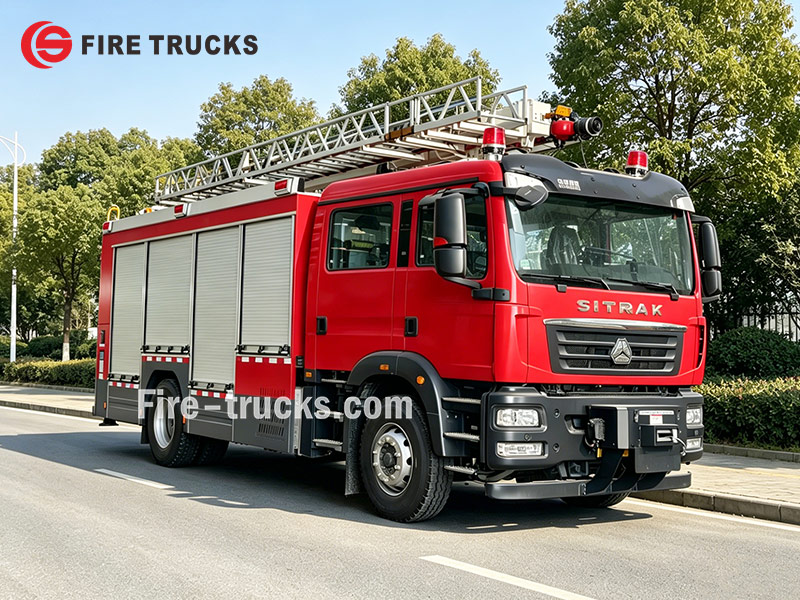

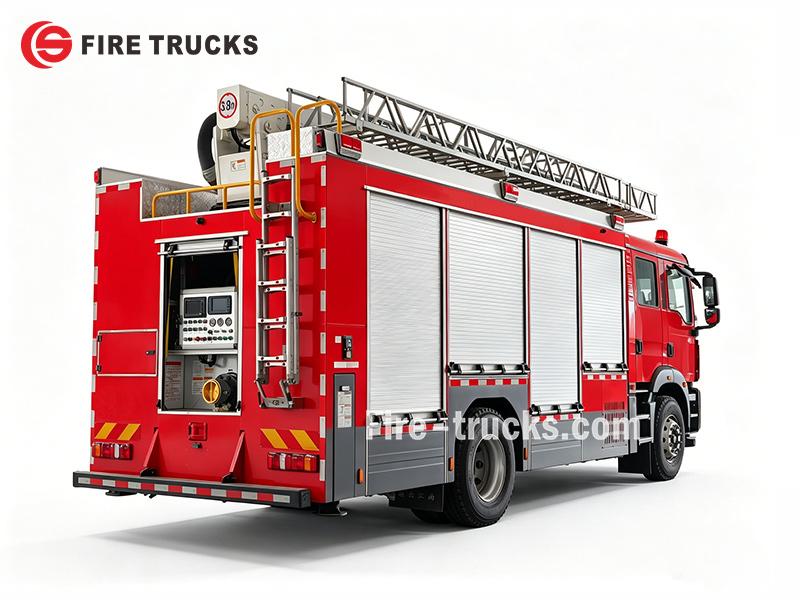

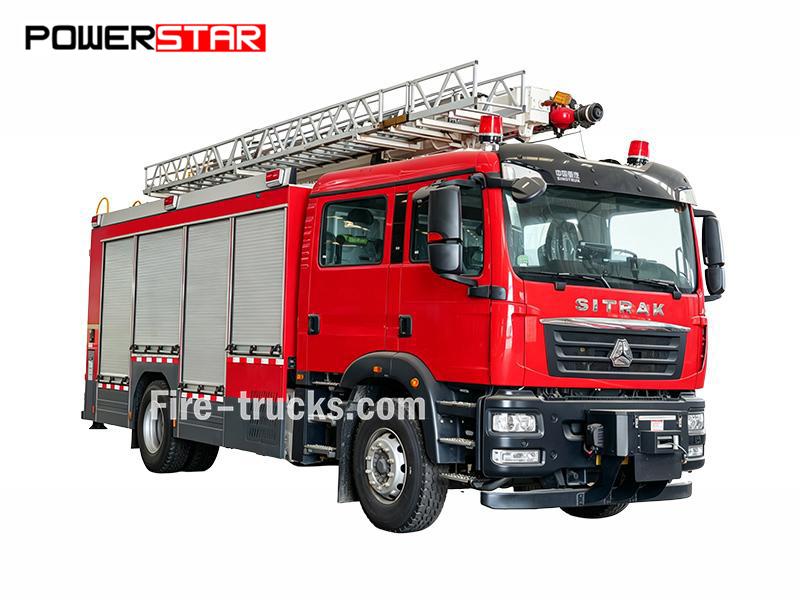

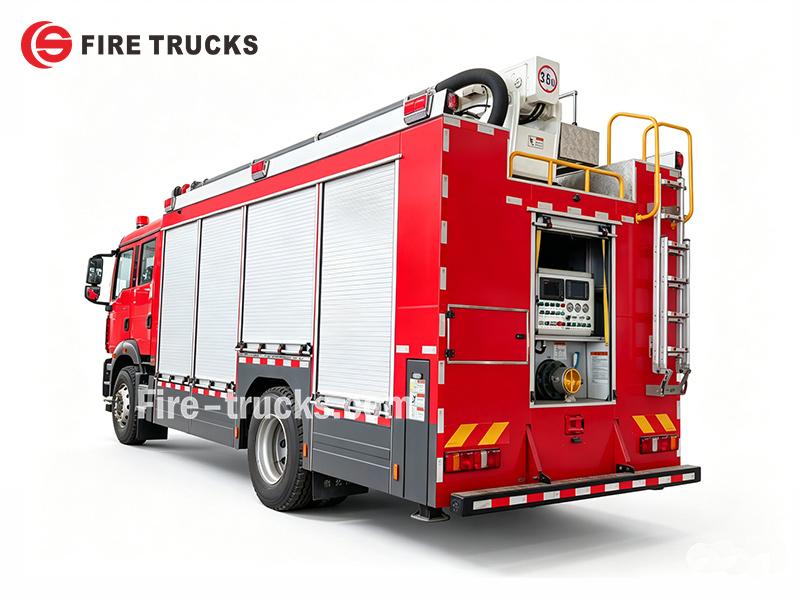

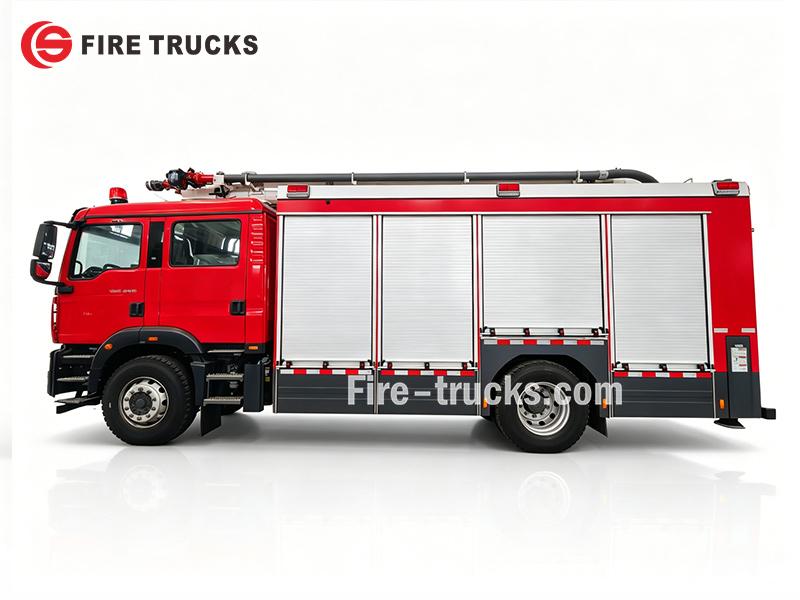

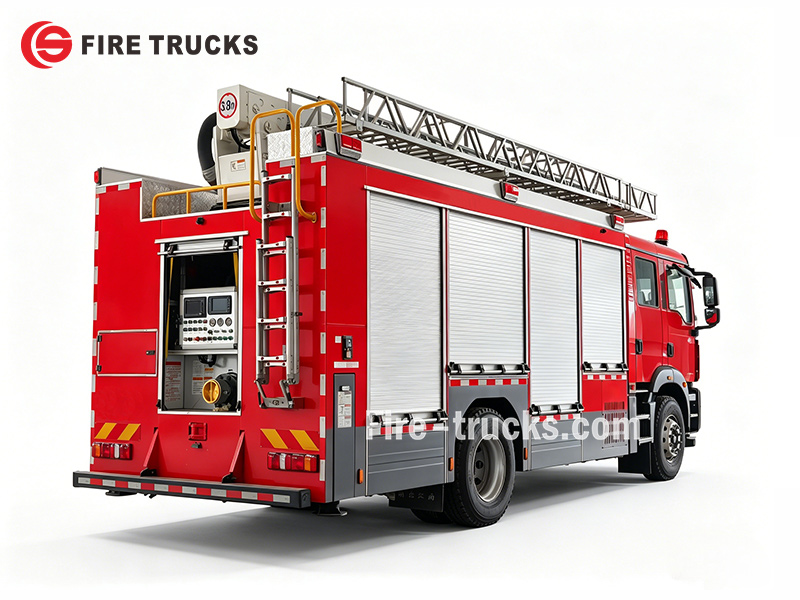

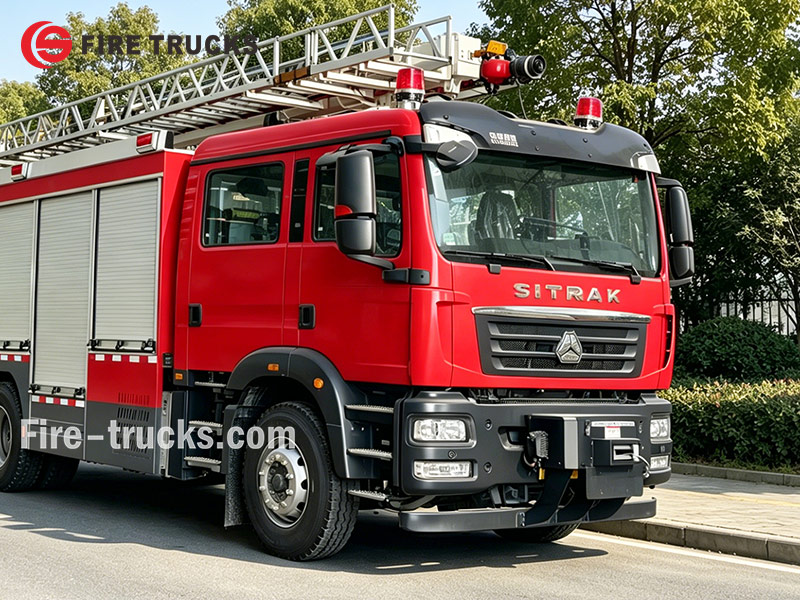

De SITRAK HOWO brandweerwagen met een 18 m hoge ladder wordt aangedreven door een MC07H.35-60-motor met een vermogen van 350 pk en is gebouwd op een 4×2-chassis. Aan de voorzijde bevindt zich een lier met een trekkracht van 75 kN voor het bergen van lichte voertuigen of het verwijderen van puin. Het achterste gedeelte is uitgerust met een telescopisch laddersysteem van 18 m, een CB10/60-brandbluspomp met een capaciteit van 60 L/s en een op het dak gemonteerde PS60-monitor. De uitrustingsopbouw heeft aan beide zijden oprolbare aluminium luiken, ledverlichting en neerklapbare treden voor gemakkelijke toegang. Het laddersysteem bereikt een werkhoogte van 18 m en wordt aangedreven door het eigen hydraulische systeem van de vrachtwagen voor brandbestrijdings- en reddingswerkzaamheden.
Vrachtwagenchassis:
SINOTRUK HOWO 4x2Werkcapaciteit:
5600L water + 2000L foam (7600L total)Motorvermogen:
350 HP (257 kW) / MC07H.35-60Bluspomp:
CB10/60Pompdebiet:
60 L/sWerkdruk:
1.0 MPaBrandmonitor:
PS60Monitor Flow:
60 L/sMonitorbereik:
Water ≥60 m , Foam ≥55 m:

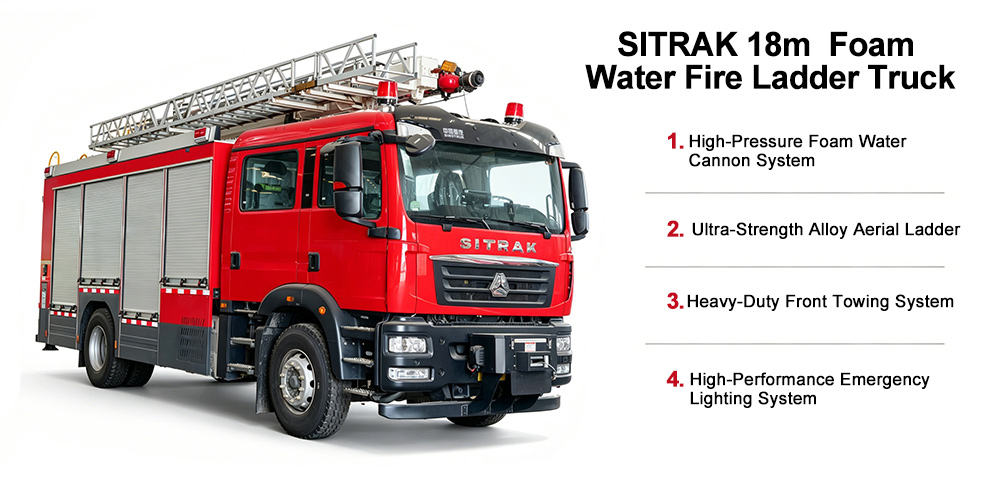

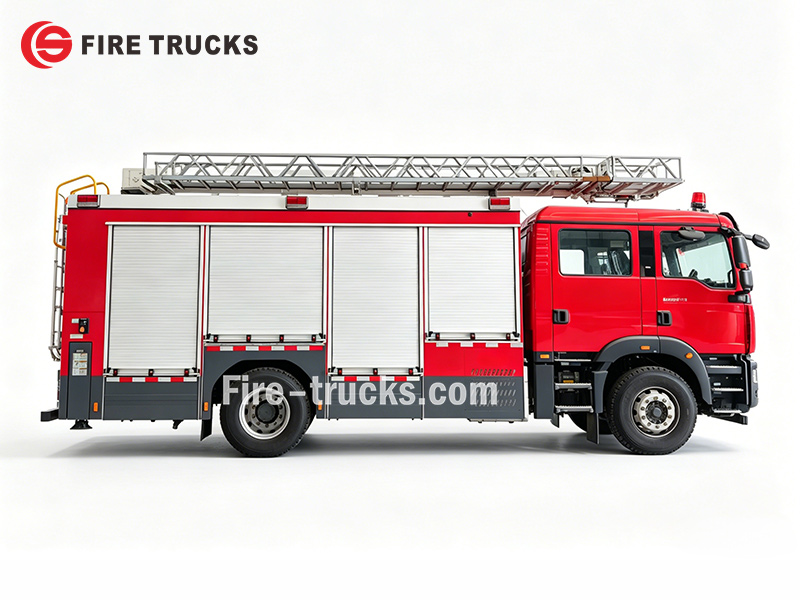

18 mDe SITRAK HOWO 18m hoogwerkerladder-schuimbrandweerwagen is gebouwd op een 4×2-chassis met een 350 pk MC07H.35-60-motor. Deze brandbestrijdingsladderwagen met schuimsysteem beschikt over een voorlier en een telescopische ladder van 18 m. Een CB10/60-pomp (60 L/s) en een op het dak gemonteerde PS60-monitor (60 L/s, water ≥60 m, schuim ≥55 m) verzorgen de brandbestrijding. De standaarduitrusting omvat oprolbare aluminium deuren, ledverlichting, neerklapbare treden en complete brandweerslangen en straalpijpen — een solide keuze voor branden in middelhoge gebouwen en reddingswerkzaamheden op hoogte.

| Hoofditems |
Technische parameters voor SITRAK HOWO 18m ladderwagen |
|
Liersysteem |
|
|
Aandrijvingstype |
Elektrische bediening |
|
Maximale trekkracht |
≥7000 kg |
|
Diameter staalkabel |
≥11,5 mm |
|
Lengte staalkabel |
≥36 m |
|
Installatie |
Voorzijde van voertuig, met 4 steunen |
|
Uitrustingskast |
|
|
Materiaal |
Geoxideerd aluminium frame en afdekking; schot- en profielstructuur |
|
Rolluik |
3 per zijde, vergrendelbaar, met gekoppelde ledstrips |
|
Dakbescherming |
Geïntegreerd aluminiumprofiel; externe knipperlichten, interne ledstrips |
|
Neerklapbare trede |
Aluminiumprofiel, antislip, draagvermogen ≥150 kg, dubbele vergrendeling |
|
Achterladder |
Aluminium ladder aan de rechterzijde voor toegang tot het dak |
|
Mastverlichtingssysteem |
|
|
Generator |
≥15 kVA, 50 Hz, 220 V/380 V, elektrische start, benzine, V-twin |
|
Mast |
Aluminiumlegering, maximale hoogte ≥8 m |
|
Verlichting |
4×500 W led |
|
Rotatie |
Horizontaal ≥420°, kanteling ≥420° |
|
Bediening |
Paneel + bedraad (5 m) + draadloos (≥50 m), automatische reset met één toets |
| Positie | Voorzijde van de apparatuurkast |
| Ontsmettingssysteem | |
| Hoofduitrusting | Mobiele hogedrukreiniger, warmwater-ontsmettingseenheid, debiet ≥10 L/min |
| Systeemcomponenten | Elk bevat één set van: openbare ontsmettingstent, handmatige membraanzuigpomp, elektrische inflator/luchtpomp, ontsmettingsafvalwaterpomp, mobiele hogedrukreiniger, hogedruk-warmwaterreiniger, warme-luchtgenerator (met temperatuurregeling), mengtank voor ontsmettingsoplossing, wateropslagzak, opvangzak voor besmet materiaal, oliebeschermhoes, absorberende mat, afsluitbaar vat voor giftige stoffen |
»Ⅰ. Belangrijkste kenmerken:
★MC07H.35-60-motor, 350 pk voor luchtbrandbestrijding en reddingsoperaties in middelhoogbouw
★SITRAK 4×2-chassis met lier aan de voorzijde (75 kN) en telescopisch laddersysteem van 18 m voor toegang op hoogte
★ CB10/60-brandpomp (60 L/s) + PS60-dakmonitor (60 L/s, waterbereik ≥60 m, schuimbereik ≥55 m) voor brandbestrijding
★ Volledige brandbestrijdingsuitrusting, inclusief slangen, sproeiers, schuimpistool en basisgereedschapsset voor brandbestrijding van klasse B
»Ⅱ.Productparameter:
| SITRAK HOWO 18M-brandweerwagen met ladder | |||
| Algemeen | Werkcapaciteit | 5600 L water + 2000 L schuim | |
| Vrachtwagenchassis | SITRAK HOWO 4x2 | ||
| Motorvermogen | 350 pk (257 kW) / MC07H.35-60 | ||
| Brandpomp | CB10/60 | ||
| Brandmonitor | PS60 | ||
| Maximale snelheid | 110 km/u | ||
| Totale afmetingen L*B*H | 9190*2540*3770 mm | ||
| Totaal voertuiggewicht | 18800 kg | ||
| Leeggewicht | 14750 kg | ||
| Motor | Motormodel | MC07H.35-60 | |
| Brandstoftype | Diesel | ||
| Vermogen | 350 pk(257KW) | ||
| Emissienorm | Euro 6 | ||
| Cilinderinhoud | 7360 ml | ||
| Motortype | 6 cilinders in lijn, watergekoelde, turbocompressie dieselmotor, met tussenkoeling | ||
| Chassis | Aandrijvingstype | 4x2 | |
| Wielbasis | 4700 mm | ||
| Banden | 315/80R22.5 | ||
| Aantal banden | 6 banden en 1 reserveband | ||
| Brandpomp | Model | CB10/60 | |
| Debiet | 60L/s | ||
| Druk | 1MPa | ||
| Maximale werkdruk | 1.251MPa | ||
| Maximaal toegestane inlaatdruk | 0.4MPa | ||
| Maximale aanzuighoogte | 3m | ||
| Nominaal toerental | 3916±50r/min | ||
| Snelheidsverhouding | 1:1.4 | ||
| Wateromleidingstijd | ≤50s | ||
| Blusmonitor | Model | PS60 | |
| Debiet | 60L/s | ||
| Nominale werkdruk | 0,8MPa | ||
| Maximale werkdruk | 1,2MPa | ||
| Bereik | Water | ≥60m | |
| Schuim | ≥55m | ||
| Kanteldraaiing | - 35~+70° | ||
| Horizontale draaiing | 0~360° | ||
| Laddersysteem | Maximale werkhoogte | 18 m | |
| Constructie | Geïntegreerde cabine met dubbele rij en uitschuifbare ladder | ||
| Toepassing | Brandbestrijding in middelhoogbouw, reddingsoperaties op hoogte | ||
| Standaardconfiguratie | Alle standaardaccessoires: Brandslang, filter, koppeling, sleutel, water-/schuimpistool, basisgereedschapsset, Engelse handleiding…… | ||

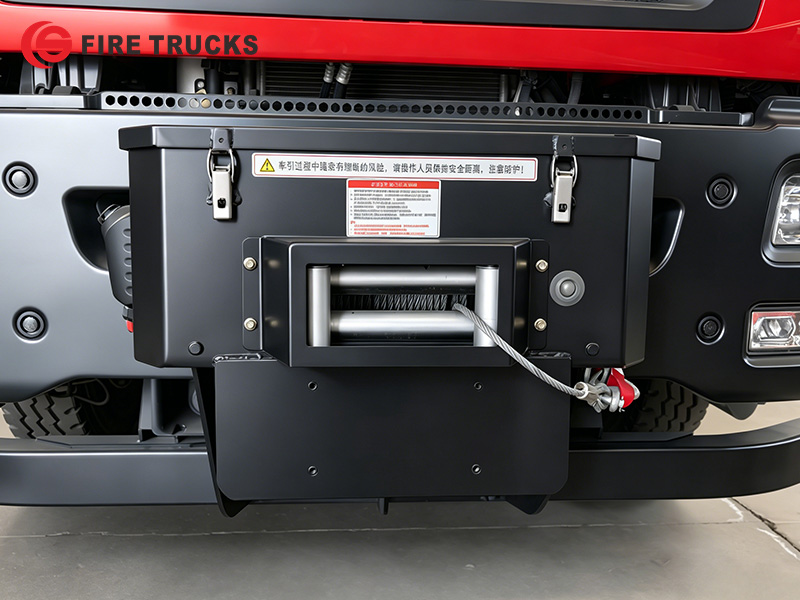

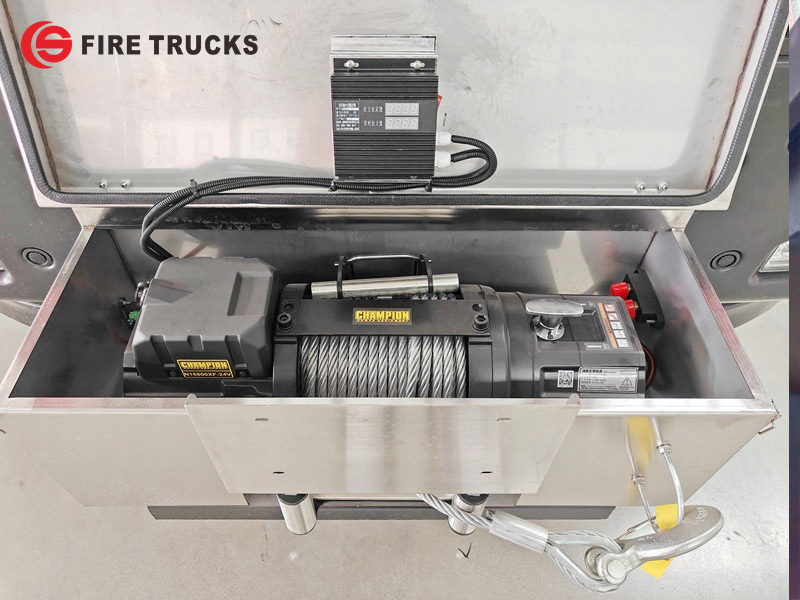

»Ⅲ.Voorste sleep lier systeem:

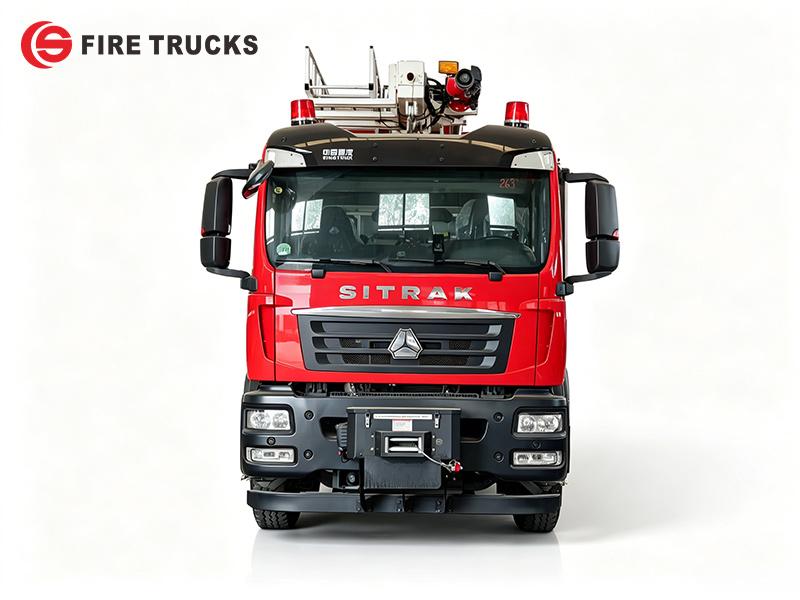

★Aan de voorzijde gemonteerde sleeplier met een maximale trekkracht van 75 kN, 38 m × φ13 mm staalkabel, verticale hoek van 8° en horizontale hoek van 5° voor complex terrein
★12V/24V DC-voeding, 430:1 tweetraps planetaire tandwielreductie (rechte tandwielen + planetaire tandwielen), zeer sterke poedermetallurgische tandwielen voor betrouwbare werking bij zwaar gebruik
★Seriegewikkelde motoraandrijving met betrouwbaar remsysteem en handmatige kabelontgrendeling via koppeling — eenvoudige bediening en veilige controle

| Sleepcapaciteit: | 16800lbs (7938 kgs) |
| Motor: | 5,4 kW/7,1 pk (12v); 6,0 kW/7,9 pk (24v) |
| Reductieverhouding: | 430:1 |
| Stalen kabelmaat: | Φ15/32"*87'(Φ12mm*26,5m) |
| Rolmaat: | Φ3,5"*8,6"(Φ89mm*219mm) |
| Totale afmetingen: | 24,4"*8,4"*11,4"(620mm*214mm*290mm) |
| Installatieafmetingen: | 10"*4,5"(254mm*114,3mm) |
| Klaar gewicht: | 147,7 lbs (67 kg) |

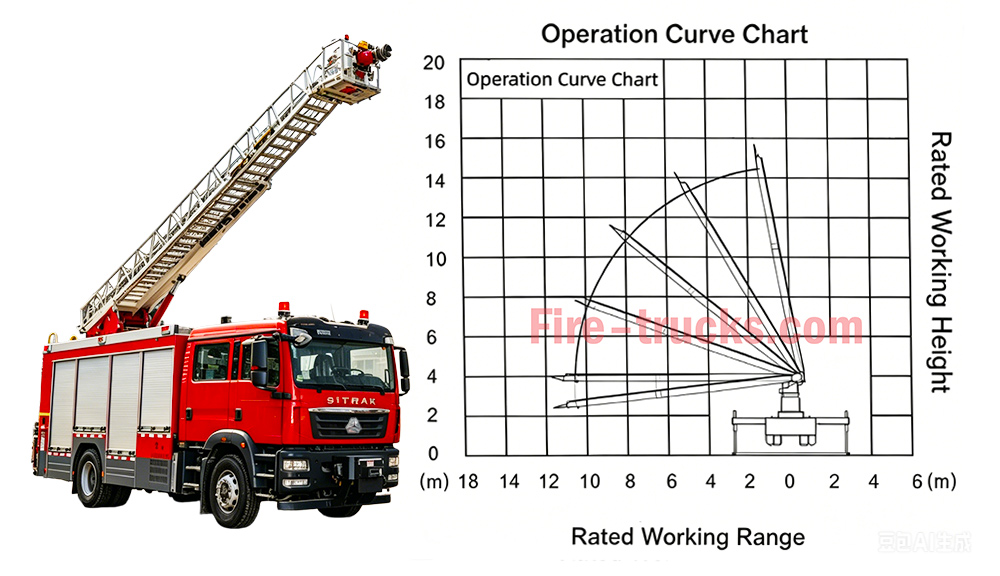

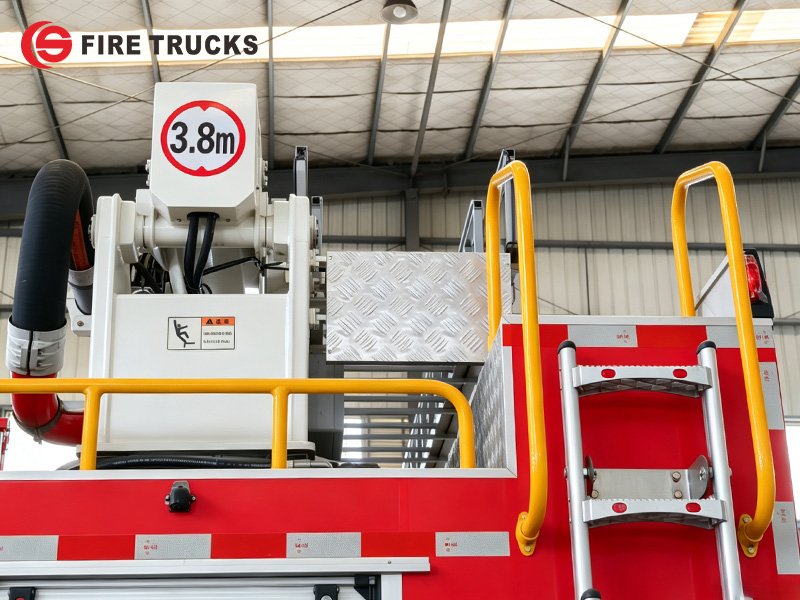

»Ⅳ.Hoogwerkerladdersysteem:
★ 18 m telescopisch laddersysteem met een maximale werkhoogte van 18 meter, vervaardigd uit hoogwaardig staal voor uitstekende stijfheid en veilige toegang op hoogte.
★ De laddertop is uitgerust met een PS60-monitor die een debiet van 60 L/s levert, met een waterbereik van ≥60 m en een schuimbereik van ≥55 m voor brandbestrijding op hoogte.
★ Continue 360°-draaitafelrotatie maakt flexibele positionering mogelijk; de ladder kan soepel worden geheven, neergelaten en uitgeschoven met hydraulische bediening.
★ De bewegingstijd van de ladder reageert op de hydraulische invoer; uitgerust met handmatige overbruggingsopties voor noodgebruik.
★ Geïntegreerde veiligheidsvoorzieningen: overbelastingswaarschuwing, kanteluitschakeling, botsingsvermijding en stempelvergrendeling voor stabiele werking op hoogte.

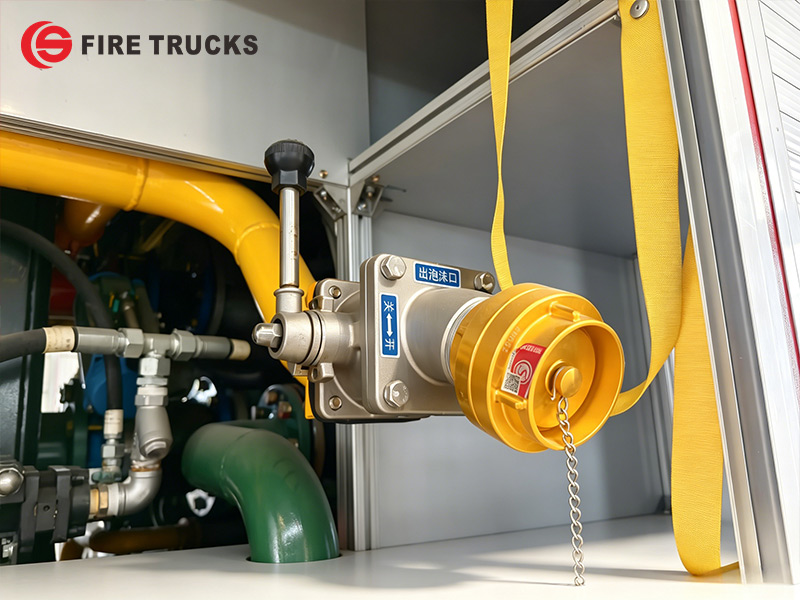

» Ⅴ.Brandbluspompsysteem:

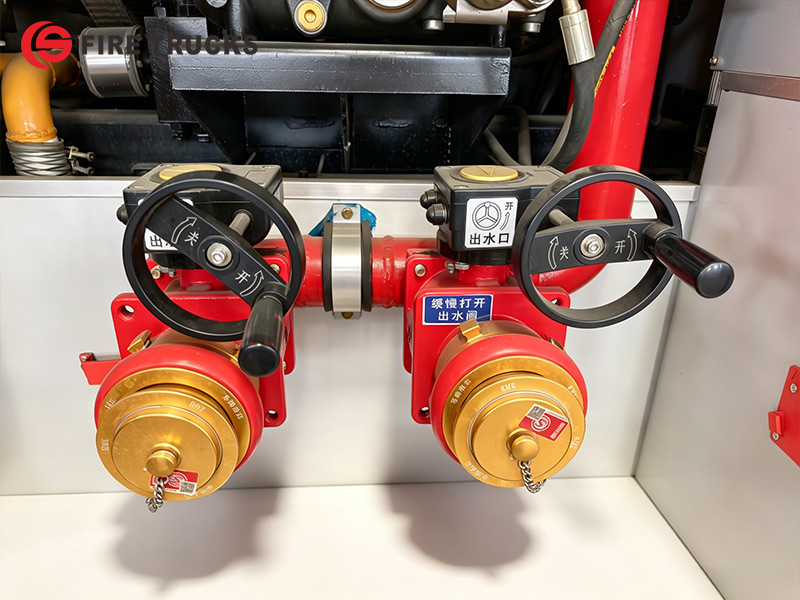

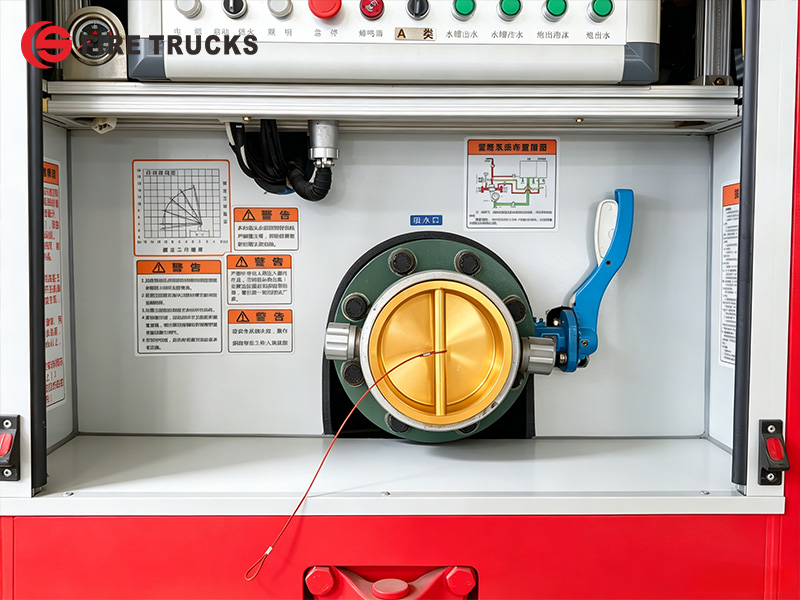

Brandbluspomp:

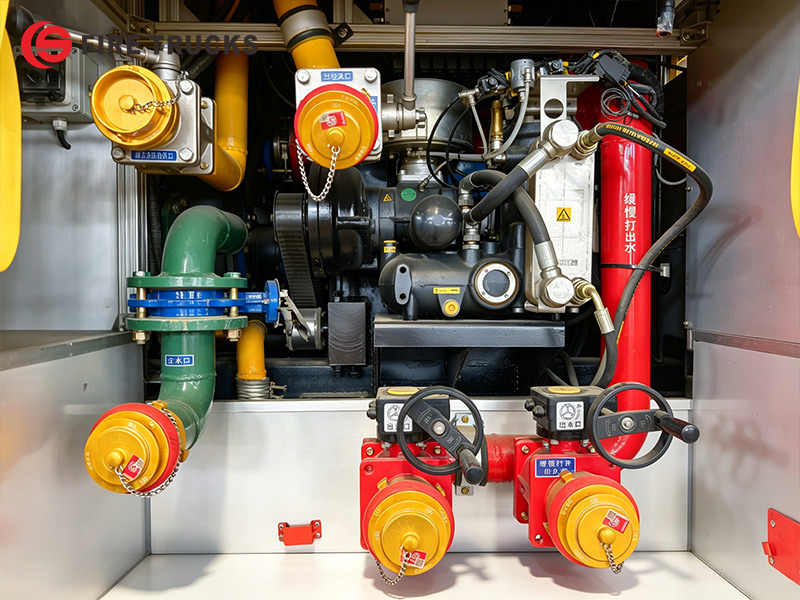

Een CB10/60-brandbluspomp met een nominaal debiet van 60 L/s bij 1,0 MPa is geïnstalleerd in de achterste pompruimte. Deze pomp is ontworpen voor betrouwbare prestaties en levert een constante waterdruk, zodat brandslangen en monitoren effectief water of schuim over lange afstanden kunnen leveren voor brandbestrijding.

|
Model brandbluspomp |
Debiet |
Druk |
Maximale werkdruk |
Maximaal toegestane inlaatdruk |
|
CB10/60 |
60 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

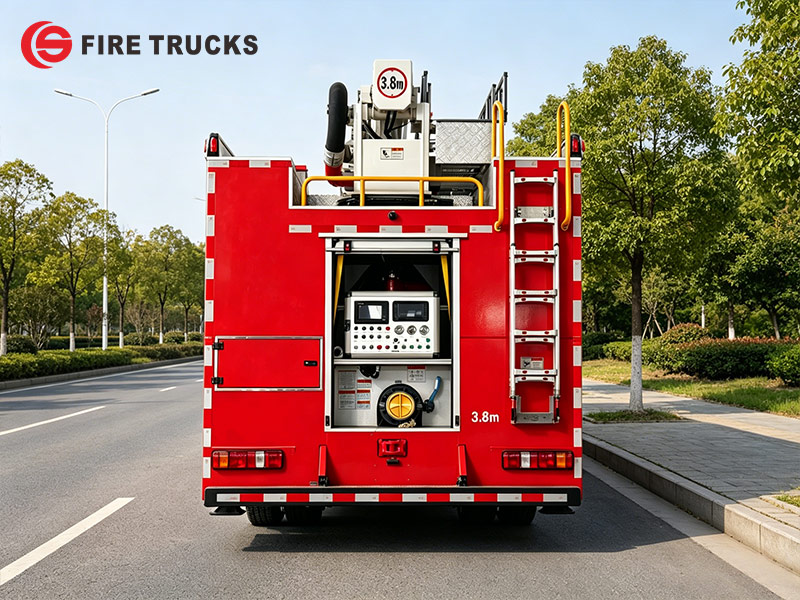

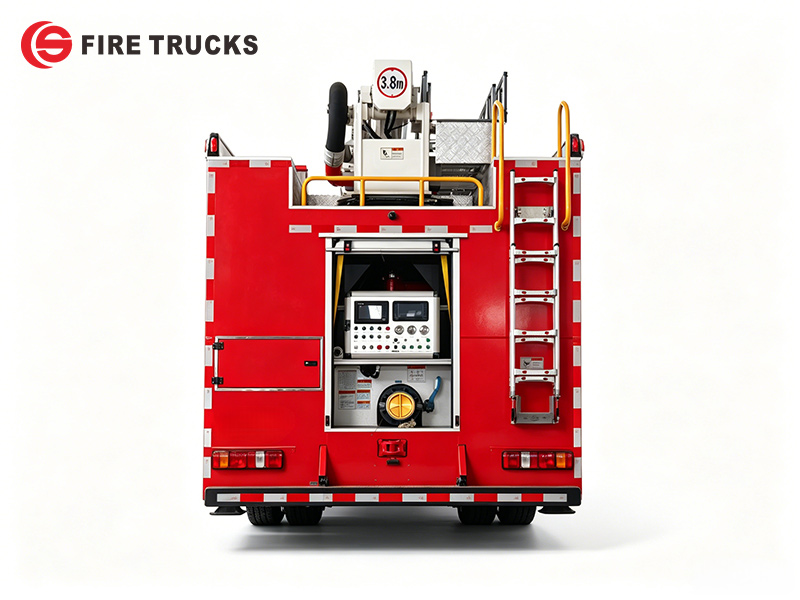

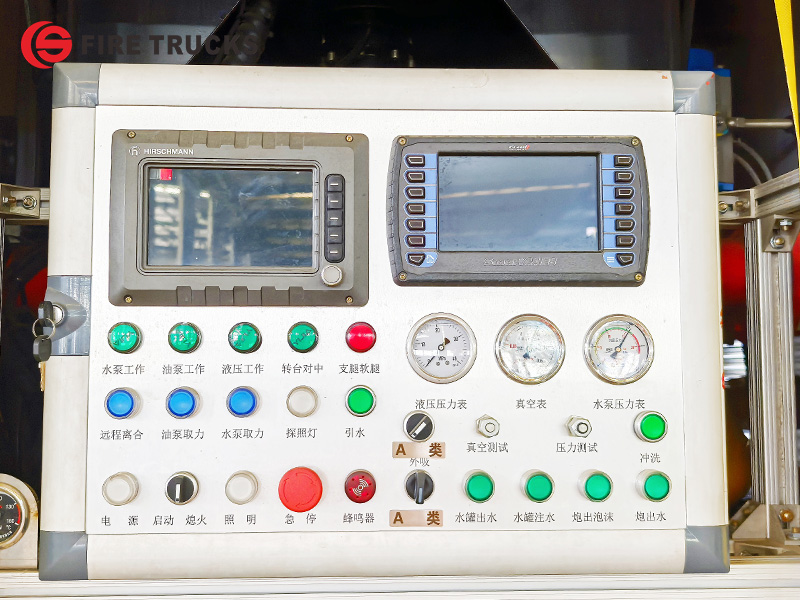

Omvat bedieningsinstructies, tankschema voor leidingen, drukmeter, waterniveaumeter, schuimniveaumeter, noodstop, PTO-bediening, hoofdschakelaar, pompbediening, ladderbediening en compartimentsverlichting. Alle bedieningselementen zijn duidelijk gemarkeerd voor eenvoudige bediening.

» Ⅵ.Brandmonitoringsysteem:

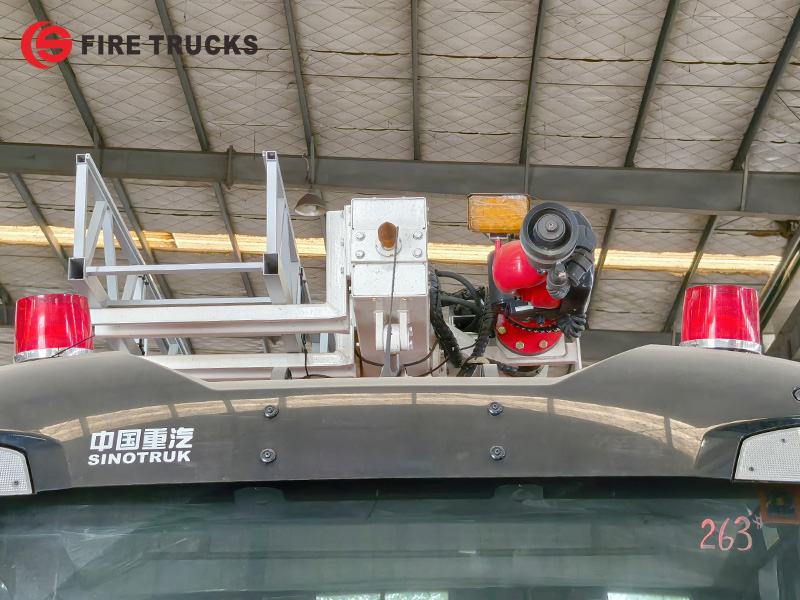

De PS60-brandmonitor is gemonteerd op de top van de ladder. Hij levert een debiet van 60 L/s met een waterbereik van ≥60 m en een schuimbereik van ≥55 m. De monitor ondersteunt zowel een rechte straal als sproeipatronen voor flexibele brandbestrijdingswerkzaamheden op hoogte.

| Model brandmonitor | Debiet | Bereik | Nominale druk | Kantelhoek | Horizontale rotatie |
| PS60 | 60 L/s | Water≥60 m Schuim ≥55 m | 1,0 MPa | -35°~+70° |
0~360° |
» Ⅶ.Brandbestrijdingsuitrusting:
• Uitrustingsruimte
Deze compartimenten bevinden zich aan beide zijden van het voertuig en zijn uitgerust met uitrustingsrekken en opbergladen. De rekken houden brandslangen, zuigbuizen en schuimpistolen netjes georganiseerd. De opbergladen bieden snelle toegang tot gereedschappen zoals sleutels, bijlen en breekijzers, waardoor de reddingsefficiëntie wordt verbeterd.

•Pompruimte:Uitgerust met brandslangen, waterverzamelaars, filters, brandmonden, schuimpistolen, sleutels voor zuigslangen, verloopstukken, enz.

De SITRAK HOWO 18 m hoogwerker-brandweerwagen met ladder wordt geleverd met een achteraan gemonteerde CB10/60-brandpomp en een op de laddertop gemonteerde PS60-monitor. De watertank heeft een inhoud van 5.600 liter en de schuimtank een inhoud van 2.000 liter, geplaatst op een robuust SITRAK 4×2-chassis aangedreven door een 350 pk MC07H.35-60-motor. De standaarduitrusting omvat brandslangen, zuigbuizen, koppelingen, een schuimpistool en een complete gereedschapsset. De volledige specificaties staan hieronder vermeld:

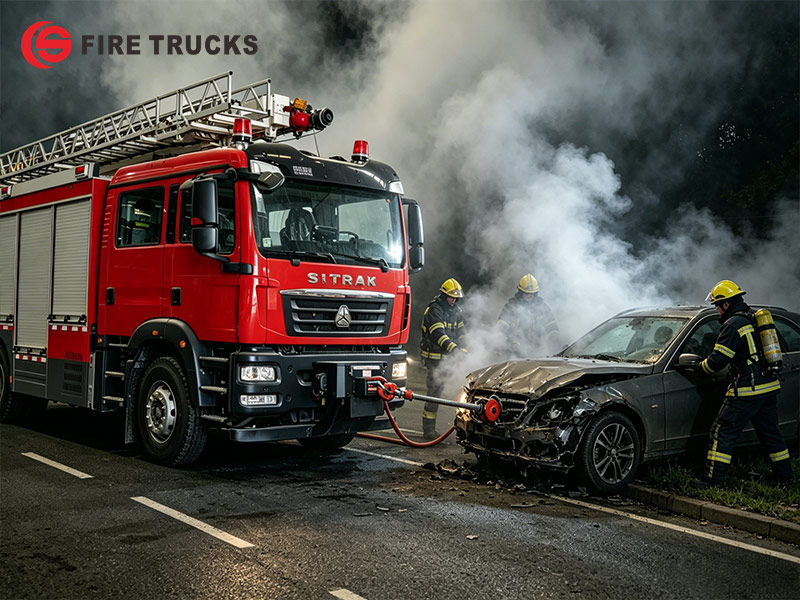

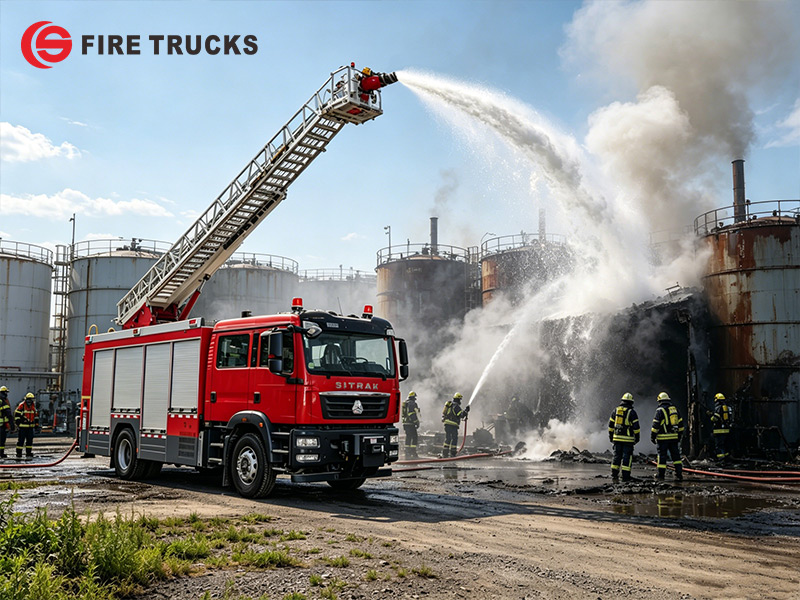

» Ⅷ.Toepassingsscenario's :
