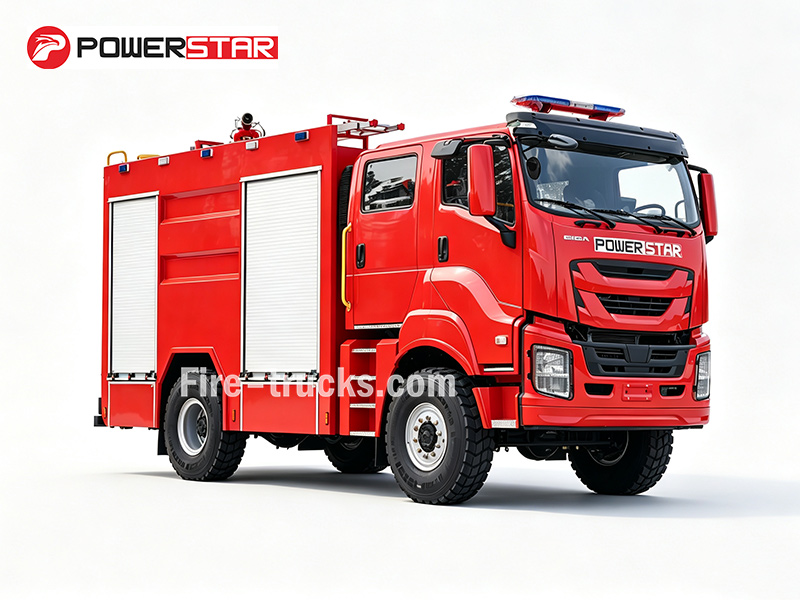

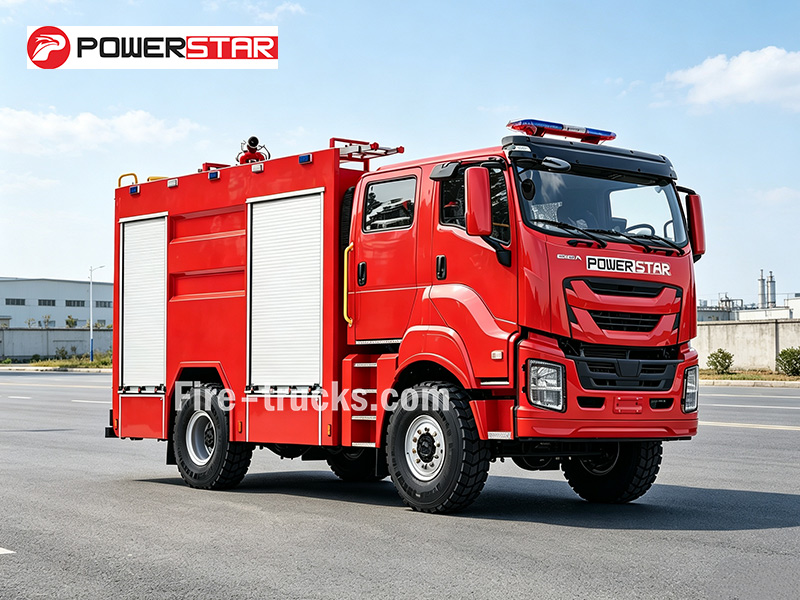

Deze ISUZU GIGA FVR 4×4 wordt aangedreven door een 300 HP 6HK1-TCG60-dieselmotor met een 4×4-chassis gebouwd voor ruw terrein. De totale vloeistofcapaciteit bedraagt 3.500 liter—verdeeld over 3.000L water en 500L schuim. Brandbestrijding wordt verzorgd door een CB10/40-XZ-pomp (40 L/s) en een PL8/32-dakmonitor met een bereik van 60 m voor water en 48 m voor schuim. Een volledige set standaarduitrusting wordt met de vrachtwagen geleverd, waaronder slangen, zuigleiding, koppelingen, schuimpistool en gereedschapsset.
Vrachtwagenchassis:
ISUZU GIGA 4×4Werkcapaciteit:
3000L water + 500L foam (3500L total)Motorvermogen:
300 HP (221 kW) / 6HK1-TCG60Bluspomp:
CB10/40-XZPompdebiet:
40 L/sWerkdruk:
1.0 MPaBrandmonitor:
PL8/32Monitor Flow:
32 L/sMonitorbereik:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowISUZU 4×4 schuimbluswagen wordt aangedreven door een 300 pk 6HK1-TCG60-motor, gebouwd op een 4×4-chassis met vierwielaandrijving en voorzien van voorbanden 385/65R22.5 en achterbanden 315/80R22.5 voor sterke prestaties op modderig en zanderig terrein. Deze ISUZU schuimblusvoertuigdraagt in totaal 3.500 liter (3.000 liter water + 500 liter schuim), met een CB10/40-XZ-brandpomp die 40 L/s levert en een op het dak gemonteerde PL8/32-monitor met een waterbereik van ≥60 m en een schuimbereik van ≥48 m. De PH64-RS-schuimproportioner met een mengverhouding van 6% is ontworpen voor klasse B-olie- en chemische branden. De standaarduitrusting omvat brandslangen, schuimpistool, zeef en volledige gereedschapsset — waardoor dit een betrouwbare keuze is voor brandweerkorpsen, olievelden, luchthavens en industriële installaties die snelle respons vereisen.

|
Werkcapaciteit |
Motormodel |
Wielbasis |
Opbouw |
|
3000 liter water + 500 liter schuim |
300 pk / 6HK1-TCG60 |
4500 mm |
★ Tank van koolstofstaal, capaciteit 3500 liter ★★ CB10/40-brandpomp, debiet 40 L/s bij 1,0 MPa ★★ PL8/32-dakmonitor, debiet 32 L/s met waterbereik ≥60 m, schuimbereik ≥48 m ★ PH64-RS-schuimproportioner, mengverhouding 6% |
»Ⅰ.Belangrijkste kenmerken:
❶ De 300 pk 6HK1-TCG60-dieselmotor levert sterk koppel voor snelle acceleratie en langdurig schuimpompen tijdens noodsituaties.
❷ Het 4×4 ISUZU GIGA FVR-chassis draagt een watertank van 3000 liter en een schuimtank van 500 liter, gecombineerd met een CB10/40-XZ-pomp met een capaciteit van 40 L/s en 1,0 MPa.
❸ De PL8/32-dakmonitor biedt een waterbereik van 60 m en een schuimbereik van 48 m, waardoor brandweerteams het bereik hebben dat nodig is voor veilige brandbestrijding op lange afstand.
❹ De wielbasis van 4500 mm in combinatie met voorbanden 385/65R22.5 en achterbanden 315/80R22.5 zorgt voor stabiele grip op ruw terrein en modderige werkplaatsen.
❺ De standaarduitrusting omvat brandslangen, zuigslang, koppelingen, schuimpistool en gereedschapsset — alles wat nodig is voor directe klasse B-brandbestrijding.
»Ⅱ.Productparameter:
| ISUZU 4X4 brandbestrijdings-schuimbluswagen Filipijnen | |||
| Algemeen | Werkcapaciteit | 3000 liter water + 500 liter schuim | |
| Vrachtwagenchassis | ISUZU GIGA FVR 4x4, dubbele cabine | ||
| Motorvermogen | 300 pk/ ISUZU 6HK1-TCG60 | ||
| Brandbluspomp | CB10/40-XZ | ||
| Brandmonitor | PL8/32 | ||
| Schuimverhoudingsmenger | PH64-RS | ||
| Maximale snelheid | 105 km/u | ||

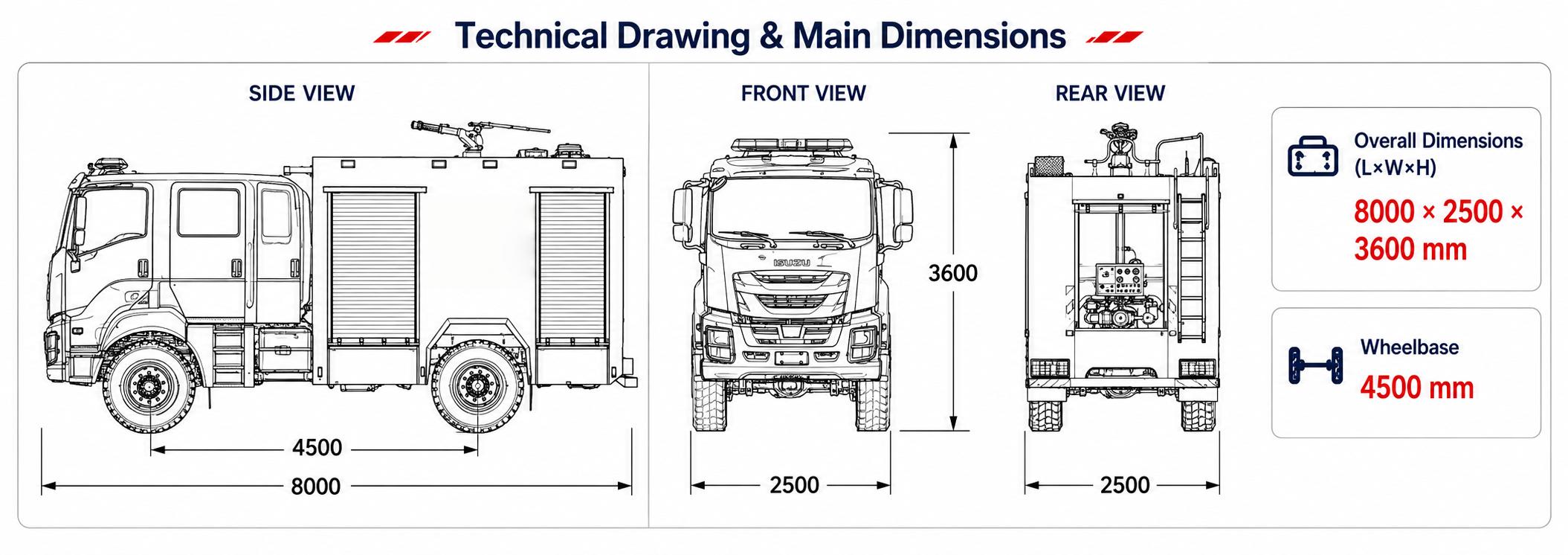

| Totale afmetingen L*B*H | 8000*2500*3600 mm | ||
| Brutovoertuiggewicht | 9900 kg | ||
| Ledig gewicht | 5850 kg | ||
| Motor | Motormodel | 6HK1-TCG60 | |
| Brandstoftype | Diesel | ||
| Vermogen | 300 pk(221KW) | ||
| Emissienorm | Euro 5 | ||
| Cilinderinhoud | 7790 ml | ||
| Motortype | 6 cilinders in lijn, watergekoelde, turbogeladen dieselmotor, met intercooling | ||
| Chassis | Aandrijvingstype | 4x4 | |
| Wielbasis | 4500 mm | ||
| Band | Voor 385/65R22.5, achter 315/80R22.5, 6+1 wielen | ||
| Aantal banden | 6 banden en 1 reserveband | ||
| Brandbluspomp | Model | CB10/40-XZ | |
| Debiet | 40L/s | ||
| Druk | 1MPa | ||
| Maximale werkdruk | 1.251MPa | ||
| Maximaal toegestane inlaatdruk | 0.4MPa | ||
| Maximale aanzuighoogte | 7m | ||
| Nominale snelheid | 3135±50r/min | ||
| Snelheidsverhouding | 1:1.4 | ||
| Wateromleidingstijd | ≤50s | ||
| Waterkanon | Model | PL8/32 | |
| Debiet | 32L/s | ||
| Nominale werkdruk | 0.8MPa | ||
| Maximale werkdruk | 1.2MPa | ||
| Bereik | Water | ≥60m | |
| Schuim | ≥48m | ||
| Verticale rotatie | - 35~+70° | ||
| Horizontale rotatie | 0~360° | ||
| Schuimproportioneermenger | Model | PH64-RS | |
| Mengverhouding | 6% | ||
| Werkdrukbereik | 0.6~1.4MPa | ||
| Debietbereik | 16~64L/s | ||
| Geschikte categorieën schuimvloeistoffen | Categorie B | ||
| Standaardconfiguratie | Alle standaardaccessoires: brandslang, filter, koppeling, sleutel, water-/schuimpistool, basisgereedschapsset, Engelstalige handleiding…… | ||


1. Chassis en aandrijflijn
♦ Chassis: ISUZU GIGA FVR 4×4, wielbasis 4500 mm, voor stabiliteit op terrein en ruw terrein
♦ Motor: 6HK1-TCG60 diesel, 300 pk (221 kW), hoog koppel voor snelle respons en langdurige pompwerking
♦Transmissie: Handgeschakelde 9-versnellingsbak, nauwkeurige versnellingskeuze voor uiteenlopende wegomstandigheden

2. Brandblussysteem
♦ Tank: 3000L water + 500L schuim (3500L totaal), koolstofstaal, antiklotschotten voor stabiliteit op ruw terrein
♦ Pomp: CB10/40-XZ, 40 L/s bij 1.0 MPa, aangedreven door aftakas, 7 m aanzuighoogte, aanzuigtijd ≤50 s

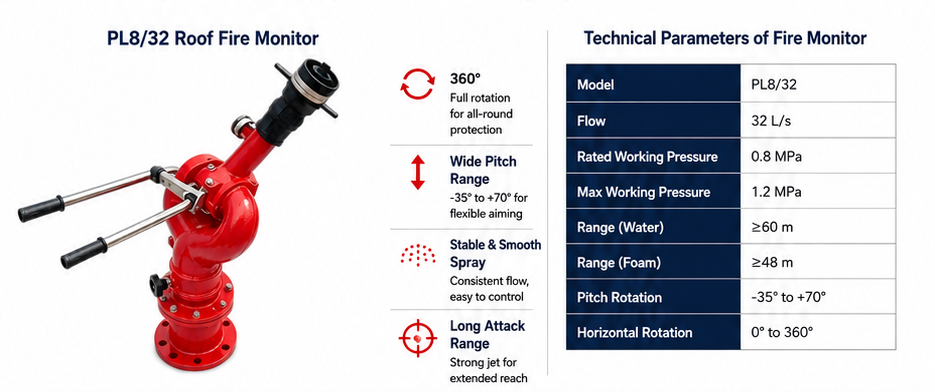

♦ Monitor: PL8/32, debiet 32 L/s, water ≥60 m, schuim ≥48 m, 360° horizontaal, hellingshoek -35° tot +70°
♦ Schuimmenger: PH64-RS, vaste verhouding van 6%, debietbereik 16-64 L/s, voor vloeistofbranden van klasse B

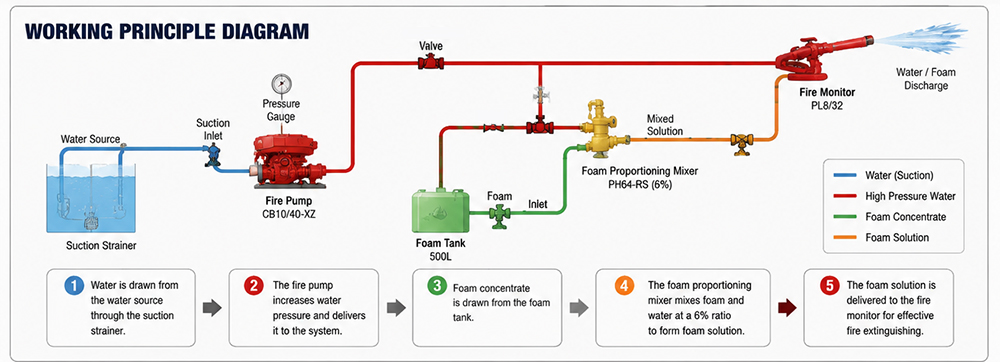

»Ⅳ.Werkingsprincipe van de schuimbrandweerwagen:
• Aanzuiginlaat
DN125 aanzuigpoort met grote diameter, snelle vulling en hoog debiet, zuigt water aan uit natuurlijke bronnen zoals vijvers of rivieren wanneer brandkranen niet beschikbaar zijn.
• Vulverbinding
DN65 externe waterinlaat voor aansluiting op brandkranen of hulppompen, vult de tank snel bij stedelijke of gemeentelijke watervoorzieningssituaties.
• Afvoerpoorten
DN65- en DN80-uitlaten aan beide zijden ondersteunen gelijktijdige slangaansluitingen en passen zich aan verschillende druk- en debietbehoeften aan voor een snellere watertoevoer.
• Schuimcircuit
Het onafhankelijke gesloten-lusschuimsysteem verzorgt zelfstandig aanzuiging, menging en afvoer onder druk. Schakelt direct tussen water en schuim en behoudt daarbij een stabiele mengverhouding van 6% voor oliebestrijding.

» ⅤBrandpompsysteem :

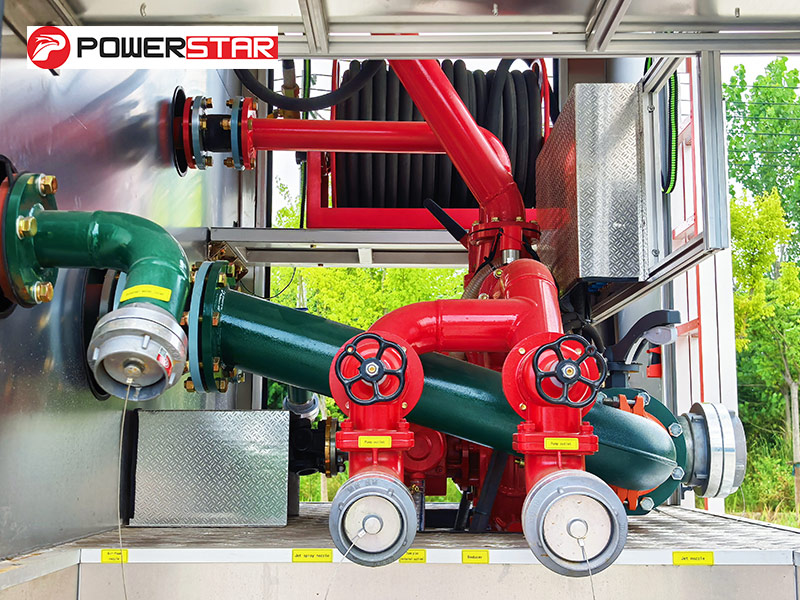

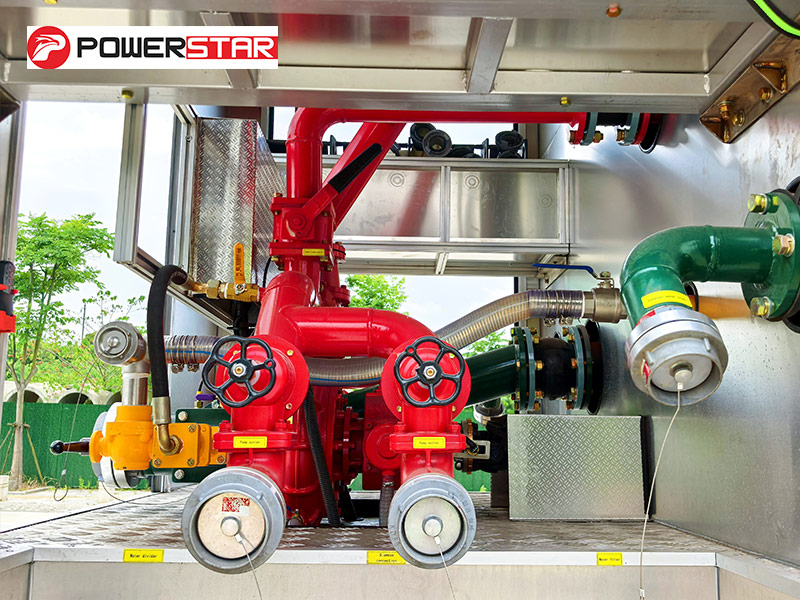

Brandpomp:
Een CB10/40-brandpomp met een nominaal debiet van 40 L/s bij 1,0 MPa is geïnstalleerd in de achterste pompruimte. Deze pomp is ontworpen voor betrouwbare prestaties en levert een stabiele waterdruk, zodat brandslangen en monitoren effectief water of schuim over lange afstanden kunnen leveren voor brandbestrijding.
|
Model brandpomp |
Debiet |
Druk |
Max. werkdruk |
Max. toegestane inlaatdruk |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

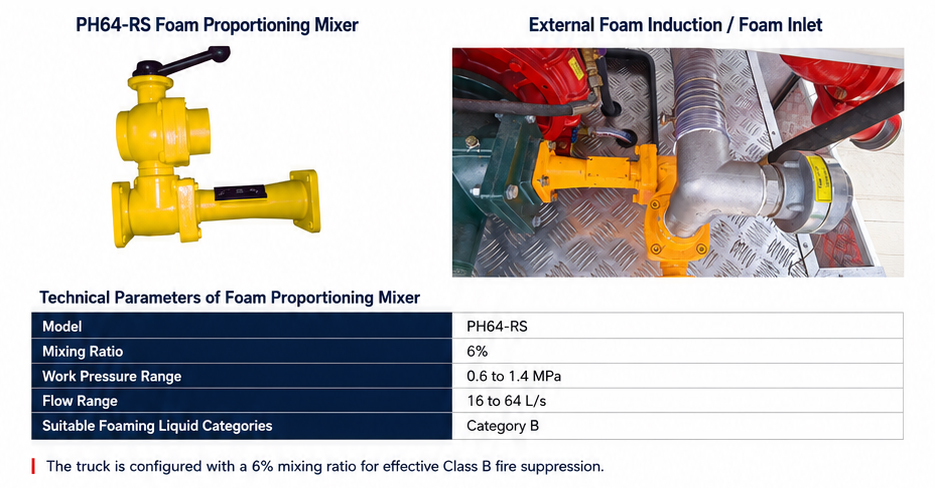

PH64-ringtype schuimproportioner met pompinjectie, mengverhouding instelbaar van 3% tot 6%, maximaal mengdebiet 64 L/s. Mengt automatisch schuimconcentraat met water voor efficiënte brandbestrijding van klasse B. Eenvoudige bediening zonder externe voeding.

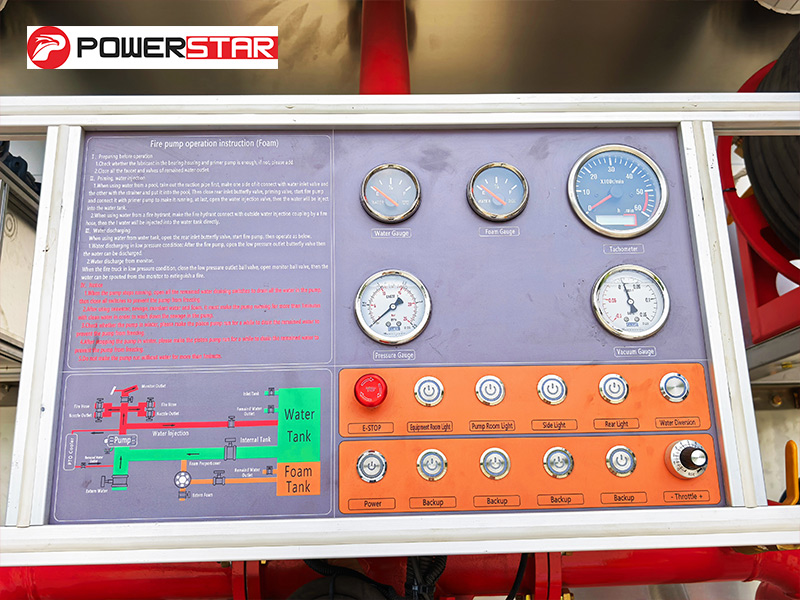

Bevat bedieningsinstructies, leidingschema van de tank, drukmeter, waterniveaumeter, schuimniveaumeter, noodstop, PTO-bediening, hoofdschakelaar, pompbedieningen, monitorbedieningen en verlichting van de compartimenten. Alle bedieningen zijn duidelijk gemarkeerd voor eenvoudige bediening.

» Ⅵ.Brandbestrijdingsuitrusting:

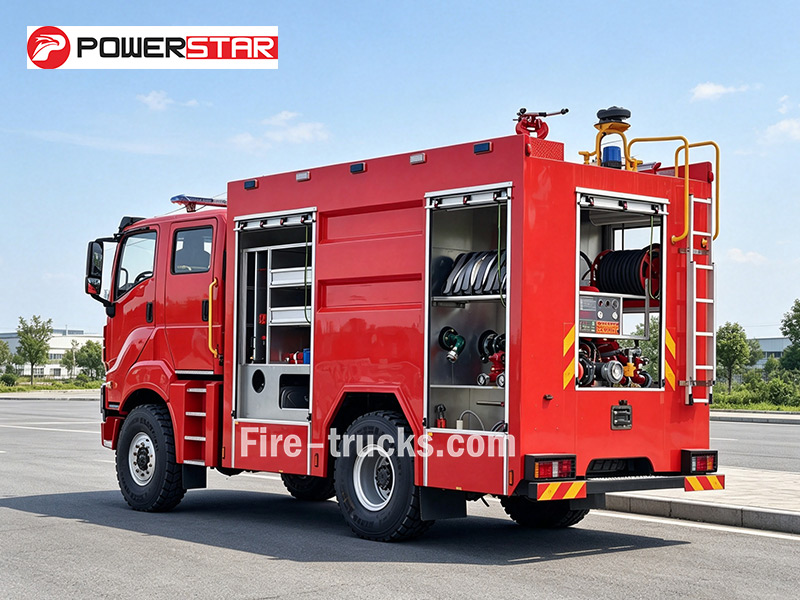

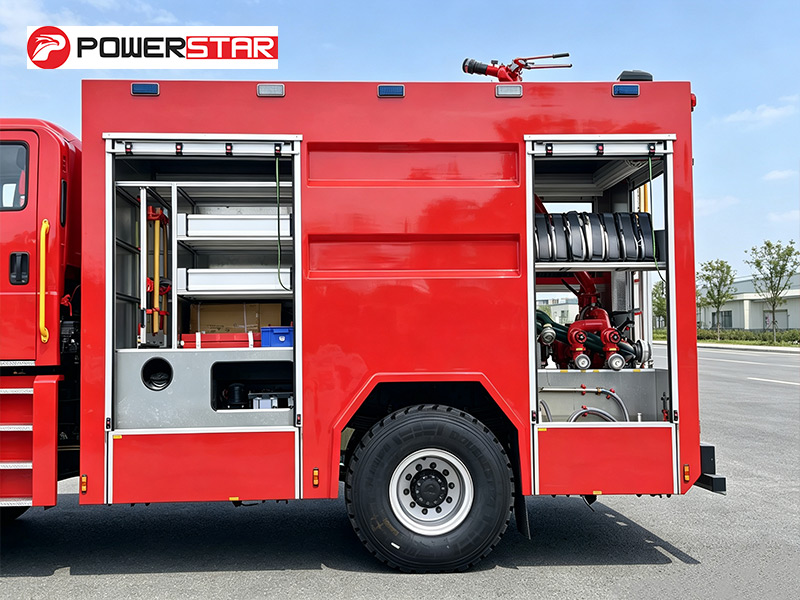

• Uitrustingsruimte
Deze compartimenten bevinden zich aan beide zijden van het voertuig en zijn uitgerust met uitrustingsrekken en opbergladen. De rekken houden brandslangen, aanzuigbuizen en schuimpistolen netjes georganiseerd. De opbergladen bieden snelle toegang tot gereedschappen zoals steeksleutels, bijlen en koevoeten, waardoor de reddingsefficiëntie wordt verbeterd.

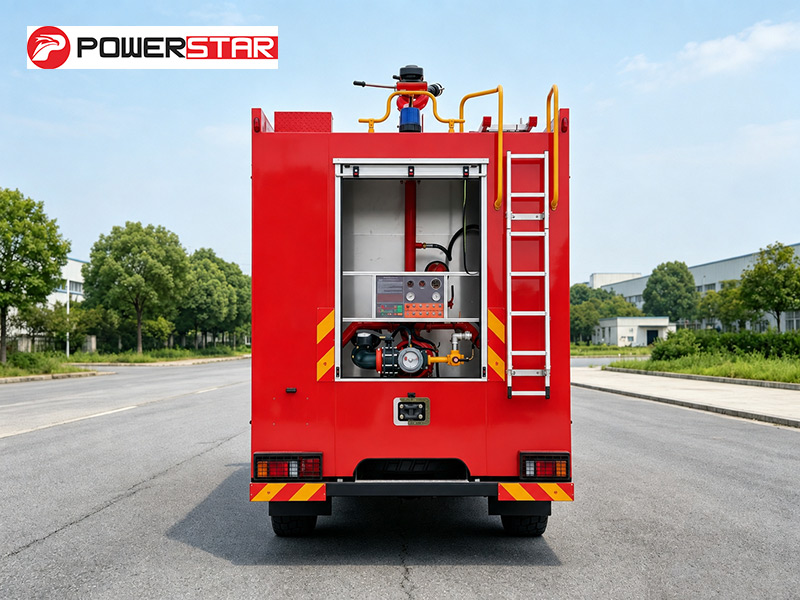

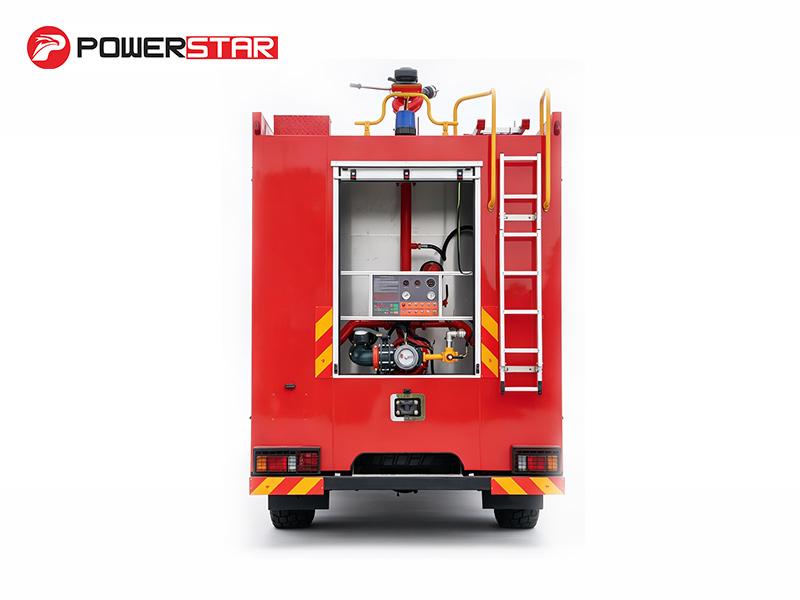

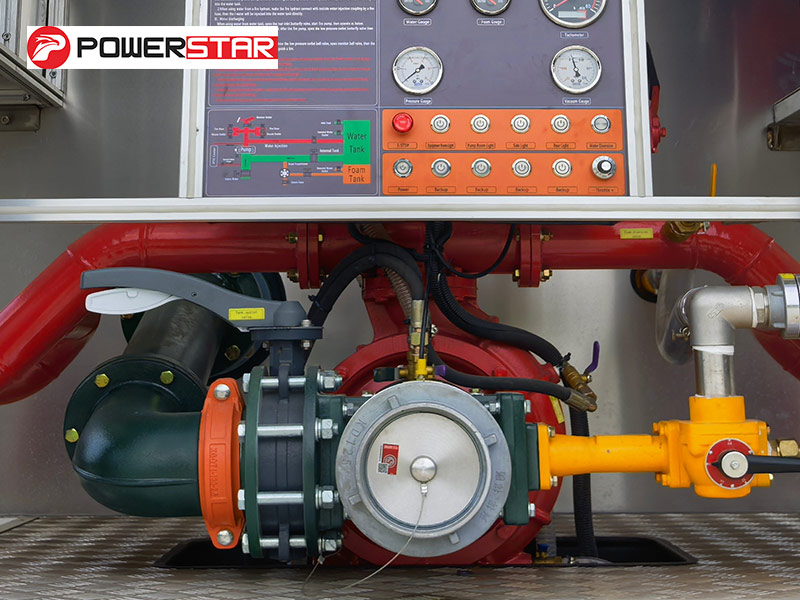

•Pompruimte:Uitgerust met CB10/40-brandpomp, bedieningspaneel, drukmeter, vacuümmeter en verlichtingssysteem. Accessoires omvatten brandslangen, aanzuigslangen, verzamelaars, filters, straalpijpen, schuimpistolen, sleutels voor aanzuigslangen en verloopstukken.

Deze ISUZU GIGA FVR 4×4-schuimbrandweerwagen is uitgerust met een achteraan gemonteerde CB10/40-XZ-pomp en een PL8/32-monitor boven op de cabine. De totale vloeistofcapaciteit bedraagt 3.500 liter—3.000 L voor water en 500 L voor schuim. De wagen rijdt op een stevig 4×4-chassis en wordt aangedreven door een 300 pk 6HK1-TCG60-motor. De standaardlevering omvat brandslangen, aanzuigleiding, koppelingen, schuimpistool en een volledige gereedschapsset. Volledige specificaties vindt u hieronder:

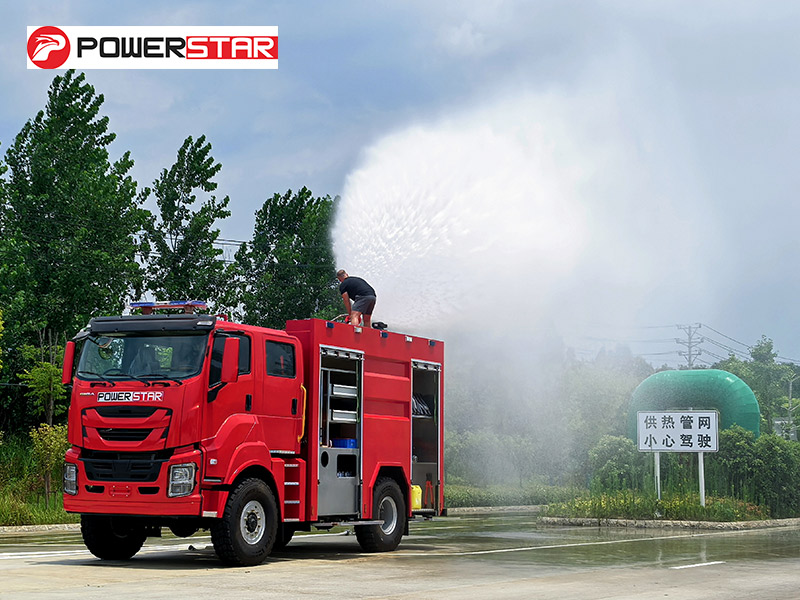

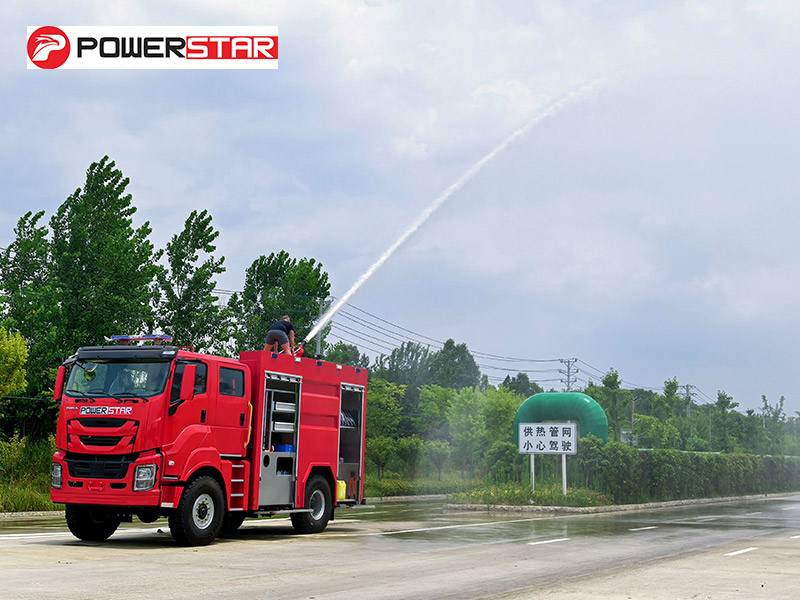

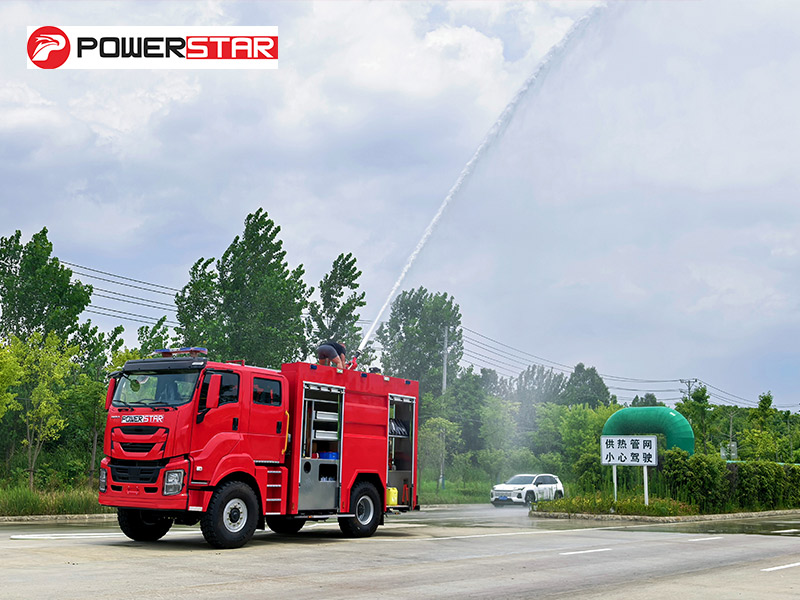

» Ⅶ.Prestatietest van de brandmonitor :

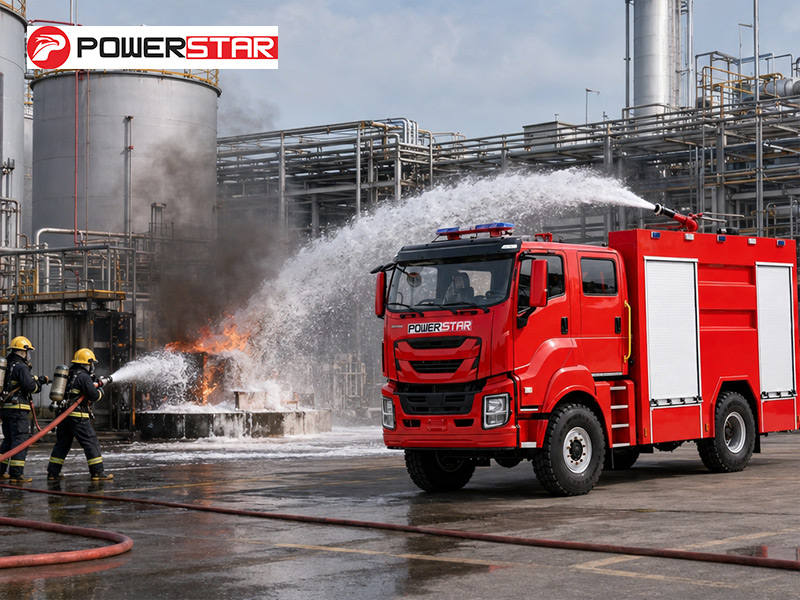

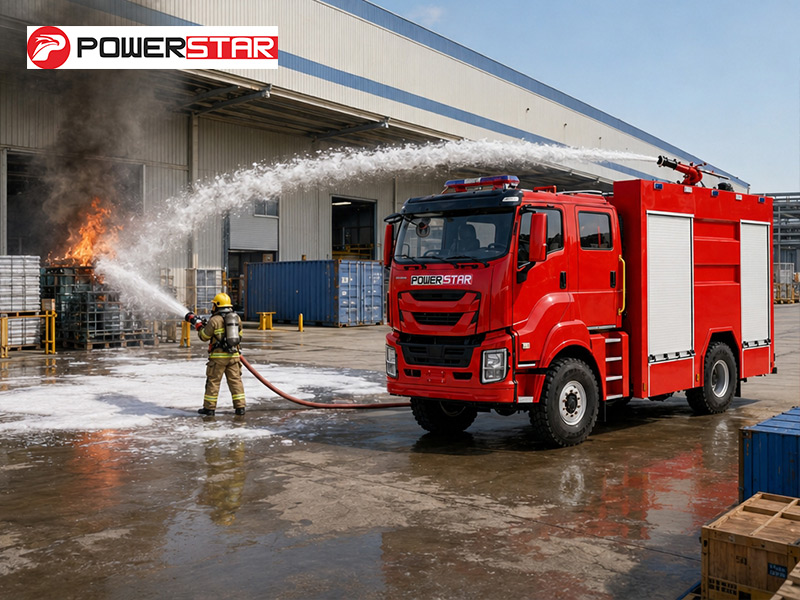

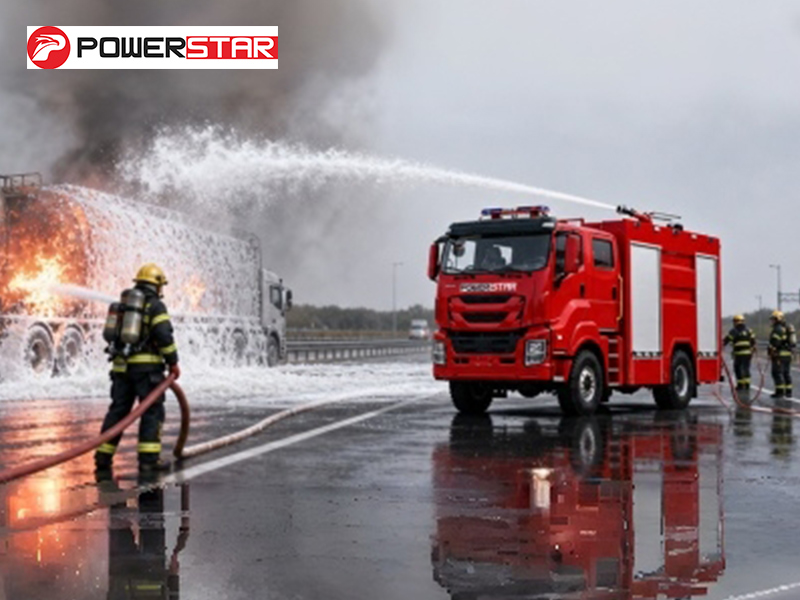

» Ⅷ.Toepassingsscenario's :
