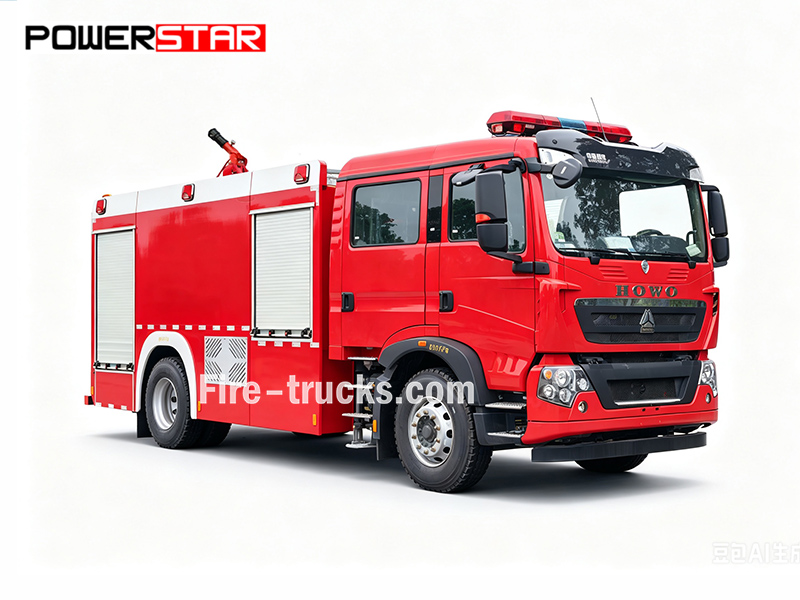

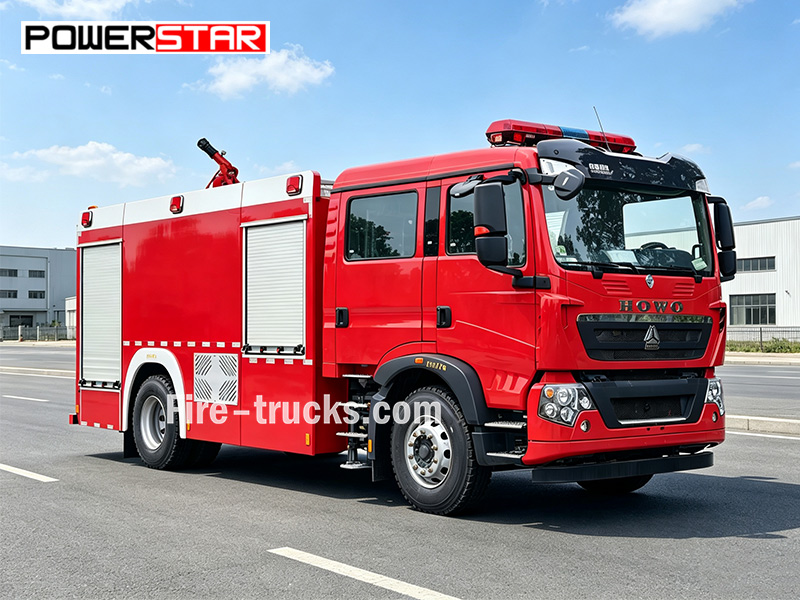

De SINOTRUK HOWO TX-schuimbluswatertankwagen wordt aangedreven door een 350 pk MC07H.35-60-motor op een 4×2-chassis. Het voertuig beschikt over een watertank van 6000 l en een schuimtank van 2000 l, een CB10/60-RS-brandpomp (60 l/s) en een PS60-monitor (60 l/s, waterbereik ≥70 m, schuimbereik ≥65 m). De standaarduitrusting omvat brandslangen, zuigbuizen, koppelingen, schuimpistool en een basisgereedschapsset. Er is ook een PH64-schuimproportioner (mengverhouding 3%-6%, maximaal debiet 64 l/s) uitgerust voor automatische schuimmenging.
Vrachtwagenchassis:
SINOTRUK HOWO TX 4×2Werkcapaciteit:
6000L water + 2000L foam (8000L total)Motorvermogen:
350 HP (257 kW) / MC07H.35-60Bluspomp:
CB10/60-RSPompdebiet:
60 L/sWerkdruk:
1.0 MPaBrandmonitor:
PS60Monitor Flow:
60 L/sMonitorbereik:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowDeze SINOTRUK HOWO TX-schuimbluswagen is gebouwd voor brandbestrijding en noodhulp. Deze HOWO TX 350 pk 4x2-schuimwaterbrandweerwagen beschikt over een watertank van 6000 l, een schuimtank van 2000 l, een CB10/60-RS-brandpomp (60 l/s bij 1,0 MPa) en een op het dak gemonteerde PS60-brandmonitor met een waterbereik van 70 m en een schuimbereik van 65 m.

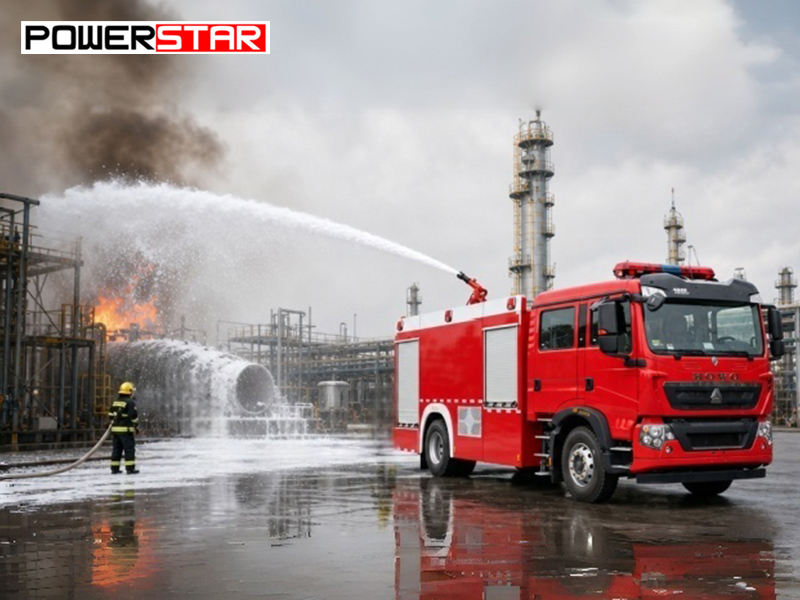

Deze brandweerwagen vervoert een volledige set standaardbrandbestrijdingsuitrusting, waaronder slangen, zuigbuizen, koppelingen en een schuimpistool. Hij werkt goed voor branden van klasse B waarbij olie, benzine en chemicaliën betrokken zijn. Hij is geschikt voor brandbestrijdingstaken bij oliedepots, chemische fabrieken, luchthavens en industriële installaties.

|
Werkcapaciteit |
Motormodel |
Wielbasis |
Bovenbouw |
|
6000 l water + 2000 l schuim |
350 pk / MC07H.35-60 |
4700 mm |
★ Tank van koolstofstaal, capaciteit van 8000 l ★ CB10/60-RS-brandpomp, debiet van 60 l/s bij 1,0 MPa ★ PS60-dakmonitor, debiet van 60 l/s met water ≥70 m, schuim ≥65 m ★ PH64-schuimproportioner, mengverhouding 3%-6%, maximaal debiet 64 l/s |
» Ⅰ.Belangrijkste kenmerken:
★ MC07H.35-60-motor met een vermogen van 350 pk voor schuimbrandbestrijding en noodhulp
★ SINOTRUK HOWO TX 4×2-chassis met watertank van 6000 l, schuimtank van 2000 l en CB10/60-RS-brandpomp (60 l/s bij 1,0 MPa)
★ Op het dak gemonteerde PS60-monitor met debiet van 60 l/s, waterbereik ≥70 m en schuimbereik ≥65 m voor brandbestrijding op lange afstand
★ PH64-schuimproportioner met mengverhouding van 3%-6% en maximaal debiet van 64 l/s voor automatische schuimmenging
★ Volledige brandbestrijdingsuitrusting inclusief slangen, straalpijpen, schuimpistool en basisgereedschapsset voor brandbestrijding van klasse B
» Ⅱ.Productparameter:
| SINOTRUK HOWO TX-gemonteerde schuimblustankwagen | |||
| Algemeen | Werkcapaciteit | 6000 l water + 2000 l schuim | |
| Vrachtwagenchassis | SINOTRUK HOWO TX 4x2 | ||
| Motorvermogen | 350 pk/ MC07H.35P-61 | ||
| Brandbluspomp | CB10/60-RS | ||
| Brandmonitor | PS60 | ||
| Schuimproportioneringstoestel | PH 64 | ||
| Maximale snelheid | 95 km/u | ||
| Totale afmetingen L*B*H | 8680*2505*3700 mm | ||
| Brutovoertuiggewicht | 20100 kg | ||
| Ledig gewicht | 6600 kg | ||
| Motor | Motormodel | MC07H.35-60 | |
| Brandstoftype | Diesel | ||
| Vermogen | 350 pk(257KW) | ||
| Emissienorm | Euro VI | ||
| Cilinderinhoud | 7360 ml | ||
| Motortype | 6 cilinders in lijn, watergekoelde, turbodieselmotor, met intercooling | ||
| Chassis | Aandrijvingstype | 4x2 | |
| Wielbasis | 4700 mm | ||
| Band | 235/75R17.5 16PR | ||
| Aantal banden | 6 banden en 1 reserveband | ||
| FBrandpomp | Model | CB10/60-RS | |
| Debiet | 60L/s | ||
| Druk | 1MPa | ||
| Maximale werkdruk | 1.251MPa | ||
| Maximaal toegestane inlaatdruk | 0.4MPa | ||
| Maximale aanzuighoogte | 3m | ||
| Nominale snelheid | 3916±50r/min | ||
| Snelheidsverhouding | 1:1.4 | ||
| Watertoevoertijd | ≤50s | ||
| Waterkanon | Model | PS60 | |
| Debiet | 60L/s | ||
| Nominale werkdruk | 0.8MPa | ||
| Maximale werkdruk | 1.2MPa | ||
| Bereik | Water | ≥70m | |
| Schuim | ≥65m | ||
| Kantelhoek | - 35~+70° | ||
| Horizontale rotatie | 0~360° | ||
| Standaard Configuratie | Alle standaardaccessoires: brandslang, filter, koppeling, sleutel, water-/schuimpistool, basisgereedschapsset, Engelse handleiding…… | ||


1. Chassis en aandrijflijn

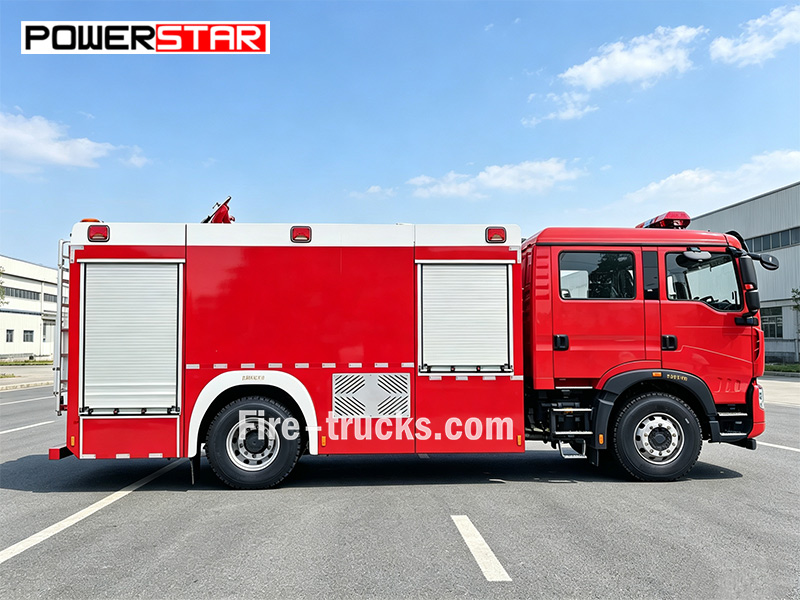

♦ SINOTRUK HOWO TX 4×2-chassis met een wielbasis van 4700 mm, ontworpen voor stabiele werking op stedelijke wegen, industrieterreinen en noodhulproutes.
♦ MC07H.35-60-dieselmotor, met een vermogen van 350 pk, die betrouwbaar koppel levert voor snelle respons, continue pompwerking en langdurige schuimbluswerkzaamheden.
♦Handgeschakelde transmissie voor eenvoudige bediening en gemakkelijk onderhoud.

2. Brandblussysteem
♦ 6000L-watertank en 2000L-schuimtank, constructie van koolstofstaal met interne schotten om vloeistofbeweging te verminderen.
♦ CB10/60-RS-brandpomp, debiet van 60 L/s bij 1,0 MPa, aangedreven door aftakas, 3 m aanzuighoogte, aanzuigtijd ≤50 s.
♦ PS60-dakmonitor, debiet van 60 L/s, waterbereik ≥70 m, schuimbereik ≥65 m, horizontale rotatie 360°, hellingshoek -35° tot +70°.

» Ⅳ.Brandpompsysteem:
Brandpomp:

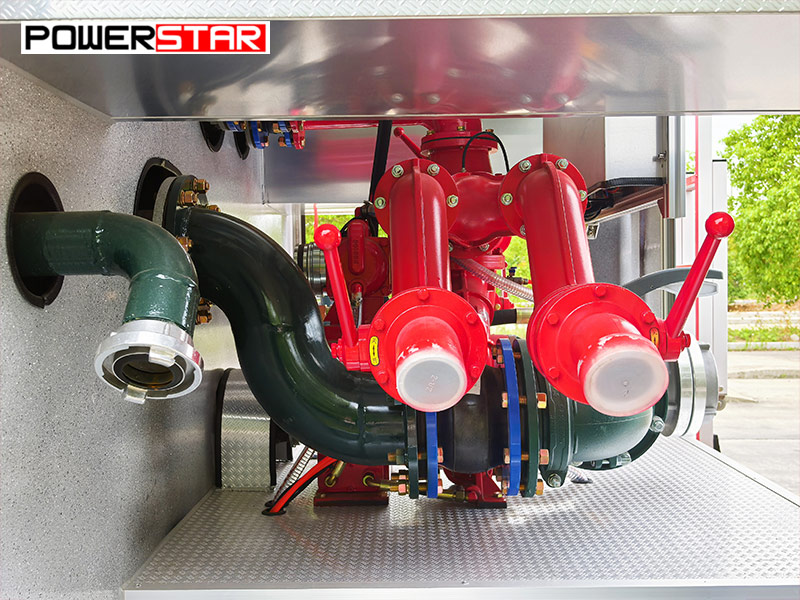

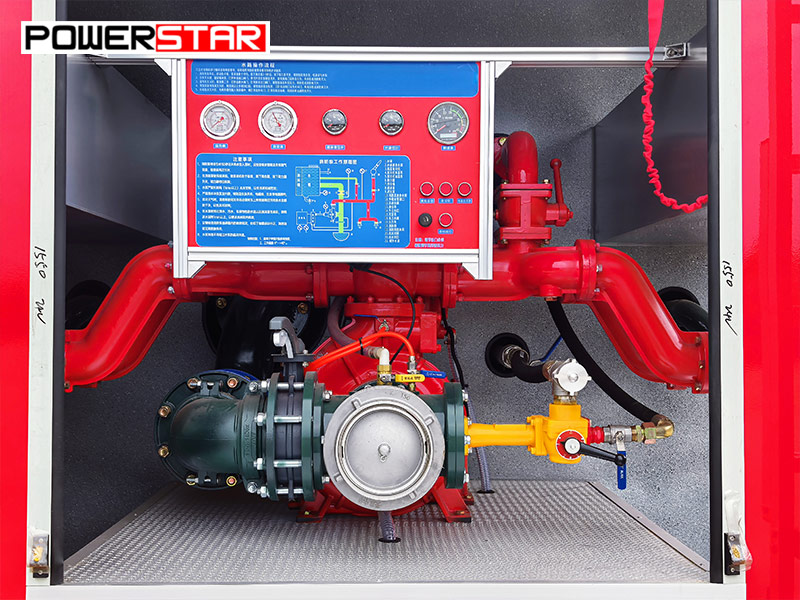

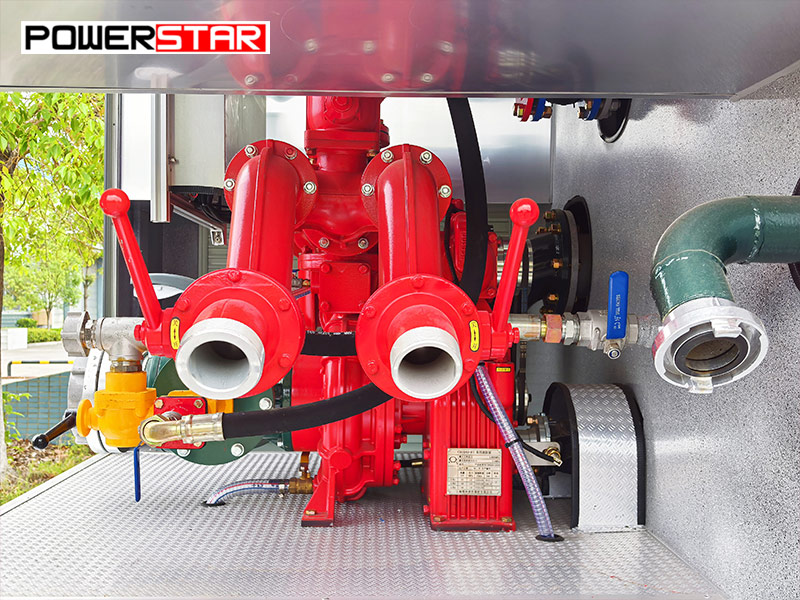

Een CB10/60-RS-brandpomp met een nominaal debiet van 60 L/s bij 1,0 MPa is geïnstalleerd in de achterste pompruimte. Deze pomp is gebouwd voor betrouwbare prestaties en levert een constante waterdruk zodat brandslangen en monitoren water of schuim effectief over lange afstanden kunnen leveren voor brandbestrijding.

|
Model brandpomp |
Debiet |
Druk |
Maximale werkdruk |
Maximaal toegestane inlaatdruk |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

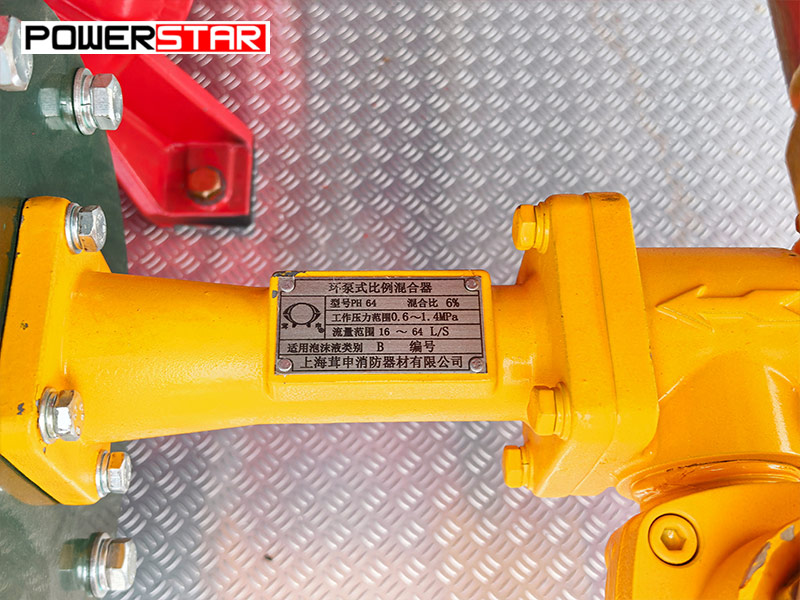

PH64 pomp-in-ring-type schuimproportioner, mengverhouding instelbaar van 3% tot 6%, maximale mengdebiet 64 L/s. Mengt automatisch schuimconcentraat met water voor efficiënte brandbestrijding van klasse B-branden. Eenvoudige bediening zonder externe voeding vereist.

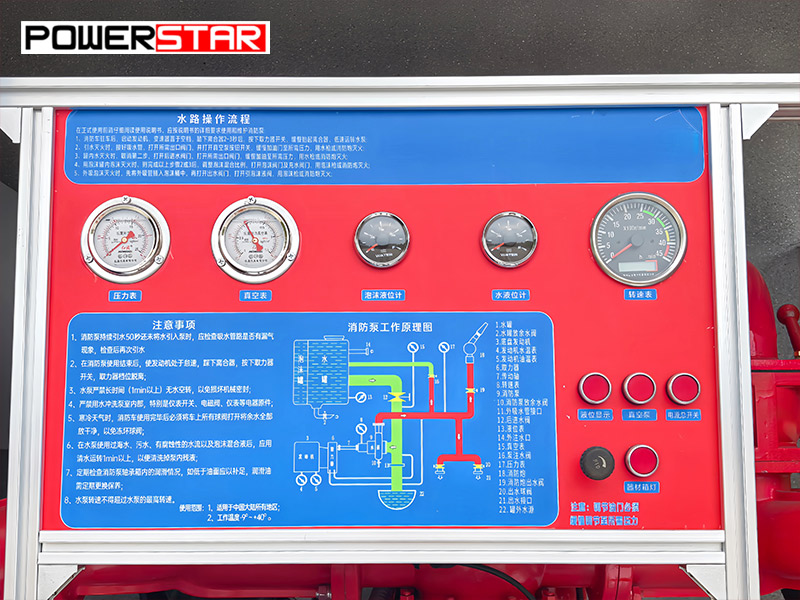

Omvat bedieningsinstructies, schema van tankleidingen, drukmeter, waterniveaumeter, schuimniveaumeter, noodstop, PTO-bediening, hoofdschakelaar, pompbediening, monitorbediening en verlichting van de compartimenten. Alle bedieningselementen zijn duidelijk gemarkeerd voor eenvoudige bediening.

»Ⅴ.Brandmonitor-systeem :

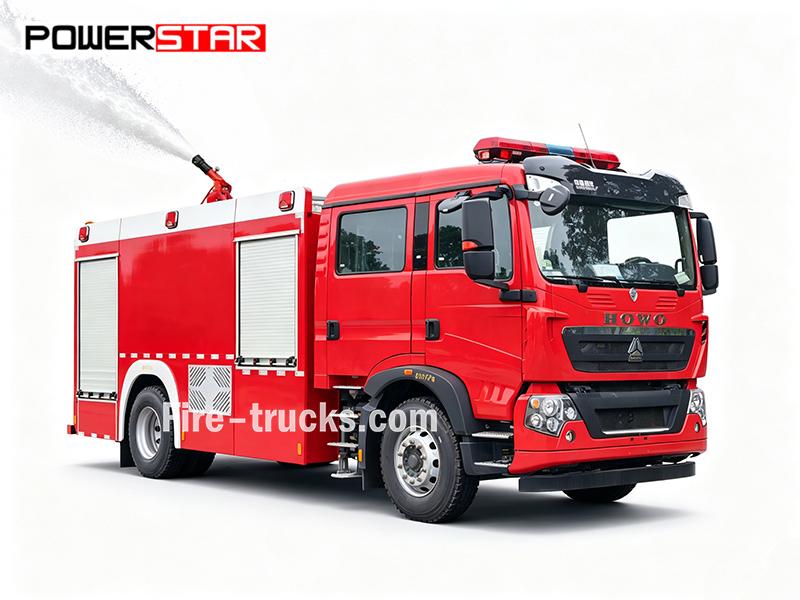

De PS60-brandmonitor is gemonteerd op het dak van de cabine. Deze levert een debiet van 60 L/s met een waterbereik van ≥70 m en een schuimbereik van ≥65 m. De monitor ondersteunt zowel een rechte straal als sproeipatronen voor flexibele brandbestrijdingswerkzaamheden.

| Model brandmonitor | Debiet | Bereik | Nominale druk | Verticale rotatie | Horizontale rotatie |
| PS60 | 60L/s | Water≥70m Schuim ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

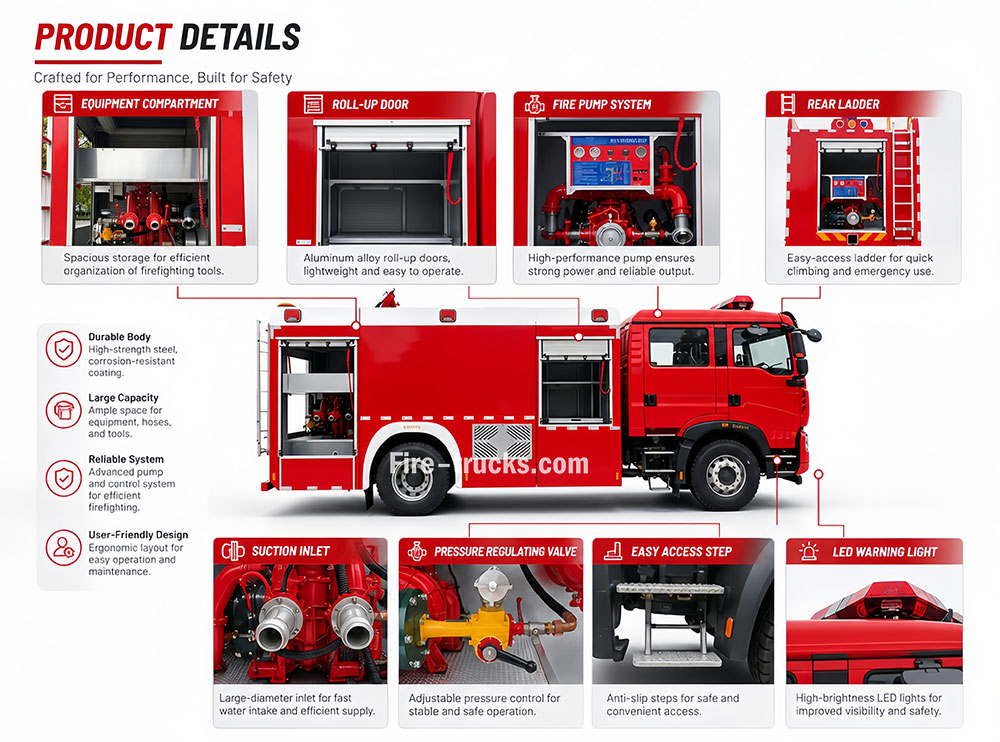

» Ⅵ.Brandbestrijdingsuitrusting :

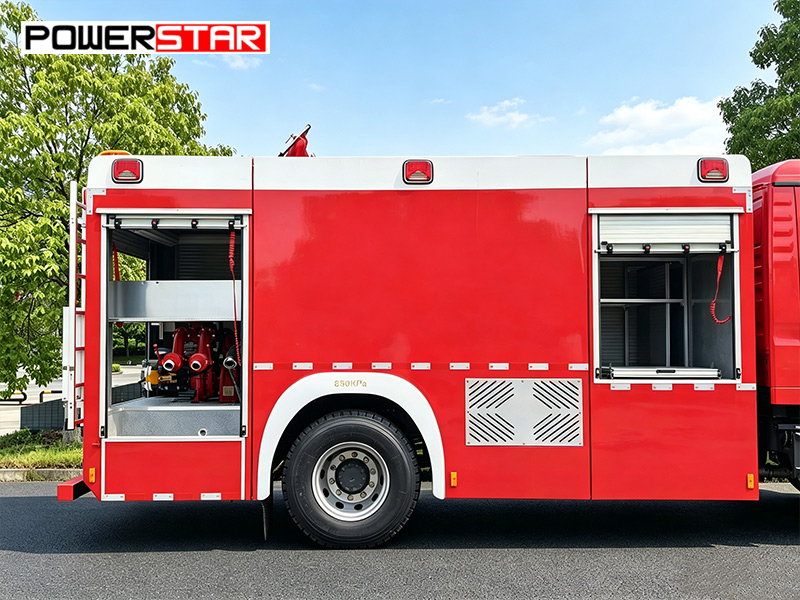

• Uitrustingsruimte

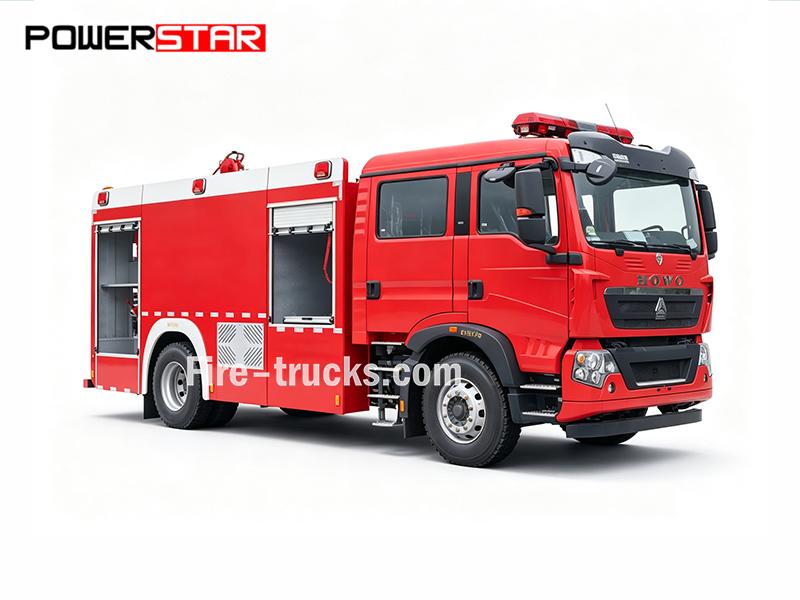

Deze compartimenten bevinden zich aan beide zijden van het voertuig en zijn uitgerust met uitrustingsrekken en opbergbakken. De rekken houden brandslangen, zuigbuizen en schuimkanonnen netjes georganiseerd. De opbergbakken bieden snelle toegang tot gereedschappen zoals steeksleutels, bijlen en koevoeten, waardoor de reddingsefficiëntie verbetert.

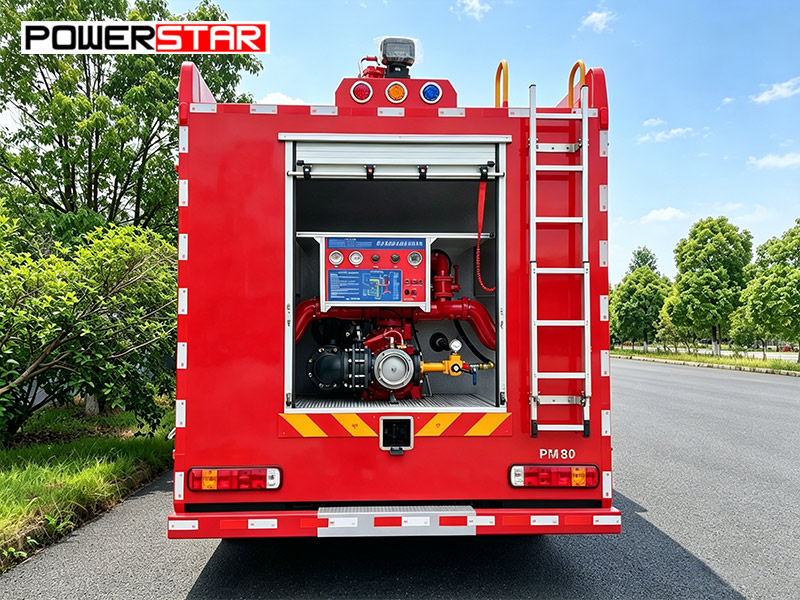

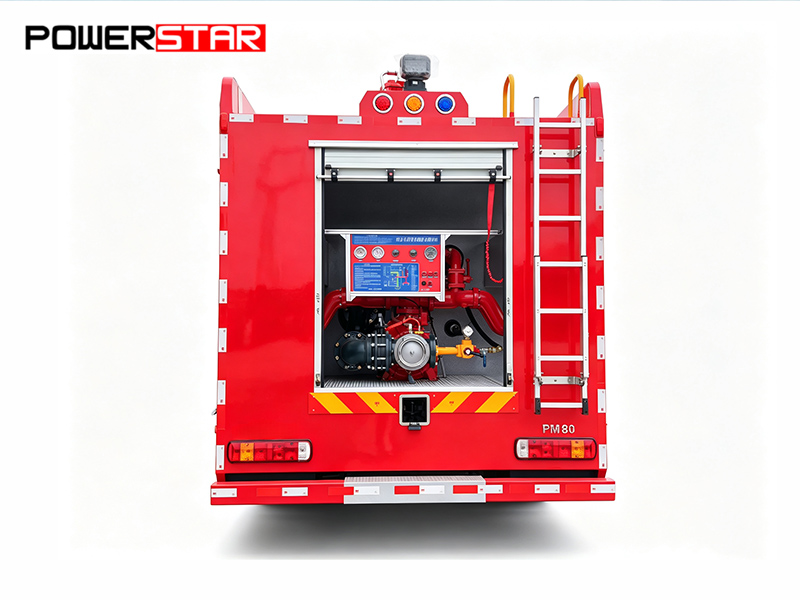

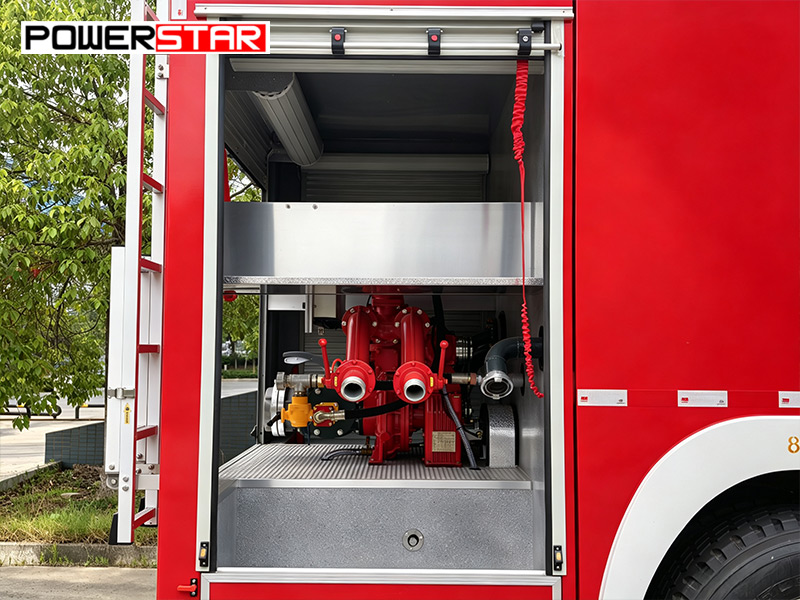

•Pompruimte:Uitgerust met CB10/60-brandpomp, bedieningspaneel, drukmeter, vacuümmeter en verlichtingssysteem. Accessoires omvatten brandslangen, zuigslangen, verdeelstukken, filters, brandspuitmonden, schuimkanonnen, sleutels voor zuigslangen en verloopstukken.


De SINOTRUK HOWO TX-schuimbrandstoftankwagen is voorzien van een achteraan gemonteerde CB10/60-RS-brandpomp en een PS60-monitor die op het cabinedak is gemonteerd. De watertank heeft een inhoud van 6.000 liter en de schuimtank een inhoud van 2.000 liter, geplaatst op een stevig HOWO TX 4×2-chassis aangedreven door een 350 HP MC07H.35-60-motor. De standaarduitrusting omvat brandslangen, zuigbuizen, koppelingen, een schuimkanon en een complete gereedschapsset. Er is ook een PH64-schuimproportioner (mengverhouding 3%-6%, maximale debiet 64 L/s) uitgerust voor automatische schuimmenging. De volledige specificaties staan hieronder vermeld:


» Ⅶ.Toepassingsscenario's :
