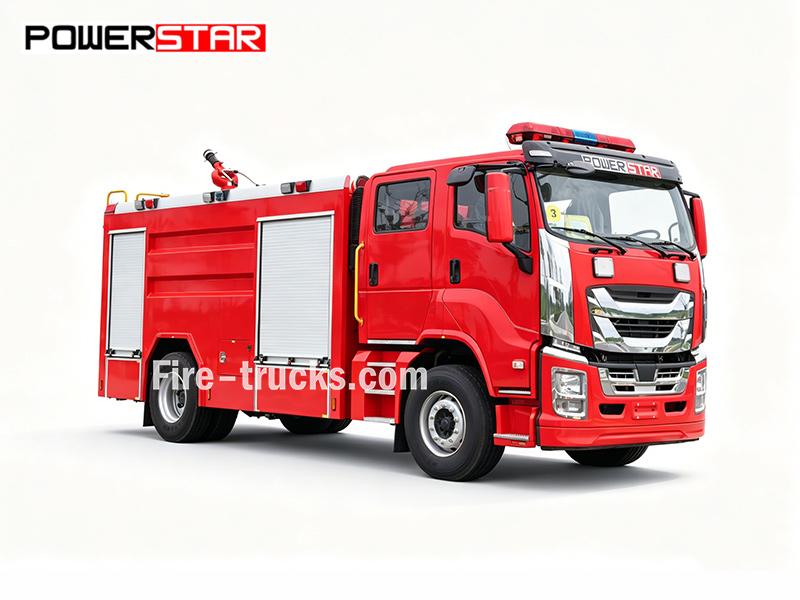

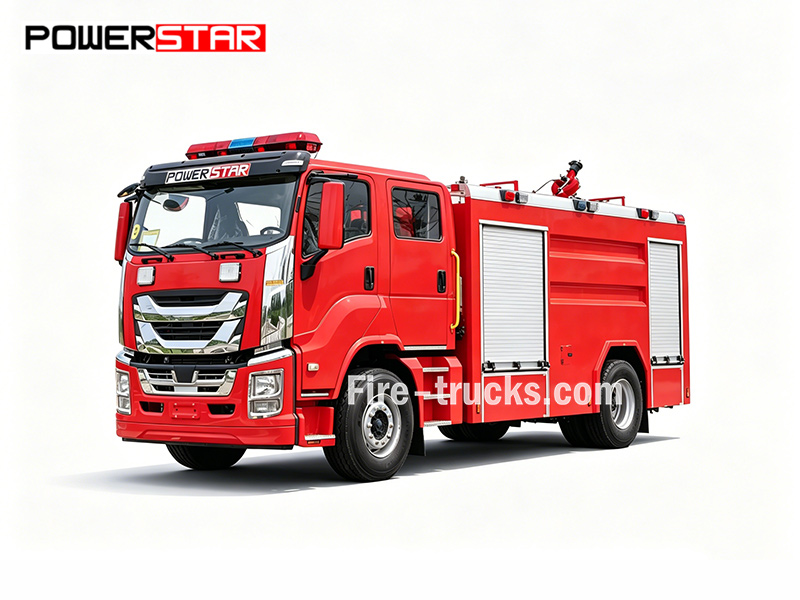

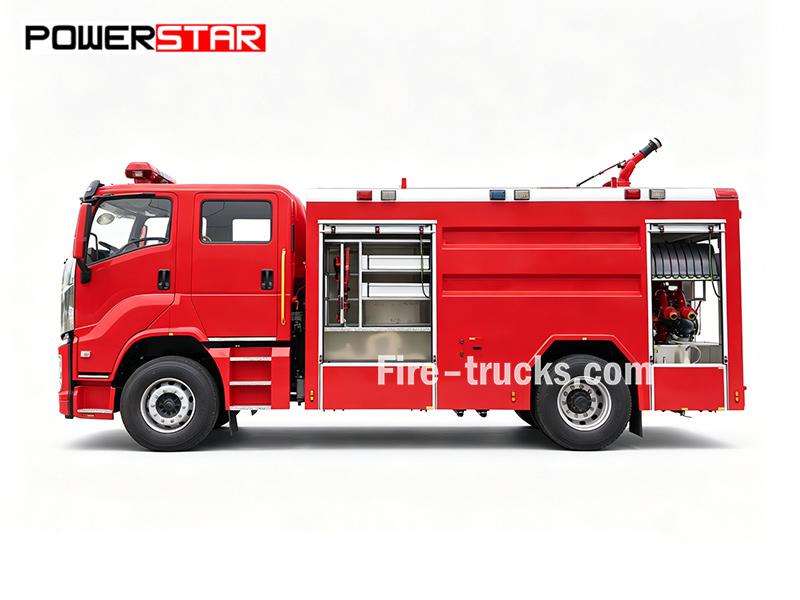

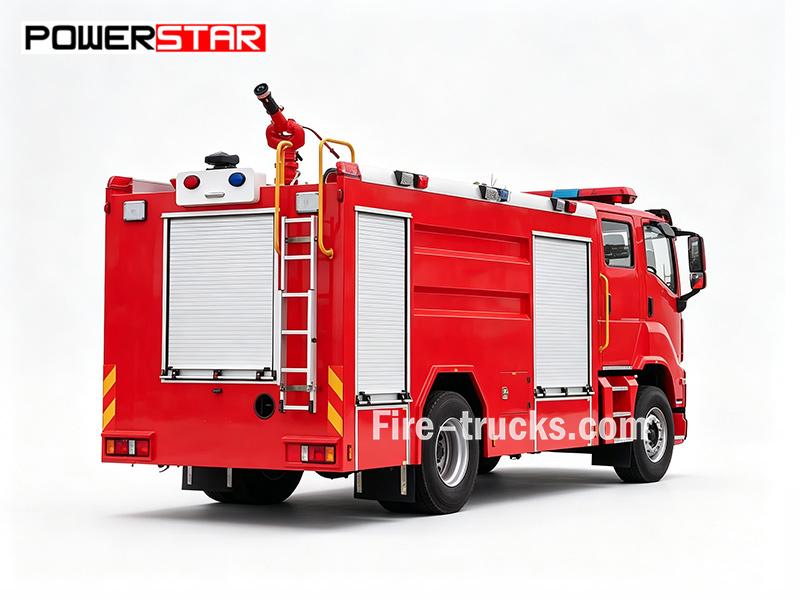

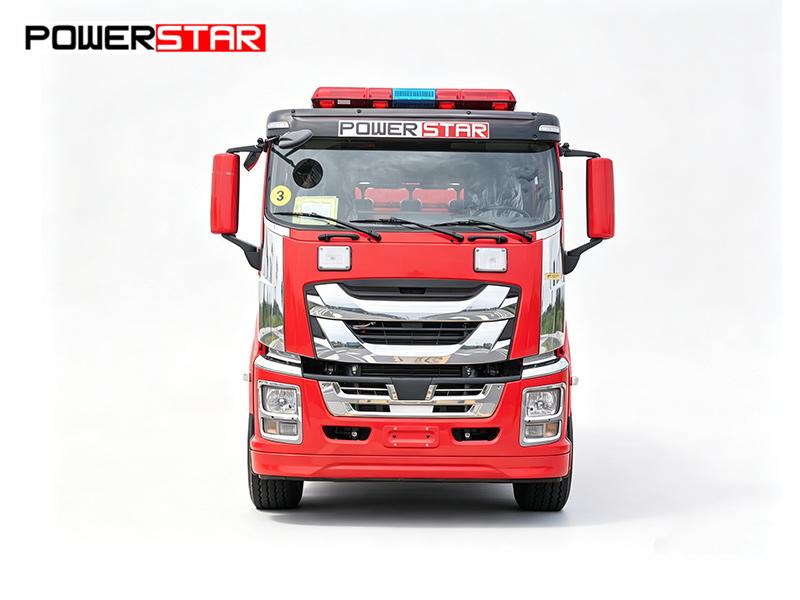

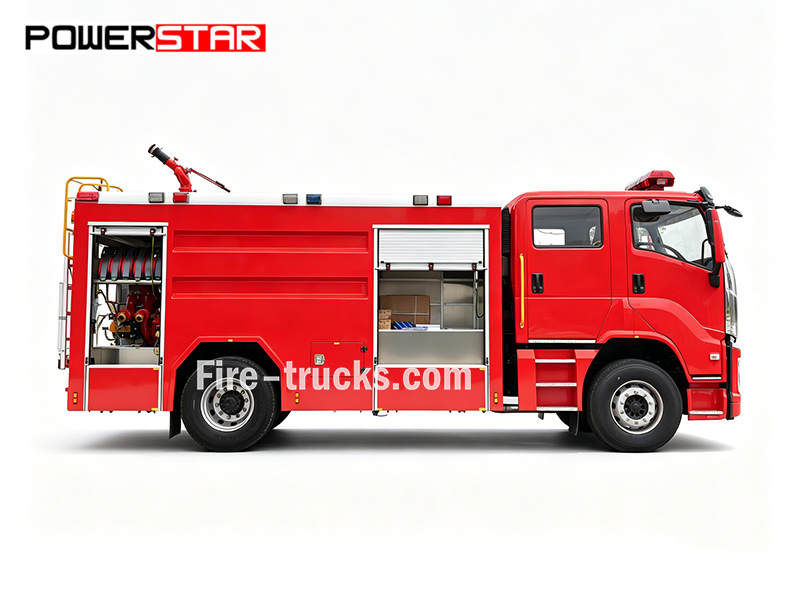

De ISUZU GIGA 240HP noodbrandweerwagen met pomp wordt aangedreven door een 240 pk 6HK1-TCG61-motor op een 4×2-chassis. Hij beschikt over een watertank van 6000 liter en een schuimtank van 2000 liter, een CB10/60-brandbluspomp (60 L/s) en een PL8/48-kanon (48 L/s, water ≥70 m, schuim ≥65 m). De standaarduitrusting omvat brandslangen, aanzuigbuizen, koppelingen, schuimpistool en een basisgereedschapsset. Extra uitrusting omvat een sandwich-PTO, leidingsysteem, uitrustingskast, pompkast, inklapbaar pedaal en elektrisch systeem.
Vrachtwagenchassis:
ISUZU GIGA 4×2Werkcapaciteit:
6000L water + 2000L foam (8000L total)Motorvermogen:
240 HP (176 kW) / 6HK1-TCG61Bluspomp:
CB10/60Pompdebiet:
60 L/sWerkdruk:
1.0 MPaBrandmonitor:
PL8/48Monitor Flow:
48 L/sMonitorbereik:
Water ≥70 m , Foam ≥65 mDeze ISUZU GIGA noodbrandbluspomp is gebouwd voor brandbestrijding en noodhulp. Deze ISUZU 240 pk 4x2 schuimwaterbrandweerwagen beschikt over een watertank van 6000 L, een schuimtank van 2000 L, een CB10/60-brandpomp (60 L/s bij 1,0 MPa) en een op het dak gemonteerde PL8/48-brandmonitor met een waterbereik van 70 m en een schuimbereik van 65 m.

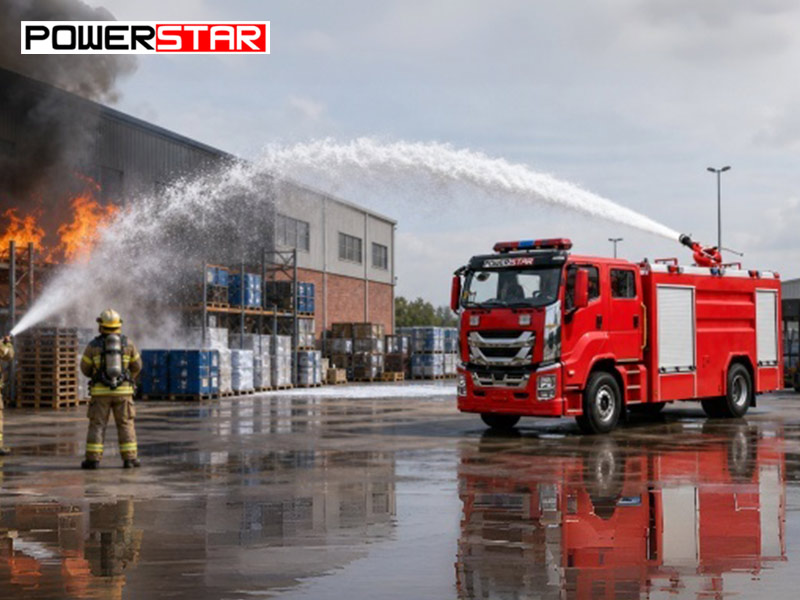

Deze brandweerwagen vervoert een volledige set standaardbrandbestrijdingsuitrusting, waaronder slangen, zuigbuizen, koppelingen en een schuimpistool. Hij werkt goed voor klasse B-branden met olie, benzine en chemicaliën. Hij is geschikt voor brandbestrijdingstaken bij oliedepots, chemische fabrieken, luchthavens en industriële faciliteiten.

|
Werkcapaciteit |
Motormodel |
Wielbasis |
Opbouw |
|
6000 L water + 2000 L schuim |
240 pk / 6HK1-TCG61 |
5600 mm |
★ Tank van koolstofstaal, capaciteit van 8000 L ★CB10/60-brandpomp, debiet 60 L/s bij 1,0 MPa ★PL8/48-dakmonitor, debiet 48 L/s met water ≥70 m, schuim ≥60 m ★ Sandwich PTO, leidingsysteem, apparatuurkast, pompkast, opklapbaar pedaal, elektrisch systeem |
» Ⅰ.Belangrijkste kenmerken:
★6HK1-TCG61-motor met een nominaal vermogen van 240 pk voor schuimbrandbestrijding en noodhulp
★ISUZU GIGA 4×2-chassis met watertank van 6000 L, schuimtank van 2000 L en CB10/60-brandpomp (60 L/s bij 1,0 MPa)
★Op het dak gemonteerde PL8/48-monitor met debiet van 48 L/s, waterbereik ≥70 m en schuimbereik ≥65 m voor brandbestrijding op lange afstand
★ Sandwich PTO, leidingsysteem, apparatuurkast, pompkast, opklapbaar pedaal en elektrisch systeem voor volledige operationele ondersteuning
★Volledige brandbestrijdingsuitrusting inclusief slangen, straalpijpen, schuimpistool en basisgereedschapsset voor klasse B-brandbestrijding
» Ⅱ.Productparameter:
| Powerstar Isuzu 240 pk noodbrandbluspomp | |||
| Algemeen | Werkcapaciteit | 6000 L water + 2000 L schuim | |
| Vrachtwagenchassis | ISUZU GIGA 4x2 | ||
| Motorvermogen | 240 pk / 6HK1-TCG61 | ||
| Brandbluspomp | CB10/60 | ||
| Brandblusmonitor | PL8/48 | ||
| Totale afmetingen L*B*H | 7800*2500*3500 mm | ||
| Totaal voertuiggewicht | 22000 kg | ||
| Leeggewicht | 10800 kg | ||
| Motor | Motormodel | 4HK1-TCG61 | |
| Brandstoftype | Diesel | ||
| Vermogen | 240 pk(176KW) | ||
| Emissienorm | Euro 6 | ||
| Cilinderinhoud | 7800 ml | ||
| Motortype | 6-cilinder lijnmotor, watergekoeld, turbodieselmotor, met intercooling | ||
| Chassis | Aandrijvingstype | 4x2 | |
| Wielbasis | 5600 mm | ||
| Band | 235/75R17.5 16PR | ||
| Aantal banden | 6 banden en 1 reserveband | ||
| Brandbluspomp | Model | CB10/60 | |
| Debiet | 60L/s | ||
| Druk | 1MPa | ||
| Maximale werkdruk | 1.251MPa | ||
| Maximaal toegestane inlaatdruk | 0.4MPa | ||
| Maximale aanzuighoogte | 3m | ||
| Nominaal toerental | 3916±50r/min | ||
| Snelheidsverhouding | 1:1.4 | ||
| Wateromleidingstijd | ≤50s | ||
| Brandmonitor | Model | PL8/48 | |
| Debiet | 48L/s | ||
| Nominale werkdruk | 0.8MPa | ||
| Maximale werkdruk | 1.2MPa | ||
| Bereik | Water | ≥70m | |
| Schuim | ≥65m | ||
| Hoekverdraaiing | - 35~+70° | ||
| Horizontale rotatie | 0~360° | ||
| Standaardconfiguratie | Uitgerust met sandwich-PTO, leidingsysteem; Uitgerust met uitrustingskast en pompkast; Uitgerust met inklapbaar pedaal en elektrisch systeem. Andere uitrusting. |
||


1. Chassis en aandrijflijn
♦ ISUZU GIGA 4×2-chassis met een wielbasis van 5600 mm, ontworpen voor stabiele werking op stedelijke wegen, industrieterreinen en noodhulproutes.
♦ 6HK1-TCG61-dieselmotor, nominaal 240 pk, levert betrouwbaar koppel voor snelle respons, continue pompbewerking en langdurige schuimbrandbestrijding.
♦Handgeschakelde transmissie voor eenvoudige bediening en gemakkelijk onderhoud.

2. Brandblus- en veiligheidssysteem
♦ Watertank van 6000 l en schuimtank van 2000 l, constructie van koolstofstaal met interne schotten om vloeistofschommelingen te verminderen.
♦ CB10/60-brandpomp, debiet van 60 l/s bij 1,0 MPa, aangedreven door PTO, aanzuighoogte 3 m, aanzuigtijd ≤50 s.
♦ PL8/48-dakmonitor, debiet 48 l/s, waterbereik ≥70 m, schuimbereik ≥65 m, horizontale rotatie van 360°, kanteling -35° tot +70°.

» Ⅳ.Brandpompsysteem :

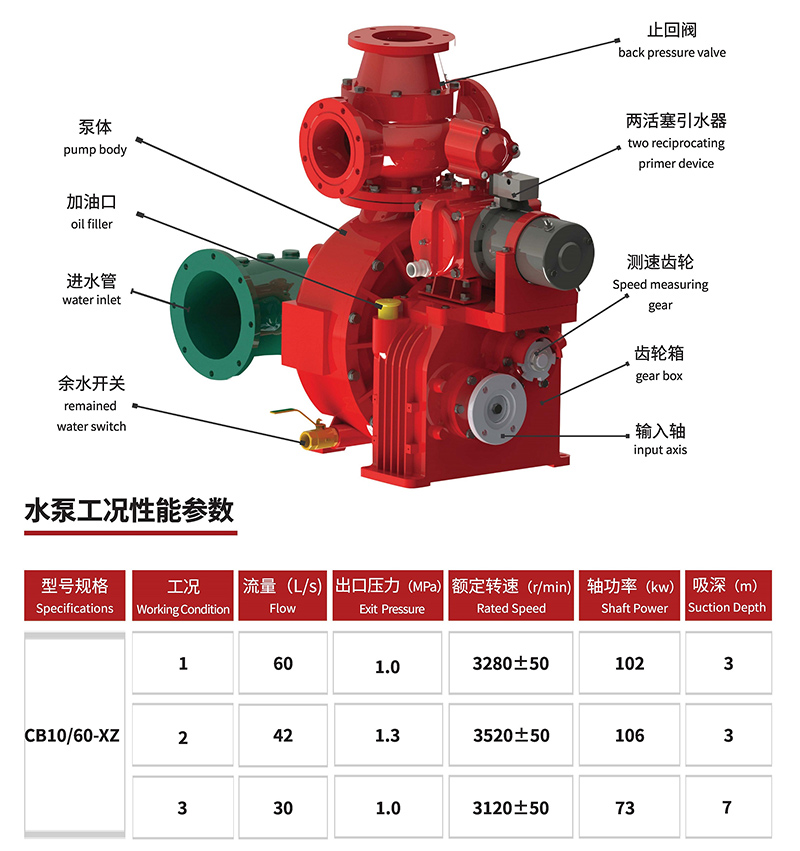

Brandpomp:

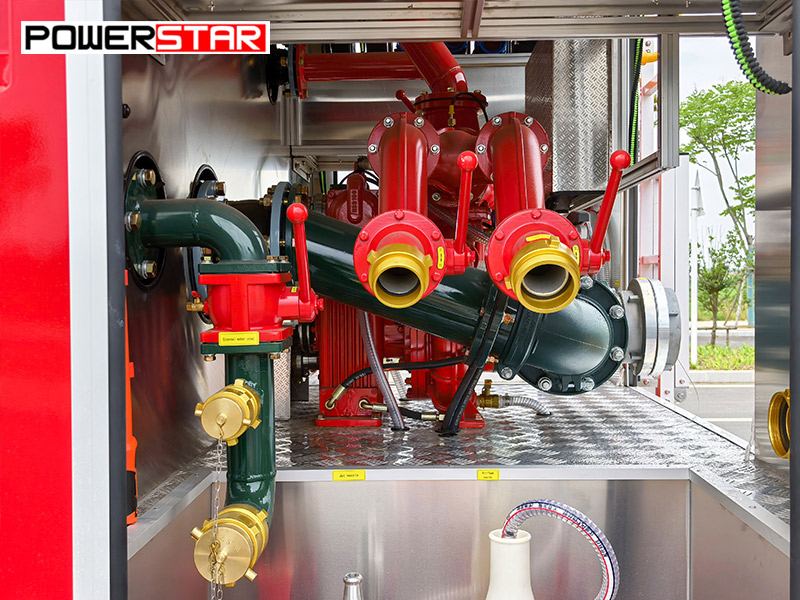

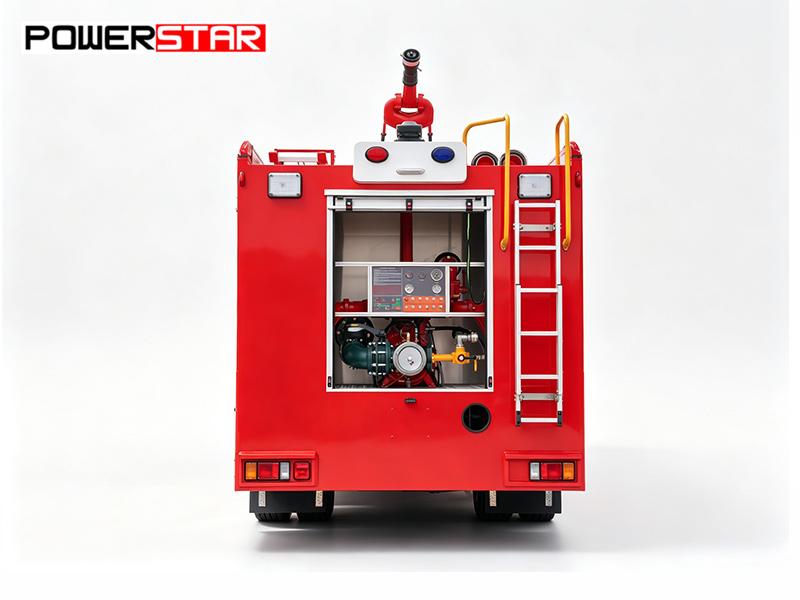

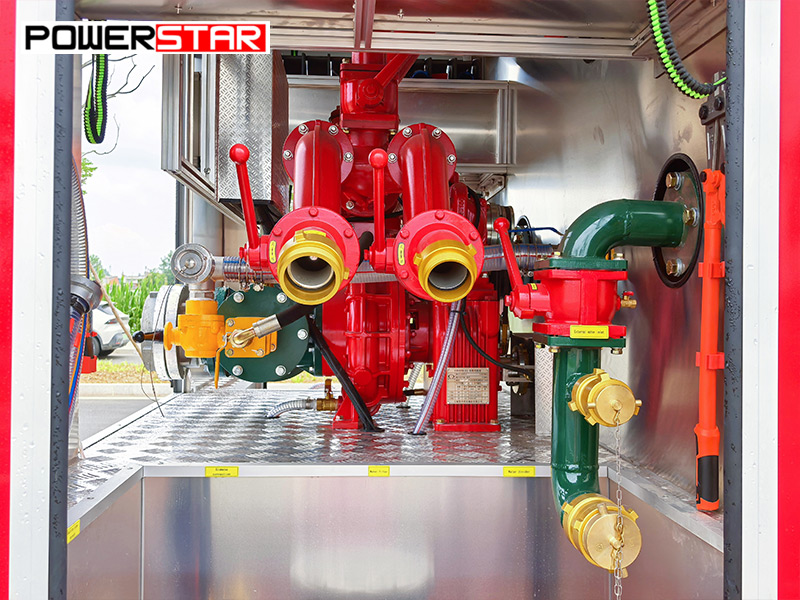

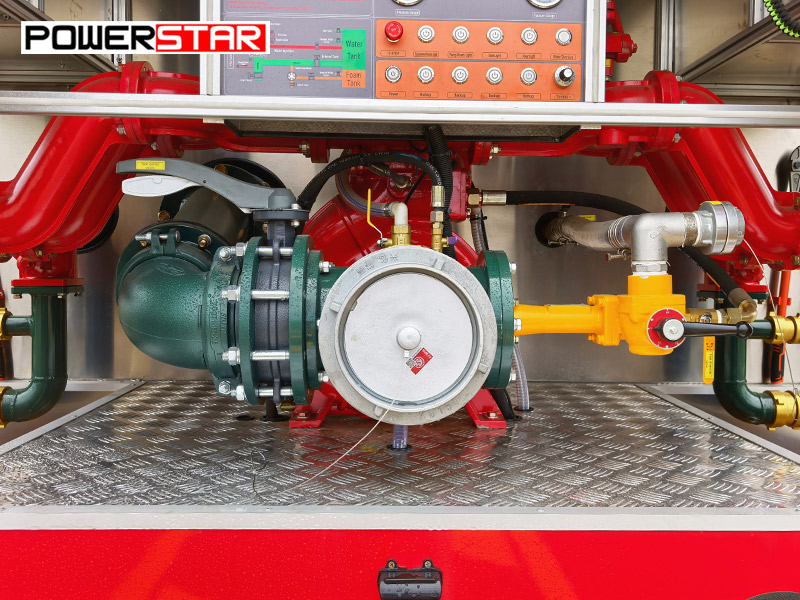

Een CB10/60-brandpomp met een nominaal debiet van 60 l/s bij 1,0 MPa is geïnstalleerd in de achterste pompruimte. Deze pomp is ontworpen voor betrouwbare prestaties en levert een constante waterdruk om ervoor te zorgen dat brandslangen en monitoren water of schuim effectief over lange afstanden kunnen leveren voor brandbestrijding.

|
Model brandpomp |
Debiet |
Druk |
Maximale werkdruk |
Maximaal toegestane inlaatdruk |
|
CB10/60 |
60 l/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

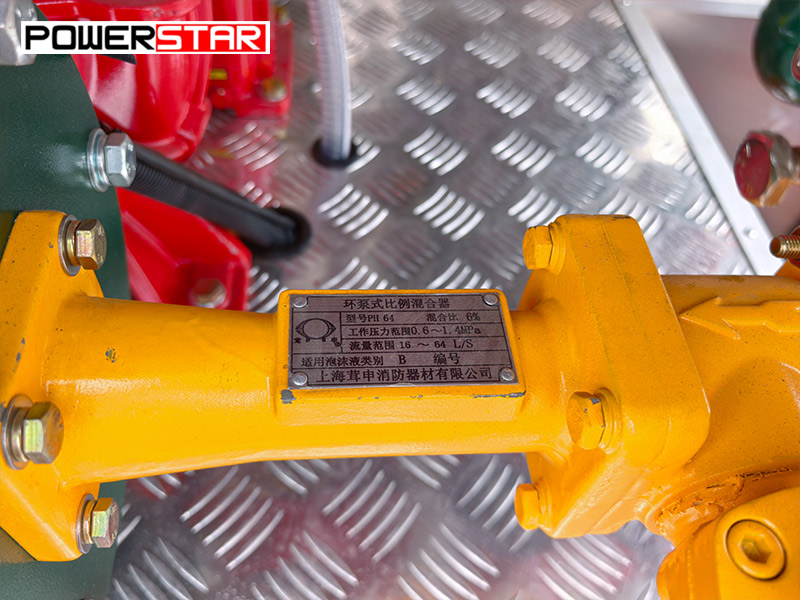

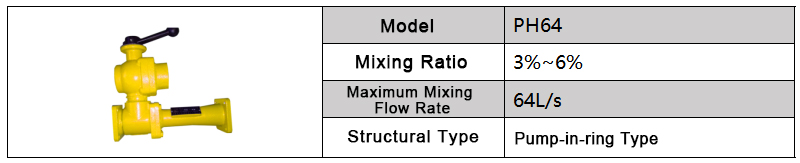

PH64-schuimproportioner van het type pomp-in-ring, mengverhouding instelbaar van 3% tot 6%, maximaal mengdebiet 64 l/s. Mengt automatisch schuimconcentraat met water voor efficiënte brandbestrijding van klasse B. Eenvoudige bediening zonder externe voeding vereist.

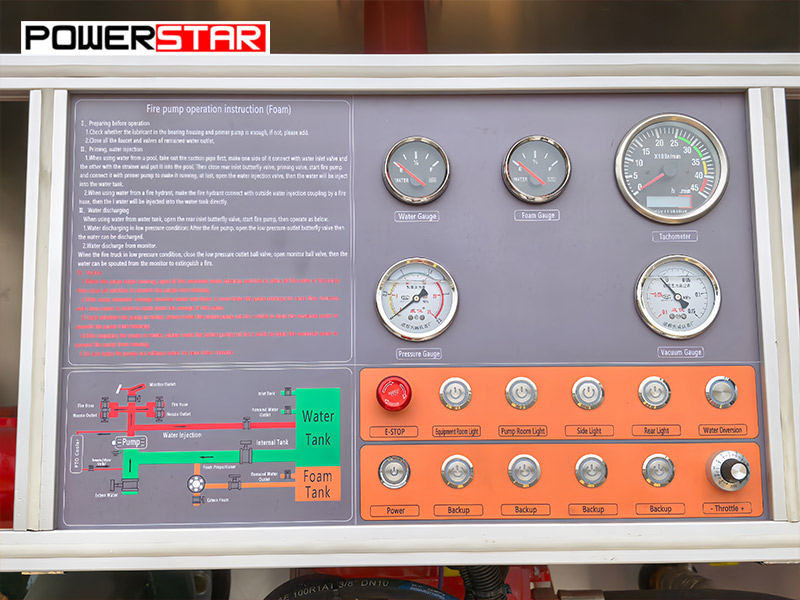

Bevat bedieningsinstructies, schema van tankleidingen, drukmeter, waterniveaumeter, schuimniveaumeter, noodstop, PTO-bediening, hoofdschakelaar, pompbediening, monitorbediening en verlichting van compartimenten. Alle bedieningen zijn duidelijk gemarkeerd voor eenvoudige bediening.

» Ⅴ.Brandmonitor-systeem :

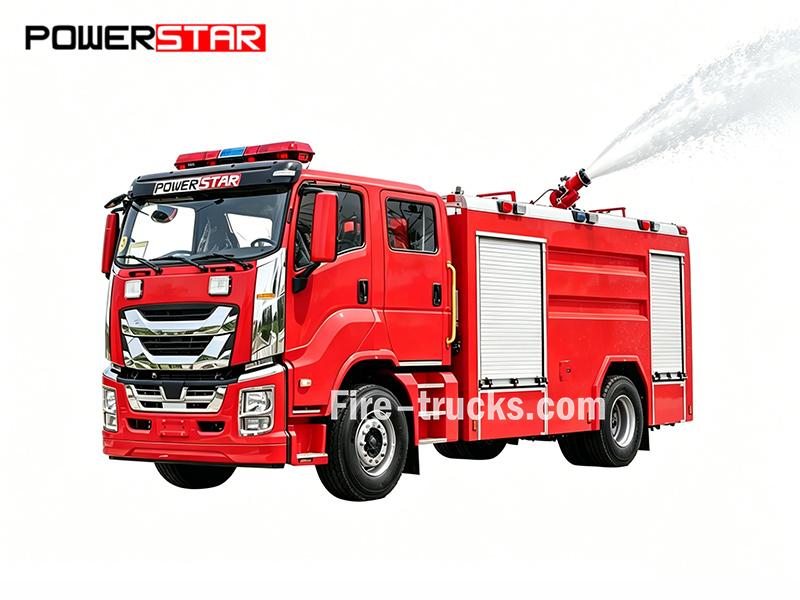

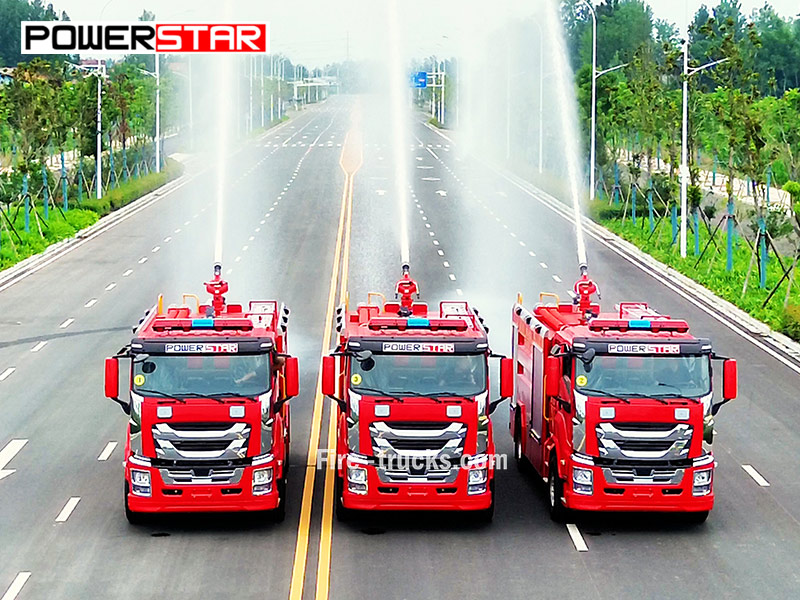

De PL8/48-brandmonitor is gemonteerd op het cabinedak. Deze levert een debiet van 48 l/s met een waterbereik van ≥70 m en een schuimbereik van ≥65 m. De monitor ondersteunt zowel een rechte straal als sproeipatronen voor flexibele brandbestrijdingswerkzaamheden.

| Model brandmonitor | Debiet | Bereik | Nominale druk | Kantelrotatie | Horizontale rotatie |
| PL8/48 | 48L/s | Water≥70 m Schuim ≥65 m | 0,8 MPa | -35°~+70° |
0~360° |

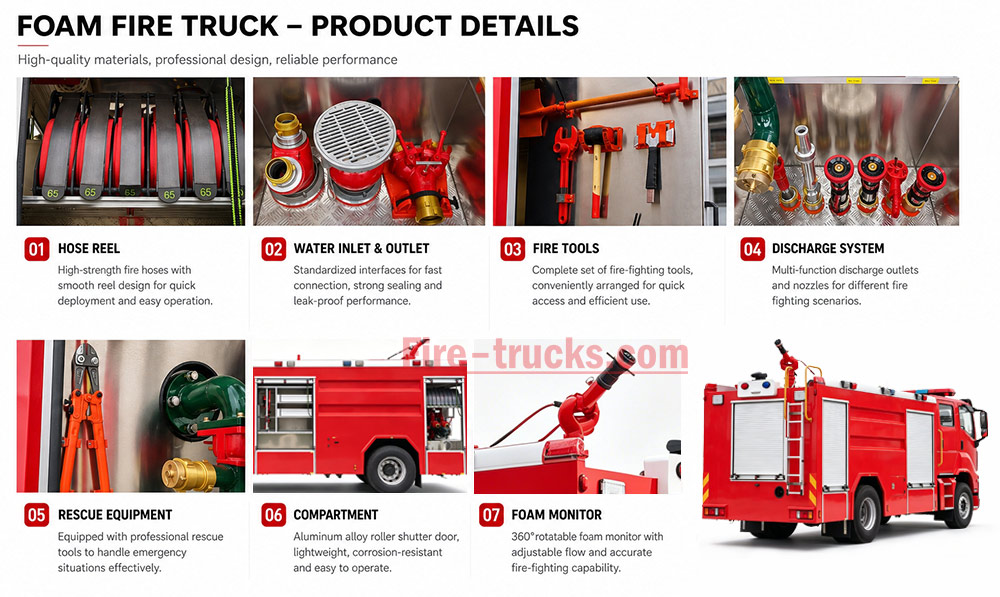

» Ⅵ.Brandbestrijdingsuitrusting :

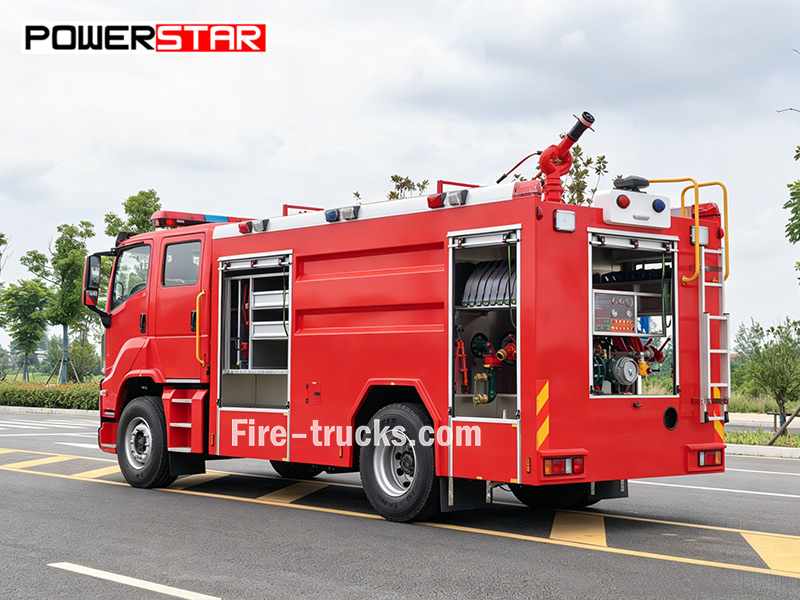

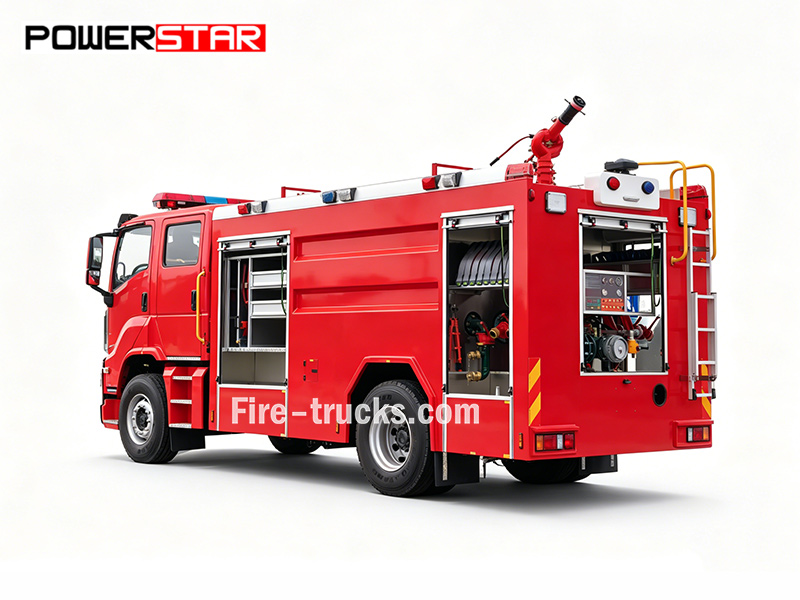

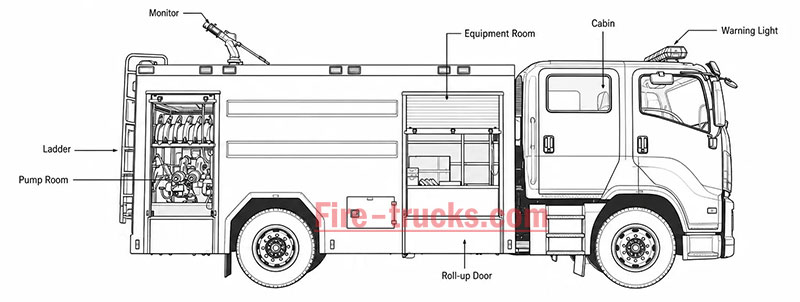

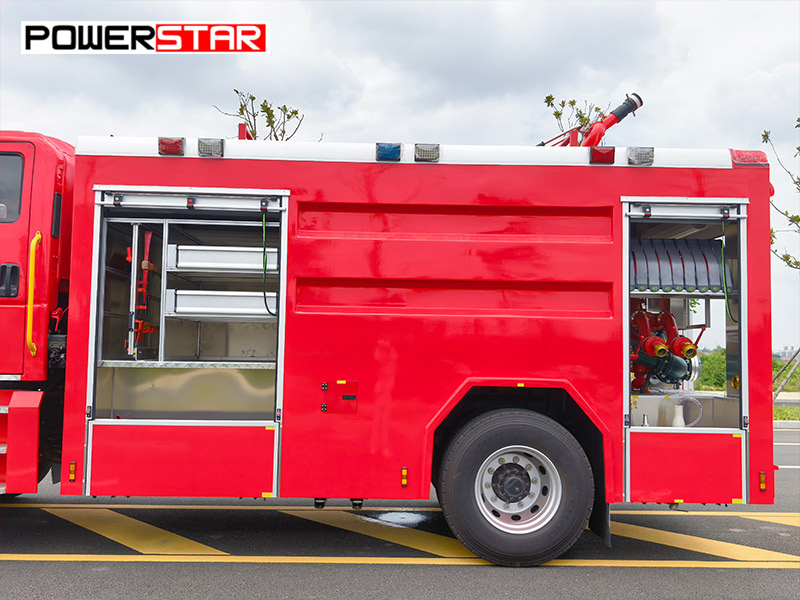

• Uitrustingsruimte
Deze compartimenten bevinden zich aan beide zijden van het voertuig en zijn uitgerust met uitrustingsrekken en opbergbakken. De rekken houden brandslangen, zuigbuizen en schuimkanonnen netjes georganiseerd. De opbergbakken bieden snelle toegang tot gereedschappen zoals steeksleutels, bijlen en koevoeten, waardoor de reddingsefficiëntie wordt verbeterd.

•Pompruimte:Uitgerust met een CB10/60-brandpomp, bedieningspaneel, drukmeter, vacuümmeter en verlichtingssysteem. Accessoires omvatten brandslangen, zuigslangen, verzamelaars, filters, brandsproeiers, schuimkanonnen, sleutels voor zuigslangen en verloopstukken.

De ISUZU GIGA noodbrandweerwagen is uitgerust met een achteraan gemonteerde CB10/60-brandpomp en een op het cabinedak gemonteerde PL8/48-monitor. De watertank heeft een inhoud van 6.000 liter en de schuimtank een inhoud van 2.000 liter. Het voertuig staat op een stevig ISUZU GIGA 4×2-chassis, aangedreven door een 240 pk 6HK1-TCG61-motor. De standaarduitrusting omvat brandslangen, zuigbuizen, koppelingen, een schuimkanon en een complete gereedschapsset. Extra uitrusting omvat een sandwich-PTO, leidingsysteem, uitrustingskast, pompkast, inklapbaar pedaal en elektrisch systeem. Er is ook een PH64-schuimproportioner uitgerust (mengverhouding 3%-6%, maximaal debiet 64 L/s) voor automatische schuimmenging. De volledige specificaties staan hieronder vermeld:

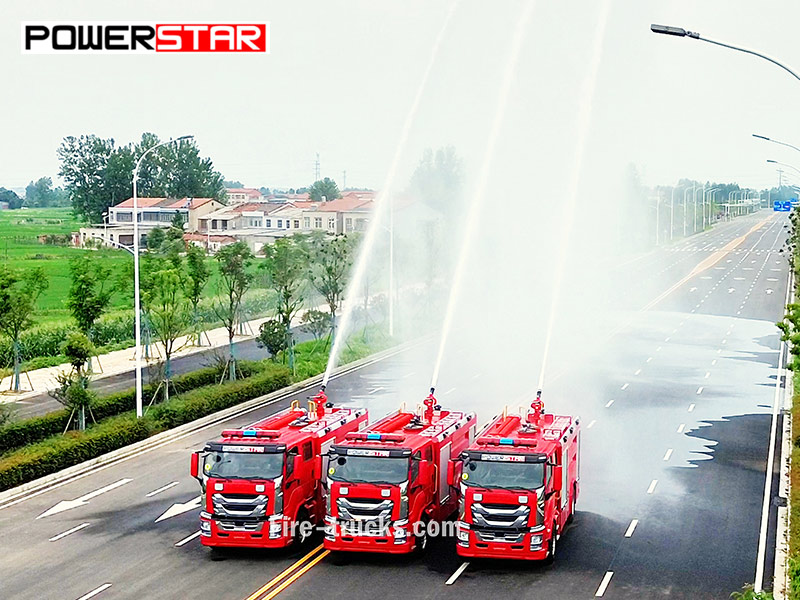

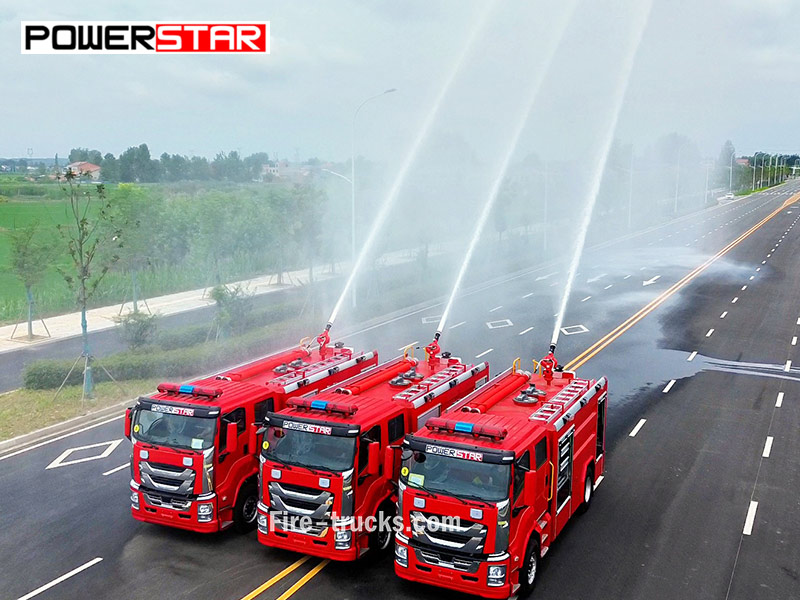

» Ⅶ.Waterstroom- en druktest :
» Ⅷ.Toepassingsscenario's :
