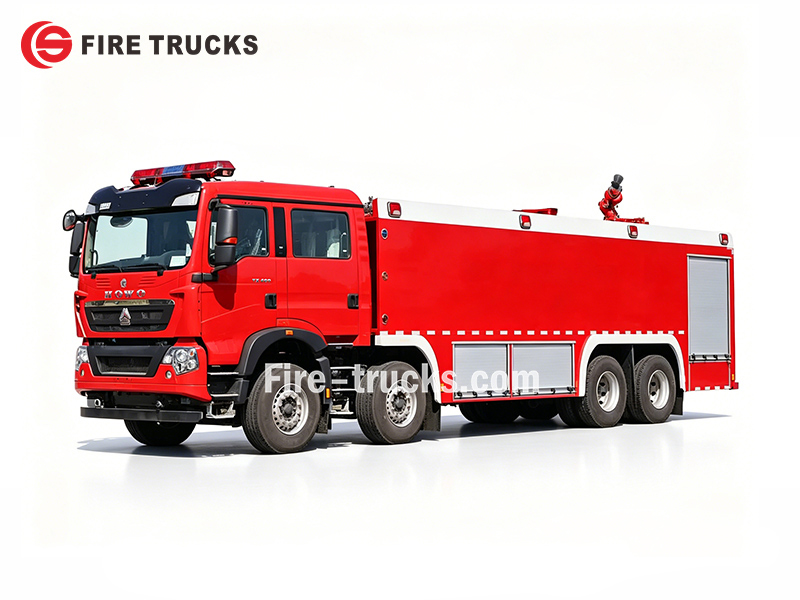

De HOWO TX schuimbluswagen van 460 pk wordt aangedreven door een MC11.46-60-motor van 460 pk op een 8×4-chassis. Hij beschikt over een watertank van 20000 L en een schuimtank van 5000 L, een CB10/120-brandbluspomp (120 L/s) en een PL8/64-monitor (64 L/s, water ≥70 m, schuim ≥65 m). Standaarduitrusting omvat brandslangen, zuigbuizen, koppelingen, schuimpistool en een basisgereedschapsset. Extra uitrusting omvat een monitorbedieningssysteem, vloeistofniveaumeter, drukmeter, noodverlichting, achteruitrijcamera, brandblusser, aardingsapparaat en PTO-bedieningsschakelaar.
Vrachtwagenchassis:
SINOTRUK HOWO 8x4Werkcapaciteit:
20000L water + 5000L foam (25000L total)Motorvermogen:
460 HP (338 kW) / MC11.46-60Bluspomp:
CB10/120Pompdebiet:
120 L/sWerkdruk:
1.0 MPaBrandmonitor:
PL8/64Monitor Flow:
64 L/sMonitorbereik:
Water ≥70 m , Foam ≥65 mDeze HOWO TX-schuimbluswagen is gebouwd voor grootschalige brandbestrijding en noodhulp. Deze HOWO 460 pk 8x4 schuimbluswagen beschikt over een watertank van 20000 L, een schuimtank van 5000 L, een CB10/120-brandpomp (120 L/s bij 1,0 MPa) en een op het dak gemonteerde PL8/64-brandmonitor met een waterbereik van 70 m en een schuimbereik van 65 m.

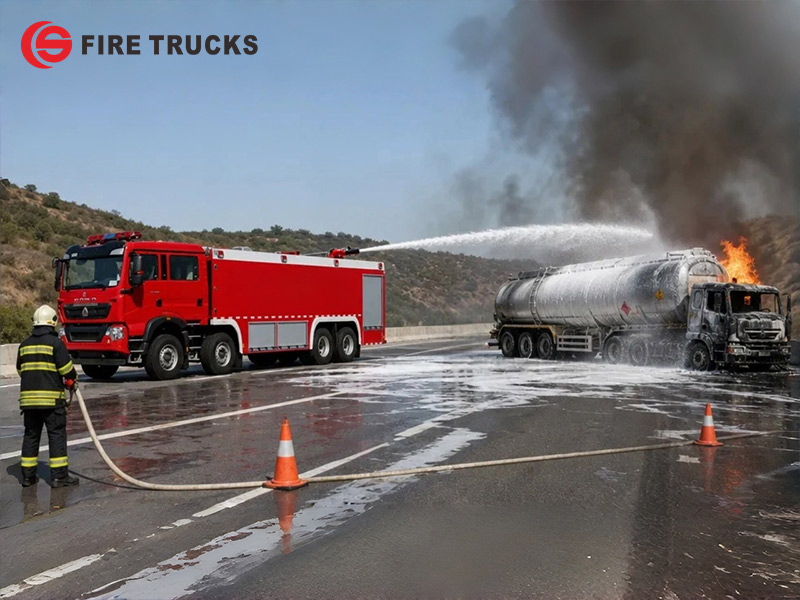

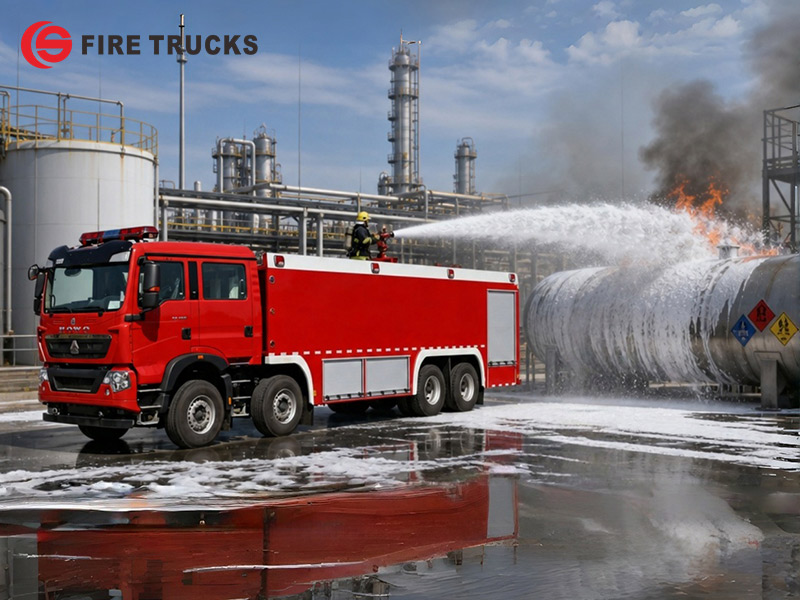

Deze brandweerwagen vervoert een volledige set standaardbrandbestrijdingsuitrusting, waaronder slangen, zuigbuizen, koppelingen en een schuimpistool. Hij werkt goed bij branden van klasse B met olie, benzine en chemicaliën. Hij is geschikt voor brandbestrijdingstaken bij oliedepots, chemische fabrieken, raffinaderijen, luchthavens en grote industriële faciliteiten.

|
Werkcapaciteit |
Motormodel |
Wielbasis |
Opbouw |
|
20000 L water + 5000 L schuim |
460 pk / MC11.46-60 |
1950+4600+1400 mm |
★ Tank van koolstofstaal, capaciteit 25000 L ★CB10/120-brandpomp, debiet 120 L/s bij 1,0 MPa ★PL8/64-dakmonitor, debiet 64 L/s met water ≥70 m, schuim ≥65 m ★ Noodverlichting op het dak, reflecterende markeringen, achteruitrijcamera, PTO-bedieningsschakelaar |
»Ⅰ.Belangrijkste kenmerken:
★MC11.46-60-motor met een vermogen van 460 pk voor grootschalige schuimblussing en industriële noodhulp
★HOWO TX 8×4-chassis met watertank van 20000 L, schuimtank van 5000 L en CB10/120-brandpomp (120 L/s bij 1,0 MPa)
★Op het dak gemonteerde PL8/64-monitor met een debiet van 64 L/s, waterbereik ≥70 m en schuimbereik ≥65 m voor brandbestrijding op lange afstand
★Complete uitrusting inclusief monitorbesturingssysteem, vloeistofniveaumeter, drukmeter, noodverlichting, achteruitrijcamera, brandblusser, aardingsvoorziening en PTO-bedieningsschakelaar
★Volledige brandbestrijdingsuitrusting inclusief slangen, straalpijpen, schuimpistool en basisgereedschapsset voor brandbestrijding van klasse B
»Ⅱ.Productparameter:
| HOWO TX-brandweerwagen met CB10/120-brandpomp | |||
| Algemeen | Werkcapaciteit | Watertank van 20000 L + schuimtank van 5000 L | |
| Vrachtwagenchassis | SINOTRUK HOWO TX 8x4 | ||
| Motorvermogen | 460 pk/ MC11.46-60 | ||
| Brandpomp | CB10/120 | ||
| Bluskanon | PL8/64 | ||
| Maximale snelheid | 95 km/h | ||
| Totale afmetingen L*W*H | 12000*2540*3750 mm | ||
| Bruto voertuiggewicht | 44000 kg | ||
| Leeggewicht | 17000 kg | ||
| Motor | Motormodel | MC11.46-60 | |
| Brandstoftype | Diesel | ||
| Vermogen | 460 pk(338KW) | ||
| Emissienorm | Euro 6 | ||
| Cilinderinhoud | 10518 ml | ||
| Motortype | 6-cilinder lijnmotor, watergekoelde, turbogeladen dieselmotor met intercooling | ||
| Chassis | Aandrijvingstype | 8X4 | |
| Wielbasis | 1950+4600+1400mm | ||
| Band | 12.00R20 | ||
| Aantal banden | 12 banden en 1 reserveband | ||
| Brandpomp | Model | CB10/120 | |
| Debiet | 120L/s | ||
| Druk | 1MPa | ||
| Maximale werkdruk | 1.251MPa | ||
| Maximaal toegestane inlaatdruk | 0.4MPa | ||
| Maximale aanzuighoogte | 3m | ||
| Nominale snelheid | 3916±50r/min | ||
| Snelheidsverhouding | 1:1.4 | ||
| Wateromleidingstijd | ≤50s | ||
| Blusmonitor | Model | PL8/64 | |
| Debiet | 64L/s | ||
| Nominale werkdruk | 1MPa | ||
| Maximale werkdruk | 1.2MPa | ||
| Bereik | Water | ≥70m | |
| Schuim | ≥65m | ||
| Verticale rotatie | - 35~+70° | ||
| Horizontale rotatie | 0~360° | ||
| Standaardconfiguratie | Alle standaardaccessoires: Brandslang, filter, koppeling, sleutel, water-/schuimpistool, basisgereedschapsset, Engelse handleiding. Uitgerust met een bedieningssysteem voor de blusmonitor, vloeistofniveaumeter, drukmeter, noodverlichting, achteruitrijcamera, brandblusser, aardingsvoorziening, enz.; er zijn noodverlichting voor brandbestrijding op het dak geïnstalleerd en de voertuigcarrosserie is voorzien van reflecterende brandbestrijdingsmarkeringen; daarnaast uitgerust met een aftakasbedieningsschakelaar (PTO), een sirene van 100W, een noodlichtschakelaar, enz. |
||

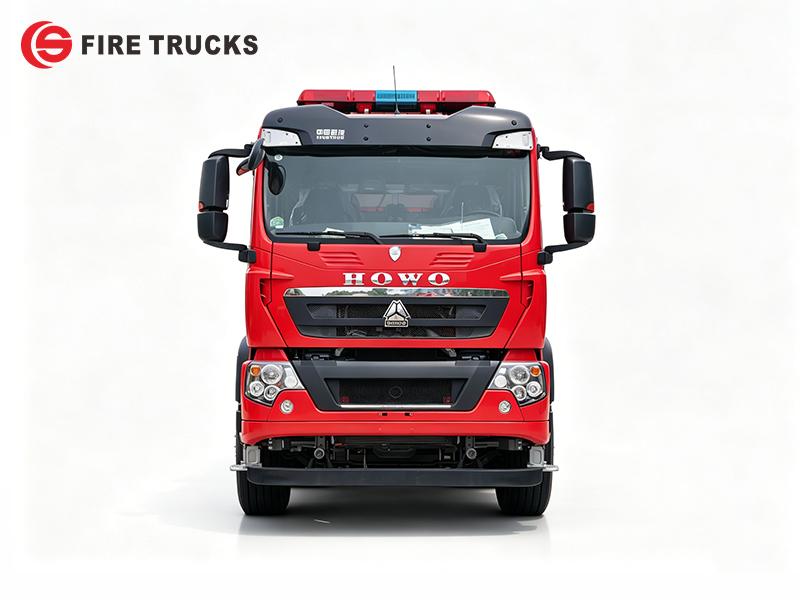

1. Chassis en aandrijflijn
♦ SINOTRUK HOWO TX 8×4-chassis met een wielbasis van 1950+4600+1400 mm, ontworpen voor stabiele werking onder zware belastingen, op industrieterreinen en op ruw terrein.
♦ MC11.46-60-dieselmotor, met een vermogen van 460 pk, die betrouwbaar koppel levert voor snelle respons, continue pompwerking en langdurige grootschalige schuimbrandbestrijding.
♦Handgeschakelde transmissie voor eenvoudige bediening en gemakkelijk onderhoud in afgelegen en veeleisende omgevingen.

2. Brandbestrijdings- en veiligheidssysteem
♦ Watertank van 20000 l en schuimtank van 5000 l, constructie van koolstofstaal met interne schotten om vloeistofschommeling op ruwe wegen te verminderen.
♦ CB10/120-brandpomp, debiet van 120 l/s bij 1,0 MPa, aangedreven door aftakas, zuighoogte 3 m, aanzuigtijd ≤50 s.
♦ PL8/64-dakmonitor, debiet 64 l/s, waterbereik ≥70 m, schuimbereik ≥65 m, horizontale rotatie van 360°, kantelhoek -35° tot +70°.

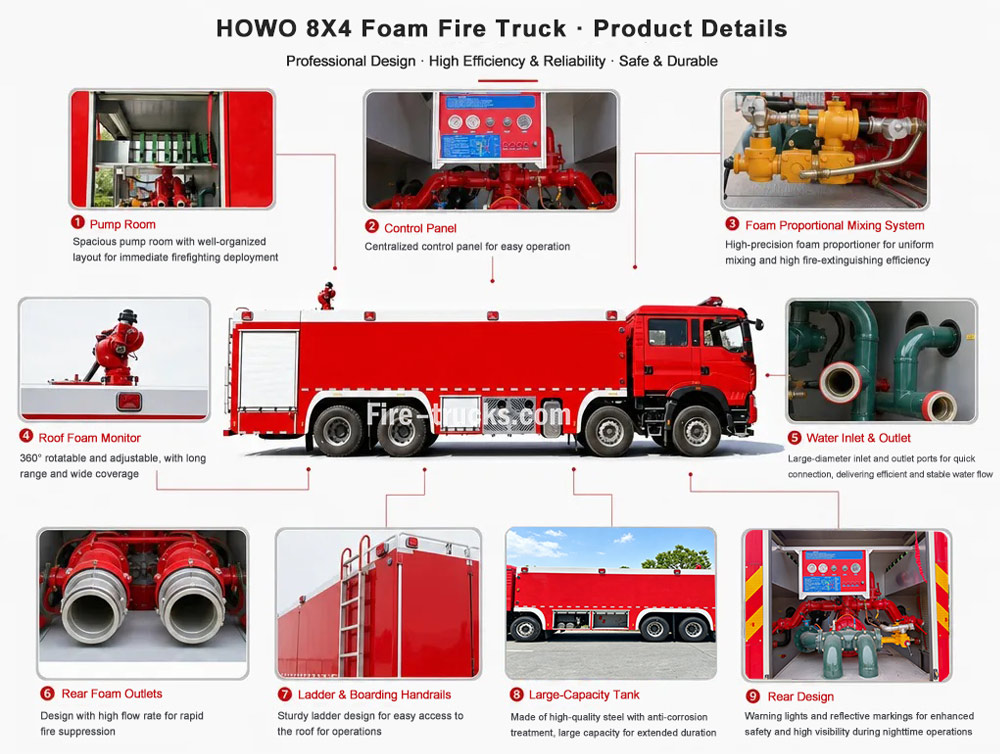

»Ⅳ.Productdetails:

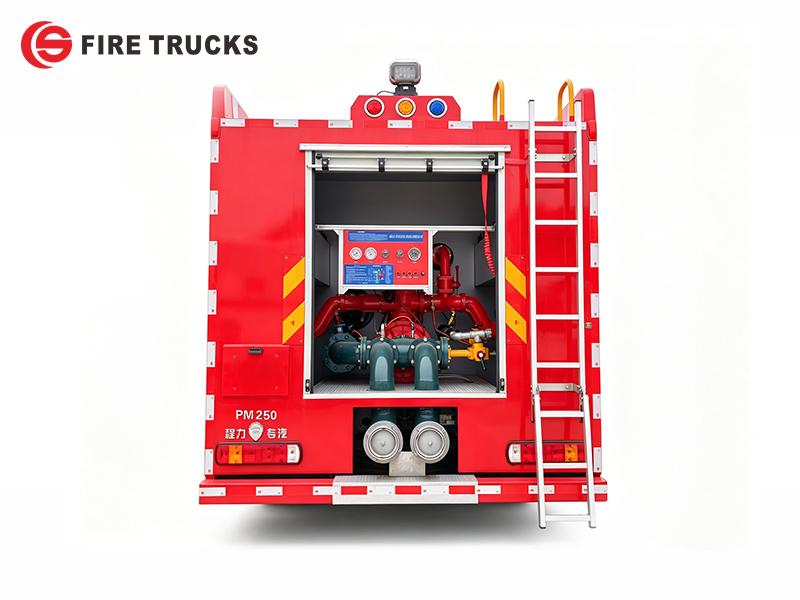

» Ⅴ.Brandpompsysteem :

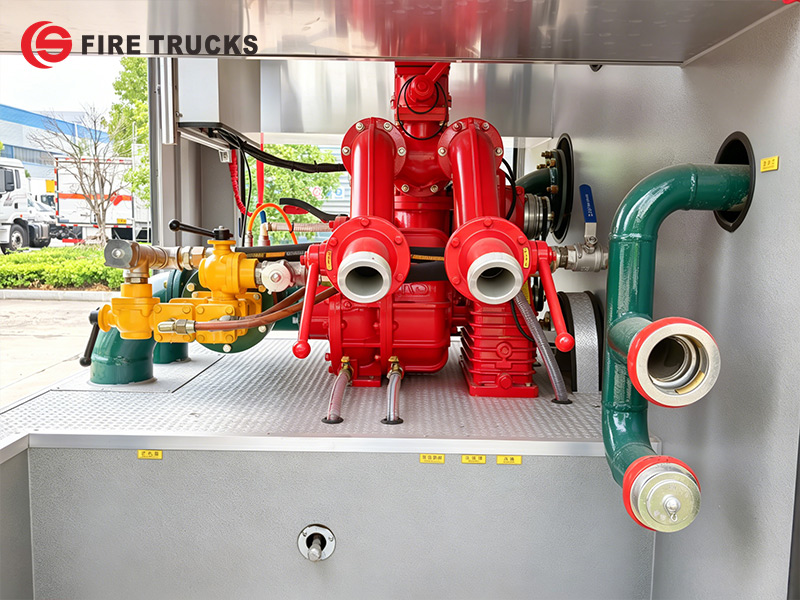

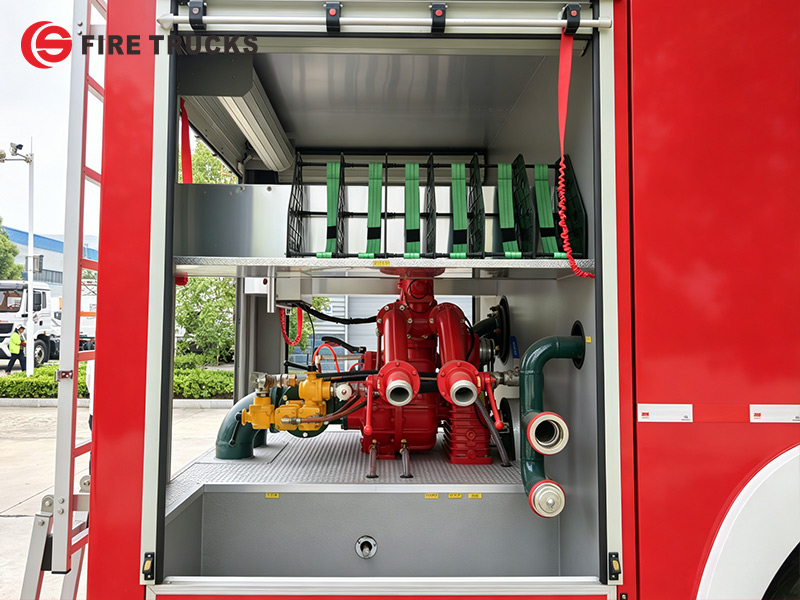

Brandpomp:

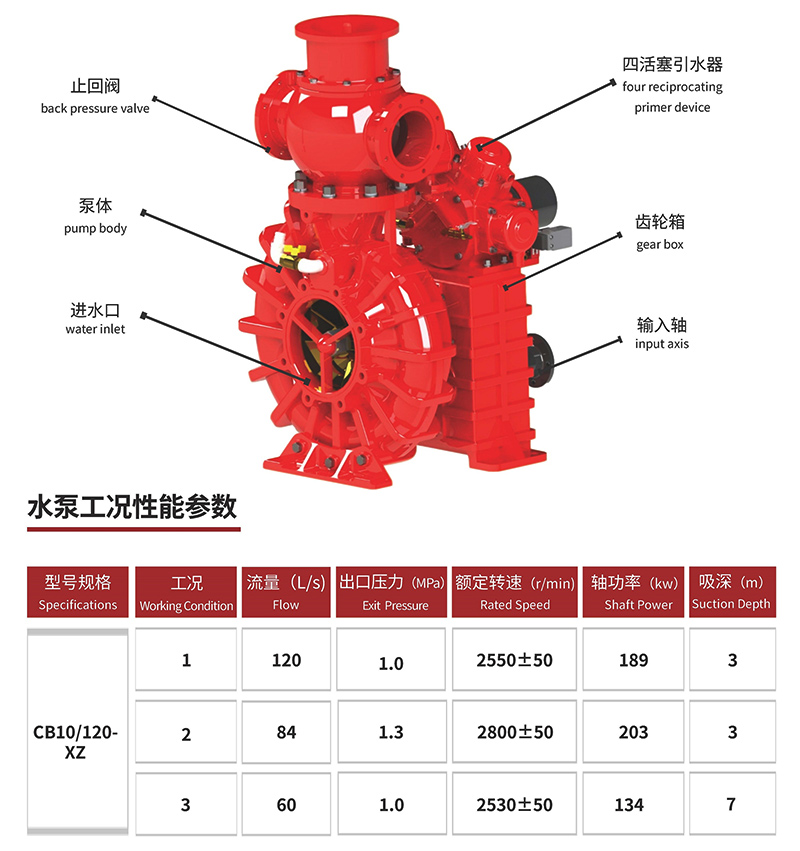

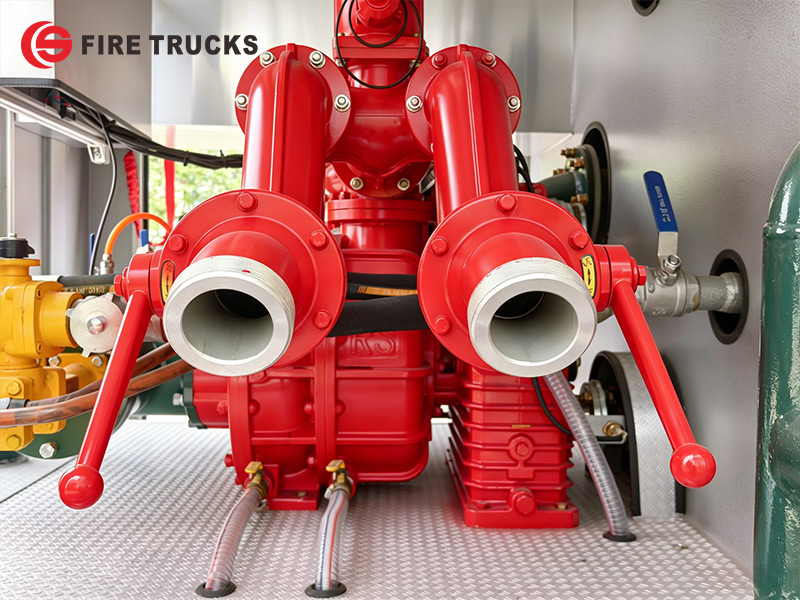

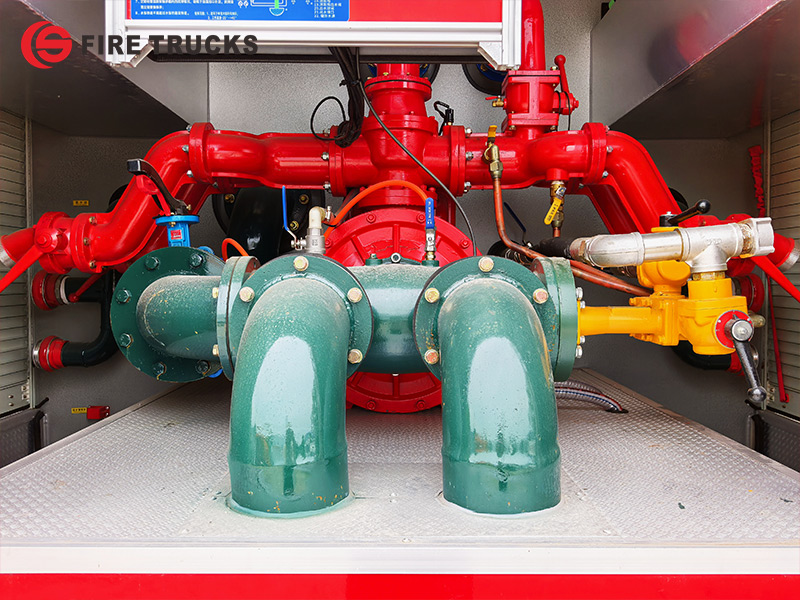

CB10/120-brandpomp met een nominaal debiet van 120 l/s bij 1,0 MPa is geïnstalleerd in de achterste pompruimte. Deze pomp is gebouwd voor betrouwbare prestaties en levert een constante waterdruk, zodat brandslangen en monitoren effectief water of schuim over lange afstanden kunnen leveren voor grootschalige brandbestrijding.

|
Model brandpomp |
Debiet |
Druk |
Maximale werkdruk |
Maximaal toegestane inlaatdruk |
|
CB10/120 |
120 l/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

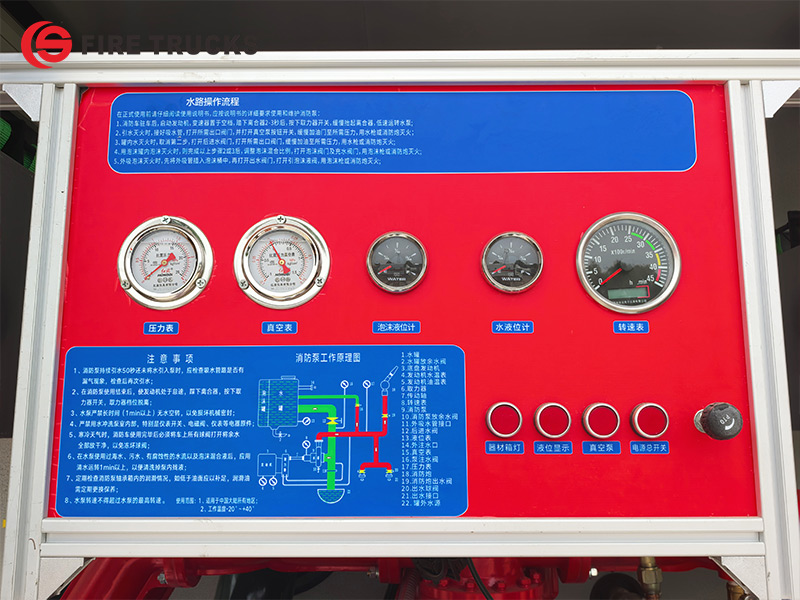

Bevat bedieningsinstructies, schema van tankleidingen, drukmeter, waterpeilmeter, schuimpeilmeter, noodstop, aftakasbediening, hoofdschakelaar, pompbedieningen, monitorbedieningen en verlichting van compartimenten. Alle bedieningen zijn duidelijk gemarkeerd voor eenvoudige bediening.

»Ⅵ.Brandmonitor-systeem:

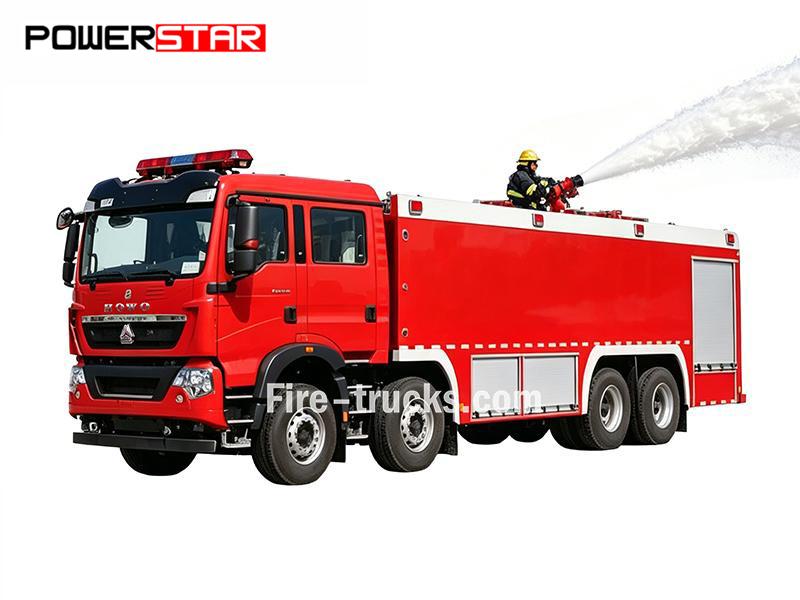

De PL8/64-brandmonitor is op het cabinedak gemonteerd. Hij levert een debiet van 64 l/s met een waterbereik van ≥70 m en een schuimbereik van ≥65 m. De monitor ondersteunt zowel een rechte straal als sproeipatronen voor flexibele brandbestrijdingswerkzaamheden.

| Model brandmonitor | Debiet | Bereik | Nominale druk | Verticaal draaien | Horizontale rotatie |
| PL8/64 | 64L/s | Water≥70 m Schuim ≥65 m | 1.0MPa | -35°~+70° |
0~360° |

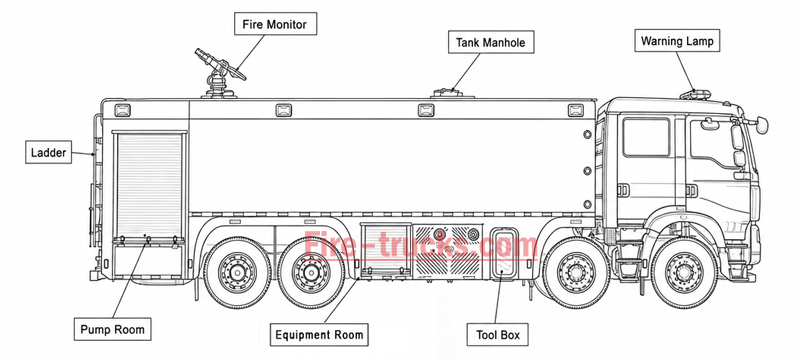

» Ⅶ.Brandbestrijdingsuitrusting:

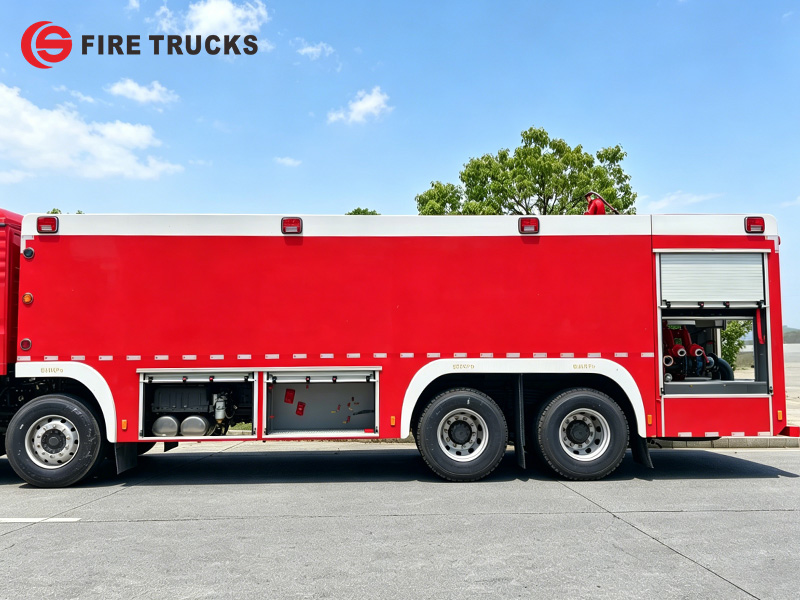

• Uitrustingsruimte
Deze compartimenten bevinden zich aan beide zijden van het voertuig en zijn uitgerust met uitrustingsrekken en opbergladen. De rekken houden brandslangen, zuigbuizen en schuimkanonnen netjes georganiseerd. De opbergladen bieden snelle toegang tot gereedschappen zoals steeksleutels, bijlen en koevoeten, waardoor de reddingsefficiëntie wordt verbeterd.

•Pompruimte:Uitgerust met brandslangen, waterverzamelaars, filters, straalpijpen, schuimkanonnen, sleutels voor zuigslangen, verloopstukken, enz.

De HOWO TX-schuimbluswagen is uitgerust met een achteraan gemonteerde CB10/120-brandpomp en een op het cabinedak gemonteerde PL8/64-monitor. De watertank heeft een inhoud van 20.000 liter en de schuimtank een inhoud van 5.000 liter. Het voertuig staat op een robuust HOWO TX 8×4-chassis dat wordt aangedreven door een MC11.46-60-motor van 460 pk. De standaarduitrusting omvat brandslangen, zuigbuizen, koppelingen, een schuimkanon en een complete gereedschapsset. Aanvullende uitrusting omvat een monitorbesturingssysteem, vloeistofniveaumeter, drukmeter, noodverlichting, achteruitrijcamera, brandblusser, aardingsvoorziening en PTO-bedieningsschakelaar. De volledige specificaties staan hieronder vermeld:
