Onderhoudstips voor de motor van de Isuzu Fire Rescue Vehicles 6HK1

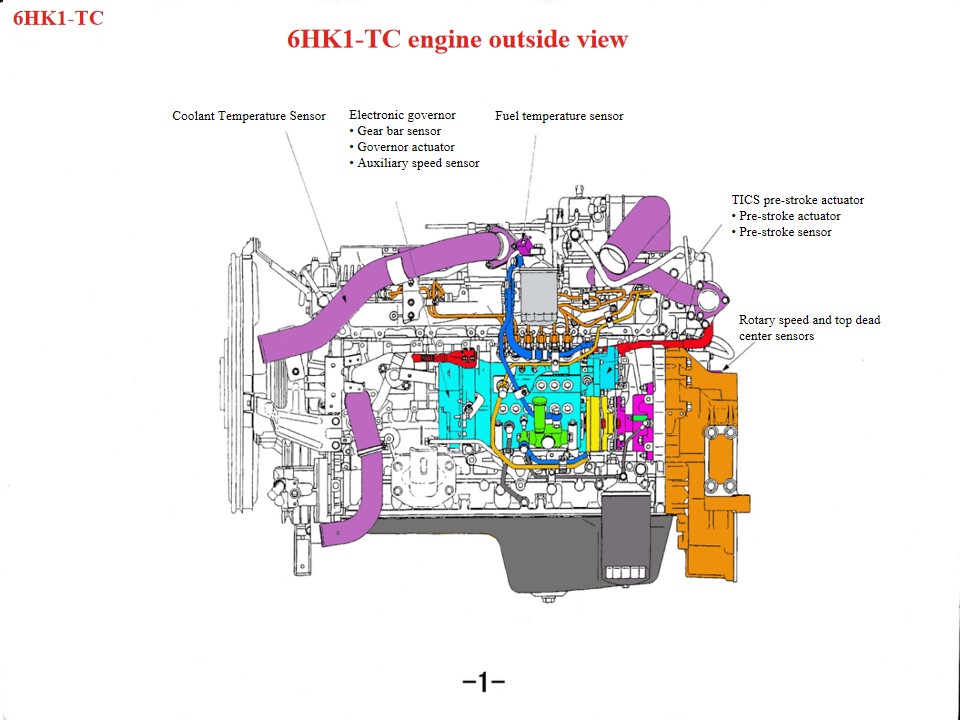

Brandweervoertuigen met een 6HK1-serie motor vormen de kern van het aandrijfsysteem voor bedrijfsvoertuigen. Sensorstoringen hebben een directe invloed op de motorprestaties en betrouwbaarheid. Veelvoorkomende storingen zijn onder andere abnormale signalen van de voertuigsnelheidssensor, die leiden tot snelheidslimieten van de ECU en brandstofafsluitingen, afwijkingen in de koelvloeistoftemperatuursensor die storingen in het koelsysteem veroorzaken, en storingen in de nokkenassensor die leiden tot fouten in de ontstekingsvolgorde. Deze storingen worden vaak veroorzaakt door veroudering van de sensor, slechte bedrading of mechanische installatieproblemen (zoals onvoldoende koppel). Een beschadigde voertuigsnelheidssensor kan er bijvoorbeeld toe leiden dat de ECU een te hoge snelheid verkeerd interpreteert en de brandstofinjectie afsnijdt, wat resulteert in een plotseling vermogensverlies bij hoge snelheden. Signaal Kleur en diameter 1 GND B/0,5 2 SIG J/0,5 3 Schild G/0,5 1 Meetpunt Weerstand (kΩ) Temperatuur ℃ Terminal 1 Terminal 2 1.21 40 3.25 0 Terminal 1 Lichaam Terminal 2 Lichaam Verbindingsstuk Terminal nr. Signaal Draadcotor/diameter (Injectiepomp kabelboom) SWP 8-aansluitingen Zwart 1 Spanning van de gouverneur-actuator - 1 RM 2 2 Gouverneurcircuit GND-1 W/1.2 3 Doelstelling rackpositie - 1 U1 2 4 Spanning van de rekpositie G/1.2 5 Gouverneurcircuit 5V-1 J/1.2 6 Reserve N-sensor (GND) BR/1.2 7 Reserve N-sensor (SIG) 0/1,2 8 Pull-down B/1.2 SWP6- klemmen Zwart G Spanning van de gouverneur-actuator - 2 R/1.2 10 Doelstelling rackpositie - 2 L/1.2 11 Gouverneurcircuit GND-2 W/1.2 12 Gouverneurscircuit SIG-GND BR/1.2 13 Gouverneurcircuit 5V-2 J/1.2 SWP 3- klemmen Zwart 14 Slap huis W1.2 15 Sub-coil (niet gebruikt) DOOR/1.2 Meetpunt Weerstand Terminal 2 Terminal 1 2,1-2,5 kJ Ω Terminal 2 Terminal 3 ∞ Terminal 2 Lichaam ∞ Terminal 1 Terminal 3

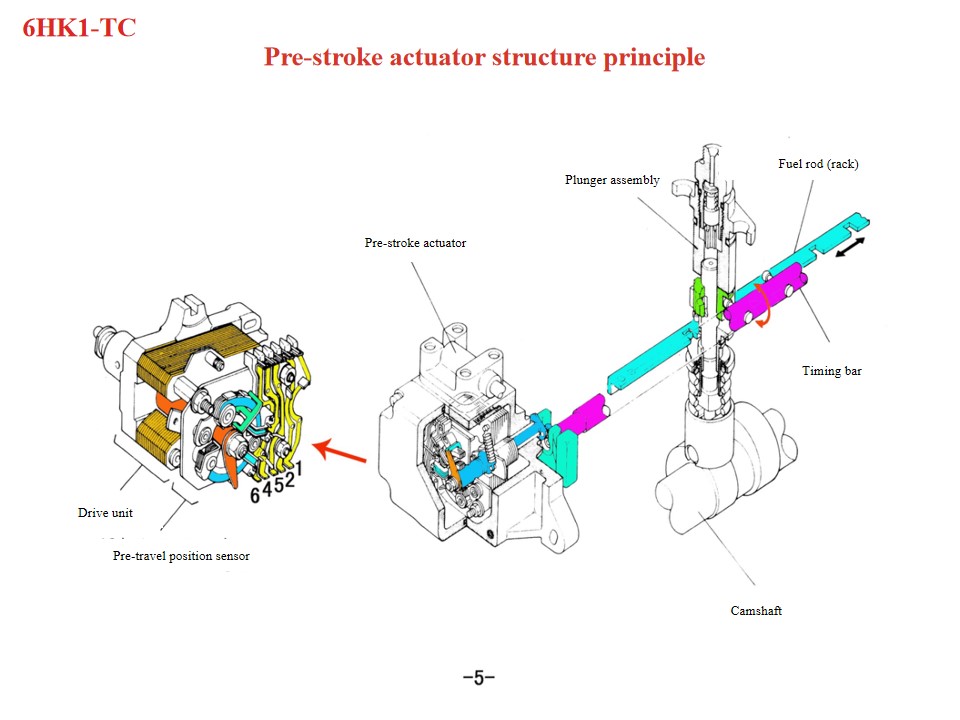

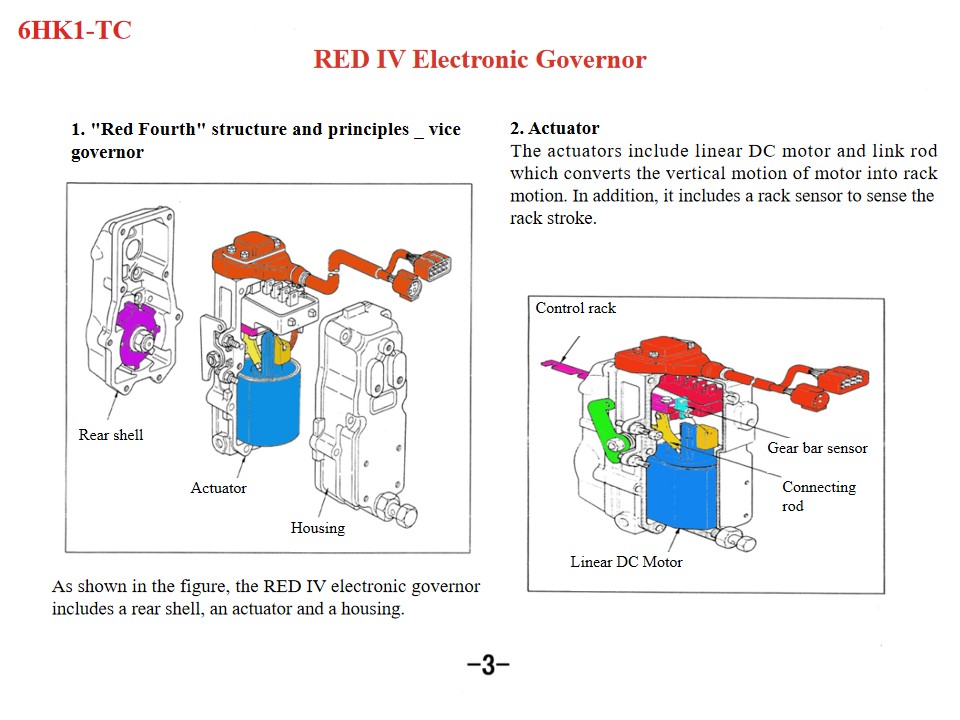

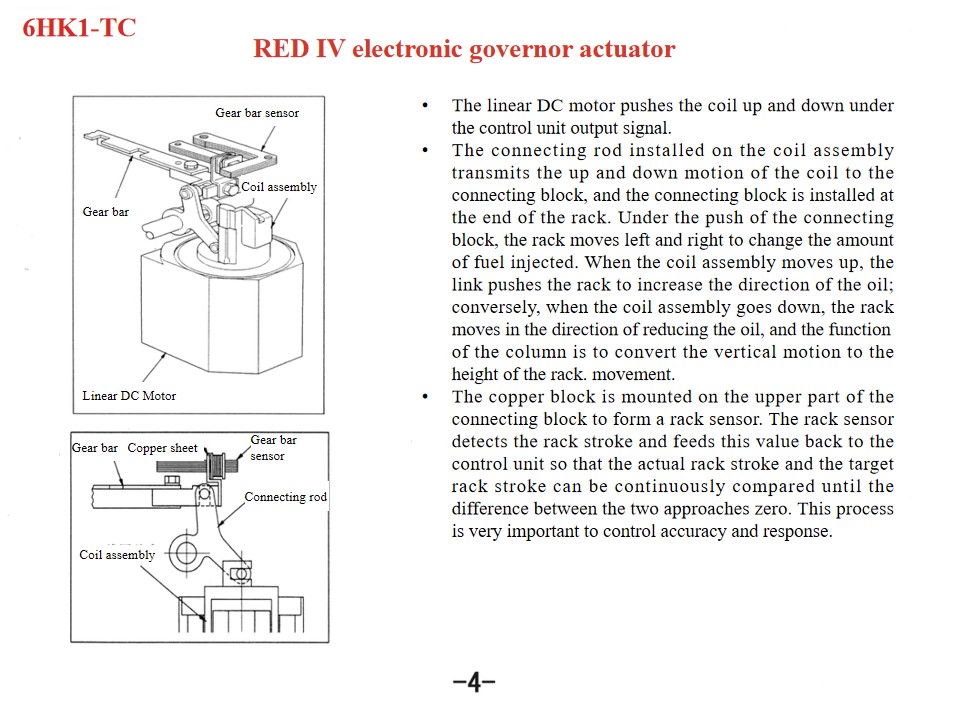

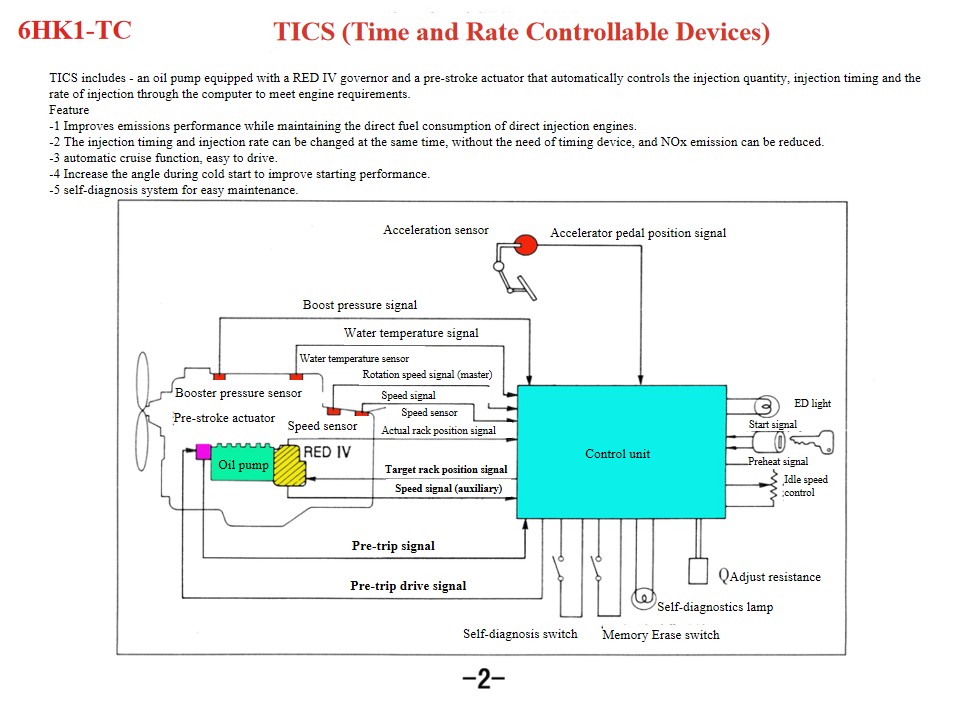

Isuzu 6HK1-TC brandweerwagens, ook wel Isuzu reddingsbrandvoertuig genoemd, diagnose en oplossingen voor motorfoutcodes. De Isuzu 6HK1-TC-motor maakt gebruik van het geavanceerde elektronische regelsysteem van de TICS-brandstofinjectiepomp en de ECU (Engine Control Unit) beschikt over zelfdiagnose. Wanneer het systeem een storing detecteert, gaat het waarschuwingslampje "CHECK ENGINE" branden en wordt de bijbehorende foutcode opgeslagen. Inzicht in de interpretatie en oplossingen van deze foutcodes kan de efficiëntie van het motoronderhoud effectief verbeteren. Veelvoorkomende foutcodes en oplossingen P-serie foutcodes P0101 (Laag voltage massa-luchtstroomsensorcircuit) Controleer de koelvloeistoftemperatuursensor en de bedrading ervan. Controleer de voedingsspanning en de aardverbinding van de sensor. Vervang de ECU of sensor indien nodig. P0102 (Massaluchtstroomsensorcircuit hoog) Controleer de brandstofkwaliteit en de staat van het filter. Reinig het brandstofsysteem. Controleer de brandstofdrukregelaar, brandstofpomp en injectorcircuits. P0103 (Massaluchtstroomsensor A-circuit hoog) Controleer het sensorsignaalcircuit op kortsluiting. Test de werking van de sensor. Vervang de sensor of ECU indien nodig. Digitale foutcodes 10 (Fout in reksensor) Controleer de racksensor en de bedrading. Controleer of de signaaloverdracht normaal is. 11 (Fout in het servosysteem van de snelheidsregelaar) Controleer de bedrijfsstatus van het servosysteem van de snelheidsregelaar. Test de bijbehorende circuitverbindingen. 14 (Fout hulpsnelheidssensor) Controleer de montagepositie van de hulpsnelheidssensor. Test de signaaluitvoer van de sensor. 15 (N-TDC-sensorfout) Controleer de aansluiting van de N-TDC-sensor Controleer de signaalnauwkeurigheid Systeemonderhoud en preventieve maatregelen SN Diagnostische artikelen Beslissingstijd Back-upcontrole gegevens Elektronische gouverneur Voordat u op reis gaat 10 Fout in reksensor 160 ms Olievrij of constant toerental Normale controle 11 Fout in het servosysteem van de gouverneur 1s Olievrij of constant toerental Normale controle 14 Fout in secundaire snelheidssensor 10s Normale controle Normale controle 15 N-TDC-sensorfout — Normale controle Normale controle 14/15 Fout in N-TDC-sensor en secundaire snelheidssensor 2,5 seconden Gebroken olie Controle uit 211 Fout brandstoftemperatuursensor 3s 20℃ Controle uit 22 Fout in de atmosferische temperatuursensor 1s 25℃ 23 Fout in de temperatuursensor van de motorkoelvloeistof 3s 55℃ Normale controle Verbindingsstuk Terminal nr. Signaal Draadcotor/diameter (Injectiepomp kabelboom) SWP 8-aansluitingen Zwart 1 Spanning van de gouverneur-actuator - 1 RM 2 2 Gouverneurcircuit GND-1 W/1.2 3 Doelstelling rackpositie - 1 U1 2 4 Spanning van de rekpositie G/1.2 5 Gouverneurcircuit 5V-1 J/1.2 6 Reserve N-sensor (GND) BR/1.2 7 Reserve N-sensor (SIG) 0/1,2 8 Pull-down B/1.2 SWP6- klemmen Zwart G Spanning van de gouverneur-actuator - 2 R/1.2 10

Isuzu 6HK1 brandweervoertuigen , ook wel genoemd Isuzu brandweerwagen , Als de motor van een Isuzu-brandweerwagen oververhit raakt, moeten eerst de volgende punten worden gecontroleerd: 1. Koelsysteem: Problemen zoals een kapotte ventilator, verstopte radiator, kapotte thermostaat of onvoldoende koelvloeistof kunnen allemaal bijdragen aan oververhitting van de motor. 2. Olie kwaliteit en kwantiteit: Slechte olie kwaliteit of onvoldoende olie kan ook oververhitting van de motor veroorzaken. 3. Mechanische storingen zoals een cilinderuitbarsting, scheuren in de cilinderbus of cilinderbus kunnen ook dit fenomeen veroorzaken. Als krachtige dieselmotor vereist de Isuzu 6HK1-motor strikte naleving van de technische specificaties voor onderhoud. De belangrijkste punten zijn: 1. Structureel begrip en demontage- en montagespecificaties Krukas-drijfstangmechanisme De cilinderbus heeft een losse pasvorm en vereist speciaal gereedschap om te voorkomen dat deze eruit valt tijdens demontage en montage. De standaard speling is 0,122–0,156 mm. De buitendiameter van de zuiger heeft een nauwe tolerantie (114,894–114,909 mm). Let tijdens de installatie op de openingsrichting van de zuigerveer en de afstelling van de "drie spelingen" (speling aan de uiteinden, speling aan de zijkanten en speling aan de achterkant). Het onderste carter is een constructie uit één stuk en moet tijdens onderhoud worden opgehesen om vervorming te voorkomen. Uitlijning van het timingsysteem Lijn tijdens de montage van de versnellingsbak de merktekens voor het krukastandwiel en het tussentandwiel uit. De B-markering van de nokkenas moet gelijk liggen met het cilinderkopoppervlak. De motor moet zich op het bovenste dode punt van de compressie van de eerste cilinder bevinden. Bij het monteren van de brandstofinspuitpomp lijnt u de timingwijzer uit met punt S op de connector en lijnt u de markering van de injectievervroeger uit met de wijzer op het pomphuis. • De lineaire gelijkstroommotor duwt de spoel omhoog en omlaag onder invloed van het uitgangssignaal van de regeleenheid. • De drijfstang die op de spoel is gemonteerd, brengt de op- en neergaande beweging van de spoel over op het verbindingsblok, en het verbindingsblok is aan het uiteinde van de tandheugel gemonteerd. Onder druk van het verbindingsblok beweegt de tandheugel naar links en rechts om de hoeveelheid ingespoten brandstof te veranderen. Wanneer de spoel omhoog beweegt, duwt de verbinding de tandheugel om de oliestroom te vergroten; omgekeerd, wanneer de spoel omlaag gaat, beweegt de tandheugel in de richting van de oliestroomvermindering, en de functie van de kolom is om de verticale beweging om te zetten in de hoogte van de tandheugel. • Het koperen blok is op het bovenste deel van het verbindingsblok gemonteerd en vormt zo een tandheugelsensor. De tandheugelsensor detecteert de tandheugelslag en stuurt deze waarde terug naar de besturingseenheid, zodat de werkelijke tandheugelslag continu kan worden vergeleken met de beoogde...

De Isuzu 4000L schuimbluswagen is ontworpen voor het bestrijden van klasse B-branden met ontvlambare vloeistoffen (bijv. petroleum, chemicaliën). Het schuimprojectiesysteem mengt water met brandblusschuim in nauwkeurige verhoudingen, waardoor een zuurstofblokkerende deken ontstaat die branden met vloeibare brandstof snel blust. Uitgerust met een tank met een grote capaciteit van 4000 liter en een hogedrukpomp, Isuzu 4.000L schuimbrandweerwagen Levert een constante schuimuitstoot tot 4000 l/min, wat snelle bestrijding van omvangrijke branden mogelijk maakt. De monitorsproeier met groot bereik spuit schuim over een afstand van 60 meter, wat de veiligheid van de operator garandeert tijdens noodsituaties in raffinaderijen, magazijnen of bosbranden. Gebruiksaanwijzing voor de Isuzu 4.000L schuimbrandweerwagen: technische parameters en procedures 1. Voertuigoverzicht De Isuzu 4000L schuimbluswagen is ontworpen voor snelle respons op branden van klasse B (ontvlambare vloeistoffen) en klasse A (vaste brandbare stoffen). Hij is gebouwd op een robuust Isuzu FVR-chassis en is voorzien van een 6HK1-TCG61 dieselmotor met een vermogen van 176 kW (240 pk) bij 2200 tpm en een koppel van 981 N·m. Het chassis voldoet aan de Euro V-emissienormen en is voorzien van een handgeschakelde negenversnellingsbak voor optimale off-road wendbaarheid. 2. Specificaties van het brandbestrijdingssysteem Waterreservoir : Capaciteit van 4.000 liter, gemaakt van corrosiebestendig roestvrij staal 304 met interne schotten voor stabiliteit. Schuimtank : 500 liter polyethyleentank, compatibel met AFFF (Aqueous Film-Forming Foam) of AR-AFFF (Alcoholbestendig) concentraten. Proportioneringssysteem : Elektronisch geregeld schuiminductiesysteem met instelbare verhouding (1–10%) via een draaiknop op het pomppaneel. Pompeenheid : Centrifugaalpomp (model NH30) op het middenschip, met een capaciteit van 4000 l/min bij een druk van 1,0 MPa. Maximale aanzuighoogte: 7 meter. 3. Afvoerapparatuur Dakgemonteerde monitor : Telescopische monitor met afstandsbediening, 360° rotatie, bereik van 70 meter (water) en 55 meter (schuim). Debiet instelbaar van 100 tot 3800 l/min. Handlijnhaspels : Twee 30 meter lange, met rubber beklede slangen van klasse B (Φ65 mm) met instelbare nevel-/rechte straalsproeiers (maximaal 500 l/min). Achterbumperhaspel : 20 meter hogedrukslang (Φ25 mm) voor hulpwerkzaamheden (200 L/min). 4. Controle- en bewakingssystemen Pomppaneel : Gecentraliseerde interface met analoge drukmeters, toerenteller en digitale weergave van de schuimverhouding. Inclusief handmatige bediening voor het pomptoerental (0-2500). Cabine Display : 7-inch LCD-scherm voor realtime bewaking van het water-/schuimniveau, de pompstatus en de motordiagnose. Verlichting : Vier 500W LED-schijnwerpers (360° draaibaar), twee waarschuwingslichten aan de achterzijde en scèneverlichting die voldoet aan de NFPA 1901-normen. 5. Operationele procedure Stap 1: Controles vóór implementatie Controleer het water-/schuimnivea...
