Hoe test je het schuimsysteem op een schuimbrandweerwagen?

Hoe test je het schuimsysteem op een schuimbrandweerwagen?

June 05, 2026

De schuimbrandweerwagen is de kernuitrusting voor het bestrijden van branden met ontvlambare vloeistoffen. Door schuimconcentraat nauwkeurig met water te mengen in verhoudingen van 1%, 3% of 6% (nauwkeurigheid ±0,5%), levert deze schuimbrandweerwagen een gelijkmatige schuimdeken voor vliegtuigbrandstofbranden op luchthavens of tankbranden in raffinaderijen. De roestvrijstalen schuimtank en het intelligente doseersysteem garanderen nul mengfouten, verhogen de brandblusefficiëntie met meer dan 50% en verminderen schuimverspilling met 30%. Het is de onzichtbare beschermer van industriële brandveiligheid.

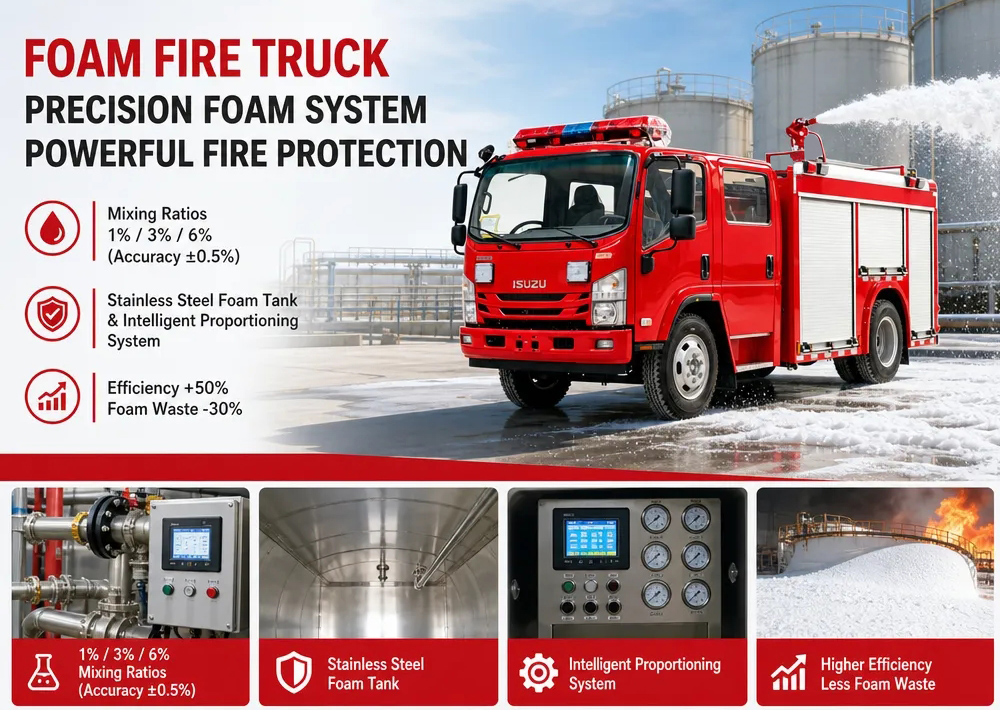

how to test foam system on fire truck

Het kernwerkingsprincipe en de belangrijkste testprocedures van het schuimsysteem van de schuimbrandweerwagen zijn voor veel klanten een belangrijk aandachtspunt. Laten we er vandaag meer over leren.

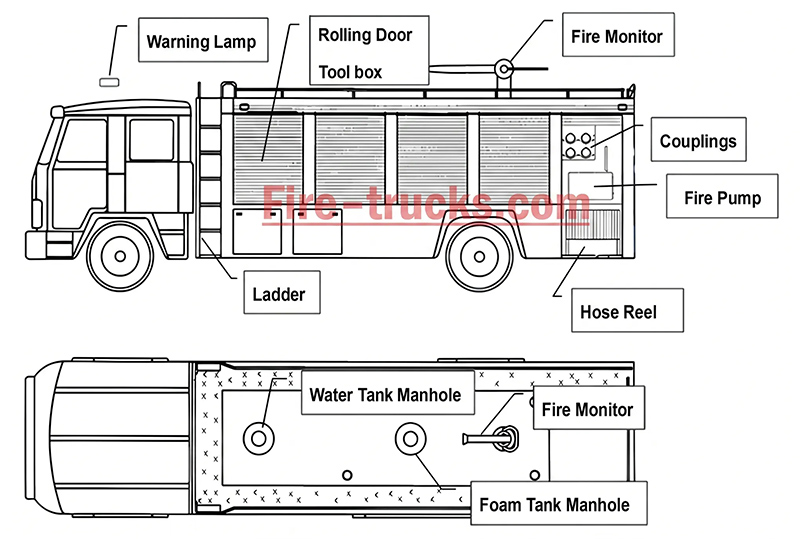

ISUZU 4x2 Foam Fire Truck Structure Drawing


1. Drie belangrijke onderdelen van het schuimsysteem van de schuimbrandweerwagen

1.1 Schuimtank
Constructie van 304 roestvrij staal (bodemplaat van 4 mm, zijplaten van 3 mm), corrosiebestendig ontwerp, uitgerust met mangatdeksel, niveaumeter, aftapopening en ontluchtingsklep.

1.2 Schuimproportioner
Geïnstalleerd in de waterleiding, creëert een vacuüm wanneer water erdoor stroomt en zuigt schuimconcentraat in de waterstroom. Veelgebruikte mengverhoudingen: 1%, 3% en 6%.

1.3 Schuimmonitor en sproeiers
Op het dak gemonteerd of handbediend, horizontale rotatie van 360°, verticale kanteling van -30° tot 80°, geschikt voor het produceren van geëxpandeerd schuim voor brandbestrijding.

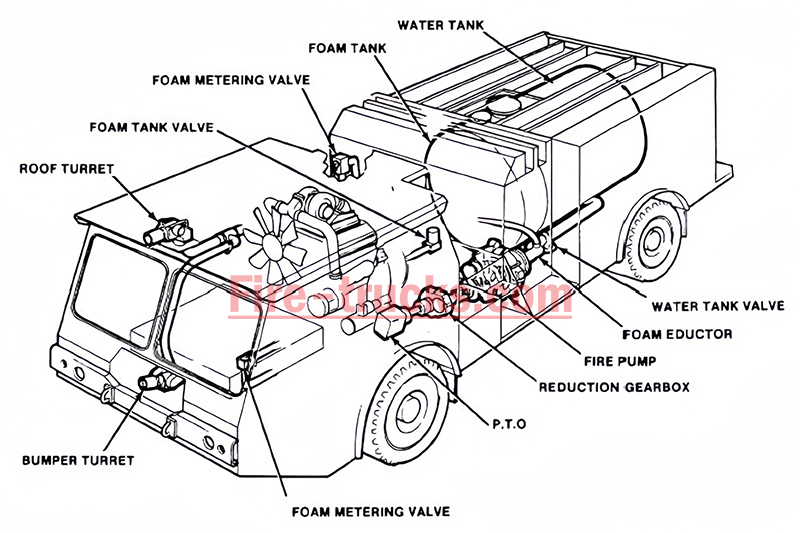

how to test foam system on ISUZU fire truck


2. Kernwerkingsprincipe van het schuimsysteem

2.1 Doseersysteem
Water stroomt door de proportioner → creëert een vacuüm → zuigt schuimconcentraat uit de schuimtank → mengt volgens de ingestelde verhouding (1%, 3% of 6%) → schuimoplossing stroomt naar de pomp.

2.2 Drukverhoging door de pomp
De schuimoplossing komt de centrifugaalpomp binnen → wordt onder druk gebracht tot 1,0-1,2 MPa → wordt via leidingen naar de uitlaatopeningen of monitor geleid.

2.3 Schuimexpansie
De schuimoplossing onder druk gaat door het schuimsproeistuk → lucht wordt meegevoerd → de oplossing zet uit tot afgewerkt schuim → de schuimdeken bedekt het brandstofoppervlak → sluit zuurstof af en onderdrukt de brand.

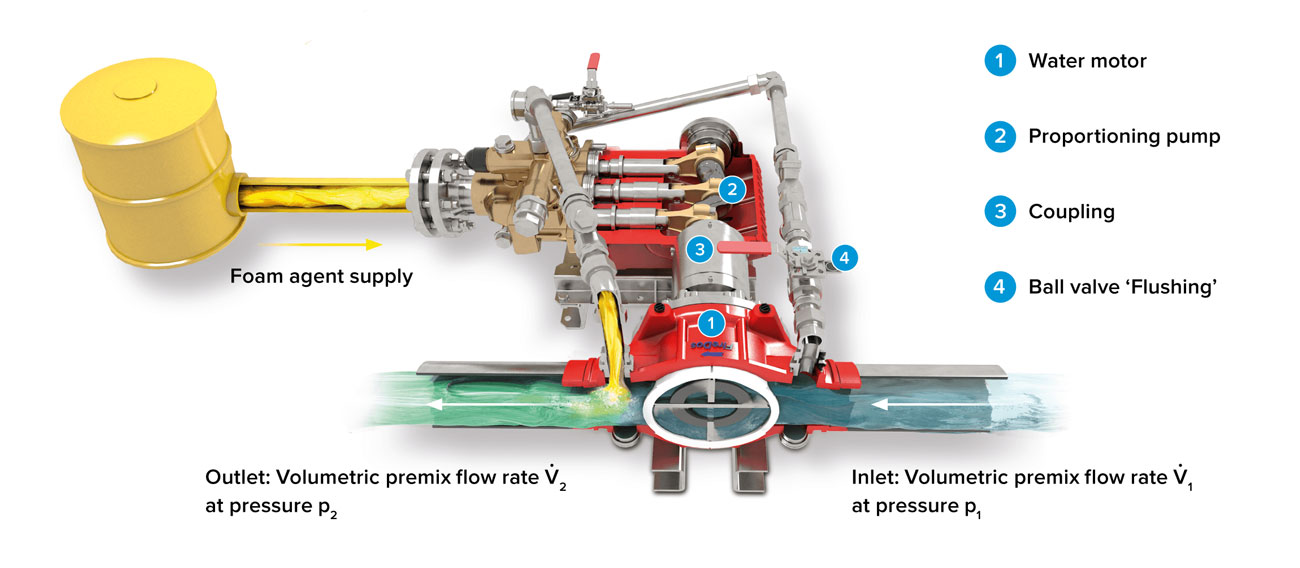

ISUZU 4x2 fire truck foam proportioner adjustment


3. Materiaal- en componentselectie

Om klanten een meer perfecte schuimbrandweerwagen te bieden, selecteert Fire TRUCKS de beste materialen en componenten voor het schuimsysteem.

3.1 Schuimtanksysteem (kern voor opslag en corrosiebescherming)



Constructielaag Materiaal / proces Functie
Binnentank 304 roestvrij staal (bodem 4 mm, zijkanten 3 mm) Corrosiebestendigheid, compatibiliteit met schuimconcentraat
Mangateksel Snelvergrendelingsmechanisme Gemakkelijke toegang voor vullen en reinigen
Niveaumeter Visuele meter Realtime bewaking van het niveau van het schuimconcentraat
Ontluchtingsklep Drukontlasting Voorkomt vacuüm of overdruk in de tank

3.2 Doseersysteem (mengactuator)

  • Schuimproportioner:Geïnstalleerd in de waterleiding, gebruikt het venturi-effect om schuimconcentraat aan te zuigen. Veelvoorkomende verhoudingen: 1%, 3%, 6%

  • Besturingstypen:Handmatig, halfautomatisch of volledig automatisch

  • Pickupregel:Roestvrijstalen of versterkte slang met zeef om verstopping te voorkomen

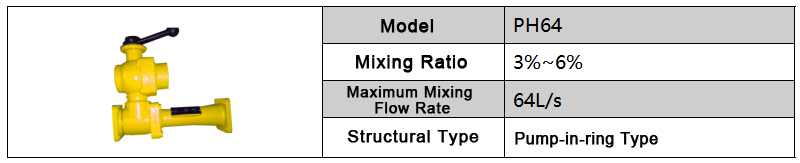

SUZU foam proportioner calibration method

3.3 Afvoersysteem (schuimafgifte)

  • Schuimmonitor:Dakgemonteerd, 360° rotatie, waterbereik ≥65m, schuimbereik ≥60m

  • Schuimmondstukken:Lucht-aspirerend ontwerp, zet schuimoplossing om in kant-en-klaar schuim

  • Leidingen:Naadloos staal of aluminiumlegering, flensverbindingen, flexibele koppelingen bij trillingspunten

3.4 Hulpsysteem (functionele garantie)

  • Spoelsysteem:Spoeling met schoon water na elk gebruik → voorkomt kristallisatie van schuimresten en verstopping

  • Koelsysteem:Koelwaterleiding voor aftakas (PTO) tijdens langdurige schuimoperaties

  • Bedieningspaneel:Digitale display, manometers, noodstop, systeemstatusindicatoren


4. Voorafgaande inspectie

Voordat tests worden uitgevoerd, is een grondige voorafgaande inspectie essentieel. Dit is de eerste verdedigingslinie tegen potentiële problemen die de prestaties van het schuimsysteem kunnen beïnvloeden.

4.1 Visuele inspectie
Begin met het visueel inspecteren van alle componenten van het schuimsysteem. Controleer de schuimtank op schade, zoals scheuren of deuken die lekkages kunnen veroorzaken. Onderzoek de schuimverhouding, slangen, mondstukken en kleppen op slijtage. Let op losse verbindingen, corrosie of geblokkeerde passages. Beschadigde onderdelen moeten onmiddellijk worden vervangen om problemen tijdens het testen te voorkomen.

4.2 Vloeistofniveaus
Zorg ervoor dat de schuimconcentraat-tank tot het juiste niveau is gevuld. De juiste hoeveelheid schuimconcentraat is noodzakelijk om de juiste schuimconcentratie te produceren. Controleer ook de watertank om voldoende water beschikbaar te hebben voor de test. Een onvoldoende watervoorraad kan leiden tot onnauwkeurige testresultaten en onjuiste schuimvorming.

4.3 Documentencontrole
Bekijk de onderhoudsrapporten van de schuimbrandweerwagen, inclusief eerdere testrapporten en servicegeschiedenis. Deze informatie helpt bij het identificeren van eerdere problemen en het voorspellen van mogelijke problemen bij de huidige test.


5. Statische drukt test

De statische drukt test controleert de integriteit van het schuimsysteem onder druk zonder daadwerkelijk schuim te laten stromen.

5.1 Systeemisolatie
Isoleer eerst het schuimsysteem van de rest van de brandweerwagen. Sluit alle kleppen om terugstroming tussen het schuimsysteem en het watersysteem te voorkomen. Deze stap zorgt ervoor dat de test de druk binnen het schuimsysteem nauwkeurig meet.

5.2 Drukopbouw
Breng de gespecificeerde druk aan op het schuimsysteem met een manometer. De druk moet de aanbevelingen van de fabrikant volgen. Houd de manometer zorgvuldig in de gaten gedurende een bepaalde periode om eventuele drukverlaging te observeren. Een drukverlaging kan wijzen op een lek in het systeem dat moet worden gerepareerd voordat verdere tests worden uitgevoerd.

5.3 Lekdetectie
Voer tijdens het handhaven van de druk een grondige visuele inspectie van het gehele systeem uit op tekenen van lekkage. Controleer rond kleppen, fittingen en slangen op druppels, spuiten of plasvorming. Als lekken worden gevonden, markeer de locaties en onderneem corrigerende actie om ze te repareren.


6. Schuimverhoudings test

Een van de belangrijkste aspecten van het schuimsysteem van een schuimbrandweerwagen is het vermogen om schuimconcentraat nauwkeurig met water te mengen in de juiste verhouding.

6.1 Monsterverzameling
Start het schuimsysteem en laat het kort draaien om te zorgen dat het systeem goed is voorbereid. Verzamel vervolgens schuimmonsters van verschillende punten in het systeem, zoals het mondstuk. Deze monsters worden gebruikt om de werkelijke schuim-tot-waterverhouding te bepalen.

6.2 Verhoudingsmeting
Gebruik een refractometer of ander geschikt testapparaat om het percentage schuimconcentraat in de verzamelde monsters te meten. Vergelijk de gemeten verhouding met de door de fabrikant aanbevolen verhouding. Als de verhouding niet overeenkomt, kan dit wijzen op een probleem met de schuimverhoudingregelaar.

6.3 Verhoudingregelaar afstelling
Als de gemeten verhouding niet binnen het acceptabele bereik ligt, stel dan de schuimproportioner af. Dit kan inhouden dat de instelling van de proportioner wordt gewijzigd of dat er wordt gecontroleerd op verstoppingen of storingen. Herhaal het verzamelen van monsters en de verhoudingsmeting totdat de juiste verhouding is bereikt.

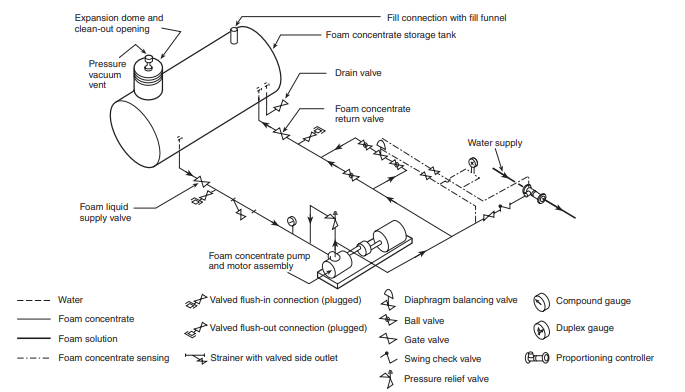

ISUZU foam fire truck proportioning system troubleshooting


7. Schuimafvoertest

De schuimafvoertest beoordeelt het vermogen van het systeem om schuim effectief te produceren en te verdelen met de vereiste snelheid.

7.1 Debiet van de straalpijp en sproeipatroon
Bevestig de geschikte straalpijp aan de slang en zorg ervoor dat het systeem gelijkmatig schuim produceert. Observeer het debiet en het sproeipatroon vanuit de straalpijp. Het debiet moet voldoen aan de specificaties van het schuimsysteem. Het schuimsproeipatroon moet gelijkmatig zijn en het doelgebied effectief bedekken. Als het debiet te laag is of het sproeipatroon ongelijkmatig is, kan dit wijzen op een verstopte straalpijp of een storing van de pomp.

7.2 Dekgebied
Meet het gebied dat door het schuim wordt bedekt. Dit is belangrijk voor het beoordelen van hoe effectief het systeem een brand in een specifieke ruimte kan blussen. Zorg ervoor dat het dekgebied voldoet aan de ontwerpvereisten van de schuimbluswagen. Als het dekgebied onvoldoende is, moeten de instellingen van de straalpijp of het schuimsysteem mogelijk worden aangepast.

7.3 Schuimkwaliteit
Beoordeel de kwaliteit van het afgevoerde schuim. Het schuim moet stabiel zijn met een goede consistentie en textuur. Het moet zich aan oppervlakken hechten en niet te snel uiteenvallen. Schuim van slechte kwaliteit biedt mogelijk onvoldoende brandbestrijdingsvermogen. Let op tekenen van overmatige afvloeiing, wat kan wijzen op te veel water in het mengsel of problemen met het schuimconcentraat.


8. Onderhoud na de test

Na het voltooien van alle tests is goed onderhoud na de test essentieel om het schuimsysteem in optimale staat te houden.

8.1 Doorspoelen van het systeem
Spoel het volledige schuimsysteem door met vers water om achtergebleven schuimconcentraat en onzuiverheden te verwijderen. Dit helpt corrosie en verstoppingen in systeemonderdelen te voorkomen. Open alle kleppen en laat water gedurende voldoende tijd door slangen en straalpijpen stromen.

8.2 Reinigen van onderdelen
Reinig alle toegankelijke onderdelen, zoals straalpijpen en filters. Verwijder vuil, resten of opgedroogd schuim dat tijdens het testen kan zijn opgehoopt. Dit zorgt ervoor dat de onderdelen de volgende keer dat het schuimsysteem wordt gebruikt correct functioneren.

8.3 Registratie bijhouden
Registreer alle testresultaten, waaronder drukmetingen, schuimproportioneringsverhoudingen, debieten en eventueel uitgevoerd onderhoud of reparaties. Deze registratie dient als belangrijke referentie voor toekomstige tests en helpt de operationele prestaties van het schuimsysteem in de loop der tijd te volgen.


9. Acceptatiecriteria voor de test



Test Acceptatiecriteria
Statische druktest Geen drukdaling >5%, geen zichtbare lekkages
Schuimproportioneringstest Gemeten verhouding binnen ±0,5% van de ingestelde verhouding (bijv. 2,5%-3,5% voor een instelling van 3%)
Schuimafvoertest - debiet Voldoet aan de systeemspecificaties
Schuimafvoertest - patroon Gelijkmatig, zonder onderbrekingen
Schuimafvoertest - kwaliteit Stabiel, goede consistentie, voldoende expansie

10. Aanbevolen testfrequentie



Test Aanbevolen frequentie
Visuele inspectie Maandelijks
Controle van vloeistofniveau Voor elk gebruik
Statische druktest Jaarlijks
Schuimproportioneringstest Jaarlijks of na enig onderhoud
Schuimafgiftetest Jaarlijks of wanneer de schuimkwaliteit wordt vermoed onvoldoende te zijn
Monstername van schuimconcentraat Elke 6 maanden

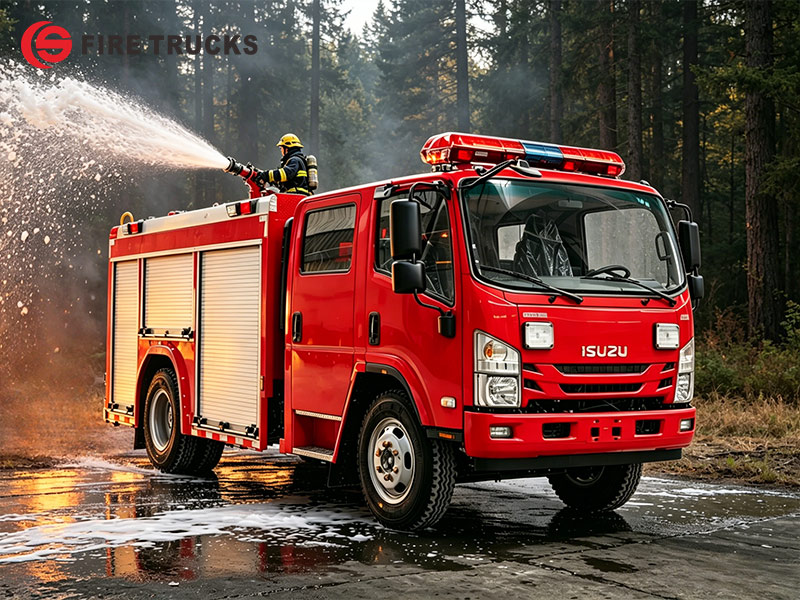

ISUZU 4x2 fire truck foam quality test

11. Veelvoorkomende problemen en oorzaken



Probleem Mogelijke oorzaak
Druk daalt tijdens statische test Lek in leidingwerk, klep of afdichting
Onjuiste schuimverhouding Instelling van de menger onjuist, verstopte aanzuigleiding, lege schuimtank
Lage stroomsnelheid Verstopte sproeier, pompprobleem, lage watertoevoer
Ongelijkmatig sproeipatroon Verstopping van de sproeier, onjuist type sproeier
Slechte schuimkwaliteit (waterig) Lage concentraatverhouding, verlopen concentraat
Schuim valt te snel uiteen Verkeerd type concentraat, verontreiniging
Geen schuim Menger werkt niet, schuimtank leeg

12. Conclusie

Het testen van het schuimsysteem op een schuimbrandweerwagen is essentieel om betrouwbare prestaties te garanderen bij het bestrijden van branden met ontvlambare vloeistoffen. Een goed getest schuimsysteem kan het verschil betekenen tussen een beheersbare brand en een grote ramp.

De volledige testreeks omvat vijf hoofd stappen:

  1. Inspectie vóór de test– Visuele controles, vloeistofniveaus, documentbeoordeling

  2. Statische druktest– Controleert op lekken in leidingwerk en afdichtingen

  3. Schuimproportioneertest– Controleert de juiste verhouding tussen concentraat en water (1%, 3% of 6%)

  4. Schuimafgiftetest– Beoordeelt stroomsnelheid, sproeipatroon, dekking en schuimkwaliteit

  5. Onderhoud na de test– Spoelen van het systeem, reinigen van onderdelen, bijhouden van gegevens

Regelmatig testen met de aanbevolen tussenpozen — gecombineerd met juiste documentatie en veiligheidsmaatregelen — beschermt zowel personeel als apparatuur en zorgt ervoor dat het schuimsysteem werkt wanneer het het hardst nodig is.
