Hoe werkt een brandpomp? Het werkingsprincipe van een brandweerwagenpomp uitgelegd

Hoe werkt een brandpomp? Het werkingsprincipe van een brandweerwagenpomp uitgelegd

July 10, 2026

Een brandpomp is het hart van het watertoevoersysteem van elke brandweerwagen. Of het nu gaat om een woningbrand, industriële noodsituatie, luchthavenincident of natuurbrandoperatie, de brandpompop een brandweerwagenis verantwoordelijk voor het leveren van water onder hoge druk aan slangen, waterkanonnen en schuimsystemen.Het centrifugale waaierontwerp en het door PTO aangedreven systeem zorgen voor een stabiele druk en hoge debieten, waardoor de effectiviteit van brandbestrijding direct met meer dan 40% toeneemt, terwijl de responstijd met 3 keer wordt verkort. Het kan de onzichtbare bewaker van brandbestrijdingsoperaties en de technische hoeksteen van moderne noodhulp worden genoemd.

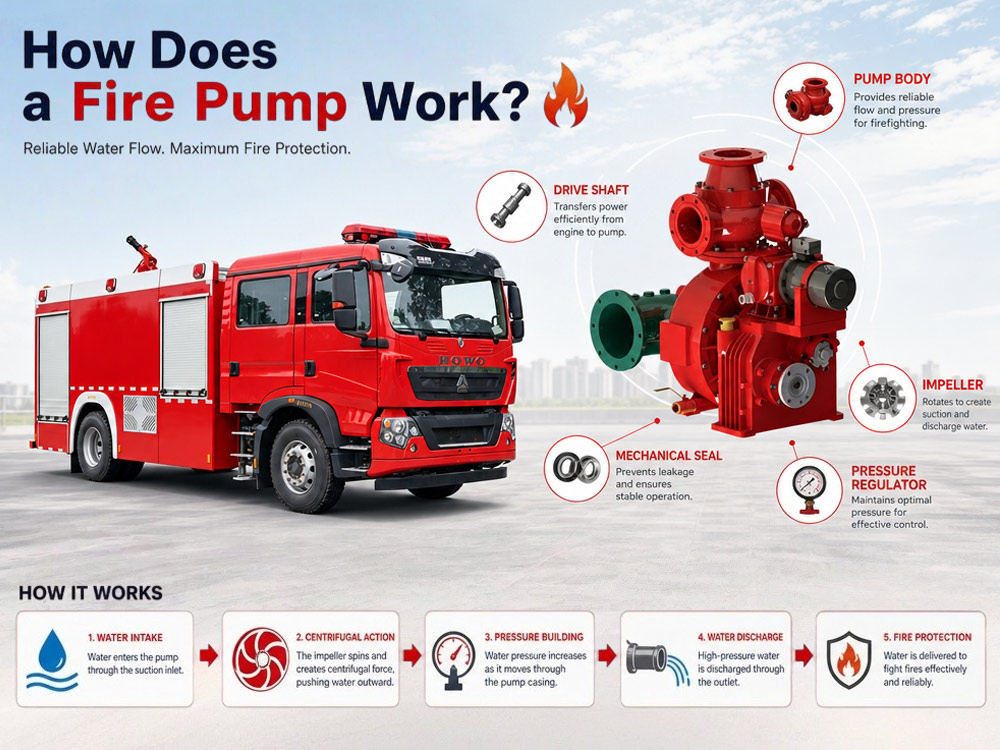

how does a fire pump work

Leer hoe een brandpomp werkt, inclusief het werkingsprincipe, de belangrijkste onderdelen, het waterstroomproces, drukopwekking en toepassingen. Ontdek hoe pompen op brandweerwagens een betrouwbare watervoorziening voor brandbestrijding leveren en hoe u de juiste pomp voor uw brandweervoertuig kiest.Laten we er vandaag meer over leren.


» I. Eerst moeten we de drie belangrijkste onderdelen van het brandpompsysteem kennen:

1. Waaier:Het roterende onderdeel dat water aanzuigt en het door centrifugale kracht naar buiten werpt. Meestal gemaakt van brons, roestvrij staal of gietijzer.

2. Pomphuis:De behuizing die de waaier bevat en de waterstroom geleidt. Ontworpen om snelheid om te zetten in druk.

3. Krachtafnemer (PTO):De mechanische verbinding die motorvermogen van de transmissie van de wagen naar de brandpomp overbrengt.


» II. Nadat we de belangrijkste onderdelen kennen, is het kernwerkingsprincipe van de brandpomp als volgt:

1. Vermogen wordt via de PTO van de motor overgebracht

De motor van de wagen drijft de PTO aan, die verbonden is met de pompas. Wanneer de bediener de PTO inschakelt, wordt het motorvermogen omgeleid om de waaier van de pomp met hoge snelheid te laten draaien.

2. De waaier begint te draaien

De waaier draait met 1.500–2.500 TPM en zuigt water via de zuiginlaat de pomp in. De draaiende waaierbladen creëren een lagedrukzone in het midden, waardoor water wordt aangezogen uit de watertank aan boord, brandkraan of natuurlijke waterbron.

3. Centrifugale kracht verhoogt de waterdruk

Terwijl de waaier draait, werpt deze water door centrifugale kracht naar buiten. De snelheid van het water neemt toe wanneer het van het midden naar de buitenrand van de waaier beweegt. Het pomphuis zet deze snelheid vervolgens om in druk, waardoor water onder hoge druk via de uitlaatopening naar buiten wordt gestuwd.

4. Water onder hoge druk verlaat de uitlaatopening

Water onder druk (doorgaans 0,8–1,2 MPa) verlaat de uitlaatopening en wordt naar brandslangen, waterkanonnen of schuimproportioneersystemen geleid voor brandbestrijdingsoperaties.


» III. Waar haalt de brandpomp water vandaan?

De brandpomp kan water uit drie bronnen aanzuigen:

Watertank aan boord:De primaire waterbron voor de eerste aanval. Typische capaciteit: 2.000–12.000 liter. Levert onmiddellijk watervoorziening bij aankomst.

Brandkraan:Aangesloten via toevoerslangen. Levert een continue watervoorziening voor langdurige operaties. De druk van de brandkraan helpt de pomp de waterstroom te behouden.

Natuurlijke waterbron (aanzuigen):Meren, rivieren, vijvers of zwembaden. De pomp gebruikt een voorvulsysteem om lucht uit de zuigslang te verwijderen voordat water wordt aangezogen. Maximale theoretische zuighoogte op zeeniveau: ongeveer 10 meter (33 voet). Effectieve aanzuigdiepte: doorgaans 7–8 meter.

Aanzuigproces:

  1. Sluit de stijve zuigslang aan op de pompinlaat

  2. Dompel de zeef minstens 60–90 cm onder het wateroppervlak

  3. Schakel de voorpomp in om lucht uit de slang en pomp te verwijderen

  4. Er ontstaat vacuüm, atmosferische druk duwt het water omhoog

  5. Water vult de pomp, waarna de centrifugaalpomp het onder druk brengt


» IV. Systeemonderdelen en kernfuncties van de brandpomp:

Zuiginlaat:Waar water de pomp binnenkomt. Typische grootte: DN100–DN150. Uitgerust met een zeef om te voorkomen dat vuil binnendringt.

Afvoeruitlaat: Waar water onder druk naar buiten komt. Typische maat: DN65–DN80 (standaarduitlaten). Uitgerust met kleppen om de waterstroom naar slangen of waterkanonnen te regelen. Meerdere uitlaten maken gelijktijdig gebruik mogelijk.

Waaier: Het roterende onderdeel dat de waterstroom creëert. Zet mechanische energie om in kinetische energie. Meestal gemaakt van brons (corrosiebestendig), roestvrij staal (duurzaam, lange levensduur) of gietijzer (kosteneffectief voor standaardtoepassingen).

Pomphuis: De behuizing die de waterstroom geleidt. Ontworpen om snelheid om te zetten in druk. Veelvoorkomende ontwerpen: slakkenhuis (spiraalvorm voor een gelijkmatige stroming) en diffusorhuis (voor hogere efficiëntie).

Vulvacuümsysteem: Verwijdert lucht uit de pomp en de aanzuigslang vóór het aanzuigen. Typen zijn onder andere:

  • Vacuümvuller: Ontwerp met roterende schoepen of zuiger. Snel en efficiënt. Het meest gebruikelijk in moderne brandweerwagens.

  • Uitlaatvuller: Gebruikt motoruitlaatgassen om een vacuüm te creëren. Eenvoudig maar minder effectief.

  • Elektrische vuller: Aangedreven door een motor. Kan vullen zonder dat de pomp draait. Beschermt de mechanische afdichting tegen schade door drooglopen.

Drukontlastklep: Voorkomt overdruk. Opent wanneer de druk de ingestelde limiet overschrijdt. Beschermt slangen, pomp en brandweerlieden.

Drukregelaar: Handhaaft automatisch de ingestelde druk. Past het motortoerental aan om veranderingen in de waterstroom te compenseren. Vermindert de werklast van de bediener. Beschikbaar in drukmodus (handhaaft vooraf ingestelde druk) en toerentalmodus (handhaaft vooraf ingesteld motortoerental).

PTO (krachtafnemer): De verbinding tussen motor en pomp. Brengt het motorvermogen over om de pomp aan te drijven. Brandweerwagens gebruiken doorgaans een sandwich-PTO (gemonteerd tussen motor en transmissie) voor volledig vermogensafgifte.


» V. Pompselectie per toepassing:

1. Vergelijking van typen brandweerpompen



Pomptype Voordelen Typische toepassingen
Eentraps centrifugaalpomp Hoge wateropbrengst, eenvoudig ontwerp, kosteneffectief Gemeentelijke brandweerwagens
Tweetraps brandweer pomp Hogere druk, schakelbare modi Brandbestrijding in hoogbouw, lange slanguitzetten
Midship-brandweer pomp Betere balans, stabiele werking Standaard brandweervoertuigen
Achteraan gemonteerde brandweer pomp Eenvoudiger onderhoud, betere koeling Luchthaven- en industriële voertuigen

2. Brandweer pomp versus standaard waterpomp

Vergelijkingsitem Brandweer pomp Standaard waterpomp
Werkdruk Hoog (0,8–2,5 MPa) Lager (0,2–0,6 MPa)
Debiet Hoog (1.200–6.000 L/min) Gemiddeld (500–2.000 L/min)
Continue werking Ja (ontworpen voor langdurig gebruik) Afhankelijk van het model
Aangedreven door aftakas Ja Meestal niet
Voldoen aan brandbestrijdingsnormen Ja (NFPA, EN, GB gecertificeerd) Nee
Toepassingsgebieden Brandbestrijding en redding Industriële, agrarische en huishoudelijke watervoorziening


3. Aanbevelingen voor toepassingsscenario's



Toepassing Aanbevolen pomp Reden
Gemeentelijke brandbestrijding Eentrapspomp (1.200–3.000 L/min) Kosteneffectief, voldoende voor de meeste branden
Hoge gebouwen Tweetrapspomp (2.000–4.000 L/min) Hogere druk voor verticale opvoerhoogte
Petrochemische fabrieken Tweetrapspomp (3.000–6.000 L/min) Hoog debiet en druk voor industriële branden
Reddingsoperaties bij vliegtuigongelukken op luchthavens Achteraan gemonteerde pomp (4.000–6.000 L/min) Hoog debiet, eenvoudiger onderhoud
Bosbrandbestrijding Eentrapspomp (1.000–2.000 L/min) Lichtgewicht, draagbaar

» VI. Hoe bouwt de brandpomp druk op?

De brandpomp bouwt druk op door middel van centrifugale kracht. Wanneer de waaier draait, zuigt deze water naar het midden en werpt het met hoge snelheid naar buiten. Het pomphuis zet dit water met hoge snelheid om in druk door het af te remmen.

Factoren die de druk beïnvloeden:

  • Wielrotatiesnelheid:Snellere rotatie = hogere druk. De wielrotatiesnelheid is recht evenredig met het motor-RPM.

  • Motor-RPM:Hogere motorsnelheid = snellere wielrotatie = hogere druk. Bedienen kan de druk regelen door het motorgas aan te passen of de drukregelaar te gebruiken.

  • Pompontwerp:Twee-traps pompen kunnen een hogere druk bereiken dan één-traps pompen door twee impellers in serie te gebruiken.

  • Pijpdikte:Kleinere diameter = hogere druk maar lagere doorstroming. Grotere diameter = lagere druk maar hogere doorstroming. De operator moet druk en doorstroming afstemmen op de brandbestrijdingstaak.

  • Watervoorziening:Een voldoende watervoorziening is essentieel voor het handhaven van de druk. Onvoldoende toevoer veroorzaakt drukval.


» VII. Veelvoorkomende problemen met brandpompen en oplossingen

1. Pomp kan niet aanzuigen

Mogelijke oorzaken: Luchtlek in de aanzuigslang, verstopte zeef, primer werkt niet.

Oplossingen: Controleer en draai alle aansluitingen van de aanzuigslang vast; reinig de zeef; inspecteer het primersysteem (vacuümpomp of elektrische primer) en repareer indien nodig.

2. Lage waterdruk

Mogelijke oorzaken: Verstopte zeef, onvoldoende motor-RPM, versleten impeller, lucht in het systeem.

Oplossingen: Reinig de zeef; verhoog de motorsnelheid; controleer de impeller op slijtage en vervang indien nodig; controleer op luchtlekken en primeer opnieuw.

3. Cavitatie

Vorming: Cavitatie ontstaat wanneer de pomp onvoldoende water ontvangt. De impeller draait in een mengsel van water en dampbellen. Wanneer deze bellen instorten, creëren ze schokgolven die de impeller beschadigen en sterke drukfluctuaties veroorzaken.

Hoe te vermijden: Laat de pomp nooit sneller draaien dan de watertoevoer kan leveren; monitor de aanzuigdruk; verlaag de pompsnelheid als het vacuüm te hoog is; zorg dat de zeef niet verstopt is.

4. Waterlekkage

Te controleren: Controleer alle afdichtingen en pakkingen; inspecteer de pomphuis op scheuren; zorg dat aftapkranen gesloten zijn; vervang versleten afdichtingen onmiddellijk.

5. Oververhitting

Oorzaken: Pomp draait droog, onvoldoende koeling, langdurige werking zonder waterstroom.

Onderhoudstips: Laat de pomp nooit zonder water draaien; zorg dat de koelcircuits vrij zijn; laat de pomp afkoelen tussen werkzaamheden; controleer regelmatig het thermisch veiligheidsventiel.


» VIII. Praktijkvoorbeeld: Upgrade van brandpomp bij gemeentelijke brandweer

Achtergrond:

Een gemeentelijke brandweer met een vloot verouderde brandweerwagens moest de pompsystemen op drie voorste voertuigen upgraden. De bestaande pompen konden de druk tijdens brandbestrijding in hoge gebouwen slecht behouden en hadden vaak onderhoud nodig.

Uitdaging:

  • Onstabiele druk op hoogtes boven 50 meter

  • Trage aanzuiging van natuurlijke waterbronnen (aanzuigtijd >45 seconden)

  • Lage doorstroomsnelheid bij hoge druk

  • Frequent falen van afdichtingen en slijtage van impellers

Oplossing:

  • CB10/60 brandpomp (60 L/s @ 1,0 MPa)

  • Elektrische vacuümprimer (verbeterd aanzuigen)

  • Automatische drukregelaar (handhaaft stabiele druk)

  • Verbeterde pompdichtingen en lagers

  • Nieuwe aanzuigslangen met grotere zeven

Resultaten:



Maatstaf Voor Na
Druk op 50 m hoogte 0,6 MPa 0,9 MPa
Aanzuigtijd 45 seconden 18 seconden
Debiet bij volledige druk 40 L/s 55 L/s
Vervanging van dichtingen per jaar 4 0

De druk nam met 25% toe, de opzuigtijd werd met 35% verminderd, de brandbestrijdingsefficiëntie verbeterde aanzienlijk en de onderhoudskosten daalden met 60%. De afdeling meldde snellere reactietijden en betrouwbaarder pompen tijdens grootschalige branden.


»IX. Hoe kiest u de juiste brandpomp

1. Bepaal het vereiste debiet



Toepassing Aanbevolen debiet
Gemeentelijke brandbestrijding 30–60 L/s
Industrieterreinen 60–100 L/s
Reddingsoperaties bij vliegtuigongelukken op luchthavens 100+ L/s
Brandbestrijding in natuurgebieden 20–40 L/s
Hoogbouwgebouwen 40–80 L/s

2. Bepaal de vereiste druk



Toepassing Aanbevolen druk
Gemeentelijke brandbestrijding 0,8–1,0 MPa
Industrieterreinen 1,0–1,2 MPa
Petrochemische fabrieken 1,2–1,4 MPa
Reddingsoperaties bij vliegtuigcrashes 1,0–1,2 MPa
Hoogbouwgebouwen 1,5–2,5 MPa

3. Houd rekening met de waterbron

  • Brandkraanvoorziening:Een eentrapspomp is voldoende. Voorvullen is niet vereist.

  • Boordtank:Een eentraps- of tweetrapspomp. Voor aanzuigen is voorvullen vereist.

  • Natuurlijk water (aanzuigen):Vereist een vacuümpomp voor voorvullen. Tweetrapspomp voor grote opvoerhoogtes.

4. Grootte en configuratie van de brandweerwagen



Chassis Aanbevolen pomp
4×2 Eentraps, 1.200–2.000 L/min
4×4 Eentraps, 2.000–3.000 L/min
6×4 Tweetraps, 3.000–4.500 L/min
8×4 Tweetraps, 4.000–6.000 L/min

»X. Veelgestelde vragen (FAQ)

V: Wat is een brandpomp?

A: Een brandpomp is een centrifugaalpomp die door de vrachtwagenmotor wordt aangedreven via een PTO-systeem. Deze zuigt water aan uit boordtanks, brandkranen of natuurlijke waterbronnen, verhoogt de waterdruk door een waaier rond te laten draaien en levert water onder hoge druk aan slangen of waterkanonnen voor brandbestrijdingswerkzaamheden.

V: Hoe verhoogt een brandpomp de waterdruk?

A: De waaier draait met hoge snelheid (1.500–2.500 RPM), trekt water naar het midden en werpt het door centrifugaalkracht naar buiten. Het pomphuis zet dit water met hoge snelheid om in druk door het af te remmen. Een hogere waaiersnelheid = hogere druk.

V: Is een brandpomp hetzelfde als een standaardwaterpomp?

A: Nee. Brandpompen zijn ontworpen voor hogere druk (0,8–2,5 MPa), hogere debieten (1.200–6.000 L/min) en continue noodwerking. Standaardwaterpompen werken met lagere druk en zijn niet ontworpen voor brandbestrijding of door PTO aangedreven systemen.

V: Wat drijft de pomp van een brandweerwagen aan?

A: De motor van de brandweerwagen drijft de brandpomp aan via een Power Take-Off (PTO)-systeem. Wanneer de bestuurder de PTO inschakelt, wordt het motorvermogen omgeleid om de waaier van de pomp te laten draaien. Er is geen aparte motor nodig.

V: Waarom heeft een brandpomp een voorvuller nodig?

A: Een voorvuller verwijdert lucht uit de pomp en de zuigslang voordat water wordt aangezogen uit een meer, rivier of vijver. Centrifugaalpompen kunnen geen water verplaatsen als er lucht in het systeem zit. De voorvuller creëert een vacuüm, waardoor de atmosferische druk water in de pomp duwt.

V: Wat is het verschil tussen een eentraps- en een tweetrapsbrandpomp?

A: Een eentrapspomp heeft één waaier en levert een hoog debiet bij gematigde druk. Een tweetrapspomp heeft twee waaiers in serie en kan een hogere druk leveren. Tweetrapspompen kunnen schakelen tussen volumemodus (hoog debiet) en drukmodus (hoge druk).

Q: Kan een brandpomp water uit een rivier aanzuigen?

A: Ja. Een brandpomp kan water aanzuigen uit rivieren, meren, vijvers en zwembaden via een proces dat aanzuigen wordt genoemd. De ontluchter verwijdert lucht uit de zuigslang en pomp, waardoor een vacuüm ontstaat. De atmosferische druk duwt water omhoog de pomp in. Maximale praktische opvoerhoogte: ongeveer 7–8 meter.

Q: Wat veroorzaakt cavitatie in een brandpomp?

A: Cavitatie treedt op wanneer de pomp niet genoeg water ontvangt. De waaier draait in een mengsel van water en dampbellen. Wanneer deze bellen imploderen, veroorzaken ze schokgolven die de waaier beschadigen. Cavitatie wordt veroorzaakt door het sneller laten draaien van de pomp dan de watertoevoer kan leveren, verstopte filters of een te grote zuighoogte.

Q: Hoe vaak moet een brandpomp worden onderhouden?

A: Dagelijkse controles (geluid, trillingen, lekkages), wekelijkse tests (ontluchter, drukregelaar), maandelijkse inspecties (waaier, lagers, overdrukventiel), jaarlijkse volledige debiettests en hydrostatische druktests. Regelmatig onderhoud voorkomt onverwachte storingen tijdens noodsituaties.

Q: Hoe kies ik de juiste brandpomp voor mijn brandweerwagen?

A: Houd rekening met het vereiste debiet (op basis van brandrisico's), de drukvereisten (op basis van gebouwhoogtes), de waterbron (brandkraan, tank of natuurlijke bron), het chassis van de brandweerwagen (4×2, 4×4, 6×4, 8×4), het merk en de betrouwbaarheid van de pomp, en onderhouds- en serviceondersteuning. De pomp moet overeenkomen met het motorvermogen van het voertuig en de PTO-configuratie.

» XI. Belangrijkste punten

  • Brandpompen gebruiken centrifugale kracht om de waterdruk te verhogen. De waaier zuigt water aan en werpt het naar buiten, waarbij snelheid wordt omgezet in druk.

  • De meeste brandweerwagenpompen worden aangedreven via een PTO-systeem (vermogensafname). Het motorvermogen wordt naar de pomp omgeleid; er is geen aparte motor nodig.

  • Water kan afkomstig zijn uit ingebouwde tanks, brandkranen of open waterbronnen. Aanzuigen uit natuurlijke bronnen vereist een ontluchter om lucht uit de zuigslang te verwijderen.

  • Aanzuigsystemen verwijderen lucht voordat water uit natuurlijke waterbronnen wordt aangezogen. Vacuümpompen zijn het meest gebruikelijk, waarbij elektrische ontluchters bescherming bieden voor mechanische afdichtingen.

  • De prestaties van de pomp zijn afhankelijk van debiet, druk, waaiergrootte en motorvermogen. Het afstemmen van de pomp op de brandbestrijdingstaak is essentieel.

  • Goed onderhoud (dagelijks, wekelijks, maandelijks, jaarlijks) verbetert de betrouwbaarheid en levensduur. Regelmatig testen voorkomt onverwachte storingen tijdens noodsituaties.

  • Inzicht in de werking van pompen helpt kopers de juiste specificaties voor hun brandweerwagen te kiezen. De pomp moet passen bij het chassis, de PTO en de vereisten voor brandbestrijding.
