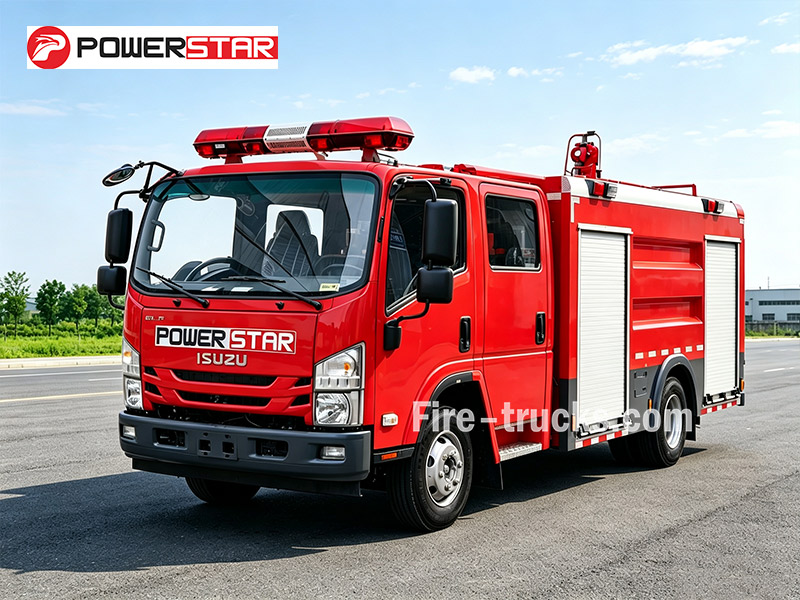

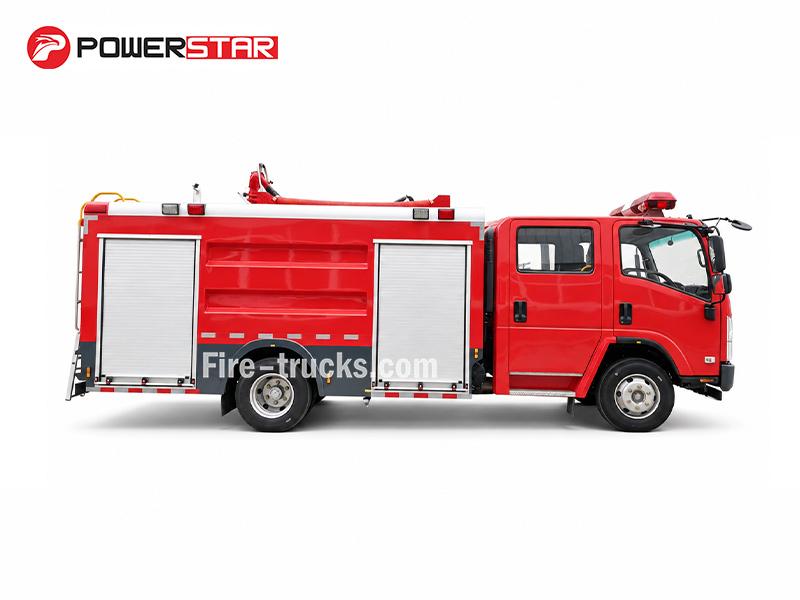

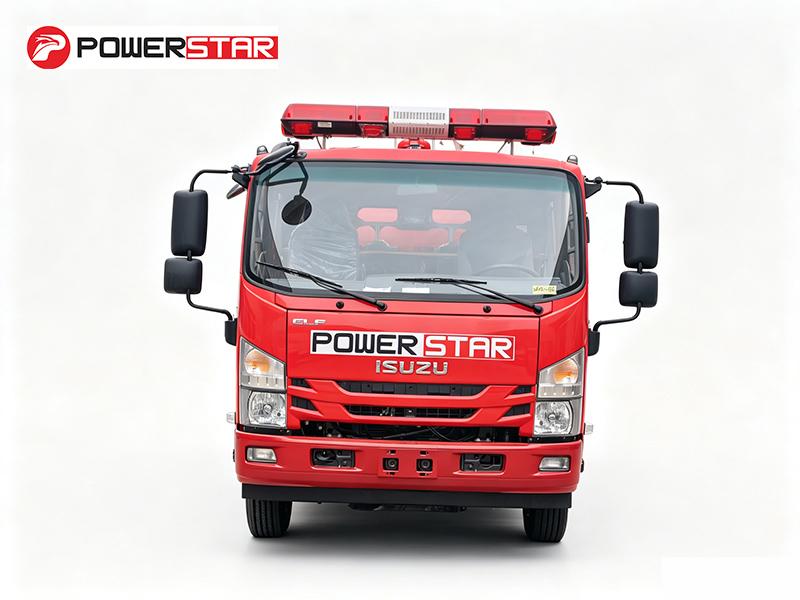

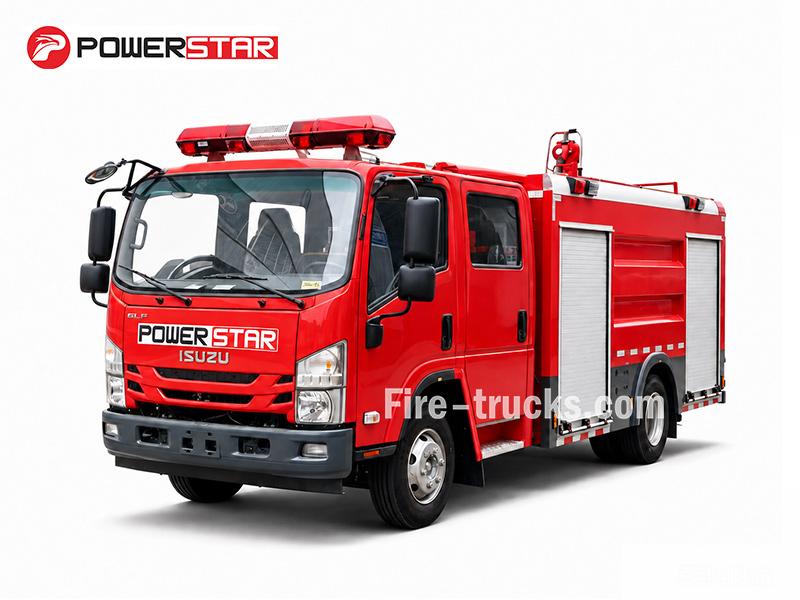

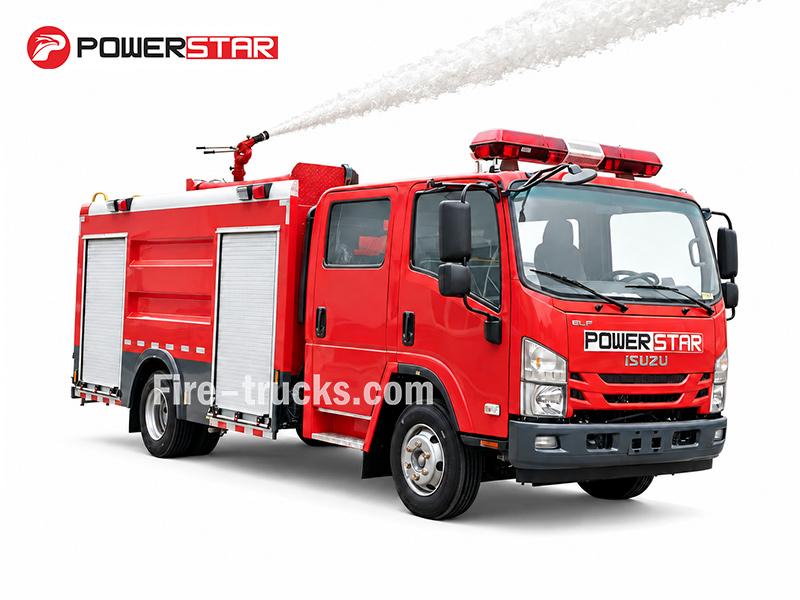

De ISUZU 4×2 compacte stedelijke brandweerwagen wordt aangedreven door een 189 pk 4HK1-TCG61-dieselmotor, met een wendbaar 4×2-chassis dat is ontworpen voor stadsstraten en smalle steegjes. Hij heeft een totale inhoud van 5.000 L — 4.000 L water en 1.000 L schuim. Een CB10/40-XZ-pomp verplaatst 40 L/s bij 1,0 MPa, terwijl de PL8/32-dakmonitor 60 m bereikt met water en 48 m met schuim, ideaal voor snelle inzet in dichtbebouwde gebieden. De standaarduitrusting omvat slangen, zuigleiding, koppelingen, schuimpistool en basisgereedschapsset.
Vrachtwagenchassis:
ISUZU 4×2Werkcapaciteit:
4000L water + 1000L foam (5000L total)Motorvermogen:
189 HP (139 kW) / 4HK1-TCG61Bluspomp:
CB10/40-XZPompdebiet:
40 L/sWerkdruk:
1.0 MPaBrandmonitor:
PL8/32Monitor Flow:
32 L/sMonitorbereik:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowDeze ISUZU 4×2 stedelijke brandweerwagen is gebouwd rond een 189 pk 4HK1-TCG61 dieselmotor en een compact 4×2-chassis dat gemakkelijk door smalle stadsstraten en nauwe steegjes rijdt. Dit compacte ISUZU-stedelijke brandreddingsvoertuig vervoert in totaal 5.000 liter—4.000 liter water en 1.000 liter schuim. Een CB10/40-XZ-pomp verplaatst 40 L/s bij 1,0 MPa, en de PL8/32-dakmonitor spuit water tot 60 m en schuim tot 48 m. Deze ISUZU 4x2 snelle interventiebrandweerwagen voor de stadwordt geleverd met standaarduitrusting: slangen, zuigleiding, koppelingen, schuimpistool en gereedschapsset. De compacte afmetingen en wendbare bediening maken dit een sterke optie voor stedelijke brandbestrijding, dekking van hoogbouw en snelle industriële interventies waar grotere voertuigen niet passen.

|
Werkcapaciteit |
Motormodel |
Wielbasis |
Bovenbouw |
|
4000 L water + 1000 L schuim |
189 pk / 4HK1-TCG61 |
3815 mm |
★ Tank van koolstofstaal, capaciteit 5000 L ★★ CB10/40-XZ-brandbluspomp, debiet 40 L/s bij 1,0 MPa ★★ PL8/32-dakmonitor, debiet 32 L/s; water ≥60 m, schuim ≥48 m ★ PH64-schuimproportioner, mengverhouding 3%-6%, maximaal debiet 64 L/s |
»Ⅰ.Belangrijkste kenmerken:
❶ De 189 pk 4HK1-TCG61-dieselmotor levert voldoende vermogen voor stedelijke inzet, met stabiele pompbewerking tijdens de volledige inzet op de brandlocatie.
❷ De 4×2 ISUZU-stedelijke brandweerwagen is uitgerust met een watertank van 4000 L en een schuimtank van 1000 L, gecombineerd met een CB10/40-XZ-pomp met een capaciteit van 40 L/s en 1,0 MPa voor een snelle eerste brandaanval.
❸ De PL8/32-monitor levert een waterbereik van 60 m en een schuimbereik van 48 m, waardoor ploegen branden vanaf een veilige afstand kunnen bestrijden terwijl het 4×2-chassis stabiel blijft op verharde stadswegen.
❹ Met een wielbasis van 3815 mm en 235/75R17.5-banden navigeert dit compacte 4×2-brandweervoertuig door smalle stadsstraten, krappe bochten en beperkte stedelijke gebieden die conventionele brandweerwagens niet kunnen bereiken.
❺ De standaarduitrusting omvat slangen, zuigleiding, koppelingen, schuimpistool en gereedschapsset, klaar voor onmiddellijke inzet. De compacte afmetingen en het wendbare 4×2-chassis maken het een praktische oplossing voor gemeentelijke brandweerkorpsen, hoogbouwdekking en industriële locaties met beperkte toegang.
»Ⅱ.Productparameter:
| ISUZU 4x2 compacte snelle interventiebrandweerwagen voor de stad | |||
| Algemeen | Werkcapaciteit | 4000 L water + 1000 L schuim | |
| Vrachtwagenchassis | ISUZU 4x2 | ||
| Motorvermogen | 189 pk/ 4HK1-TCG61 | ||
| Brandpomp | CB10/40-XZ | ||
| Straalpijp | PL8/32 | ||
| Schuimproportioner | PH64 | ||
| Maximale snelheid | 95 km/u | ||

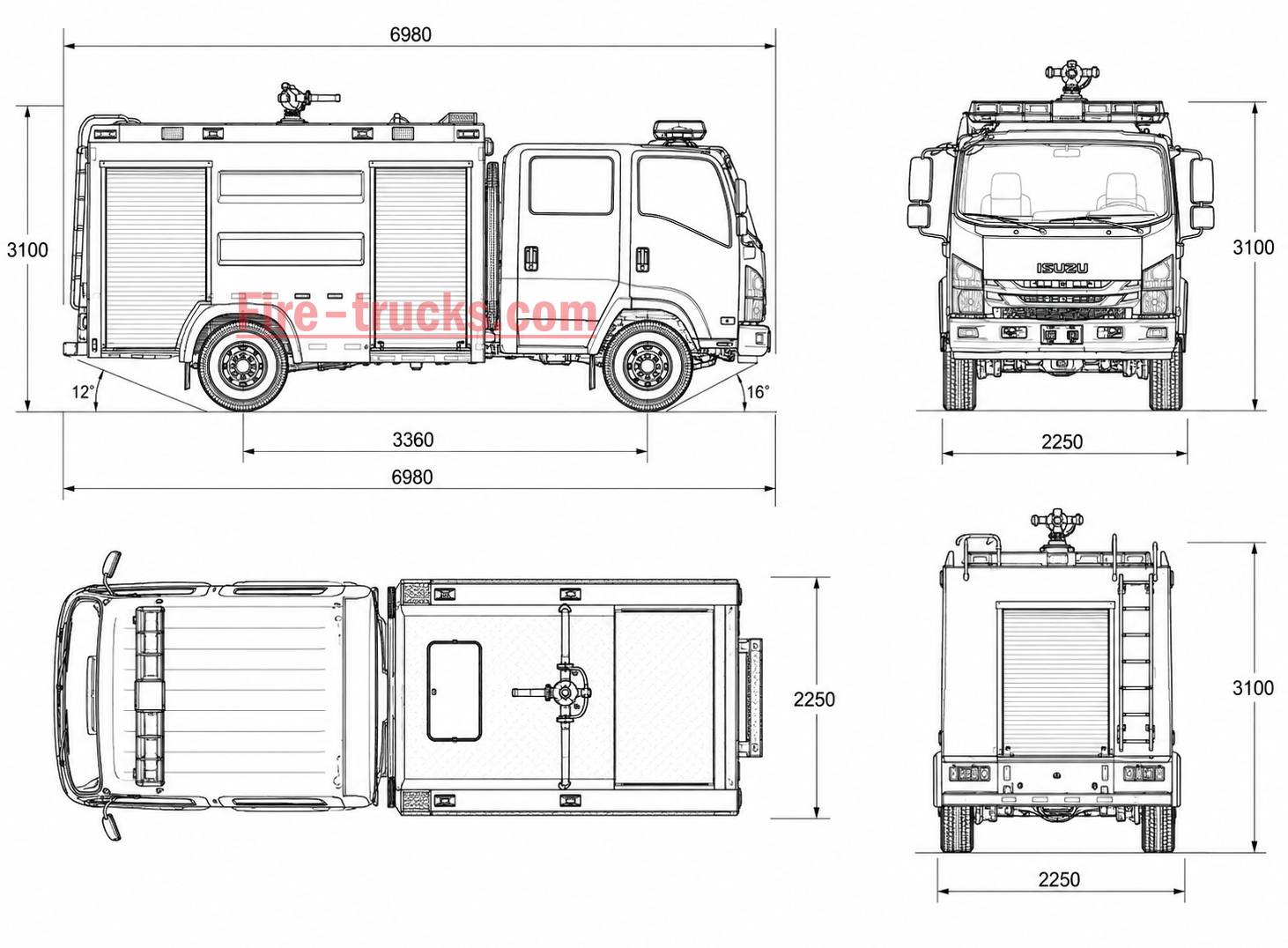

| Totale afmetingen L*B*H | 6980*2250*3100 mm | ||
| Totaal voertuiggewicht | 10550 kg | ||
| Leeggewicht | 5850 kg | ||
| Motor | Motormodel | 4HK1-TCG61 | |
| Brandstoftype | Diesel | ||
| Vermogen | 189 pk(139KW) | ||
| Emissienorm | Euro 6 | ||
| Cilinderinhoud | 5193 ml | ||
| Motortype | 4-cilinder lijnmotor, watergekoeld, turbogeladen dieselmotor, met intercooling | ||
| Chassis | Aandrijvingstype | 4x2 | |
| Wielbasis | 3815 mm | ||
| Band | 235/75R17.5 16PR | ||
| Aantal banden | 6 banden en 1 reserveband | ||
| Cabine | Dubbele cabine, met airconditioning, elektrische ramen, USB | ||
| Brandpomp | Model | CB10/40 | |
| Debiet | 40L/s | ||
| Druk | 1MPa | ||
| Maximale werkdruk | 1.251MPa | ||
| Maximaal toegestane inlaatdruk | 0.4MPa | ||
| Maximale aanzuighoogte | 7m | ||
| Nominale snelheid | 3135±50r/min | ||
| Snelheidsverhouding | 1:1.4 | ||
| Wateromleidingstijd | ≤50s | ||
| Brandmonitor | Model | PL8/32 | |
| Debiet | 32L/s | ||
| Nominale werkdruk | 0.8MPa | ||
| Maximale werkdruk | 1MPa | ||
| Bereik | Water | ≥60m | |
| Schuim | ≥48m | ||
| Kantelrotatie | - 15~+70° | ||
| Horizontale rotatie | 0~360° | ||
| Standaardconfiguratie | Alle standaardaccessoires: brandslang, filter, koppeling, sleutel, water-/schuimpistool, basisgereedschapsset, Engelse handleiding…… | ||


1. Chassis & aandrijflijn
♦ Chassis: ISUZU 4×2-vrachtwagenframe, wielbasis van 3815 mm, ontworpen voor manoeuvreren in stadsstraten en stabiliteit op verharde wegen
♦ Motor: 4HK1-TCG61-turbodiesel, 189 pk (139 kW), betrouwbare kracht voor stedelijke inzet en continue pompwerking
♦Transmissie: Handgeschakelde transmissie, eenvoudige bediening voor stadsritten en nooduitrukken

2. Brandblussysteem
♦ Tank: 4000 l water + 1000 l schuim (5000 l totaal), koolstofstaal, voorzien van schotten voor stabiele besturing op stadswegen
♦ Pomp: CB10/40-XZ, 40 l/s bij 1,0 MPa, aangedreven via PTO, 7 m aanzuighoogte, aanzuigtijd ≤50 s
♦ Monitor: JBQ 5.5/10, 10 l/s bij 0,55 MPa, aangedreven via PTO, 7 m aanzuighoogte, snelle aanzuiging voor direct gebruik

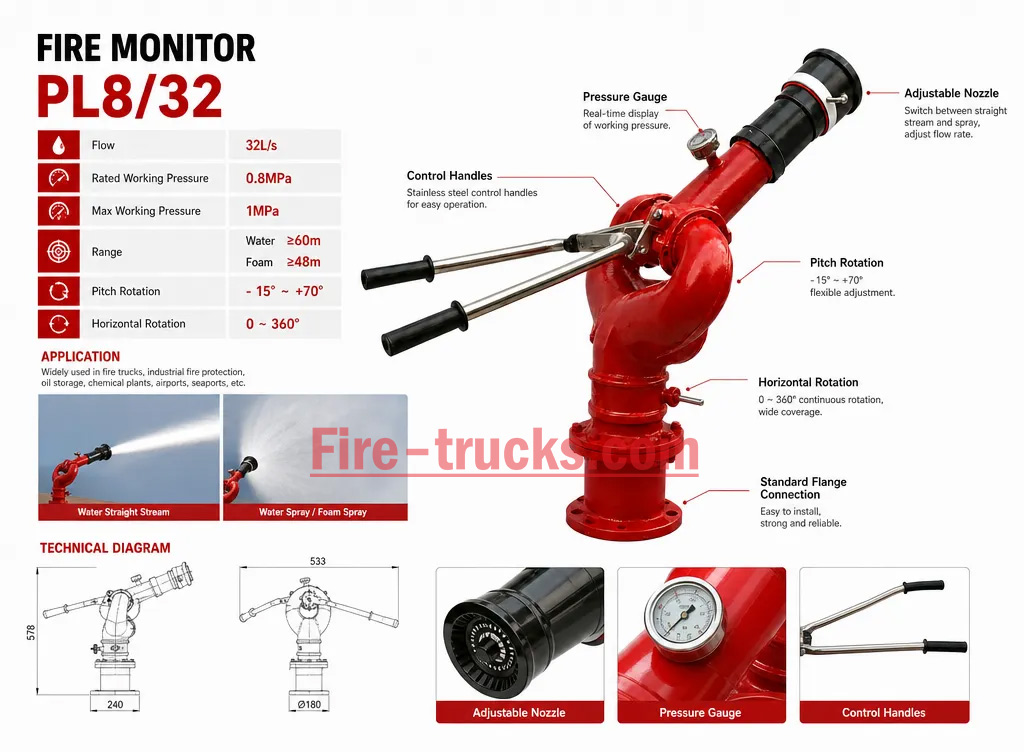

♦ Brand Monitor:: PL8/32, debiet van 32 l/s, water ≥60 m, schuim ≥48 m, horizontale rotatie van 360°, kantelhoek van -15° tot +70°

»Ⅳ.Werkingsprincipe van schuimbrandweerwagen:
• Aanzuiginlaat
Uitgerust met een DN50-aansluiting voor het aanzuigen van water uit open bronnen zoals vijvers, beken of brandkranen wanneer de gemeentelijke watervoorziening niet beschikbaar is.
• Vulverbinding
De externe waterinlaat maakt aansluiting op een standaardbrandkraan of hulppomp mogelijk voor snel bijvullen van de tank in stedelijke omgevingen.
• Afvoerpoorten
DN65-uitgangen aan beide zijden van het voertuig ondersteunen meerdere slangaansluitingen en passen zich aan verschillende druk- en stroomvereisten aan voor efficiënte brandbestrijding.
• Schuimcircuit
Het onafhankelijke gesloten schuimproportioneringssysteem beheert automatisch het aanzuigen, mengen en afvoeren van concentraat. Schakelt tussen water- en schuimmodi terwijl een consistente mengverhouding wordt behouden voor branden van klasse B.
» Ⅴ.Brandpompsysteem :
Brandpomp:

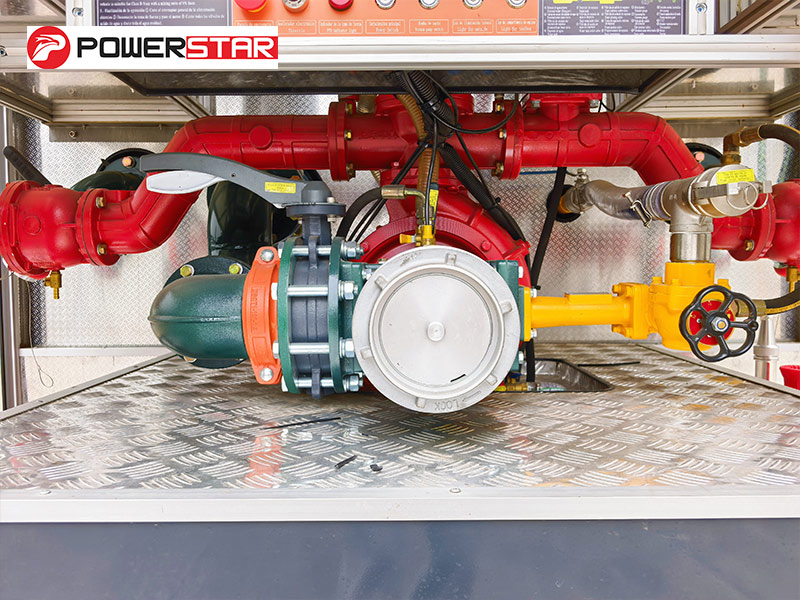

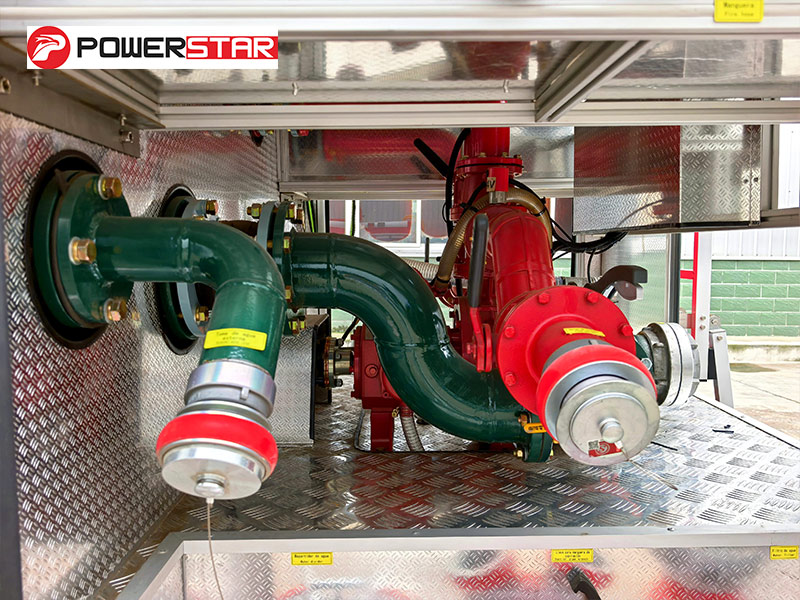

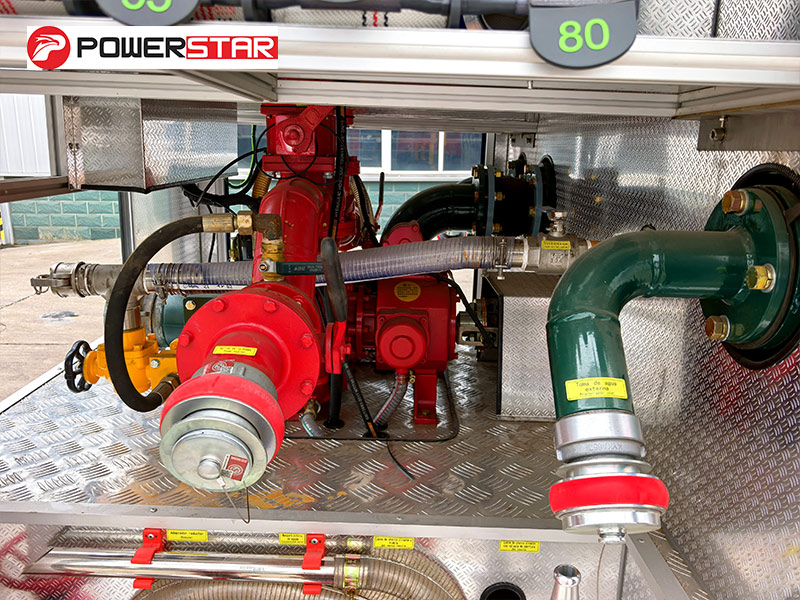

Een CB10/40-brandpomp met een nominaal debiet van 40 L/s bij 1,0 MPa is geïnstalleerd in de achterste pompruimte. Deze pomp is gebouwd voor betrouwbare prestaties en levert een constante waterdruk, zodat brandslangen en monitoren over lange afstanden effectief water of schuim kunnen leveren voor brandbestrijding.

|
Model brandpomp |
Debiet |
Druk |
Maximale werkdruk |
Maximaal toegestane inlaatdruk |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
PH64 schuimproportioner van het type pomp-in-ring, met een instelbare mengverhouding van 3% tot 6% en een maximale mengstroomsnelheid van 64 L/s. Mengt automatisch schuimconcentraat met water voor efficiënte brandbestrijding van klasse B. Eenvoudige bediening zonder externe voeding.

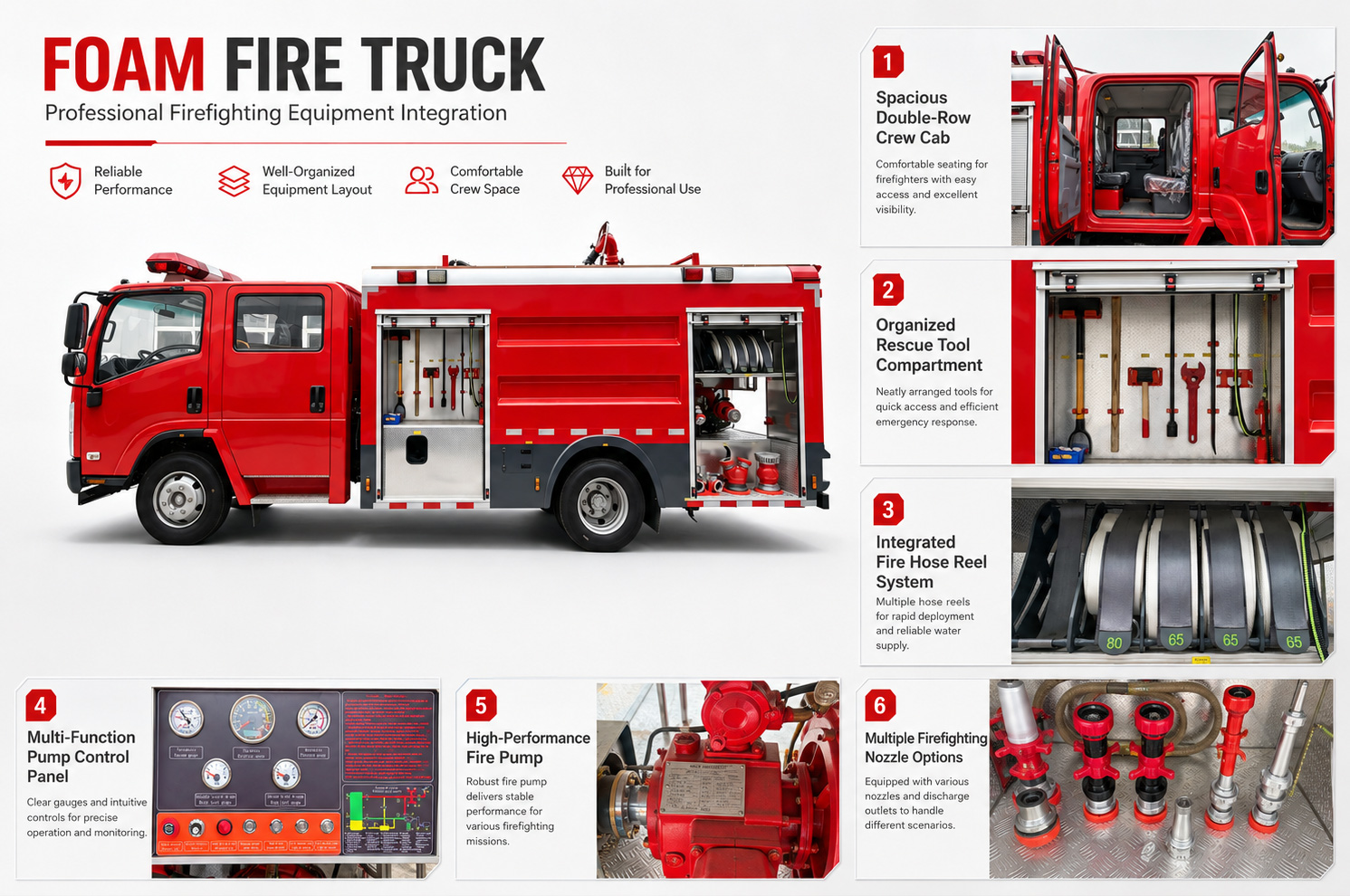

» Ⅵ.Brandbestrijdingsapparatuur :

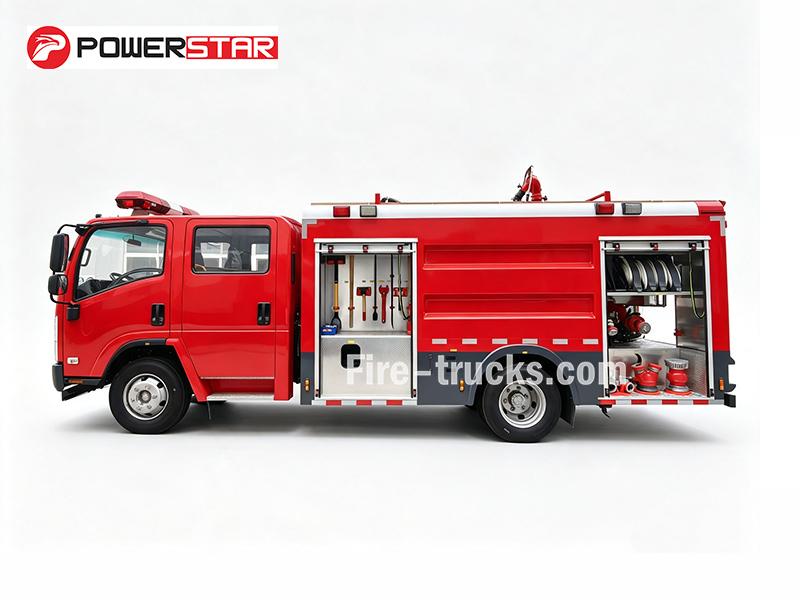

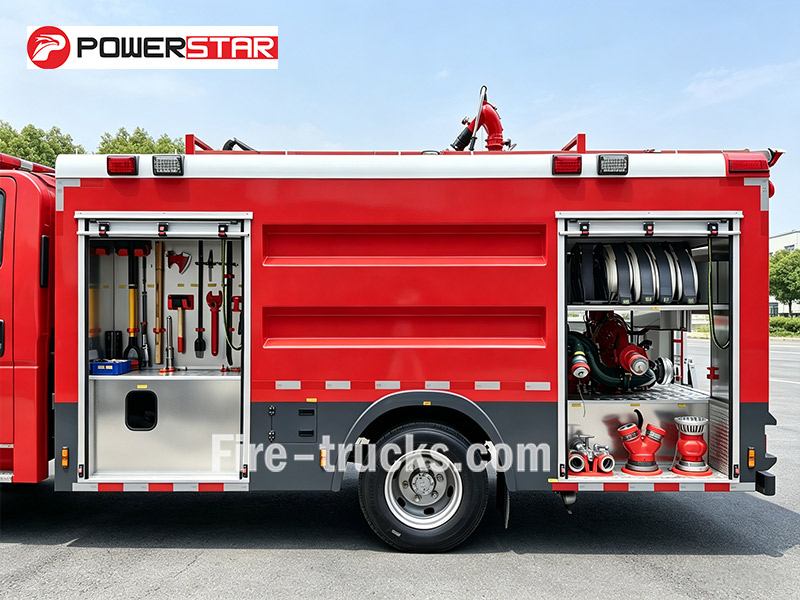

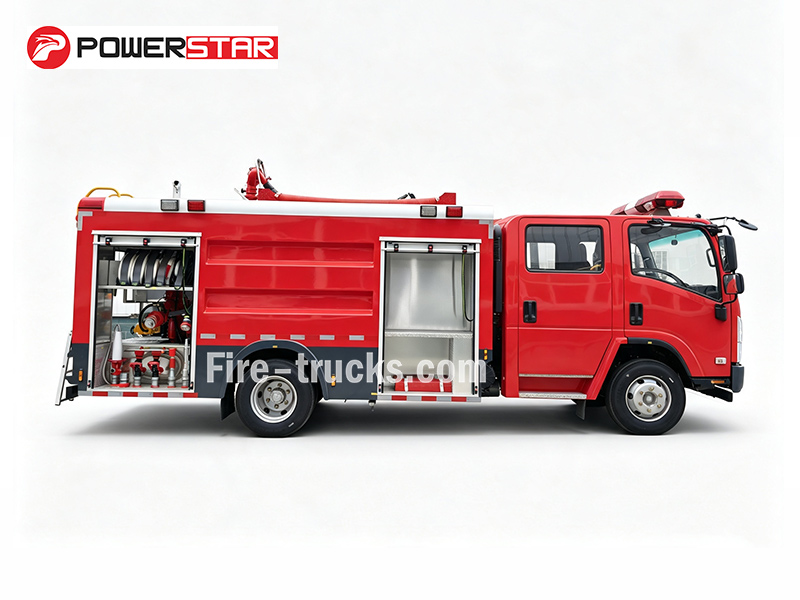

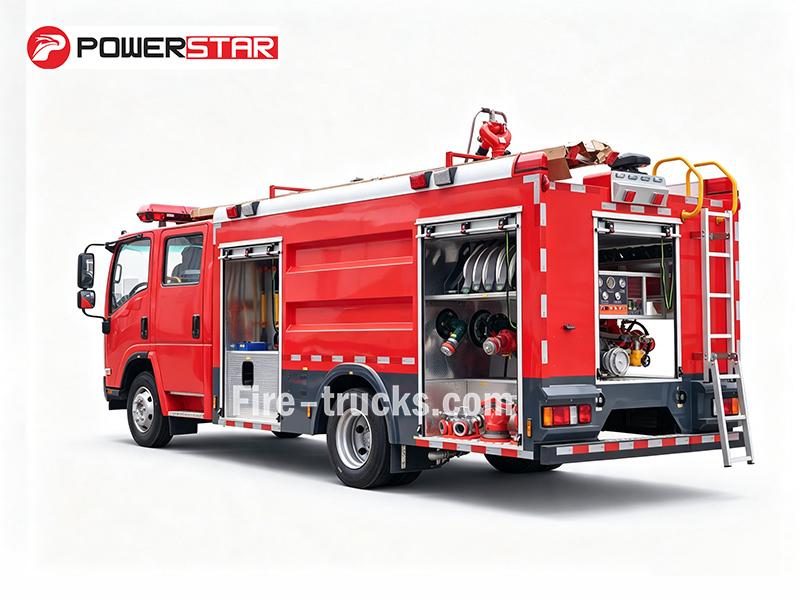

• Uitrustingsruimte
Opbergvakken zijn aan beide zijden van het voertuig aangebracht en voorzien van verstelbare rekken en uittrekbare laden. De rekken houden brandslangen, zuigleidingen en schuimpistolen op hun plaats, terwijl de laden snelle toegang bieden tot handgereedschap zoals steeksleutels, bijlen en breekijzers, waardoor de responstijd tijdens noodoproepen wordt verkort.

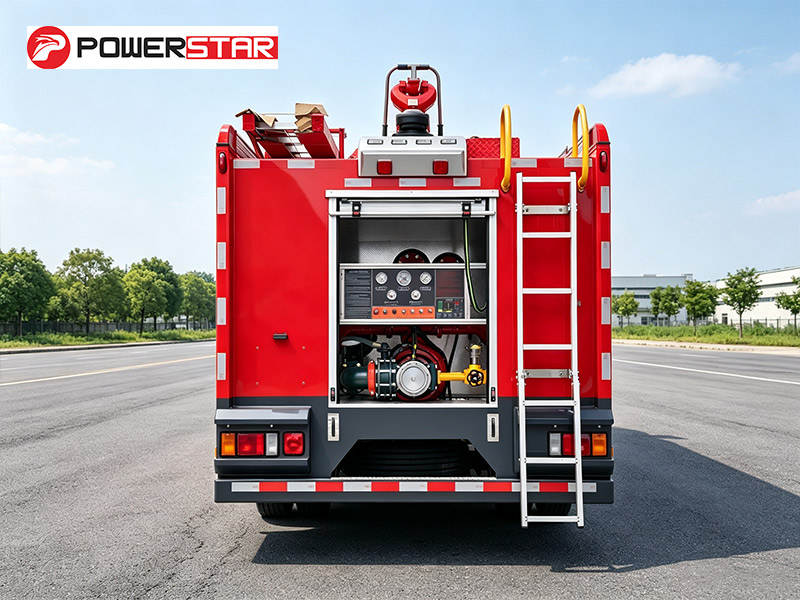

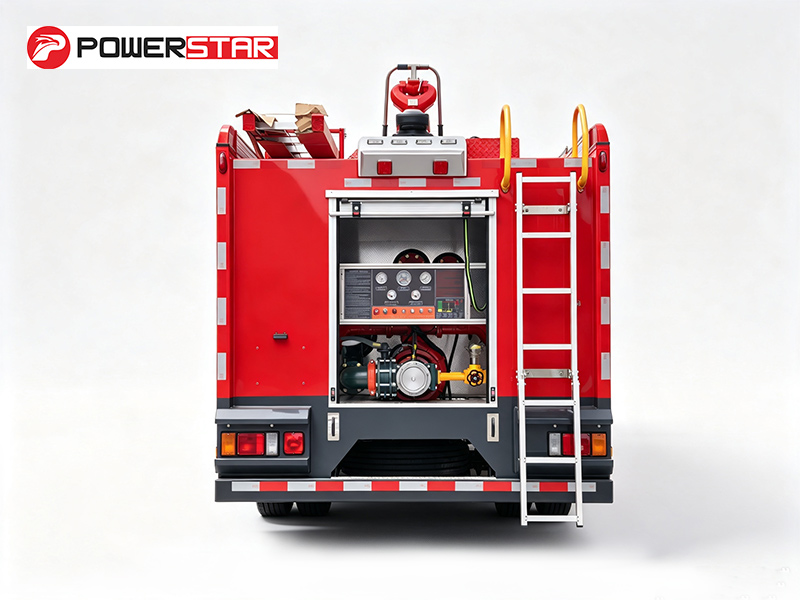

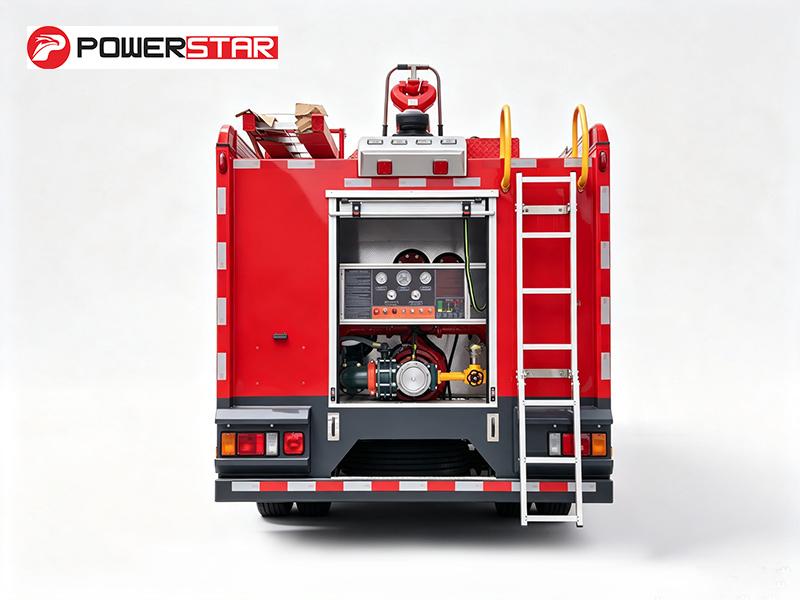

• Pompruimte: Uitgerust met CB10/40-XZ-brandpomp, bedieningspaneel, drukmeter, vacuümmeter en vakverlichting. Accessoires omvatten brandslangen, zuigleidingen, verzamelaars, zeven, straalpijpen, schuimpistolen, sleutels voor zuigslangen en adapters.

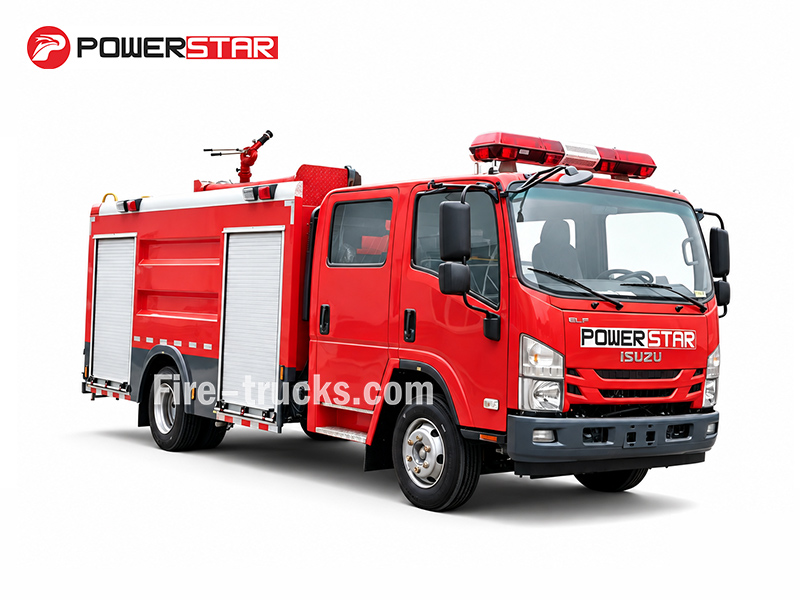

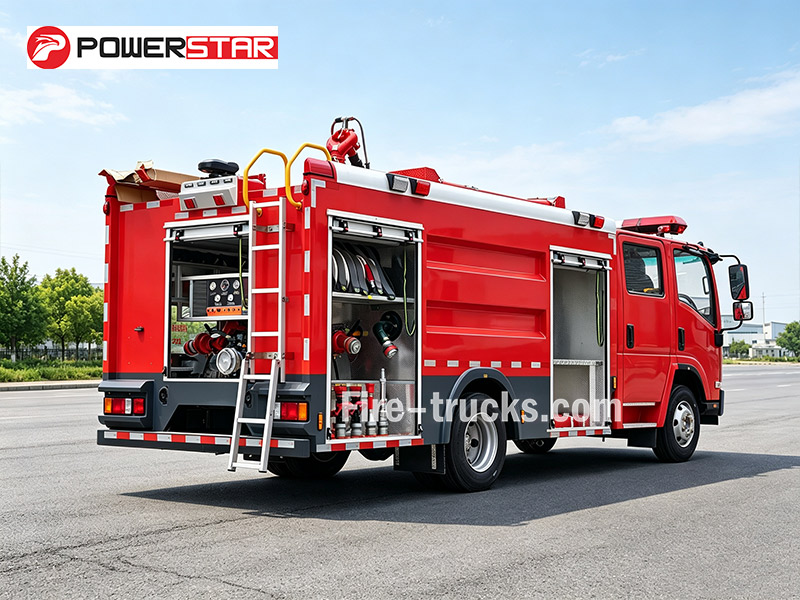

De ISUZU 4×2-stadsbrandweerwagen is uitgerust met een achteraan gemonteerde CB10/40-XZ-pomp en een PL8/32-monitor die op het cabinedak is geïnstalleerd. De totale vloeistofcapaciteit bedraagt 5.000 liter — 4.000 L water en 1.000 L schuim. Het voertuig staat op een compact 4×2-chassis en wordt aangedreven door een 189 pk 4HK1-TCG61-dieselmotor. De standaardlevering omvat slangen, zuigleiding, koppelingen, schuimpistool en een basisgereedschapsset. Volledige specificaties staan hieronder:

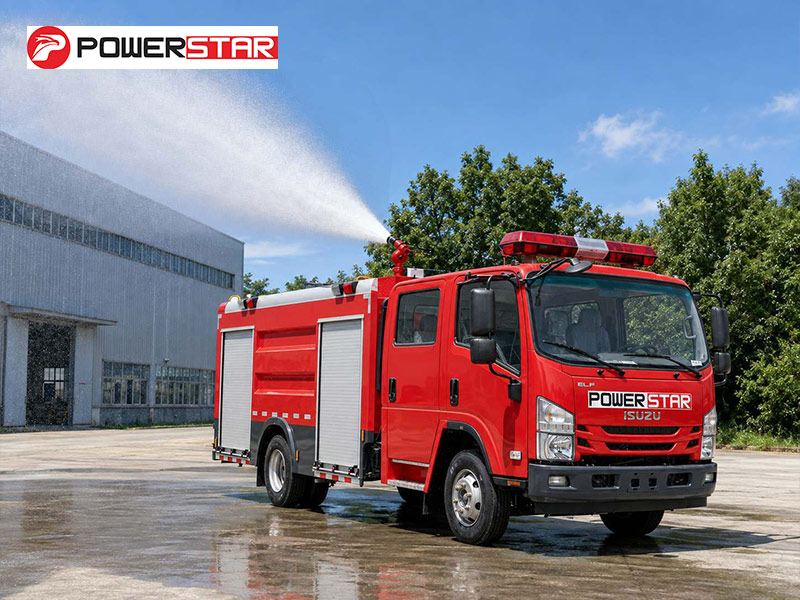

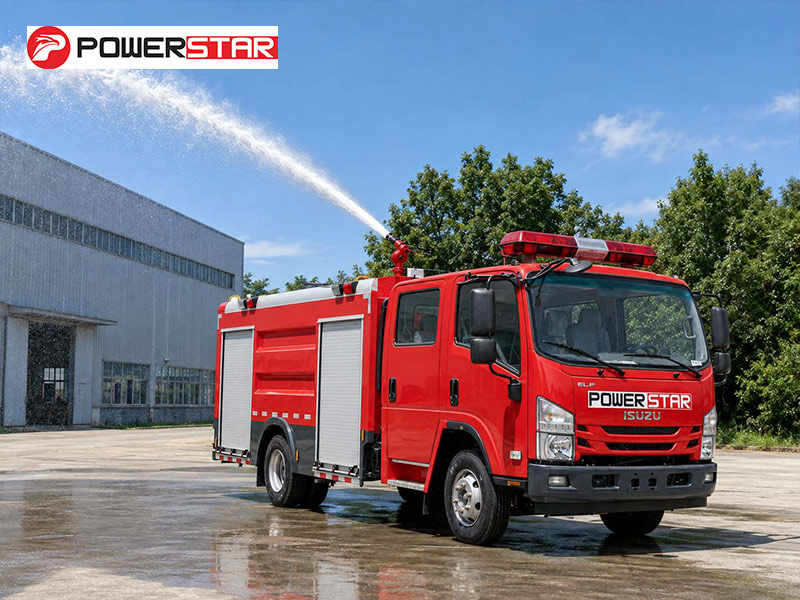

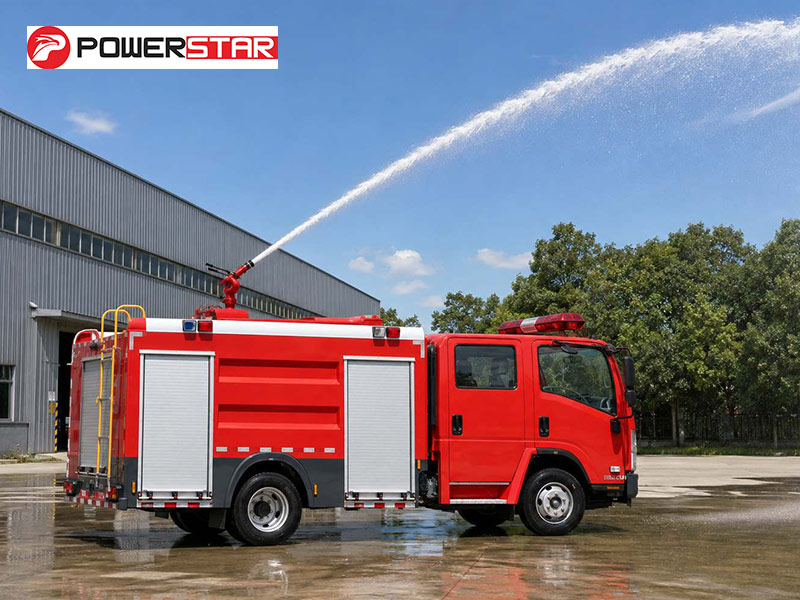

» Ⅶ.Prestatietest van de brandmonitor :

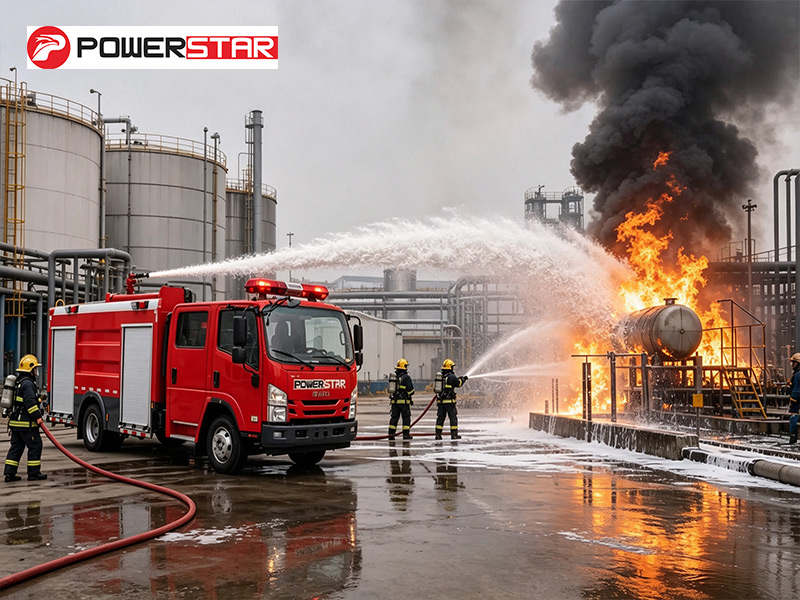

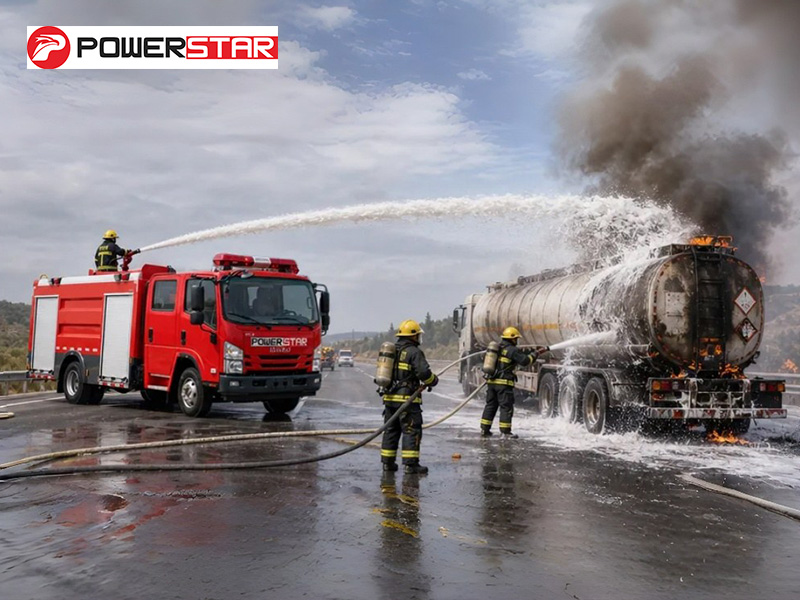

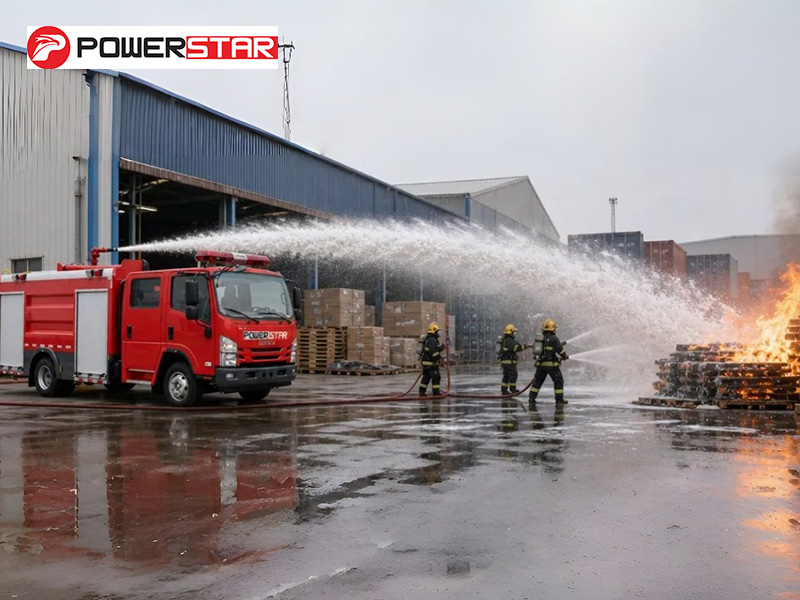

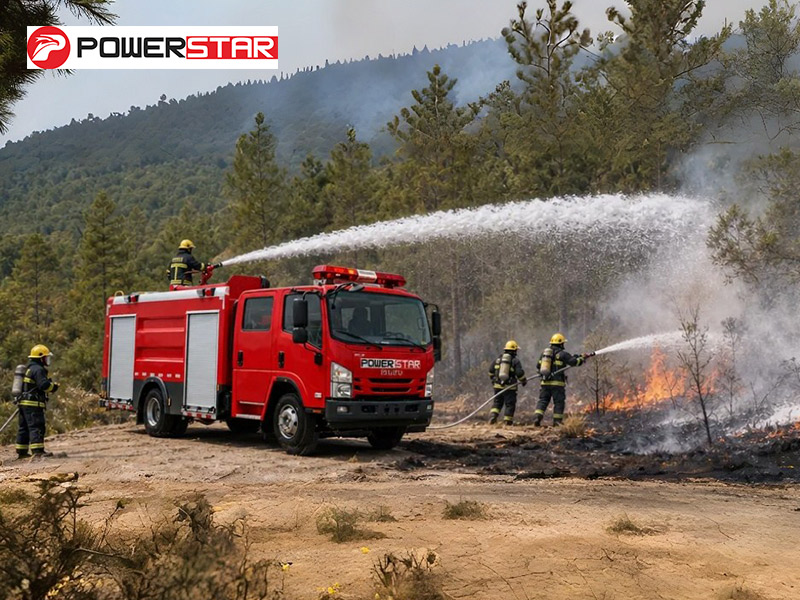

» Ⅷ.Toepassingsscenario's :
