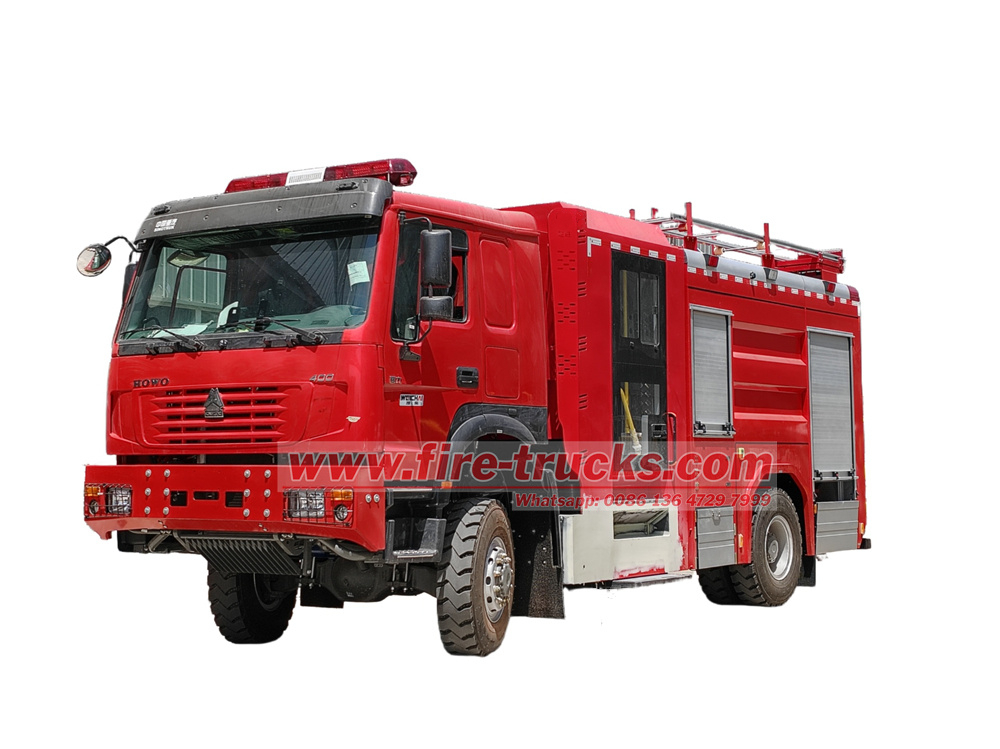

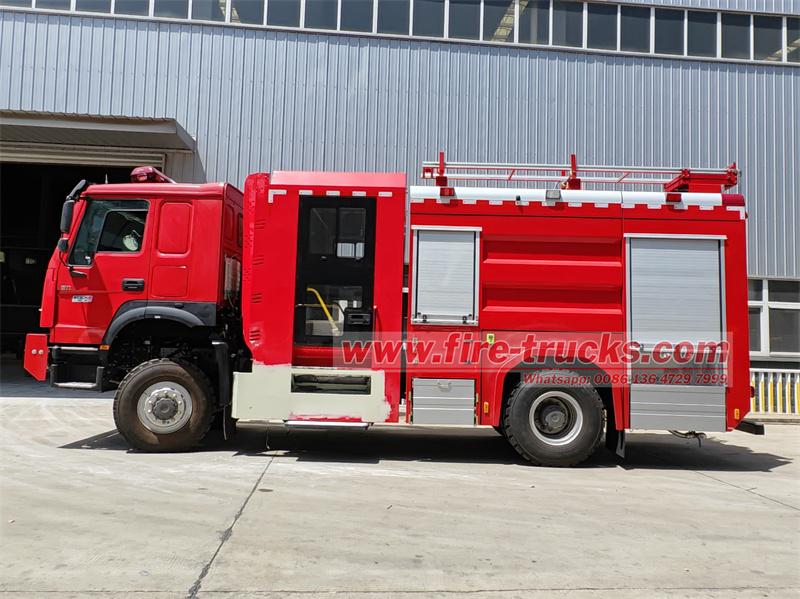

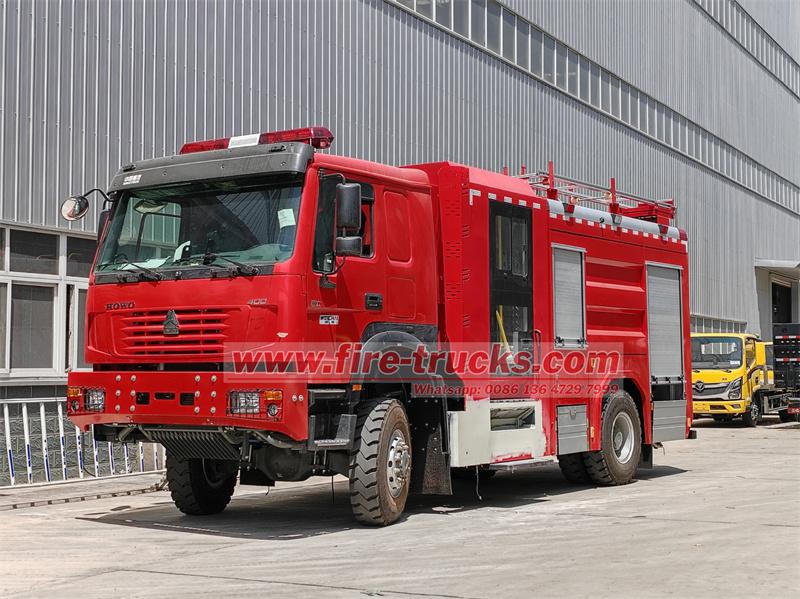

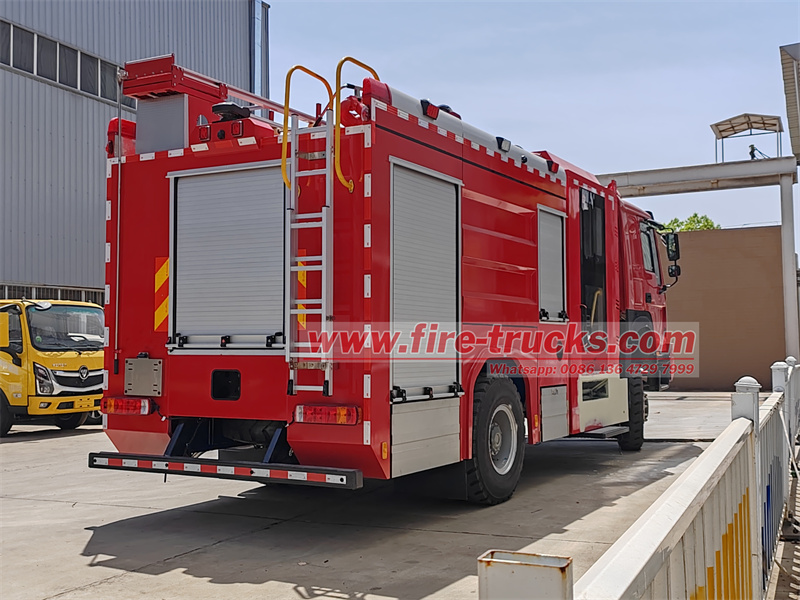

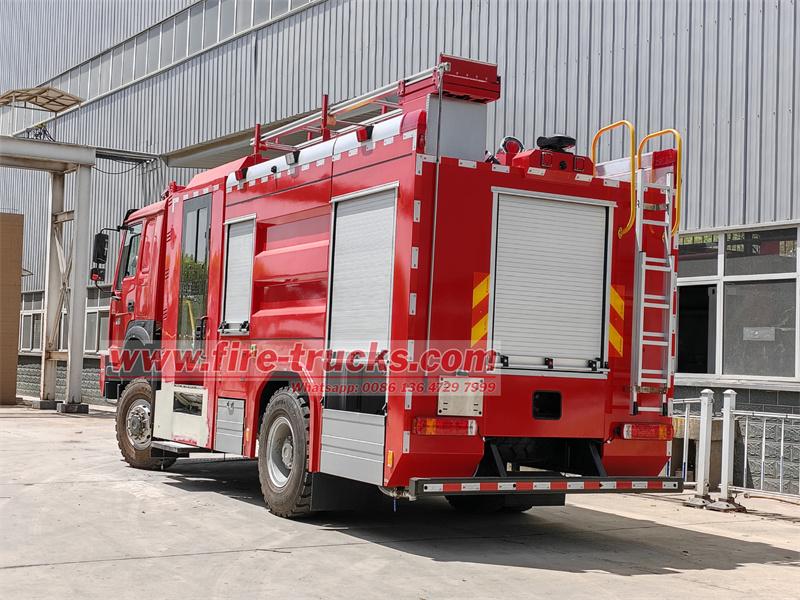

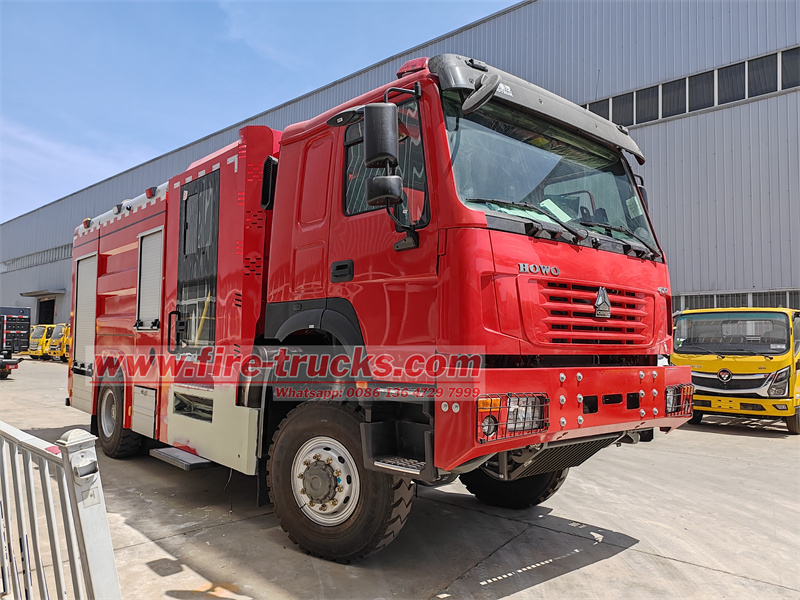

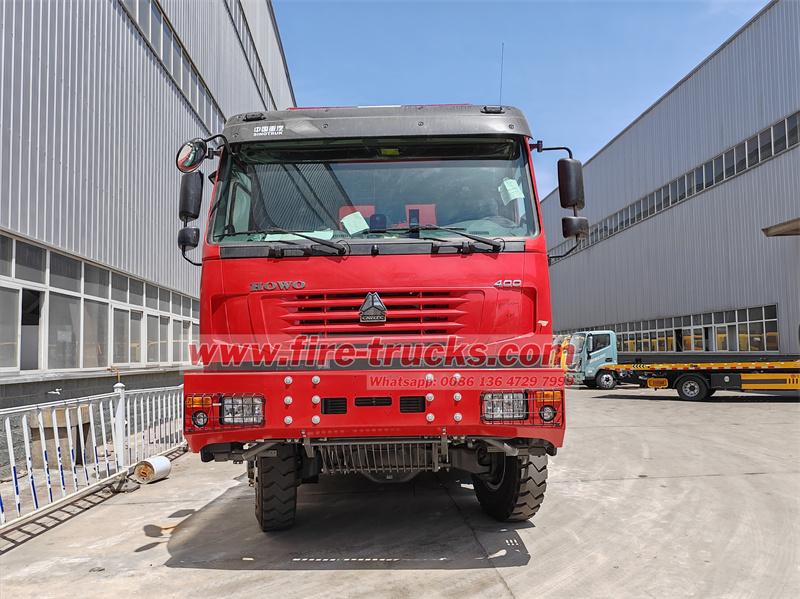

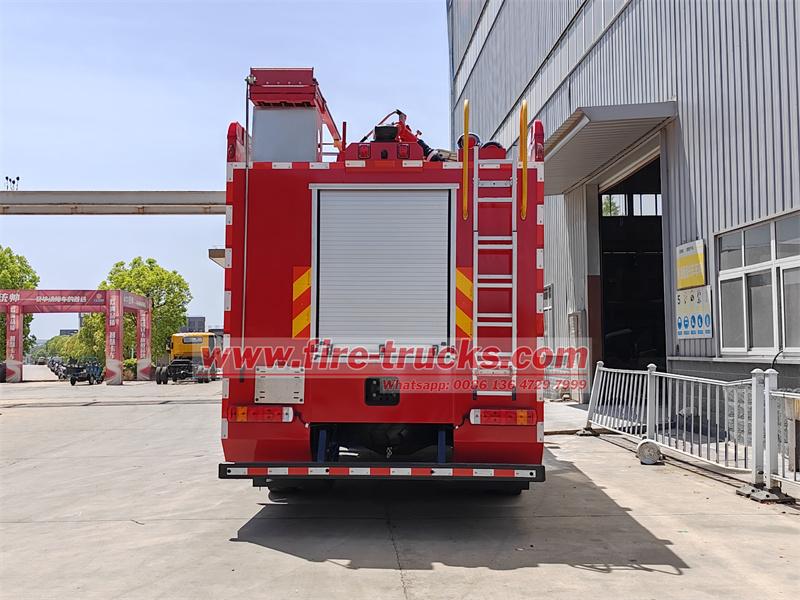

HOWO 4x4 brandweervoertuig

HOWO 4x4 brandweervoertuigis gebouwd op een HOWO National VI vierwielaandrijvingchassis en presteert uitstekend in het terrein. Het voertuig heeft een dubbele rij cabine + passagierscompartiment, biedt plaats aan 2+6 brandweerlieden en is uitgerust met een onafhankelijke airconditioning. Het bovenste gedeelte omvat een 5 m lange laadvloer.³watertank van koolstofstaal en een 1m³roestvrijstalen schuimtank, uitgerust met een CB40·10/7·50-XZ midden- en lagedrukbrandbluspomp (debiet 50 l/s) en een PL8/48 schuimwaterbrandblusmonitor met dubbele functie (bereik 70 m). De pompkamer is uitgerust met een intelligent bedieningspaneel met geïntegreerde manometer, vloeistofniveaumeter en bedieningsinstructies. Het voertuig is volledig uitgerust, inclusief brandslangen, waterpistolen, schuimpistolen, sloopgereedschap en diverse interfaceaccessoires om aan diverse brandbestrijdingsbehoeften te voldoen. Het voertuig is gericht op praktische bruikbaarheid, de tankopbouw heeft een corrosiewerend ontwerp en de belangrijkste systemen zijn voorzien van onderhoudsherinneringen om een langdurige en betrouwbare werking te garanderen. Het is een efficiënte uitrusting voor het bestrijden van branden in steden en op het platteland.

● China's beste Isuzu brandweerwagenfabriek
● Meer dan 30 jaar professionele ervaring als fabrikant.
● Ontworpen volgens uw wensen

● 24 maanden garantie op de tijd
● OEM-service op maat, bedruk uw bedrijfslogo

Basis voertuiginformatie

1. Chassisconfiguratie

● Model:China Heavy Duty Truck HOWO National VI emissienorm vierwielaandrijving chassis

● Aandrijftype:4×4 permanente vierwielaandrijving, uitgerust met tussenbak en differentieelblokkering, geschikt voor modder, zand, sneeuw en andere complexe terreinen

● Motor:Voldoet aan de nationale VI b-emissienormen, vermogen 400 pk, koppel 1400 N·m, geschikt voor grote hoogte (≥4000 meter) en lage temperatuur (-40℃) omgeving

● Cabine:Dubbele rij stoelen, met een extra passagierscompartiment achterin (totale capaciteit 8 personen: 2 personen in de cabine + 6 personen in het passagierscompartiment), uitgerust met verwarming en airconditioning, anti-kantelbeveiliging en geluidsisolatie en -reductie.

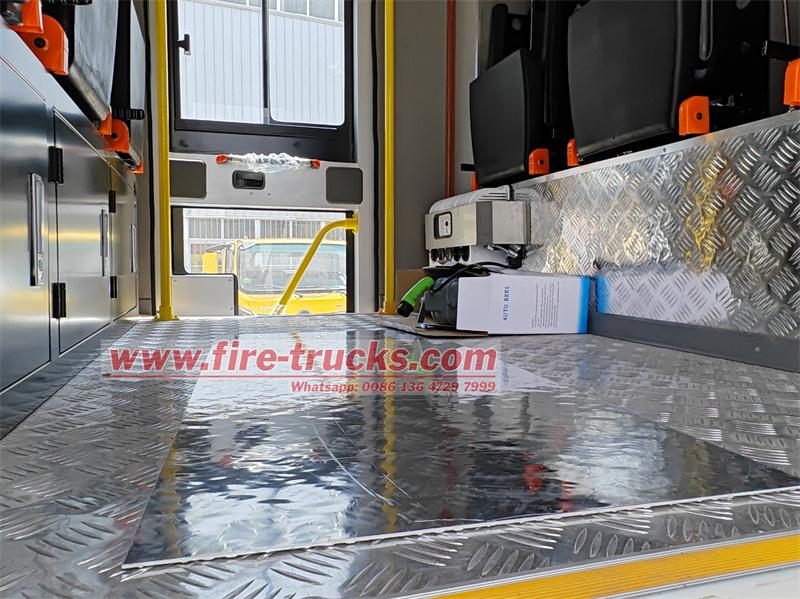

2. Ontwerp van het passagierscompartiment

●Indeling:2 rijen stoelen, 3 stoelen in elke rij, de stoelen zijn gemaakt van brandvertragend materiaal, uitgerust met veiligheidsgordels en driepuntsbevestigingen.

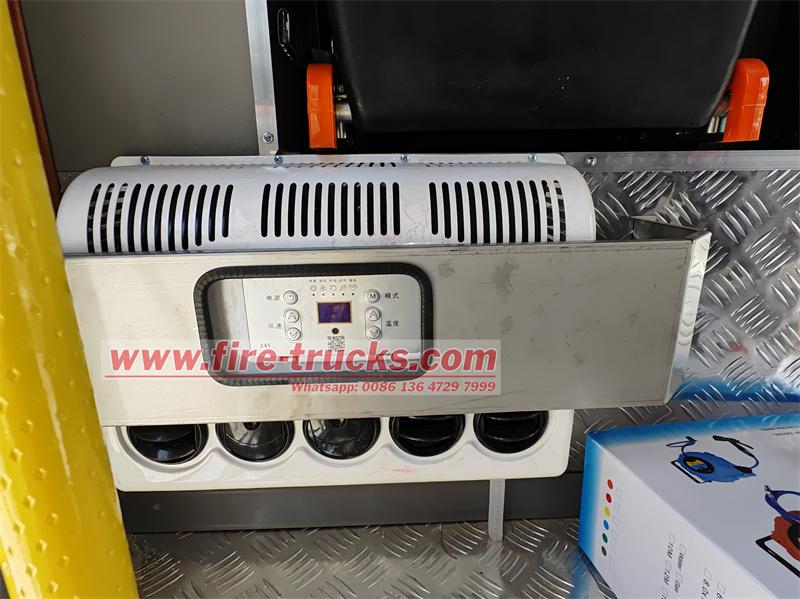

● Functie:ingebouwde airconditioning, verlichting, nooduitgang.

Tanksysteem

1. Watertank

● Volume:5 kubieke meter

● Materiaal:Q235B koolstofstaal, binnenwand anti-corrosiebehandeling (epoxyhars spuiten + kathodische bescherming), dikte≥5 mm

● Ontwerp:

▪ Watervulpoort, overlooppoort, uitlaatklep en inspectieput zijn aan de bovenkant geplaatst

▪ De onderste riooluitlaat is voorzien van een snelkoppeling, die kan worden aangesloten op de afvoerpomp

▪ De vloeistofniveausensor bewaakt het watervolume in realtime en de gegevens worden naar het display in de cabine verzonden

2. Schuimtank

● Volume:1 kubieke meter

●Materiaal:304 roestvrij staal, sterke corrosiebestendigheid, dikte≥4 mm

● Ontwerp:

▪ De tank is uitgerust met een vloeistofniveausensor en een schuimmengerinterface

▪ De vloeistofvulpoort, de uitlaatklep en het drukbalanceringsapparaat bevinden zich aan de bovenkant

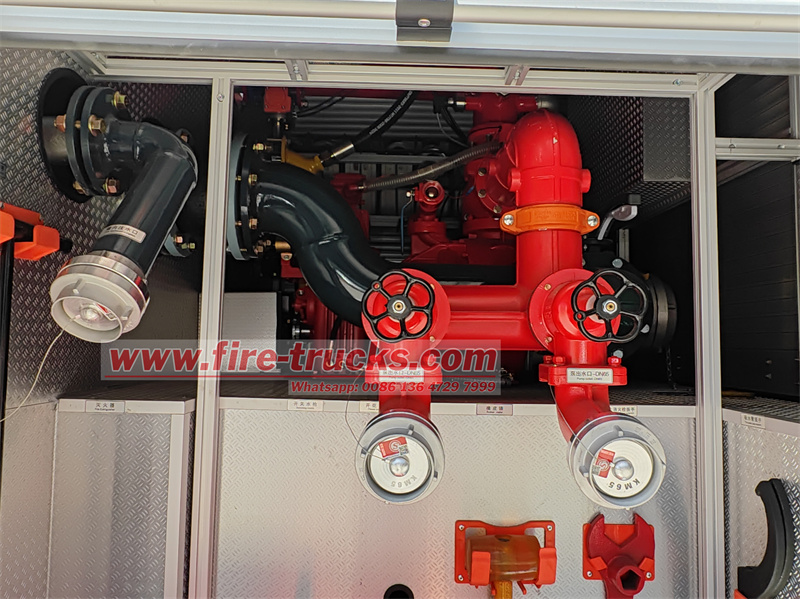

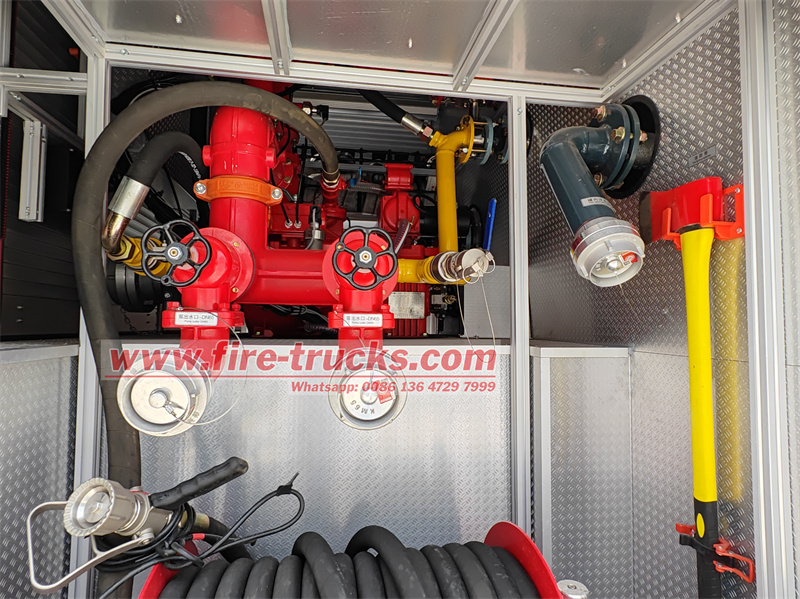

3. Pijpleidingsysteem

●Materiaal:Buis van roestvrij staal 304, flensaansluiting, voorzien van antivries-overdrukventiel;

●Indeling:De watertank en de schuimtank zijn parallel geschakeld en via de doseermenger verbonden met de brandpomp;

●Interface:De tank is aan de bovenkant voorzien van een inspectieluik en aan de onderkant van een rioolklep.

Brandpomp- en kanonsysteem

1. Brandpomp

● Model:CB40·10/7.50-XZ midden- en lagedrukpomp

●Parameters:

▪ Stroomsnelheid: 50L/s/1MPa

▪ Druk: 1,15 MPa (lage druk)/4,25 MPa (hoge druk)

▪ Waterafleidingstijd: ≤35 seconden (7 m aanzuigdiepte)

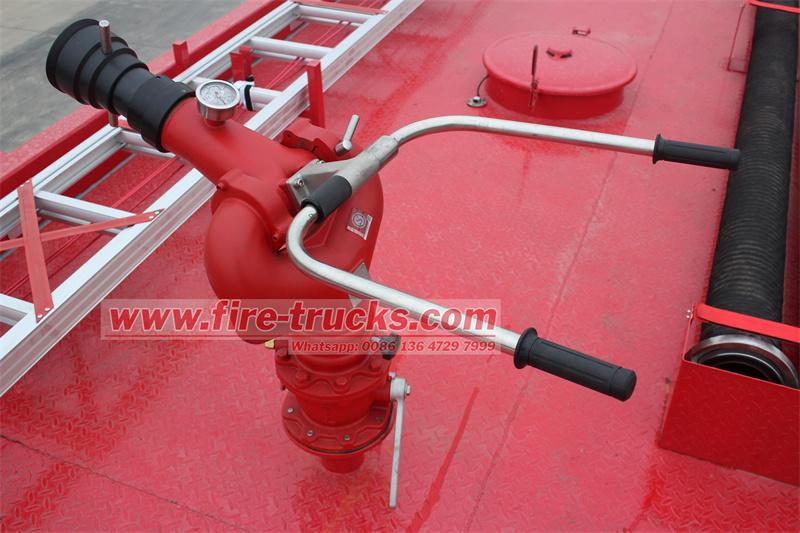

2. Vuurwapen

●Model:PL8/48 zelf-swingend geweer

●Parameters:

▪ Stroomsnelheid: 48 l/s

▪ Bereik: Water ≥ 70 m / Schuim ≥ 60 m

▪ Rotatiehoek: 360°horizontale rotatie, -45～+70°hoogterotatie

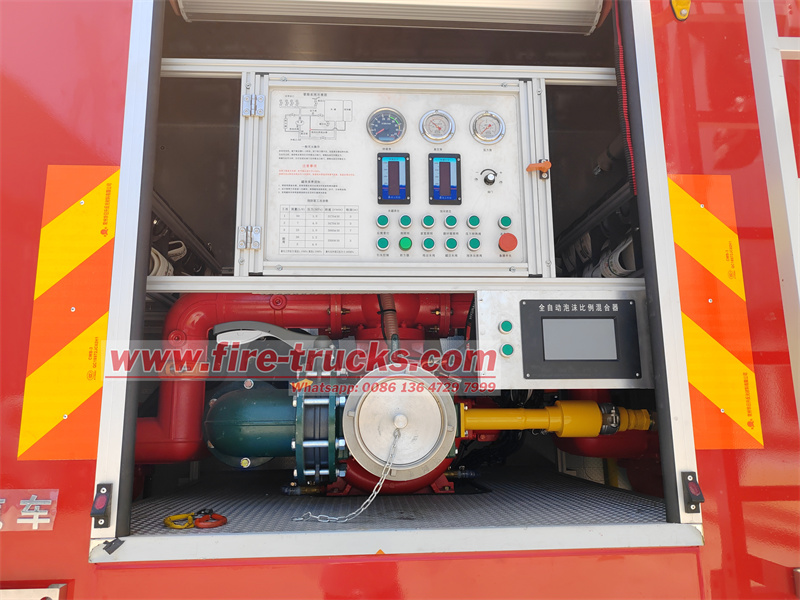

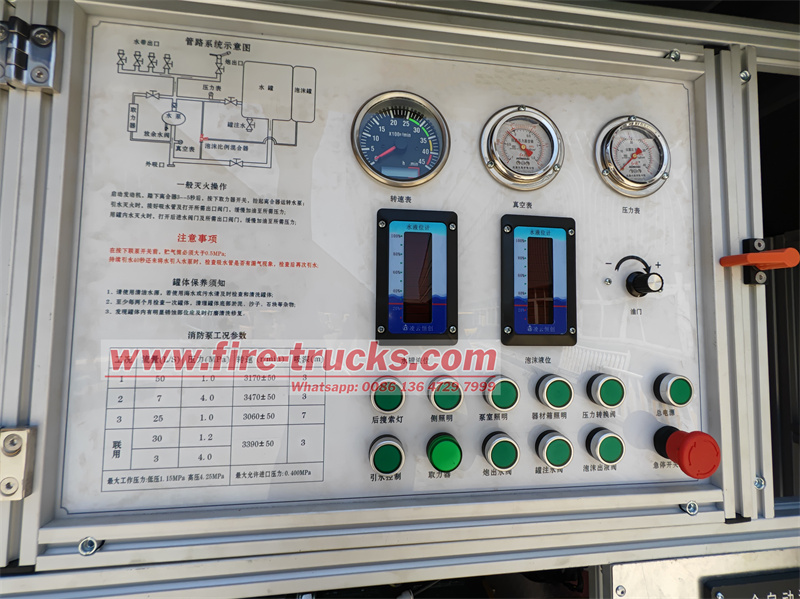

Bedieningspaneel van de pompkamer

1. Inhoud weergeven:

● Schema van het pijpleidingsysteem (markering van de water-/schuimleiding, kleppositie)

● Brandblusproces

● Voorzorgsmaatregelen (zoals: voordat u op de pompverbindingsschakelaar drukt, moet de luchtopslagcilinder groter zijn dan 0,5 MPa)

● Instructies voor tankonderhoud (regelmatige corrosie-inspectie, kalibratie van vloeistofniveausensor)

● Bedrijfsparameters van de brandpomp (stroom, druk, snelheid)

2. Instrumenten en knoppen:

● Toerenteller, vacuümmeter, drukmeter (realtime weergave van de bedrijfsstatus van de pomp)

● Vloeistofniveau-indicator in watertank/schuimtank (elektronische sensor + mechanische wijzer met dubbele back-up)

● Knoppen voor het starten/stoppen van de pomp, bediening van de vul- en uitlaatklep van de tank, uitlaatklep voor schuim en andere knoppen

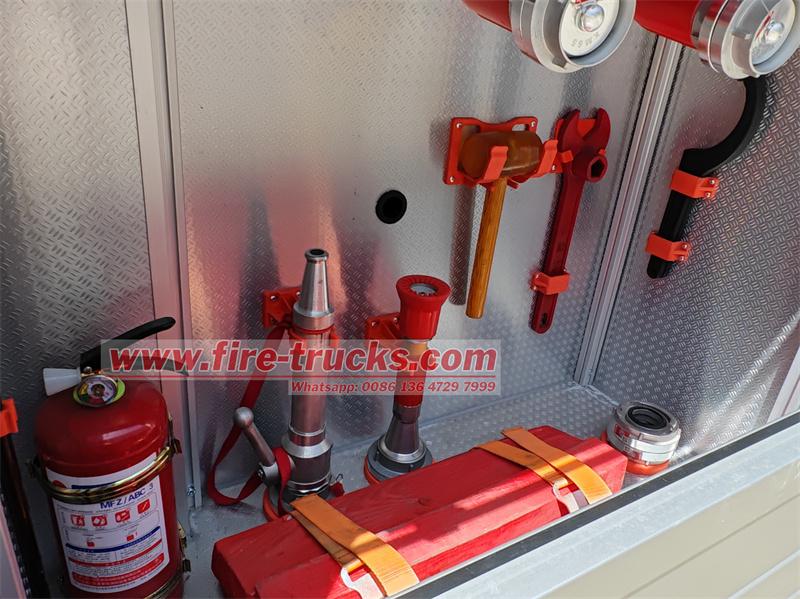

Lijst met brandbestrijdingsmiddelen

Standaarduitrusting:

•Brandblusser: 2 4 kg droogpoederbrandblussers (type ABC),

•Brandslang: 1 gelijkstroom waterpistool, 1 bloeiend waterpistool;

•Schuimpistool: 1 medium/laag schuimpistool per stuk, met snelle interface;

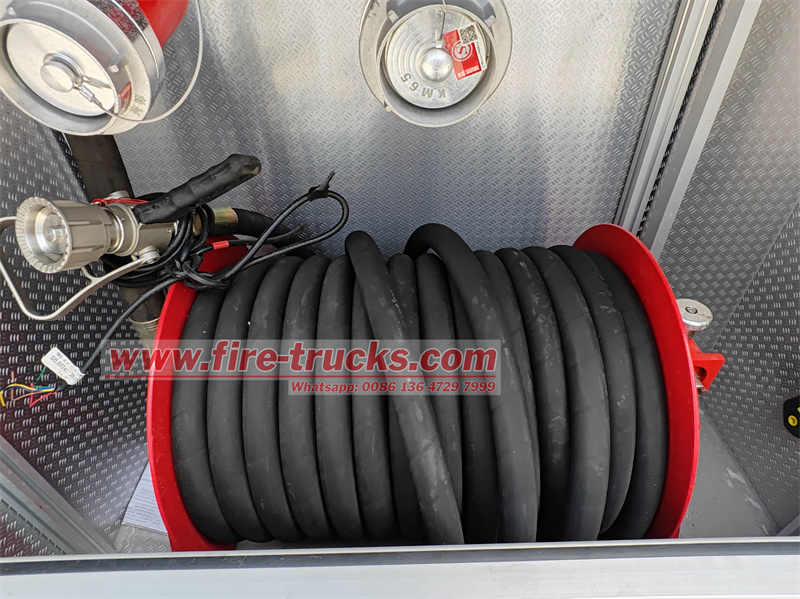

•Brandslanghaspel: 20m hogedrukslanghaspel (met zelfborgende koppeling).

Speciaal gereedschap:

•Brandwacht: 1 set, opvouwbaar;

•Verschillende diameterconversie-interfaces: 1 set voor DN65/DN80;

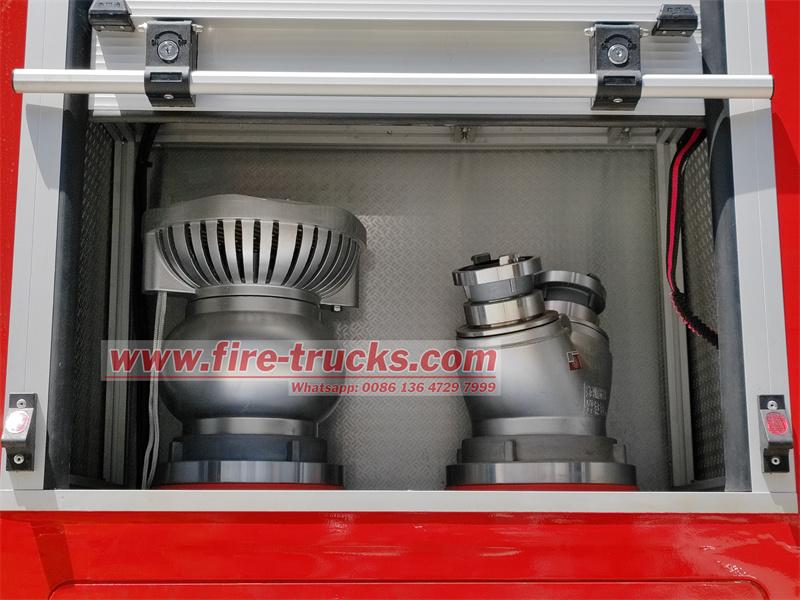

•Waterfilter: automatisch drukregelwaterfilter met 100 mesh filter;

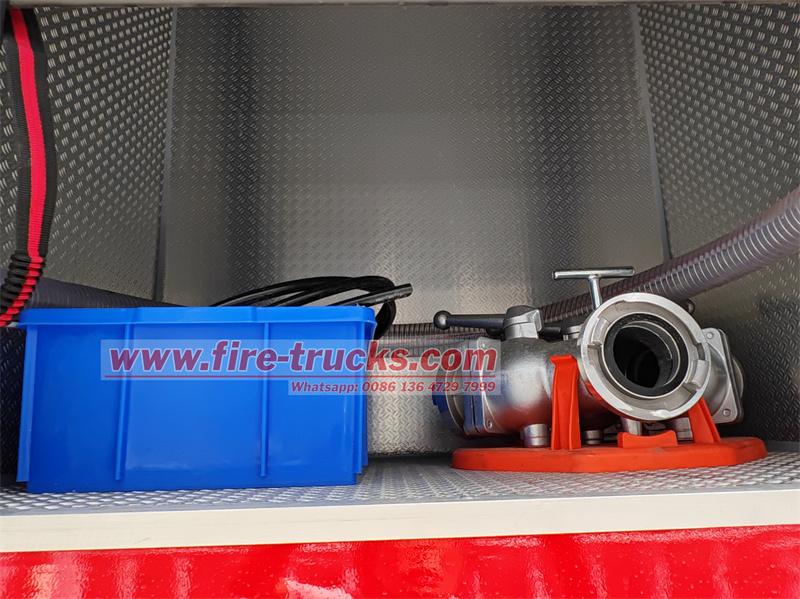

•Waterverdeler: driedelige waterverdeler.

•Waterverzamelaar: 1 st.

Reserve-uitrusting:

•Brandhamer: brandhamer met platte kop;

•Sleutel: 1 set voor vuursleutel, grondsleutel en ondergrondse sleutel;

•Brandscharen: 2 st.
