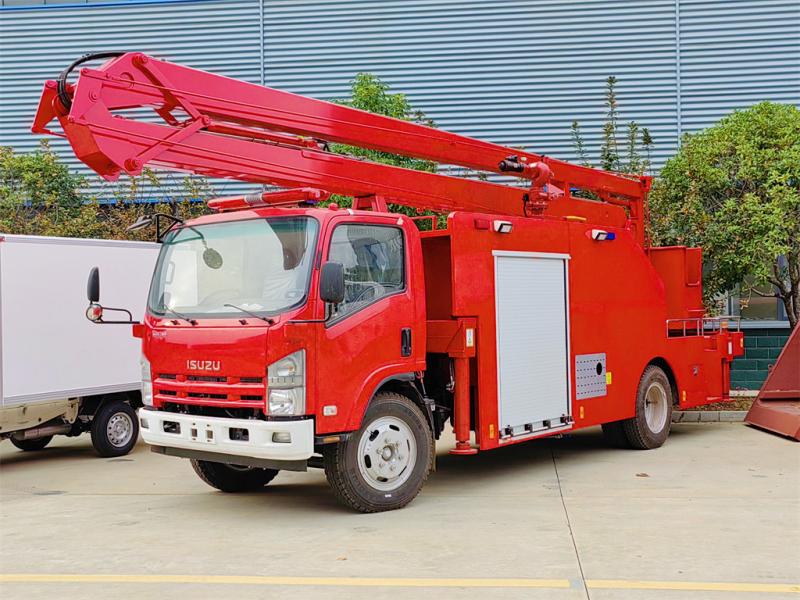

De nieuwe Isuzu hoogwerker brandweerwagen is een multifunctionele brandweerwagen met volledig hydraulische aandrijving, volledige zwenkmogelijkheden en een gecombineerde arm. Hij is uitgerust met een hoogsproeiwagen, een platformwagen en een reddingsvoertuig. Het voertuig wordt veel gebruikt bij brandbestrijding op grote hoogte in steden, fabrieken, mijnen, havens en andere locaties. Het is de eerste keuze voor het blussen van branden in hoogbouw, het redden van personeel in nood en het redden van eigendommen.
Vrachtwagenmodel:
PST5120GXFGWerkcapaciteit:
18M working HeightTankstructuur:
5000L waterWielbasis:
4475mmAandrijving:
4x2, LHDMotorvermogen:
190HPMotormodel:
ISUZU 4HK1Bluspomp:
CB10/30, 30L/SOpmerking:
Foam tank can be also optional18M Hoogwerker Brandweerwagen Isuzu, ook wel Hoogwerker reddingsbrandweerwagen Isuzu of Isuzu reddingsbrandweervoertuig met platform genoemd: De perfecte combinatie van 18 meter hoogwerker en efficiënte brandblussing.
Deze Isuzu-brandweerwagen met emmervormige watertank doorbreekt het traditionele ontwerpkader door een wateropslagsysteem van 5 kubieke meter te integreren met een opvouwbaar werkplatform van 18 meter. Dit creëert een nieuw paradigma voor functionele integratie voor middelgrote brandbestrijdingsapparatuur. Anders dan de complexe structuur van een ladderwagen en de enkele functie van een hoogwerker, maakt dit model gelijktijdige brandbestrijding en reddingsoperaties mogelijk dankzij het modulaire ontwerp. Het is met name geschikt voor brandbestrijdingsscenario's zoals in woonwijken en op industrieterreinen waar zowel kosten als efficiëntie van belang zijn.
2 Technische kernparameters en functieanalyse
Brandblussysteem voor watertanks
Dubbellaagse roestvrijstalen tank uitgerust met een hogedrukcentrifugaalpomp, die een debiet van meer dan 30 l/s ondersteunt
Uitgerust met slangaansluitingen voor meerdere specificaties, kan het snel worden aangesloten op gemeentelijke brandkranen om de watertoevoertijd te verlengen
Geïntegreerd waterkanon-afstandsbedieningssysteem realiseert nauwkeurige brandblussing

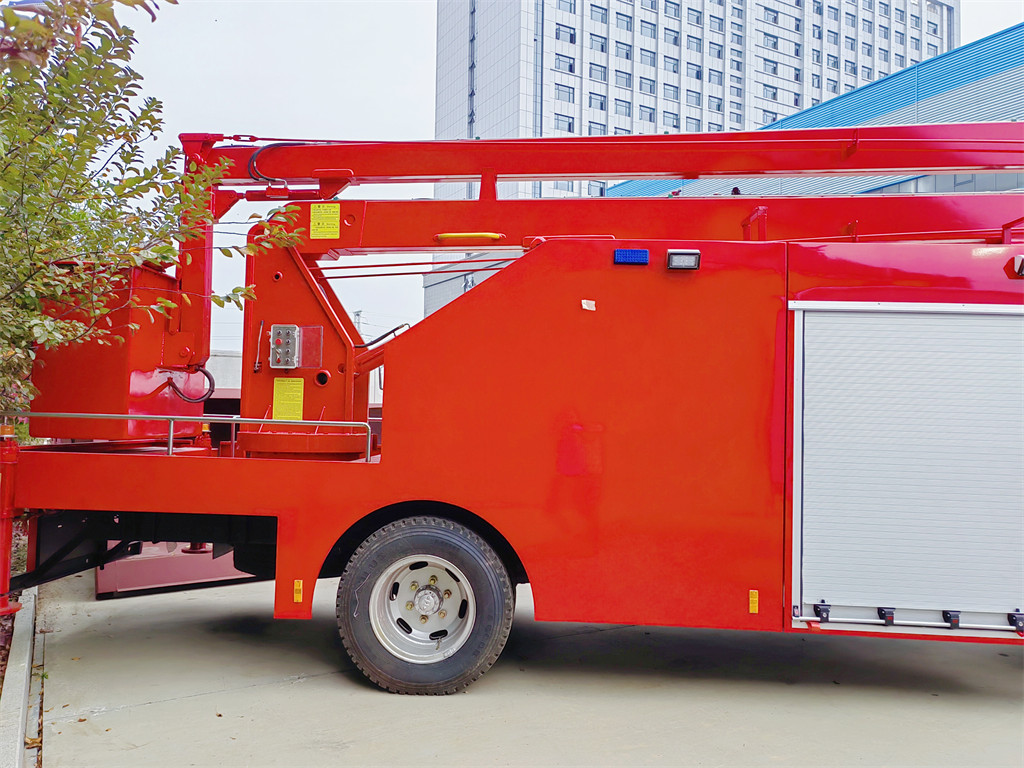

Hoogwerker
Driedelige hydraulische telescopische armconstructie met een maximale inzethoek van 160°
Explosieveilige verlichting en nooduitgangsysteem zorgen voor veiligheid bij nachtelijke operaties
De draagkracht van het platform voldoet aan de behoeften van een samenwerking tussen twee personen
Intelligent chassissysteem
Geoptimaliseerd wielbasisontwerp om een draaicirkel van minder dan 8 meter te bereiken
Elektrisch stempelsysteem voltooit parkeervoorbereiding in 30 seconden
De dual-mode-output van de motor houdt rekening met zowel het rijden als de werkzaamheden ter plaatse
Voertuigparameters | |
Voertuigmerk | ISUZU NPR-serie |
Leeggewicht (kg) | 6200 |
Motorvermogen (kW) | 139 (190 pk) |
Versnellingsbak | Handgeschakelde 6-versnellingsbak |
Voertuiggrootte (mm) | 7290x2200x2950 |
Aantal assen | 2 |
Wielbasis (mm) | 3815 |
Aantal banden | 6 |
Bandenmaat | 8.25R20 |
Voor-/achteras | 5 ton / 7 ton |
Remsysteem | Automatisch luchtremmen |
Technische parameter | |
Tankvolume (m³) | 5m³ water +18 werkplatform |
Het aantal passagiers dat in de cabine mag | 3 |
Brandpompstroom (L/s) | 30 |
Maximale aanzuighoogte van de pomp (m) | 7 |
Bereik van het vuurwaterkanon (m) | water≥55 |
Rotatiehoek van het waterpistool | Horizontale 360° rotatie, pitch -35° tot 70° rotatie |
3 Kernconcurrentievoordeel
3.1 Complexiteit van functies
Kan gelijktijdig uiteenlopende taken uitvoeren, zoals brandbestrijding in gebouwen van zes verdiepingen, sloop van apparatuurlagen en onderhoud van billboards
3.2 Economisch voordeel
De aankoop- en onderhoudskosten zijn meer dan 50% lager dan die van professionele klimuitrusting, en de jaarlijkse onderhoudskosten worden beheerst in het bereik van duizenden yuan
3.3 Gebruiksgemak
Eén persoon kan de voorbereiding van de operatie binnen 3 minuten voltooien en het intelligente diagnosesysteem bewaakt de status van de apparatuur in realtime
4 Typische toepassingsscenario's
Scenariotype Oplossing Efficiëntieverbetering
Gemeenschapsbrand Grondblussing van brand + verplaatsing van personeel op grote hoogte Verkort de reddingstijd met 40%
Fabrieksongeval Koeling van de apparatuurlaag + sloop van de constructie Verbeter de afvalverwerkingsefficiëntie met een factor 3
Gemeentelijk onderhoud Inspectie van faciliteiten op grote hoogte + samenwerking op de grond Verminder de arbeidskosten met 70%
5 Onderhoudssysteem
Drie-niveau onderhoudssysteem
Dagelijkse sneltesten, maandelijks systeemonderhoud en jaarlijkse uitgebreide revisie vormen een compleet levenscyclusbeheer
Wereldwijd netwerk voor accessoires
48-uurs noodlevering van kerncomponenten, regionale gedeelde magazijnen verminderen de voorraaddruk
6 Marktpositionering en ontwikkelingsperspectieven
Dit model is perfect afgestemd op de behoeften van verstedelijkte bouwprojecten in ontwikkelingslanden en is met name geschikt voor gemeentelijke brandbeveiligingsprojecten en -renovatie. Met de verbetering van internationale veiligheidsnormen wordt composietapparatuur met zowel brandblus- als reddingsfuncties op beperkte hoogte de gangbare keuze in de markt voor middelgrote brandweerwagens. De technische parameters voldoen aan diverse internationale certificeringen en zijn geschikt voor Zuidoost-Azië, het Midden-Oosten, Afrika en andere regio's met uiteenlopende klimaten.
Isuzu Bucket Rescue Brandweerwagen Onderhoud en Reparatie Gezond Verstand Gids
1 Dagelijkse reiniging en uiterlijk onderhoud
Carrosserie- en chassisreiniging
Verwijder na elke missie met een hogedrukspuit het vuil van het oppervlak van de carrosserie. Let hierbij vooral op de belangrijkste onderdelen, zoals de aansluiting van de brandslang en de schuimsproeier, om corrosie te voorkomen.
Controleer wekelijks het reflecterende logo en de waarschuwingslampjes op de carrosserie van het voertuig om zichtbaarheid bij nachtelijke werkzaamheden te garanderen.
Intern apparatuuronderhoud
Maak het dashboard, de stoelen en de apparatuurkast in de cabine regelmatig schoon om de werkomgeving schoon te houden.
Controleer maandelijks de status van de uitrusting van het voertuig (zoals brandbijlen en sloopgereedschap) om te voorkomen dat deze er tijdens het rijden af valt.
2 Onderhoud van het mechanische systeem
Onderhoud van het energiesysteem
De motorolie en het filterelement moeten regelmatig worden vervangen en de vriespuntwaarde van de koelvloeistof moet tegelijkertijd worden gecontroleerd. In koude gebieden moet antivries worden gebruikt.
De versnellingsbak en de aftakas worden elk kwartaal voorzien van speciale smeerolie en de werking van de tandwielen wordt gecontroleerd.
Rem- en ophangingssysteem
Controleer maandelijks de dikte van de remblokken en vervang de remolie onmiddellijk als het watergehalte de norm overschrijdt.
Smeer regelmatig de veren en schokdempers van het ophangingssysteem en controleer de bandenspanning en slijtage.
3 Onderhoud van brandbestrijdingsmiddelen
Watertank en brandblussysteem
Laat na elk gebruik het resterende water uit de pomp lopen om te voorkomen dat ijs de afdichtingen in de winter beschadigt.
Maak de schuimtank regelmatig en grondig schoon en spoel de leiding door met schoon water voordat u andere soorten schuimvloeistof gebruikt.
Luchtwerktoestel
Smeer maandelijks de scharnierpunten van de knikarm en controleer of de hydraulische olieleiding lekt.
Voer jaarlijks niet-destructief onderzoek uit op de dragende structuur van het klimplatform om er zeker van te zijn dat er geen scheuren in de metalen onderdelen zitten.
4 Elektrisch systeem en veiligheidsvoorziening
Elektronische apparatuur aan boord
Test wekelijks de werking van het alarm, de verlichting en de communicatieapparatuur en breng regelmatig antioxidanten aan op de batterij-elektroden.
Intelligente besturingssystemen (zoals afstandsbedieningsmodules voor waterkanonnen) upgraden regelmatig de software en kalibreren de nauwkeurigheid van sensoren.
Noodveiligheidsvoorziening
Test maandelijks het noodremsysteem en de automatische parkeerfunctie om de stabiliteit van de H-type stempels te verifiëren.
Vluchtladders, noodhamers en andere hulpmiddelen worden regelmatig gecontroleerd op hun goede staat en effectiviteit.
5 Periodiek diepgaand onderhoud
Jaarlijkse uitgebreide inspectie
Inclusief debiettest voor brandpompen, verificatie van de stabiliteit van hefwerktuigen en afdichtingstesten voor voertuigen.
Bij oudere voertuigen wordt ook roestdetectie aan het chassis toegevoegd, met de nadruk op laspunten van de balken.
Speciale omgevingsreactie
Voertuigen in kustgebieden ondergaan maandelijks een extra anti-zoutbehandeling voor het chassis en voertuigen die in chemische gebieden worden gebruikt, moeten de explosieveilige tests voor elektrische componenten versterken.
