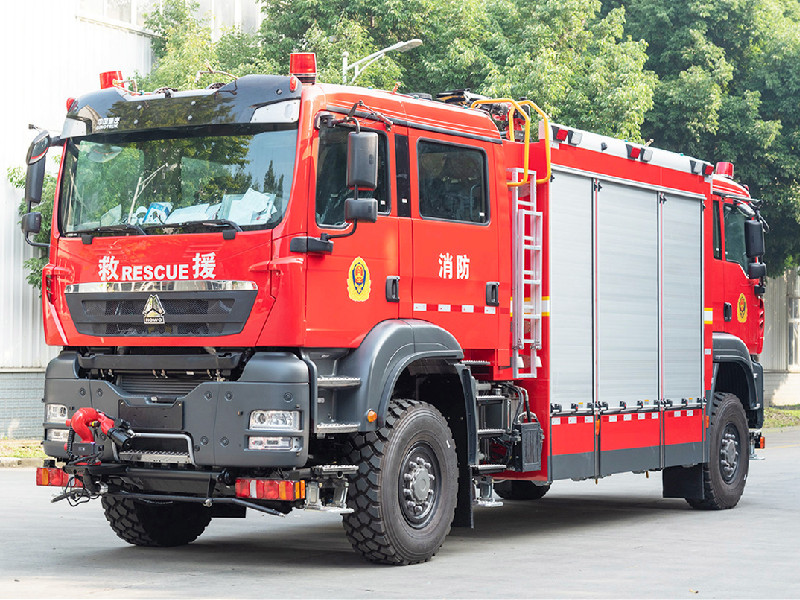

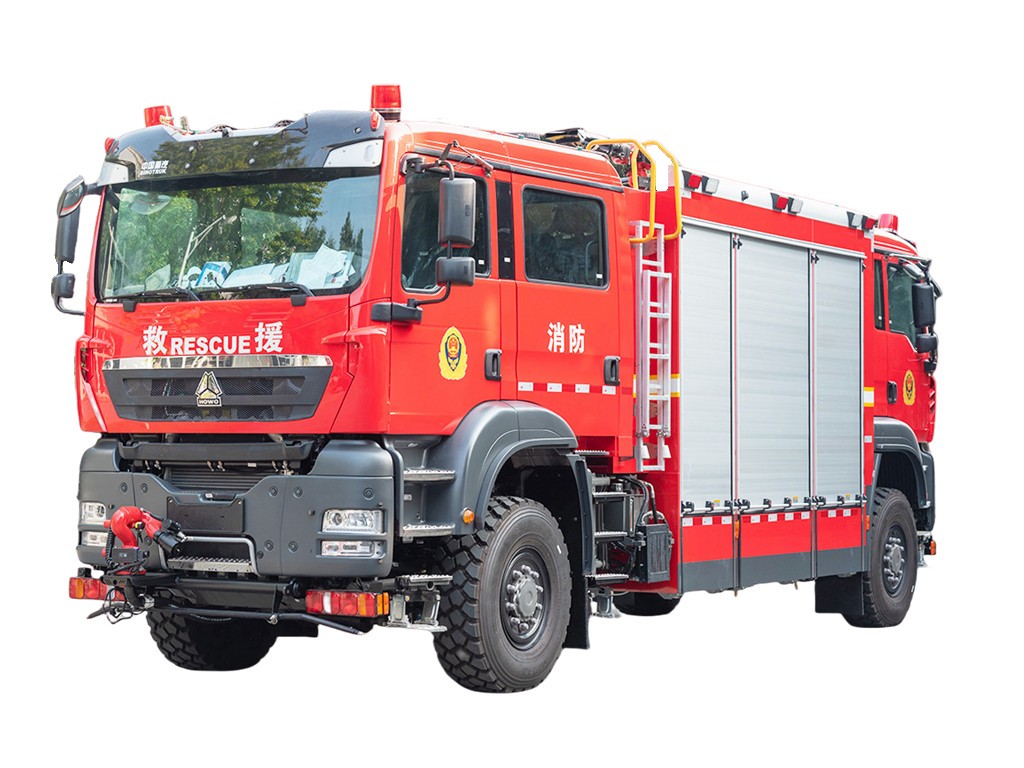

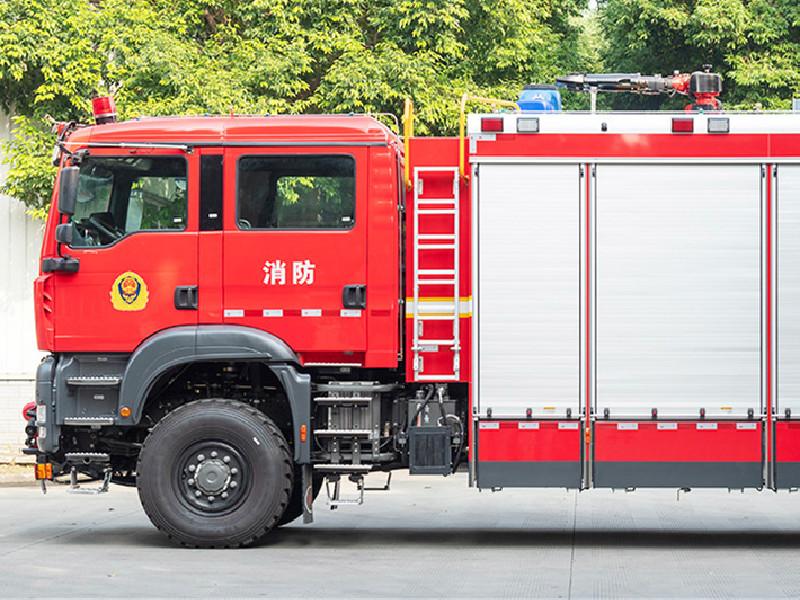

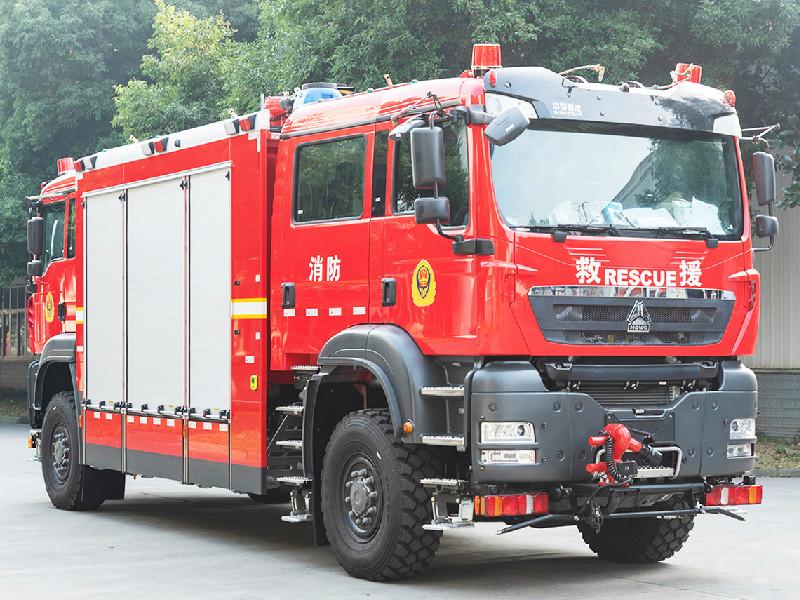

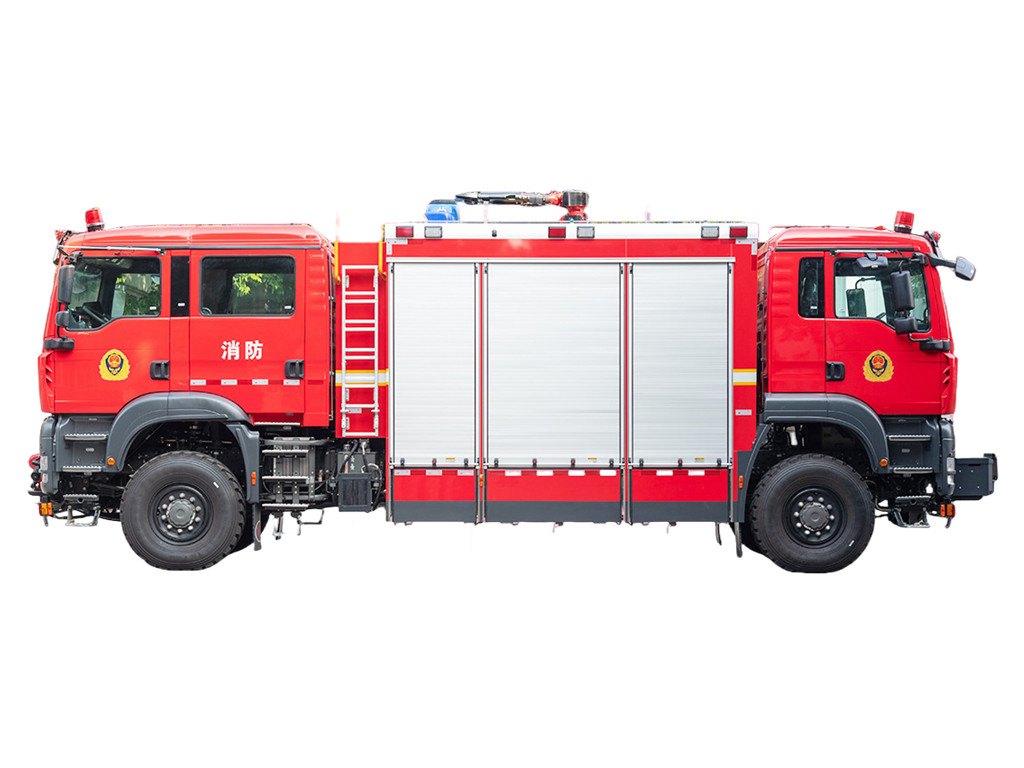

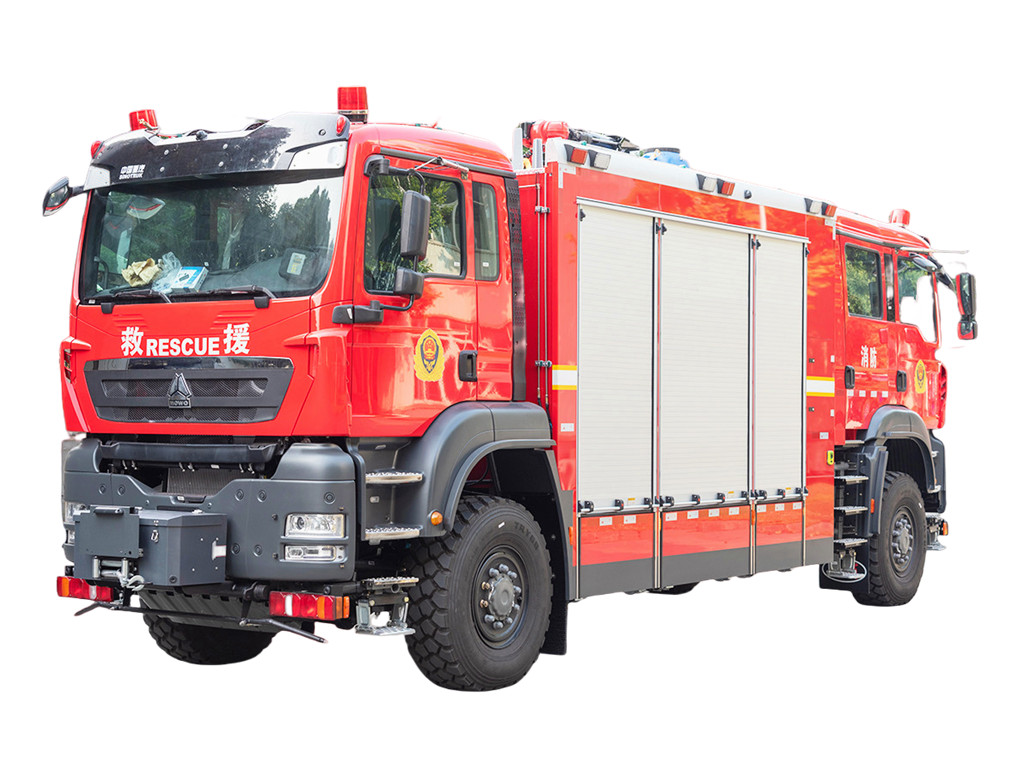

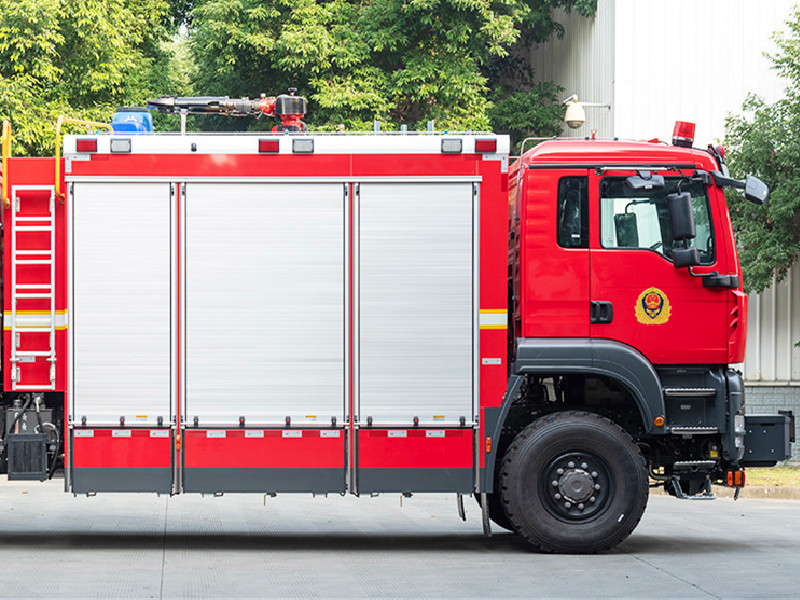

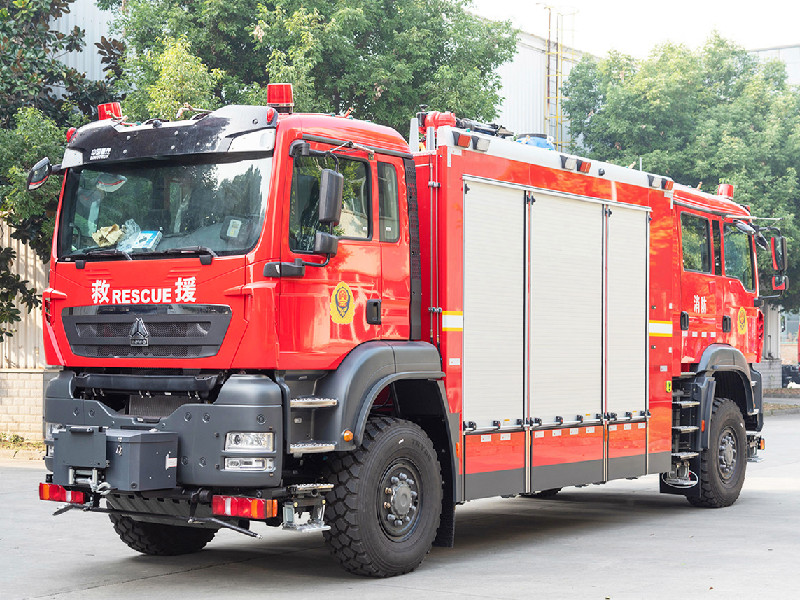

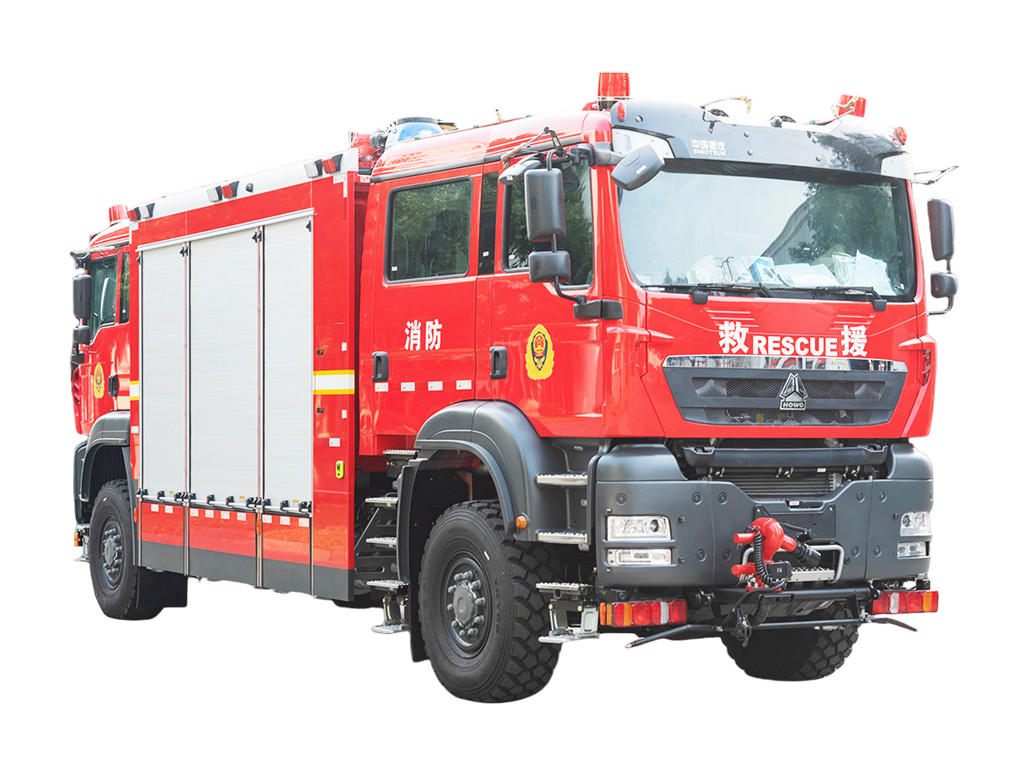

Howo 4x4 all-terrain Tunnel Rescue Brandweerwagen

Technical Specification for Howo 4x4 all terrain Tunnel Rescue Fire Truck

Truck

Make/Model Line: SINOTRUK 4X4 LHD
Emission standard: Euro 6
Horsepower: SINOTRUK MC07H.35-60 diesel engine with 350hp
Front /Rear loading: 7T+16T

Tire Size: 12.00R20, with 1 spare tire
Wheelbase: 4,600mm

Cabin

Red color as customized
Mode Double cabin on two sides, one side with double row for 2+4 seats, ont side single row for 2 seats
Totally 8 person allowed, air conditioner, power assist, radio, MP3, etc.

Water tanker

Material: High-quality PP material tanker device, never rust
Capacity: 6,000 Liters

Shape Square Cylindrical
Material: PP
Thickness shell: 5-8 mm

Fire Pump

Make/Model
Origin
Standard
Rated RPM
Output:
Axial Power
Suction Depth
Advantages

CB10/60
China XIONGZHEN
GB standard
3,280±50
Nominale output: 3.600 l/min bij 10 bar
102 kW
7m
De brandpomp en de onderdelen ervan zijn zeer solide en uiterst betrouwbaar.
Ongevoelig voor vuil en water. Ongevoelig voor vorst dankzij centrifugaalwerking, waardoor de brandpomp snel en volledig kan worden afgetapt.

Brandmonitor op het dak:

Merk/Model

PS60

Oorsprong

China WESTER

Installatieplaats

op het dak van de brandweerwagen

Horizontaal bereik

0-360°

Verticale roterende engel:

(-)45°-70°

Druk/stroomsnelheid

1,0 MPa/max. stroomsnelheid: 3280 L/M

Bereik

water≥70m

Blussysteem

Pijpsysteem

a) Wateraanzuigpoorten: Aan het einde van het brandweervoertuig zijn twee 6-inch wateraanzuigpoorten met handbediende kleppen geïnstalleerd. Op de betreffende leidingpositie is een speciale rubberen elastische verbinding aangebracht.

b) Wateruitlaatpoorten: Er zijn twee 2,5-inch normale drukuitlaten aan beide zijden van de carrosserie van het voertuig en een waterinjectieleiding voor de tank van de pomp naar de tank, die is gemonteerd met een 2,5-inch kogelkraan, één brandmonitor
c) Watervulpoorten: Aan de linker- en rechterkant van de unit is één watervulpoort met een handmatige regelklep geïnstalleerd.
pompkamer.

d) Afvoerleiding voor restwater: Op de laagst gelegen en gemakkelijkst bereikbare plaats is een afvoerkraan voor restwater geplaatst, die indien nodig het restwater snel kan afvoeren.

e) Koelwaterleiding: De PTO is uitgerust met een geforceerde koelwaterleiding die is aangesloten op de waterinlaat en
uitlaatleiding van de pomp, voorzien van een klep, waarmee het restwater via een vacuümproces kan worden afgevoerd.

Pomp aandrijfsysteem:

Aftakassysteem (PTO):

Installatiemethode:

Sandwichtype

Koeling:

Circulerende waterkoeling

Transmissie-as:

Precisie-overbrengingsas met hoge balans, die gebruikmaakt van een speciale middensteunverbinding.

Wateruitlaten, poorten en zuiginlaten, alleen ter referentie

Tankconstructie:

Afdichtplaten bevinden zich zowel aan de voor- als achterzijde, de wandplaten aan beide zijden van de tank en verticale en
Horizontale oscillatie-schildplaten zijn voorzien van trapeziumvormig staal, wat de sterkte kan verhogen. De watertank ondergaat een strenge waterlekkagetest en een betrouwbaarheidstest voor sterkte.
Hulpframe:

Structuurkenmerken:

De tank en het subframe zijn verbonden door een elastische verbindingszitting met koppelreductie. Dit verhoogt niet alleen de flexibiliteit van de verbinding tussen het frame en de tankbak en voorkomt vervorming en breuk van de bovenbouw, maar verhoogt ook de sterkte van het opbergvak van de bovenbouw en geeft het chassis uitstekende prestaties. Het gestandaardiseerde subframe zorgt voor een flexibele montage van de bovenbouw.

Apparatuurkast en pompkamer:

Materiaal: De apparatuurkast, de pompkamer en het binnenframe zijn gemaakt van zeer sterke aluminiumlegeringsprofielen, terwijl de binnenpanelen zijn gemaakt van geoxideerde aluminiumplaten.

Structuur: Het frame is de gelaste constructie van alle aluminium frames, met de apparatuurkasten aan de voorkant en de pompkamer aan de achterkant. De buitenhuid is gemaakt met behulp van aluminium plaatverlijmingstechnologie.
De interieurpanelen en bodemplaten zijn gemaakt van glad, geborsteld aluminiumlegeringmateriaal.

Opbergvakken voor apparatuur met geschikte bevestigingsmogelijkheden, voorzien van schuifladen en vaste planken om apparatuur veilig en eenvoudig op te bergen.

De compartimenten zijn vaste, geanodiseerde lichtmetalen roldeuren.
Het pompcompartiment bevindt zich aan de achterzijde van het voertuig.

Deze wordt aan de achterzijde afgesloten door een aluminium rolluik of een stalen plaat. Roldeuren:
Geanodiseerde dakrolluiken met lamellen en hefstangen.

Elke sluiter wordt automatisch verlicht wanneer de sluiter geopend wordt.

kluisjes met automatische binnenverlichting, alleen ter referentie

Dakdek:

Het dak zal worden gebruikt om zuigslangen en een uitschuifladder op te bergen en zal worden afgedekt met een aluminium traanplaat om de verplaatsing gemakkelijker te maken.

Aan de achterzijde van het brandweervoertuig wordt een lichte daktoegangsladder aangebracht.

Toegangsladder voor het dak aan de achterzijde

Pedaal aan twee kanten

Locatie: Onder de roldeuren

Materiaal: hoogwaardig plaataluminiumlegeringprofiel, met antislipfunctie

Structuur: Pedaalplaten zijn de volledig getekende structuur van aluminiumlegeringsplaten. De sterkte is hoger dan die van de skeletlasconstructie. Pedaalplaten kunnen meer dan 150 kg dragen. Het pedaaloppervlak is antislip.
ontwerp met een veervergrendelingsfunctie om te voorkomen dat de pedaalplaat automatisch omdraait tijdens het

Elektrisch systeem:

De alarmlamp, die zich bovenop de cabine bevindt, is een lange lichtbalk met een 100W alarmbedieningssysteem. Aan beide zijden van de bovenkant van een brandweerwagen zijn drie zwaailichten gemonteerd. Twee led-zijlampen zijn
Aan beide zijden van de bovenkant van de vrachtwagen zijn veiligheidsborden gemonteerd. Aan de onderkant van de vrachtwagen zijn waarschuwingslichten aangebracht. Aan zowel de voor- als achterkant van de vrachtwagen zijn kijk- en breedtelichten aangebracht. Aan de achterkant van het dak van de vrachtwagen is een 24V, 35W LED-zoeklamp gemonteerd. De elektrische circuits zijn onafhankelijk ontworpen.

Brandbestrijdingsbedieningspaneel:

Locatie In het achterste pompcompartiment
Structuur:

Afhankelijk van de voertuigconfiguratie kunnen verschillende typen besturingsmodules worden geselecteerd en alle brandbestrijdingsmodules
componenten worden elektrisch aangestuurd met behulp van PLC-intelligente besturing; alle knoppen, schakelaars en indicatoren op de
Het bedieningspaneel is gemarkeerd in het Engels. De lay-out van de pijpleiding en de korte bedieningsinstructies zijn te vinden op de
Een prominente positie van het paneel. Het paneel is water- en stofdicht en de beschermingsgraad kan IP56 bereiken.

Elektrisch pakket:

1) Verlichting: Het verlichtingssysteem voor het interieur van de cabine is van de originele chassisfabrikant. Pomp
De compartimenten en opbergvakken zijn verlicht voor gebruik in het donker en worden automatisch ingeschakeld wanneer de rolluiken worden geopend.
2)Waarschuwingslampjes:

Een lange lichtbalk op het dak van de bestuurderscabine

Er wordt één compleet PA-systeem geïnstalleerd met bediening in de cabine.
3) Bedieningspanelen:

De volgende bedieningselementen en lampjes bevinden zich in de cabine, vlak bij de bestuurders- of bijrijdersstoel.
waarschuwingslampje voor 'knipperlichten'.

Schilderen

Rode verf: Cabine, apparatuurkist, pompkamer (behalve afsluiter)
De voorbumper wordt wit of rood gespoten.

(De kleur van het hele brandweervoertuig kan ook worden aangepast.)

Alle bedieningsschakelaars zijn voorzien van een typeplaatje en waarschuwingsborden.

De prestaties van brandweervoertuigen voldoen aan internationale normen.
Alle instrumenten en bedieningselementen zijn gestempeld of gegraveerd in de Engelse taal

De beugels of laden in de apparatuurkast zijn ontworpen volgens het principe van ergonomie, om
gemakkelijker aan uitrusting kunnen komen.

Documentatie:

Wij bieden u een complete en uitgebreide set documentatie in de Engelse taal:
Volledige handleiding voor bediening en onderhoud van brandweervoertuigen.
Bedienings- en onderhoudshandleiding voor het chassis

Reserveonderdelenhandleidingen voor brandweervoertuigen, brandpompen en alle aangesloten apparatuur.
