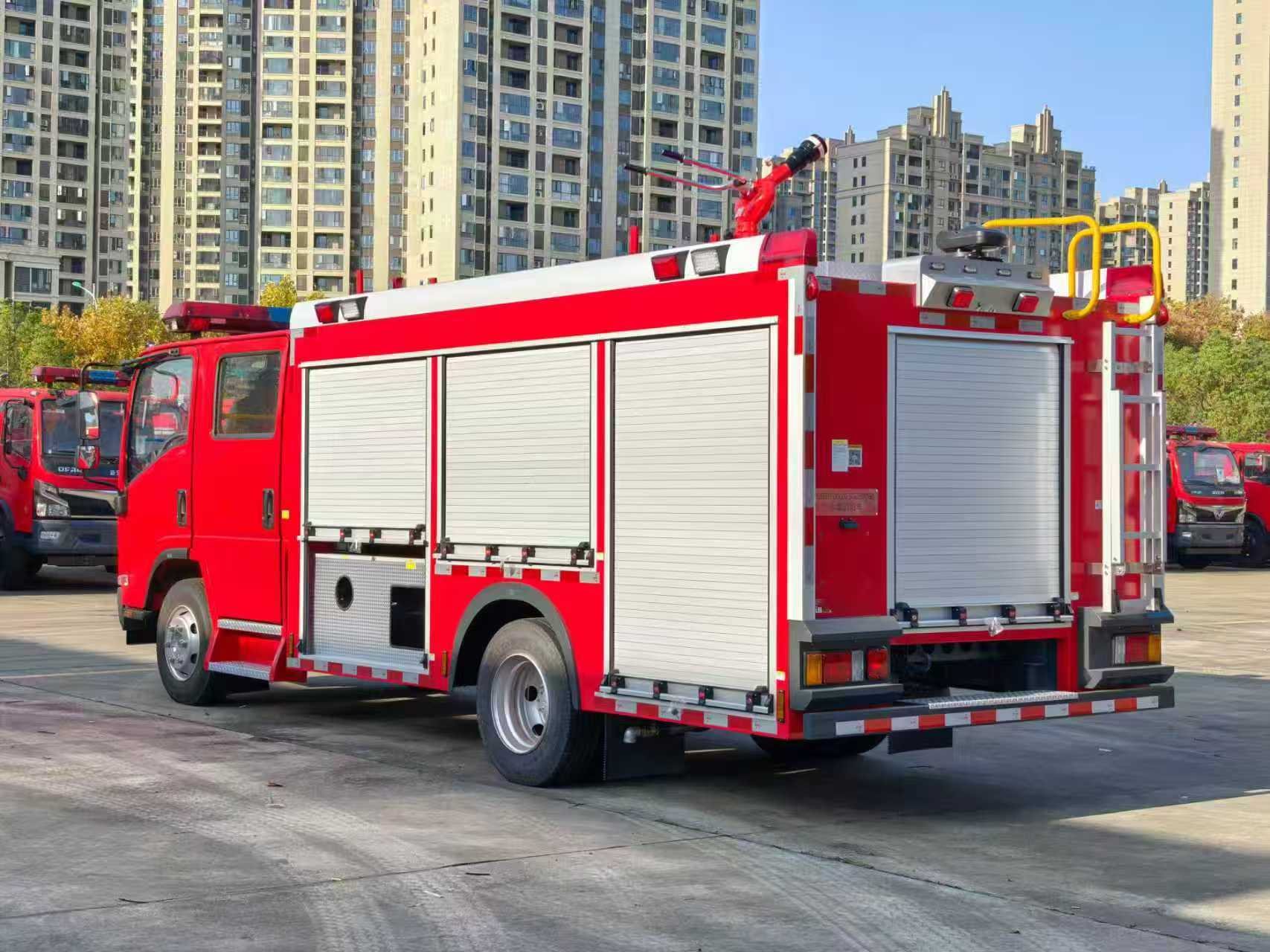

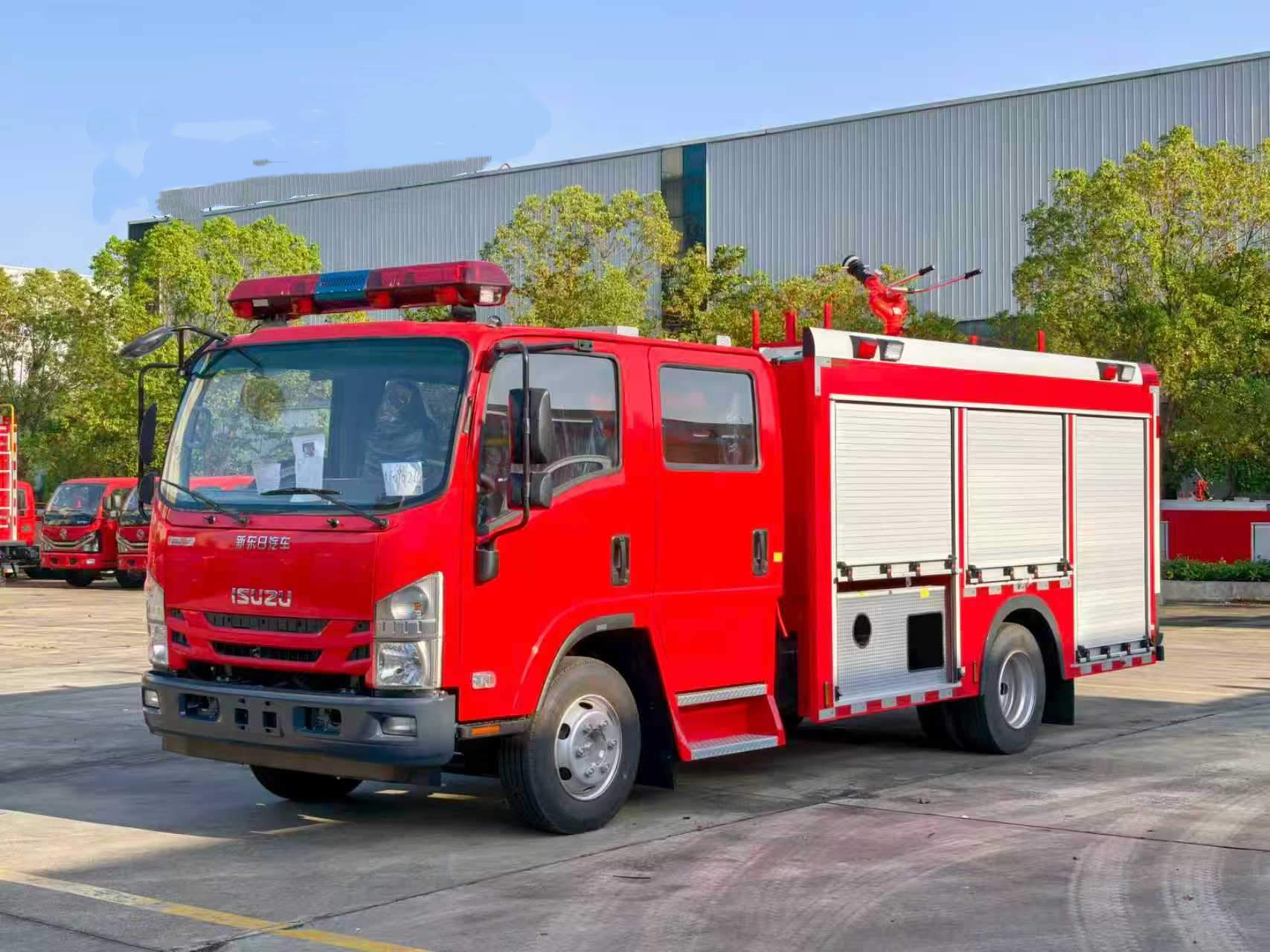

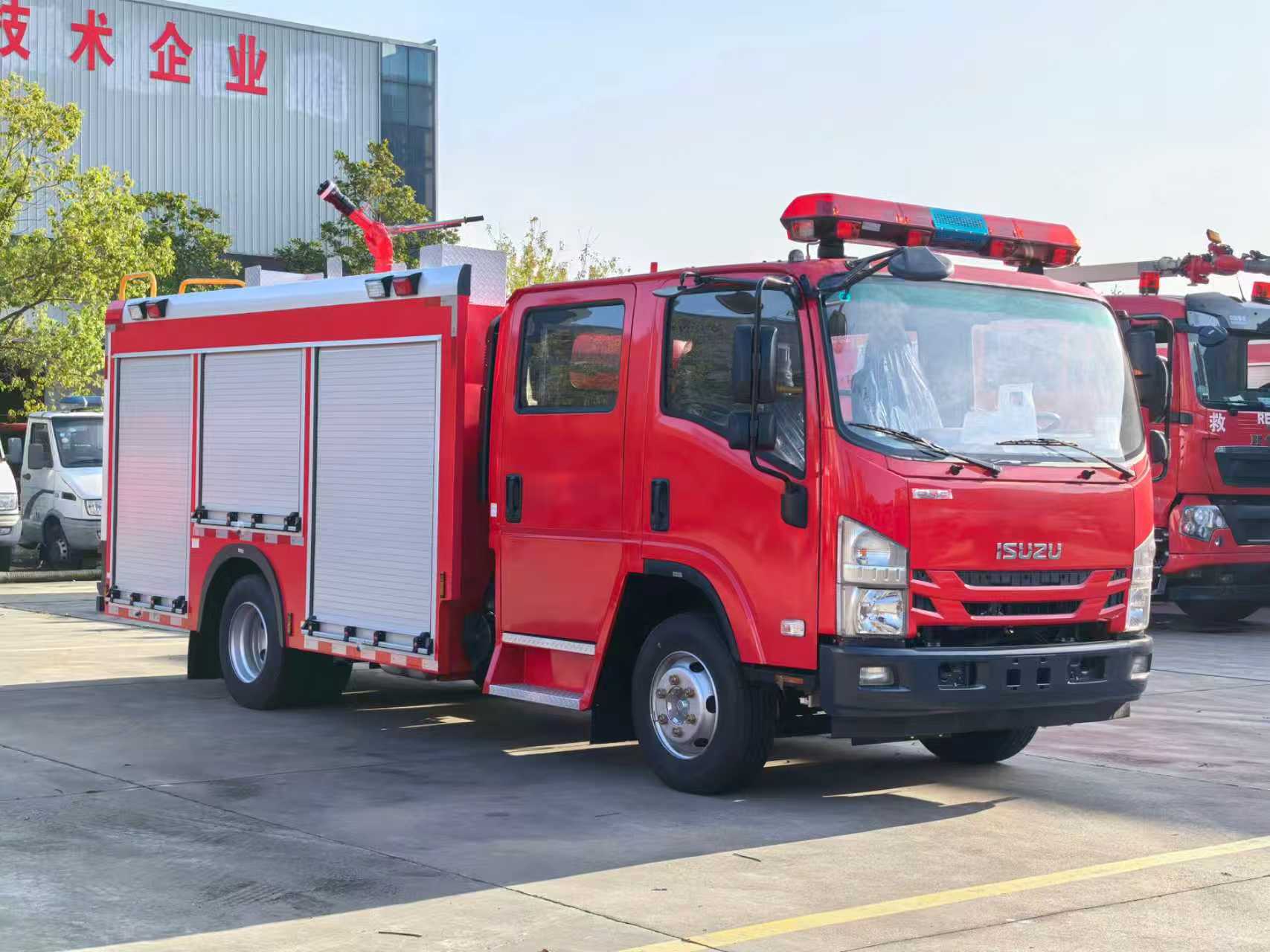

2026 year good design for Isuzu 700P Fire fighting vehicle

De PF5-15 vaste droge poedermonitor Het maakt gebruik van droog poeder als medium en vertrouwt op een vaste basis voor een stabiele sproeistroom. Het is geschikt voor chemische en magazijnomgevingen en kan het brandende oppervlak in de beginfase van een brand snel bedekken, waardoor de blusefficiëntie wordt verbeterd. De PF5-15 vaste droge poedermonitor Het apparaat heeft een robuuste constructie, is eenvoudig te bedienen en kan worden gekoppeld aan een automatisch besturingssysteem voor activering op afstand en nauwkeurig sproeien. » I. PF5-15 vaste droge poedermonitor structuur: Kenmerken van de PF5-15 vaste droge-poeder monitor: ● Volledig functioneel; ● Eenvoudige en originele structuur; ● Stabiele prestaties en eenvoudig onderhoud; ● Lage inlaatdruk; ● Voorzien van een automatische aftapkraan met horizontale en verticale vergrendelingsfuncties; ● Materiaal: Nauwkeurig gegoten aluminiumlegering; ● Kanonkop: Aluminiumlegering. » II. Schuimkanon PL24 specificaties: Model Stroom ( kg /S ) Bereik ( M ) Nominale werkdruk ( MPA ) Pitch rotatie ( ° ) Horizontale rotatie ( ° ) L×B×H ( mm ) Gewicht ( Kg ) PF5-15/40 40 ≥42 0,80 -45 ～ +70 0 ～ 360 980x340x550 28.5 » III. Producttoepassingen: Brandweerwagen met PF5-15 vaste droge poedermonitor PF5-15 vaste droogpoedermonitor testen De PF5-15 stationaire droogpoederblusser heeft een groot sproeibereik en een breed dekkingsgebied, en kan snel een droogpoederblusbarrière vormen. Hij is geschikt voor vaste locaties zoals chemische fabrieken, oliedepots en opslagterreinen, en biedt continue en stabiele brandblusmogelijkheden voor grote gebieden.

Isuzu 6HK1-TC brandweerwagens , ook wel genoemd Isuzu reddingsbrandweerwagen Diagnose en oplossingen voor motorfoutcodes. De Isuzu 6HK1-TC-motor maakt gebruik van het geavanceerde TICS-brandstofinjectiepompsysteem met elektronische regeling, en de ECU (Engine Control Unit) beschikt over zelfdiagnose. Wanneer het systeem een storing detecteert, gaat het waarschuwingslampje "CHECK ENGINE" branden en wordt de bijbehorende foutcode opgeslagen. Inzicht in de interpretatie en oplossingen voor deze foutcodes kan de efficiëntie van het motoronderhoud aanzienlijk verbeteren. Veelvoorkomende foutcodes en oplossingen Storingscodes P-serie P0101 (Lage spanning in het circuit van de luchtmassasensor) Controleer de koelvloeistofsensensor en de bijbehorende bedrading. Controleer de voedingsspanning van de sensor en de massa-aansluiting. Vervang indien nodig de ECU of de sensor. P0102 (Laserluchtstroomsensorcircuit te hoog) Controleer de brandstofkwaliteit en de staat van het filter. Reinig het brandstofsysteem. Controleer de brandstofdrukregelaar, de brandstofpomp en de injectorcircuits. P0103 (Laserluchtstroomsensor A, circuit te hoog) Controleer het sensorsignaalcircuit op kortsluiting. Test de werking van de sensor. Vervang de sensor of de ECU indien nodig. Digitale storingscodes 10 (Fout in de racksensor) Controleer de racksensor en de bijbehorende bedrading. Controleer of de signaaloverdracht normaal verloopt. 11 (Fout in het servosysteem van de snelheidsregelaar) Controleer de werkingsstatus van het servosysteem van de snelheidsregelaar. Test de bijbehorende circuitverbindingen. 14 (Fout in de hulpsnelheidssensor) Controleer de installatiepositie van de hulpsnelheidssensor. Test het signaal van de sensor. 15 (N-TDC-sensorfout) Controleer de N-TDC-sensoraansluiting. Controleer de nauwkeurigheid van het signaal. Systeemonderhoud en preventieve maatregelen SN Diagnostische items Beslissingstijd Back-upbesturing gegevens Elektronische regelaar Voordat u op reis gaat 10 Rack-sensorfout 160 ms Olievrij of constante snelheid Normale controle 11 Fout in het servosysteem van de regelaar 1s Olievrij of constante snelheid Normale controle 14 Fout in secundaire snelheidssensor 10 seconden Normale controle Normale controle 15 N-TDC-sensorfout — Normale controle Normale controle 14/15 Fout in de N-TDC-sensor en de secundaire snelheidsensor 2,5s Gebroken olie Bediening uit 211 Foutmelding brandstoftemperatuursensor 3s 20℃ Bediening uit 22 Fout in de atmosferische temperatuursensor 1s 25℃ 23 Foutmelding van de koelvloeistofsensor 3s 55℃ Normale controle Connector Terminal nr. Signaal Draaddikte/diameter (Kabelboom van de injectiepomp) SWP 8-aansluitingen Zwart 1 Aandrijfspanning van de regelaaractuator - 1 RM 2 2 Regelaarcircuit GND-1 W/1.2 3 Doelstelling rekpositie - 1 U1 2 4 Rackpositie spanning G/1.2 5 Regelaarcircuit 5V-1 Y/1.2 6 Reserve N-sensor (GND) BR/1.2 7 Reserve N-sensor (SIG) 0/1.2 8 Neertrekken B/1.2 SWP6- terminals Zwart G Aandrijfspanning van de regelaarac...

Isuzu 6HK1 brandweer- en reddingsvoertuigen , ook wel genoemd Isuzu brandweerwagen , Als de motor van een Isuzu-reddingsbrandweerwagen oververhit raakt, moeten de volgende onderdelen eerst worden gecontroleerd: 1. Koelsysteem: Problemen zoals een defecte ventilator, een verstopte radiator, een defecte thermostaat of onvoldoende koelvloeistof kunnen allemaal bijdragen aan oververhitting van de motor. 2. Oliekwaliteit en -hoeveelheid: Slechte oliekwaliteit of onvoldoende olie kan ook leiden tot oververhitting van de motor. 3. Mechanische defecten zoals een cilinderuitbarsting, scheuren in de cilinderwand of andere defecten kunnen dit verschijnsel ook veroorzaken. Als zware dieselmotor vereist de Isuzu 6HK1-motor strikte naleving van de technische specificaties voor onderhoud. De belangrijkste punten zijn als volgt: 1. Structureel inzicht en specificaties voor demontage en montage Krukas-drijfstangmechanisme De cilinderbus heeft een losse passing, waardoor speciaal gereedschap nodig is om te voorkomen dat deze er tijdens demontage en montage uitvalt. De standaard speling bedraagt 0,122–0,156 mm. De buitendiameter van de zuiger heeft een nauwe tolerantie (114,894–114,909 mm). Let tijdens de installatie op de openingsrichting van de zuigerveer en de afstelling van de "drie spelingen" (eindspeling, zijdelingse speling en achterspeling). Het onderste carter is een constructie uit één stuk en moet tijdens onderhoud omhoog gehesen worden om vervorming te voorkomen. Afstelling van het timingsysteem Tijdens de montage van de versnellingsbak moeten de markeringen op het krukastandwiel en het tussenwiel worden uitgelijnd. De B-markering op de nokkenas moet gelijk liggen met het oppervlak van de cilinderkop. De motor moet zich in het bovenste dode punt van de compressieslag bevinden in de eerste cilinder. Bij het installeren van de brandstofinjectiepomp moet u de timingaanwijzer uitlijnen met de S-positie op de connector en de markering van de injectieversteller uitlijnen met de aanwijzer op de pomphuis. • De lineaire gelijkstroommotor duwt de spoel op en neer onder invloed van het uitgangssignaal van de besturingseenheid. • De drijfstang die op de spoelconstructie is gemonteerd, brengt de op- en neerwaartse beweging van de spoel over op het verbindingsblok, dat aan het uiteinde van de tandheugel is gemonteerd. Onder druk van het verbindingsblok beweegt de tandheugel naar links en rechts om de hoeveelheid ingespoten brandstof te regelen. Wanneer de spoelconstructie omhoog beweegt, duwt de drijfstang de tandheugel om de brandstofinjectie te verhogen; omgekeerd, wanneer de spoelconstructie omlaag beweegt, beweegt de tandheugel in de richting waarin de brandstofinjectie wordt verlaagd. De functie van de kolom is om de verticale beweging om te zetten in een horizontale beweging van de tandheugel. • Het koperen blok is op het bovenste deel van het verbindingsblok gemonteerd om een tandwielsensor te vormen. De tandwielsensor detecteert de tandwielslag en stuurt deze...
