Ontwerptekening van SITRAK stedelijke brandweer- en reddingswagen

Moldova noodhulp Isuzu brandweerpick-upook Isuzu reddingspick-up of Isuzu RIV-pick-up genoemd, combineert hoge mobiliteit met sterke terreinvaardigheden en past zich aan verschillende reddingsbehoeften aan. In steden kunnen ze behendig door smalle straten en ondergrondse parkeergarages navigeren en snel defecte voertuigen wegslepen; op complex terrein kunnen ze bergen en zandgebieden doordringen om personeel te zoeken en te redden en voorraden te vervoeren.   Bovendien kunnen ze modulair worden aangepast om te veranderen in kleine brandweerwagens, noodstroomvoertuigen, drainage- en overstromingsbestrijdingsvoertuigen, waarbij ze deelnemen aan eerste brandbestrijding, stroomvoorzieningsgarantie en stedelijk overstromingsbeheer. Hierdoor zijn ze zeer efficiënte uitrusting voor noodhulp en gemeentelijke techniek.     Deel de tekening van de Moldova noodhulp Isuzu brandweerpick-up   Deel de tekening van de Moldova noodhulp Isuzu brandweerpick-up     Reparaties bij ongevallen op snelwegen ISUZU reddingsvoertuigen op pick-upbasismet hun compacte en wendbare carrosserieën kunnen snel de plaats van snelwegongevallen bereiken. Ze kunnen defecte of beschadigde voertuigen verplaatsen door middel van heffen en slepen, en met behulp van boordgereedschap voor demontage, EHBO-kits, brandblussers en andere apparatuur kunnen ze helpen bij het redden van ingesloten personen, het bestrijden van beginnende branden, het efficiënt vrijmaken van wegen en het waarborgen van de verkeersorde op snelwegen en de veiligheid van bestuurders en passagiers.     Reparaties aan noodlijnen ISUZU merk reddingsservicevoertuigen op pick-upbasis, uitgerust met generatoren en reparatiegereedschap, kunnen noodreparaties aan lijnen ondersteunen en zorgen voor het snel herstellen van communicatienetwerken, waardoor ze een belangrijke kracht vormen voor noodcommunicatieondersteuning.     Aardbevingsredding Na de aardbeving gingen ISUZU 4X4-pick-ups met hun sterke terreinvaardigheden diep het rampgebied in, waarbij ze sloop- en levensdetectieapparatuur vervoerden om ingesloten personen te zoeken, noodvoorraden te transporteren en ook te dienen als tijdelijke commando- en stroomvoorzieningspunten om levenslijnen in de aardbevingszone te herstellen.     Redding bij verkeersongevallen ISUZU noodservicevoertuigen op pick-upbasis rukten snel uit naar de plaats van het verkeersongeval om ter plaatse waarschuwingen te plaatsen, gewonden te redden, wegen vrij te maken en het verkeer te regelen, mee te werken aan de afhandeling van het ongeval en de noodsituatie, snel het wegverkeer te herstellen en alles in het werk te stellen om de veiligheid en efficiëntie van de ongevalsredding te garanderen.         Lijst met noodreddingsuitrusting voor ISUZU brandweerpick-upvoertuig   Categorie Naam van de uitrusting Specificatie Aantal Doel Configuratieniveau Brandbestrijdings- en watervoorzieningssysteem Op het voertuig gemonteerde brandbluspomp Middel- en lagedruk 1,0~2,0MPa 1 set Wateraanvoer onder druk op...

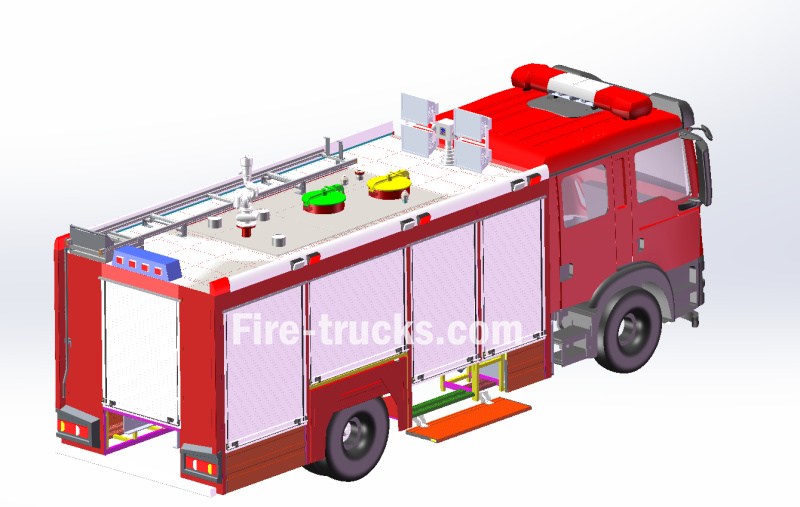

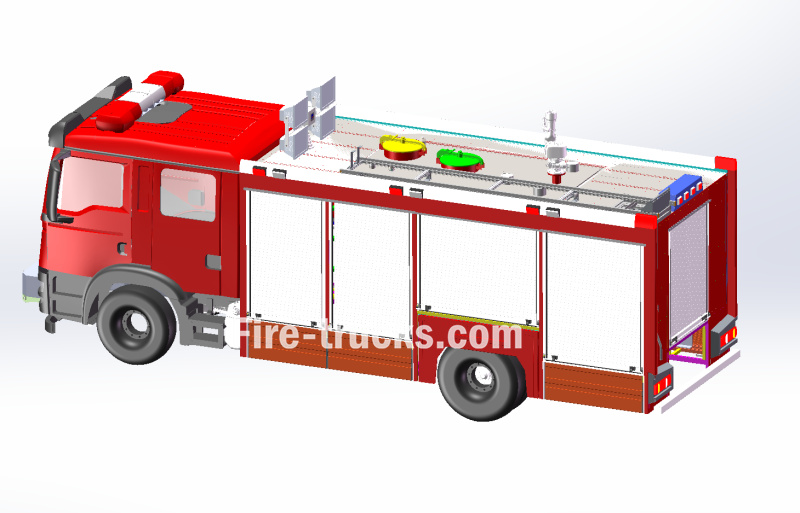

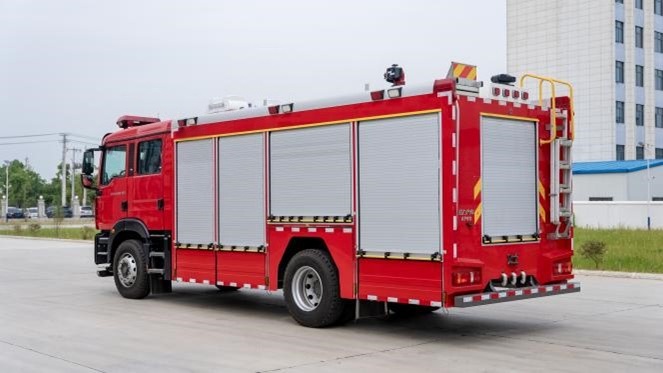

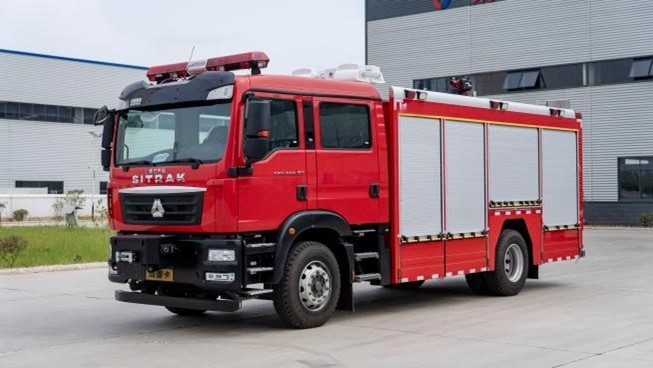

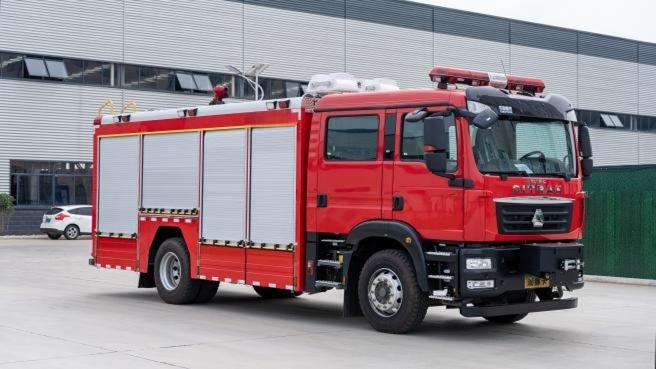

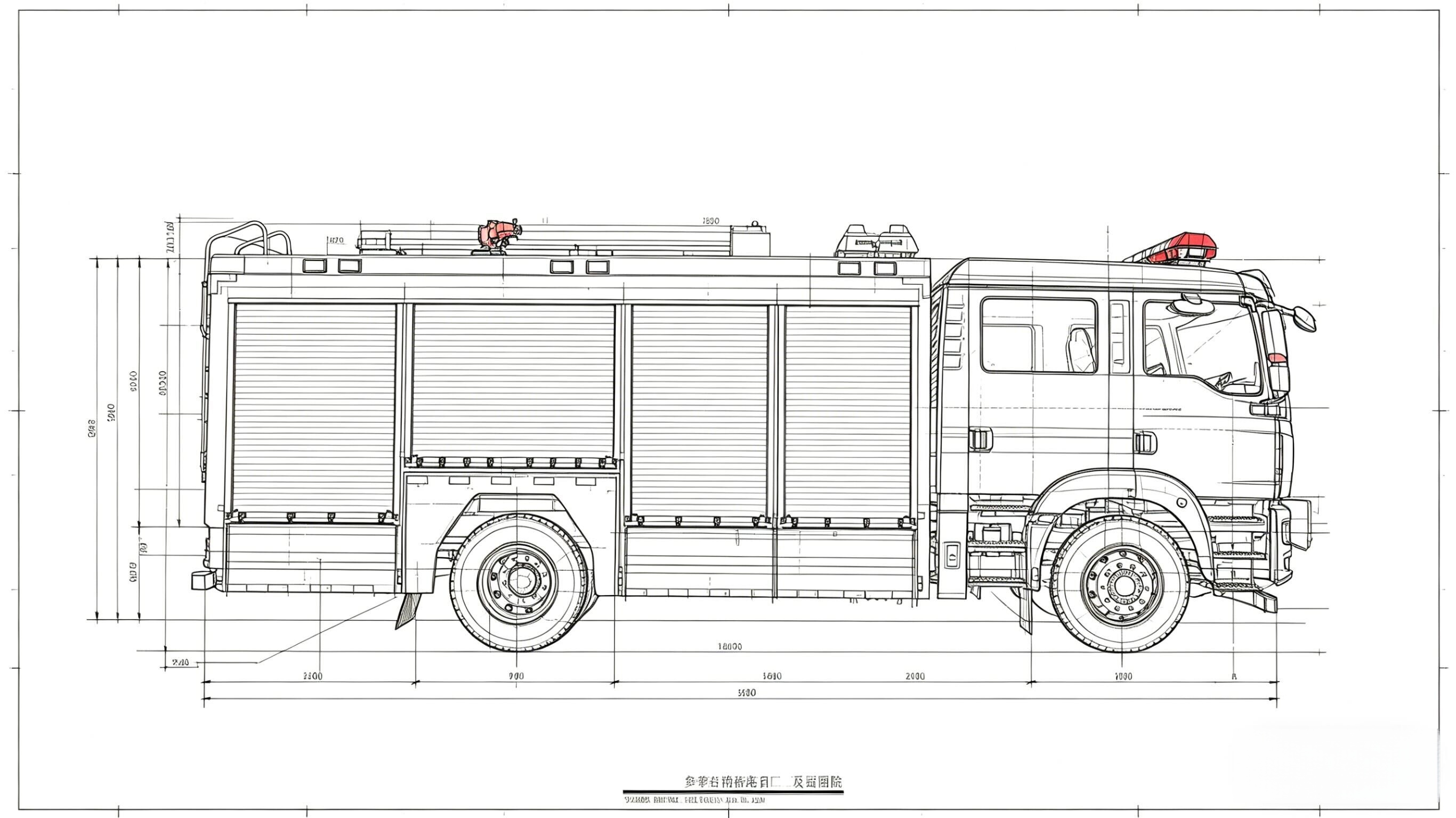

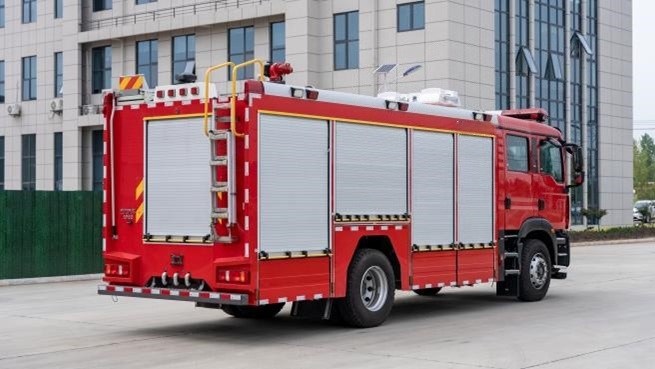

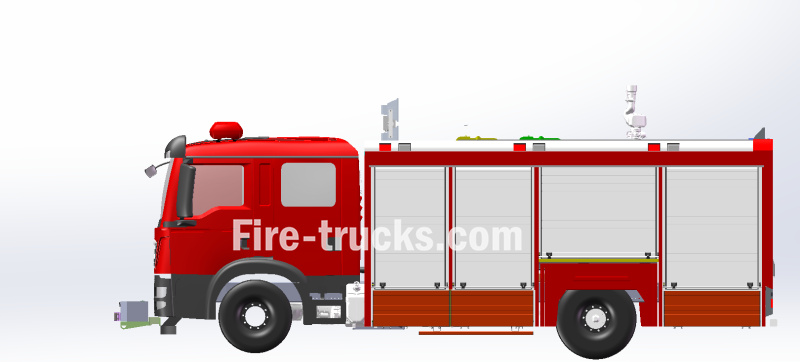

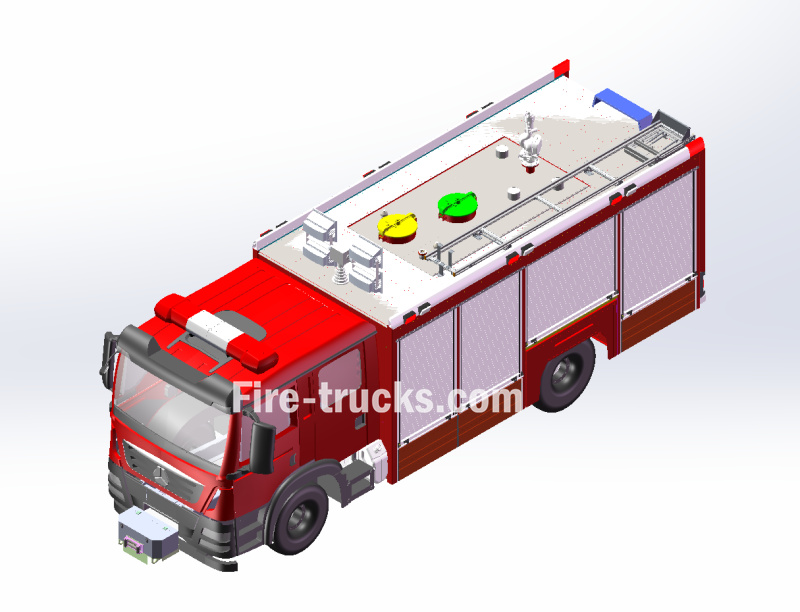

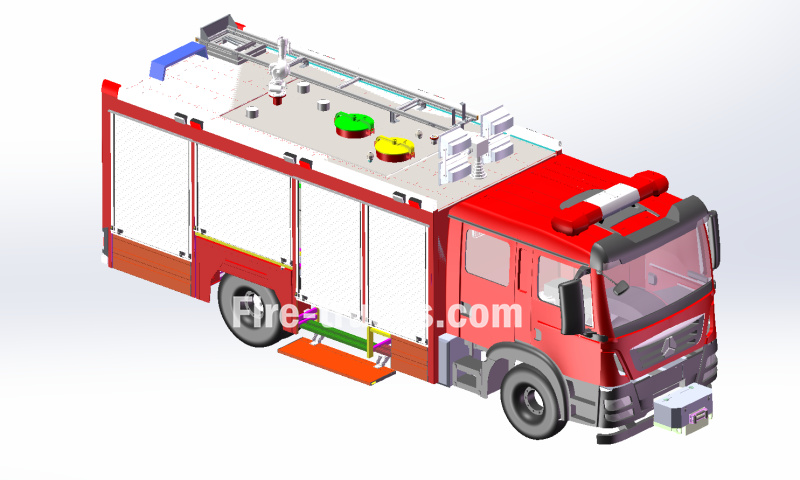

Sinotruk Sitrak stedelijk hoofdbrandbestrijdingsvoertuigook wel HOWO-merk civiel defensiebrandbestrijdingsvoertuig of HOWO-chassis stadsbrandweerwagen genoemd, geproduceerd door ons bedrijf, is gebouwd op het ZZ5206N471GF5 Klasse 2-vrachtwagenchassis vervaardigd door Jinan Truck Co., Ltd. van China National Heavy Duty Truck Group. Uitgerust met een originele dubbele cabine kan het voertuig tot 6 bemanningsleden vervoeren, inclusief de bestuurder, en biedt het een comfortabele en flexibele rijervaring.   PDF downloaden:SITRAK stedelijke brandreddingswagen ontwerp 3D-tekening   SITRAK stedelijke brandreddingswagen ontwerptekening   Het HOWO-merk civiele defensiebrandbestrijdingsvoertuig is uitgerust met het WIT-CAFS-PRO-60/100 ingebouwde perslucht-schuimsysteem, dat eenvoudige bediening en volledig automatische realtime nauwkeurige microcomputerbesturing voor schuimvorming biedt, samen met meerdere beschermings- en alarmsystemen. Brandweerlieden kunnen gemakkelijk verschillende soorten blusschuim selecteren, zoals droogschuim en natschuuim, via drukknoppen volgens de complexe omstandigheden van de brandlocatie. Dit systeem is vooraf gevuld met zowel Klasse A- als Klasse B-schuimconcentraten, waardoor efficiënte blussing en bestrijding van Klasse A- en Klasse B-branden mogelijk is met uitstekende milieuprestaties, wat de blusefficiëntie van het brandbestrijdingsvoertuig aanzienlijk verbetert.       Belangrijkste specificaties van de HOWO-chassis brandweerwagen: Onderdeel Specificatie Model CS5180GXFAP60／S6 Totale afmetingen 9200 × 2520 × 3600 mm Brutovoertuigmassa 18450 kg Vloeistofcapaciteit 4500 L (water); 600 L (Klasse A-schuim); 1000 L (Klasse B-schuim) Maximale snelheid 110 km/u Nominaal debiet van brandpomp 60 L/s bij 1,0 MPa Nominaal debiet van brandmonitor 48 L/s bij 0,8 MPa Bereik van brandmonitor ≥70 m (water); ≥60 m (Klasse B-schuim) Specificatie van de voorlier Max. trekkracht: 75 kN; aandrijvingstype: elektrisch Specificatie van de hefverlichting Max. hoogte bodemvrijheid: ≥8,3 m Naderingshoek / vertrekhoek 15° / 11°   SINOTRUK HOWO stedelijk brandbestrijdingsvoertuig 3D-tekening   SINOTRUK HOWO stedelijk brandbestrijdingsvoertuig 3D-tekening     Capaciteit van het SINOTRUK HOWO stedelijke brandbestrijdingsvoertuig: Onderdeel Specificatie Capaciteit 4500 L water; 600 L Klasse A-schuim; 1000 L Klasse B-schuim Materiaal Tanklichaam gemaakt van 304 roestvrijstalen platen- Zij- en eindplaten van de tank: 3 mm roestvrijstalen platen - Bovenplaat van de tank: 3 mm geruite roestvrijstalen plaat Constructie Gelaste staalplaatconstructie met ingebouwde antiklotschotten Uitrusting - 2 mangatdeksels met snelvergrendelings- en snelontgrendelingsmechanismen- 3 vloeistofniveau-indicatoren - 3 afvoeruitlaten bediend door handmatige kleppen - 2 aansluitingen voor ontluchtingskleppen - 1 overloopvoorziening - 1 Klasse A-schuimvulopening Technische vereisten Voldoet aan de relevante bepalingen van XF 39Brandbestrijdingsvoertuigen – Eisen en testmethoden ...

Gebruikershandleiding voor opbouwbouwers van Isuzu-chassis brandweerwagens,ook bekend als de handleiding voor de montage van de carrosserie van het Isuzu-brandweerwagenchassis, het handboek voor carrosseriebouwers van Isuzu-brandbestrijdingsvoertuigen of de gebruikershandleiding voor de fabricage van de carrosserie van Isuzu-brandweerwagens, is een essentiële technische gids die speciaal is ontworpen voor fabrikanten van aangepaste brandweerwagens. Op basis van Isuzu's volwassen commerciële chassis richt deze zich op het volledige proces van het aanpassen, monteren en aanpassen van specifieke bovenbouwen voor brandweerwagens, en dient deze als een cruciaal technisch document dat de kloof overbrugt tussen het oorspronkelijke chassisontwerp en aangepaste brandbestrijdingsfuncties.   Direct downloaden: gebruikershandleiding voor opbouwbouwers van Isuzu-chassis brandweerwagens             De kerninhoud van de montagehandleiding voor Isuzu-brandweerwagenchassis en -carrosserie draait om chassiscompatibiliteit. Eerst worden de structurele parameters, gegevens over framesterkte, interfaces voor vermogensafgifte en specificaties van het elektrische systeem van Isuzu-brandweerwagenchassis (waaronder lichte/middelzware/zware series zoals ELF, FVR en GIGA) verduidelijkt, waarmee nauwkeurige technische richtlijnen worden geboden voor aanpassingen aan de bovenbouw.   Ten tweede worden de installatienormen voor de speciale brandbestrijdingsbovenbouw gedetailleerd gespecificeerd, waaronder de bevestigingsspecificaties voor watertanks/schuimtanks, de aansluitvereisten voor brandpompen (zoals de CB-serie) en aftakassen, de normen voor leidingindeling en afdichting, evenals de installatiematen en draagvermogensnormen voor apparatuurkisten, waterkanonnen en andere apparatuur, om de structurele stabiliteit en functionele betrouwbaarheid van het aangepaste voertuig te waarborgen.                           Ondertussen behandelt het handboek voor carrosseriebouwers van Isuzu-brandbestrijdingsvoertuigen de vereisten voor veiligheidsnaleving en definieert het duidelijk de emissienormen, verkeersveiligheidsvoorschriften en principes voor gewichtsverdeling van voertuigen die tijdens het aanpassingsproces moeten worden gevolgd, zodat problemen met chassisprestaties en rijveiligheid door onjuiste aanpassingen worden voorkomen. Bovendien biedt het richtlijnen voor het reserveren van onderhoudsaansluitingen en een onderhoudsvriendelijk ontwerp, waardoor fabrikanten van aangepaste voertuigen functionaliteit en toekomstig onderhoud in balans kunnen brengen. Dit maakt het een essentiële technische handleiding voor het bouwen van conforme en efficiënte brandweerwagens op Isuzu-chassis.   Neemeen kijkje bijandere technische tekeningen van brandweerwagens die mogelijk interessant voor u zijn:   ● Igebruikershandleiding voor SUZU VC66 zwaar brandbestrijdingsvoertuig ● bedieningshandleiding voor GIGA ISUZU-waterbrandweerwagen ● technische tekening voor Isuzu ELF 700P schuimbrandweerwa...

De tekening van de ISUZU QL1070BUKWY schuimbluswagen, ook wel Isuzu schuimblusvoertuig of Isuzu reddingsbrandweerwagen genoemd, bestaat uit componenten zoals het Isuzu QL1070BUKWY chassis, water- en schuimtanks, brandweerpomp, leidingsysteem en instrumentatie- en elektrisch systeem. De Isuzu schuimtankbrandweerwagen is uitgerust met een afneembare ladder van aluminiumlegering aan de achterzijde, en de pompkamer bevindt zich achterin de truck. De tanks hebben een gelaste constructie van staalplaat, met een watercapaciteit van 1,36 kubieke meter en een schuimcapaciteit van 0,5 kubieke meter. ▶ Vrachtwagenmodel: ISUZU schuimbluswagen voor de brandweer ▶ S Verwerking: 1500 L water + 500 L schuim ▶ Toepassingsgebied Brandweer / Gemeentelijke brandweer Vrachtwagenartikel Specificatie Projectlocatie ISUZU 4x2 Schuimbrandweerwagen 1500 liter, 500 liter Brandweer en reddingsdienst Tekening van de ISUZU QL1070BUKWY schuimbluswagen/brandweerwagen Item Specificatie Voertuigmodel CS5070GXFPM20/Q6A Totale afmetingen 6800×1990×2990 mm Bruto voertuigmassa 6800 kg Vloeistofcapaciteit 1500 L (Water); 500 L (Schuim) Maximale snelheid 95 km/u Nominale doorstroomhoeveelheid van de brandweerpomp 30 l/s bij 1,0 MPa Nominale doorstroming van brandmonitor 24 l/s bij 0,8 MPa Brandmonitorbereik ≥55 m (Water); ≥42 m (Schuim) Aanloophoek / Vertrekhoek 24° / 14° Technische tekeningen van de nieuwe ISUZU 2000L water-schuimbrandweerwagen delen CAD-tekening delen van een ISUZU schuimbrandweerwagen uit 2026 Tekening delen van de ISUZU cabinechassis brandweerwagen uit 2026 Originele technische tekening voor een Isuzu schuimbrandweerwagen. Technische tekening van een Isuzu chassis schuimtankbrandweerwagen De watertank van de Isuzu schuimbluswagen is gemaakt van hoogwaardig koolstofstaal met een corrosiewerende behandeling aan de binnenwand, terwijl de schuimtank is vervaardigd van roestvrij staal 304. De brandweerwagen is uitgerust met een CB10/30 brandweerpomp en een PL8/24 multifunctioneel brandblussysteem. Item Specificatie Chassismodel Isuzu 600P QL1070BUKWY, Chinese nationale Stage VI-emissienorm Aandrijftype 4×2 Wielbasis 3815 mm Maximale snelheid 115 km/u Motormodel 4KH1CN6LB Nominaal vermogen 88 kW Bruto massa 7020 kg ISUZU brandweerwagen, vooraanzicht Schuimrubberen tender, vooraanzicht rechts Achteraanzicht van een schuimblusvoertuig Item Specificatie Capaciteit 1360 L (Water); 500 L (Schuim) Materiaal Watertank: hoogwaardige koolstofstalen plaat met interne anticorrosiebehandeling. - Bodemplaat: 4 mm dikke koolstofstalen plaat - Zijplaten en eindplaten: 3 mm koolstofstalen plaat - Bovenplaat: 3 mm dikke, geribbelde plaat van koolstofstaal Schuimtank: hoogwaardige roestvrijstalen plaat. - Bodemplaat: 4 mm roestvrijstalen plaat - Zijplaten en eindplaten: 3 mm roestvrijstalen plaat - Bovenplaat: 3 mm roestvrijstalen traanplaat Structuur Gelaste stalen plaatconstructie met interne anti-klotsschotten. Apparatuur • 1 putdeksel met snelvergrendelings- en openingsmechanisme • 2 ...

De CS5030TXFQC15 Dongfeng Nissan RIV brandweerpick-up is een aangepaste versie van de Dongfeng Nissan ZN1033UCM6A 4WD pick-up truck. Het complete voertuig bestaat hoofdzakelijk uit een dubbele cabine pick-up chassis met hoge wendbaarheid, waarschuwingslichten, uitschuifbare opbergvakken in het interieur en andere componenten. Dongfeng Nissan RIV brandweerwagen tekeningsaandeel ▶ Vrachtwagenmodel: Dongfeng Nissan Rescue Fire-pick-up ▶ S proficiatie: Snel redden ▶ Toepassingsgebied Brandweer / Gemeentelijke brandweer Vrachtwagenartikel Specificatie Projectlocatie dongfeng NISAN 4x4 brand pick-up Verlichtings- en brandbestrijdingsmiddelen Brandweer en reddingsdienst Kerndoel: 01: Gebruikt voor het vervoer van noodhulpmateriaal en -uitrusting bij plotselinge natuurrampen, veiligheidsincidenten, branden en andere noodsituaties. 02: Militaire, openbare veiligheids- en speciale diensten, brandweer- en reddingsondersteuning. pagina-einde Item Specificatie Totale afmetingen (mm) 5537 × 1850 × 1950 Leeggewicht (kg) 2205 Bruto voertuiggewicht (kg) 2580 Motorvermogen (kW) 122 Aantal bewoners 2+3 Maximale snelheid (km/u) 155 Aanloophoek / Vertrekhoek (°) 33 / 25 Specifiek vermogen (kW/T) 47.29 Emissienorm GB18352.6-2016 China VI Spoedreparatie 03: Inspectie en noodreparatie van pijpleidingen voor de aardolie-, chemische industrie, aardgas, waterleiding en energievoorziening. 04: Vervoer van apparatuur en materialen voor noodreparaties en onderhoud van defecte apparatuur, zoals hoogspanningsleidingen, transformatorstations, snelwegen en mijnen. Nissan Fire pick-up, vooraanzicht Brandweerwagen in zijaanzicht Brandweerwagen met achteraanzicht Documenten aan boord Item 01 Technische voertuigdocumenten 02 Bedieningshandleiding chassis 03 Wrijving van het chassisnummer 04 Onderhoudshandboek chassis 05 Bedieningshandleiding brandweerwagen 06 Garantiekaart voor de kwaliteit van het chassis 07 Certificaat van conformiteit voor brandweerwagens 08 Certificaat van conformiteit van het chassis 09 Servicekaart voor het volgen van de aftersales-service van een brandweerwagen 10 Een set chassisgereedschap 11 Lijst met overdrachten van brandweerwagens 12 Motornummer wrijven Dongfeng Nissan Rescue Fire Pickup Fabrieksfoto's Belangrijkste kenmerken van de Dongfeng Nissan brandweerpick-up: (1) Hoge wendbaarheid en sterke terreinvaardigheid; (2) Uitgerust met uitschuifbare gereedschapsbakken in het voertuig voor gemakkelijke en snelle toegang.

FOTON 4x4 1500L Brandweerwagen Snel inzetbare voertuigen, ook wel FOTON-reddingsvoertuigen of Foton-brandweerwagens genoemd, worden veelvuldig gebruikt bij diverse noodsituaties vanwege hun hoge mobiliteit, sterke terreinvaardigheid en flexibele aanpasbaarheid. Ze zijn met name geschikt voor complex terrein en smalle gebieden die moeilijk bereikbaar zijn voor traditionele, grote brandweerwagens. De Foton Fire pick-up Het voertuig is voorzien van een (afneembare) ladder van aluminiumlegering aan de achterzijde, met de pompkamer achterin. De tank is gelast van staalplaat en gemaakt van hoogwaardige aluminiumlegering, met een watercapaciteit van 1,5 kubieke meter. Het voertuig is uitgerust met een CB10/30 brandweerpomp en een PS8/30W watermonitor. Technische tekening van de FOTON 1500L brandweerpick-up, een snel interventievoertuig. ▶ Vrachtwagenmodel: FOTON 4x4 RIV reddingstruck ▶ S specificatie: 1500 L water ▶ Toepassingsgebied Brandweer / Gemeentelijke brandweer Vrachtwagenartikel Specificatie Projectlocatie FOTON 4x4 RIV pick-up 1500 liter, 190 pk motor Brandweer en reddingsdienst FOTON Rescue Fire Pickup CAD-tekening FOTON Rescue Fire Pickup CAD-tekening Foton RIV zijaanzicht Foton Fire pick-up, zijaanzicht Foton brandweerwagen, achteraanzicht Item Specificatie Voertuigmodel CS5040GXFSG15/B6B Totale afmetingen 5080 × 1940 × 2640 mm Maximale totale massa 4130 kg Vloeistofcapaciteit 150 liter (water) Maximale snelheid 135 km/u Nominale doorstroomhoeveelheid van de brandweerpomp 30 l/s bij 1,0 MPa Nominale doorstroming van brandmonitor 30 l/s bij 0,8 MPa Bereik van brandmonitor ≥ 60 m (Water) Aanloophoek / Vertrekhoek 28° / 23° Fabrieksfoto van een FOTON RIV pick-up met brandweeruitrusting Fabrieksfoto van een FOTON RIV pick-up met brandweeruitrusting Fabrieksfoto van een FOTON RIV pick-up met brandweeruitrusting FOTON brandweerophaaldienst met boorduitrusting : Categorie Nee. Naam Specificatie Aantal Eenheid Opmerkingen Brandblusapparatuur 1 Zuigslang DN100 8 M Schroefdraadtype 2 Zeef FLF100 1 pc Schroefdraadtype 3 Waterverdeler FII80/65×2-1.6 1 pc Onmiddellijke koppeling 4 Waterverdeelstuk JII100/65×2-1.6 1 pc Interne draad naar directe koppeling 5 Brandslang 13-65-20 6 rollen Normale druk; momentane koppeling 6 Brandslang 13-80-20 2 rollen Normale druk; momentane koppeling 7 Brandslang 13-65-5 1 rollen Directe koppeling (voor externe watervulling) 8 Verloopadapter KJ65/80 1 pc Onmiddellijke koppeling 9 Kousendoek - 4 stuks - 10 Slangbrug - 2 paar - 11 Slanghaak - 4 stuks - 12 Bovengrondse brandkraansleutel - 1 pc - 13 Ondergrondse brandkraansleutel - 1 pc - 14 Zuigslangsleutel 100 2 stuks - 15 Rechtstraal afsluitmondstuk QZG3.5/7.5; 65 1 pc Onmiddellijke koppeling 16 Rechte straal en sproeikop QLD6.0/6.5I; 65 1 pc Onmiddellijke koppeling Gereedschap voor geforceerde toegang en redding 1 Brandblusser 3 kg / ABC 1 eenheid - 2 Schep - 1 pc - 3 Koevoet - 1 pc - 4 Brandbijl - 1 pc - 5 Brandbijl - 1 pc - 6 Hakbijl - 1 pc - 7 Rubberen hamer - 1 pc - N...

CS-vrachtwagens Als meest professionele fabrikant van blusvoertuigen met waterschuim in China, zijn al onze gecombineerde bluswagens met droog poeder en schuim bijzonder geschikt voor het blussen van branden met brandbare gassen, brandbare vloeistoffen, organische oplosmiddelen, elektrische apparatuur en algemene materialen. Ze worden veelvuldig gebruikt op risicovolle locaties zoals petrochemische bedrijven, oliedepots, luchthavens, havens en gespecialiseerde brandweerkazernes in stedelijke gebieden. Deze Isuzu Brandbestrijdingsvoertuig met waterschuimpoeder De technische tekening is voornamelijk bedoeld voor lichte en kleine brandweerwagens. Bijvoorbeeld voor smalle stadswegen, kleine tankstations, chemische industrieterreinen en de wegenbouw. Afhankelijk van de specifieke opdracht kan de klant een breed scala aan wielbasis (3900 mm, 4500 mm, 5000 mm) en motorvermogen (240 pk, 300 pk) aanvragen. ▶ Vrachtwagenmodel: Isuzu FVR/GIGA ▶ S Preficatie: 3000 L water + 1000 L schuim + 1000 L droog poeder ▶ Toepassingsgebied Brandweer / Gemeentelijke brandweer Vrachtwagenartikel Specificatie Projectlocatie Isuzu 4x2 schuimpoederbrandweerwagen 5000 liter, 240 pk motor Brandweer en reddingsdienst 2026 NIEUW Water-schuimpoeder brandbestrijdingsvoertuig tekening delen 2026 NIEUW Water-schuimpoeder brandbestrijdingsvoertuig tekening delen 2026 droogpoederbrandbestrijdingsvoertuig droogpoedertesten 2026 NIEUW Water schuimpoeder brandbestrijdingsvoertuig waterstraaltest Ontwerpafdeling Specifieke ontwerpinhoud 1. Ontwerpoverzicht 1. Toepassingsgebieden: Locaties met een hoog risico, zoals petrochemische bedrijven, grote oliedepots en luchthavens. 2. Functionele kenmerken: Combineert droogpoeder- en schuimblustechnologieën, geschikt voor het blussen van branden met ontvlambare vloeistoffen, brandbare gassen, elektrische apparatuur en algemene branden; voorkomt herontsteking en zorgt voor snelle brandbestrijding. 3. Ontwerpnormen: Voldoet aan nationale normen zoals GB 7956.4-2019 en GB 7956.2-2014. 2. Ontwerp van het voertuigchassis 1. Aandrijflijnconfiguratie: 6×4 chassis van een internationaal gerenommeerd merk, V6 turbodieselmotor, vermogen ≥350 kW, Chinese emissienorm VI, vermogen-gewichtsverhouding ≥10 kW/t, snelheid ≥100 km/u 2. Basisuitrusting: ABS+ASR intelligent remsysteem, aftakas met volledig vermogen, trekogen voor en achter, en metalen onderdelen die bestand zijn tegen corrosie door zeewater. 3. Cabine: Vier deuren, vlakke voorkant, dubbele zitrij, geschikt voor 6 personen; uitgerust met een panoramische recorder, achteruitrijcamera en autoradio; verstelbare stoelen met bevestigingspunten voor ademhalingsapparatuur voor veiligheid en comfort. 3.1. Ontwerp van het bovenbouwsysteem – Tanksysteem 1. Volumetrische structuur: Intern compartimentontwerp, totaal volume ≥12m³ (watertank ≥6m³, schuimtank ≥3m³, droogpoedertank ≥3m³) 2. Materiaal en fabricageproces: 304 roestvrij staal, bodemplaat ≥5 mm, zijplaat ≥4 mm; interne anti-klotsschot, mangatdeksel en ...

De Isuzu 700P schuimbluswagen is een snel inzetbare brandweerwagen voor noodsituaties. Hij heeft een groot voordeel ten opzichte van de Japanse Isuzu 4x2- en 4x4-aangedreven vrachtwagenchassis, dankzij decennialange ervaring met dit klassieke, robuuste chassis. Isuzu 700P water-schuimtruck is voor veel brandweerkorpsen de eerste keuze geworden. Deze technische tekening van de Isuzu ELF brandweerwagen is primair ontworpen voor lichte en kleine brandweerwagens. Bijvoorbeeld voor smalle stadswegen, kleine tankstations, chemische industrieterreinen en de wegenbouw. Afhankelijk van de specifieke opdracht kan de klant een breed scala aan wielbasis (3360 mm, 3815 mm, 4715 mm) en motorvermogen (190 pk, 205 pk) wensen. ▶ Vrachtwagenmodel: Isuzu 700P/ELF ▶ S Verwerking: 2000 L water + 500 L schuim ▶ Toepassingsgebied Brandweer / Gemeentelijke brandweer Vrachtwagenartikel Specificatie Projectlocatie Isuzu 4x2 schuimbluswagen 2500 liter, 190 pk motor Brandweer en reddingsdienst 3 opties voor Isuzu ELF 700P brandweerwagens

De HOWO brandweerwagen voor noodhulp De brandweerwagen met kraan is een multifunctionele brandweerwagen die sloop-, sleep-, hijs- en verlichtingsmogelijkheden combineert, speciaal ontworpen voor complexe rampensituaties. De basisconfiguratie omvat een 5-tons vouwkraan, een 3-tons hydraulische lier, een 500W zoeklicht en een generator, waardoor hij hijs-, sleep- en verlichtingstaken kan uitvoeren. Het is geschikt voor gebruik bij natuurrampen en verkeersongevallen, en voor sloop-, reddings- en stroomopwekkingswerkzaamheden. Dankzij het modulaire ontwerp kan de opstelling van de apparatuur snel worden aangepast aan verschillende reddingsbehoeften. ⇒ Tekening PDF downloaden : Technische tekening van de HOWO reddingsbrandweerwagen met kraan Technische tekening van een HOWO Rescue brandweerwagen met kraan, vooraanzicht links. HOWO Noodhulpkraan Brandbestrijdingsvoertuig Belangrijkste specificaties Cabine DUBBELE HUT, MAXIMAAL 6 PERSONEN TOEGESTAAN Kraan Model SQ5ZK2 Hefvermogen 5000 kg Arm aantal 3 Lier Aantal 1 Capaciteit 3000 kg Zoeklicht Draaihoek 360 ° Werkhoogte 5m, automatische hefinrichting Bubbel 500W * 4 stuks Maximale windsnelheid

Ghana HOWO brandweerwagen met droog poeder ook wel Howo droog chemisch brandbestrijdingsvoertuig of Howo genoemd. Reddingsbrandweerwagen met poeder Howo chassis Brandweerwagens met droog poeder zijn gespecialiseerde voertuigen die ontworpen zijn voor het blussen van branden met brandbare vloeistoffen, brandbare gassen, elektrische apparatuur en vaste materialen in het algemeen. Ze zijn bijzonder effectief bij grote branden in chemische pijpleidingen en behoren tot de standaarduitrusting van petrochemische bedrijven. ⇒ Belangrijkste kenmerken Capaciteit Motormodel Water Droog poeder Schuim Brandweerpomp Brandmonitor 12.000 liter MC11.46 / 460 pk 6.000 liter 2000 liter 4.000 liter CB10/80 Brandweerpomp PL8/64 Tekening PDF downloaden : Ghana HOWO droogpoederbrandweerwagen technische tekening De basisuitrusting bestaat uit een tank met droog poeder en een sproeiapparaat. Stikstof onder hoge druk stuwt het droge blusmiddel voort, waarbij de principes van chemische inhibitie en fysieke dekking worden toegepast om de brand snel te blussen. Sommige modellen beschikken ook over een gecombineerd schuim-droogpoedersysteem, waardoor ze geschikt zijn voor complexere brandomgevingen. Het brandveiligheidssysteem van Ghana verbetert gestaag, met de Nationale Brandweer van Ghana (GNFS) als kern, die verantwoordelijk is voor brandpreventie, -bestrijding en reddingsoperaties in het hele land. De Ghanese brandregelgeving is gebaseerd op de *Ghana Fire Service Act*, aangevuld met documenten zoals het *National Fire Policy*, die samen een wettelijk kader vormen. Schuimwater Brandbestrijdingsvoertuig met droog poeder technische tekening Technische tekening van Chinese schuimwater- en droogpoederbrandweerwagens Tekening van een brandweerwagen met droog poeder en schuim. Fabriek voor schuimwater- en droogpoederbrandweerwagens in Ghana Wat betreft brandbestrijdingsfaciliteiten heeft Ghana een beperkt aantal brandweerkazernes, voornamelijk geconcentreerd in grote steden zoals Accra en Kumasi, met onvoldoende dekking in landelijke gebieden. De brandbestrijdingsuitrusting bestaat voornamelijk uit basismateriaal, zoals brandweerwagens, pompen en brandblussers, maar geavanceerde apparatuur zoals hoogwerkers en warmtebeeldcamera's ontbreekt nog steeds. Brandweerlieden hebben een professionele opleiding nodig, maar er is een tekort aan personeel en ze worden geconfronteerd met uitdagingen zoals zware werkomstandigheden en een laag loon. HOWO Schuim Droogpoeder Brandweerwagen tekening Tekening van een voertuig voor de bestrijding van brand met droog poeder. Tekening van een stikstofbrandweerwagen in de fabriek HOE Brandweerwagen met droog poeder/stikstof tekening Brandgevaar komt veelvuldig voor in Ghana, met elektrische storingen, gaslekken en menselijke nalatigheid als belangrijkste oorzaken. Om het publiek bewust te maken van brandveiligheid, bevordert de Ghanese overheid kennis over brandveiligheid via mediacampagnes, activiteiten in de gemeenschap en onderwijs op scholen. Bo...
