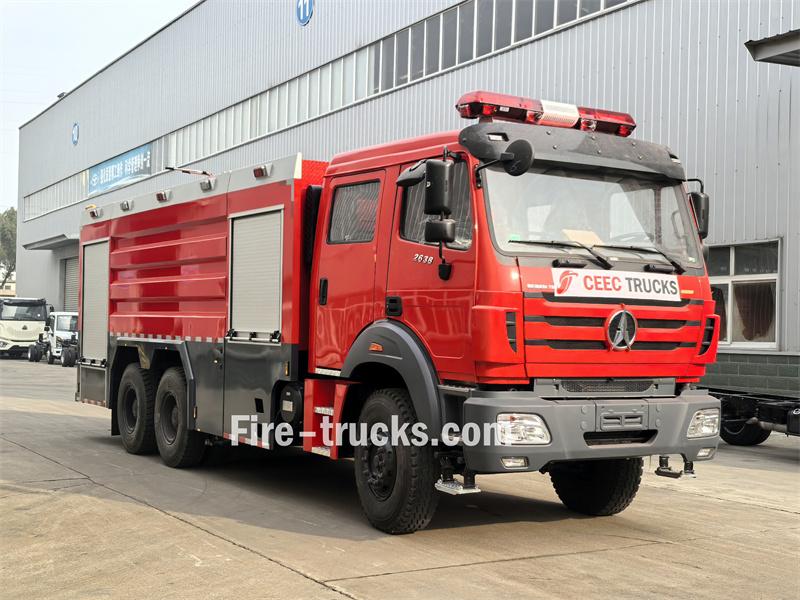

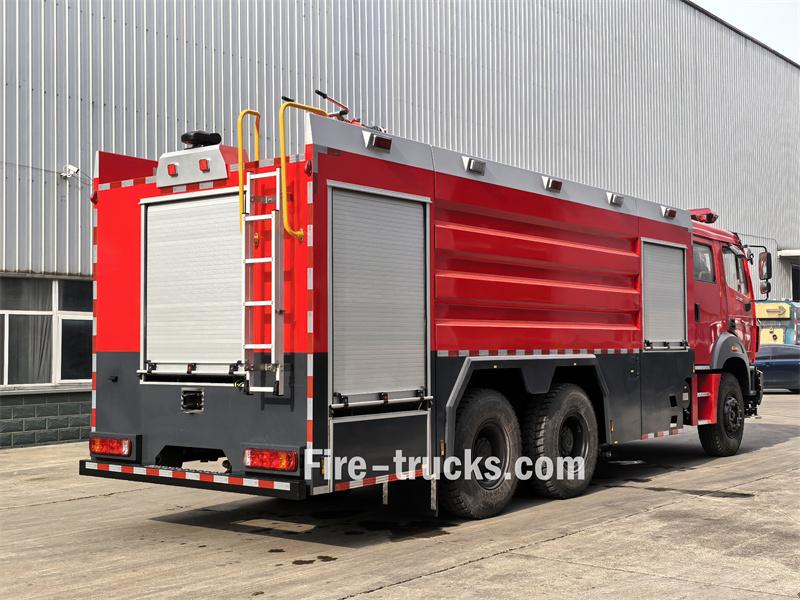

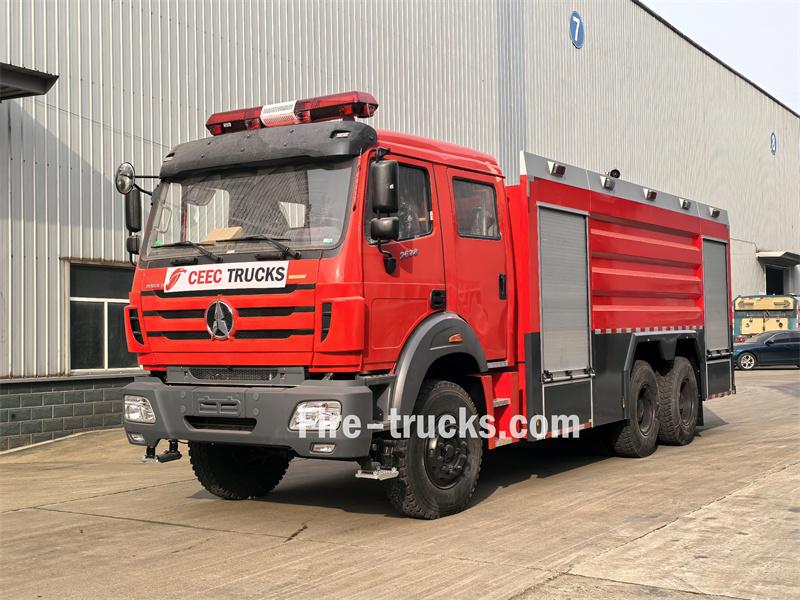

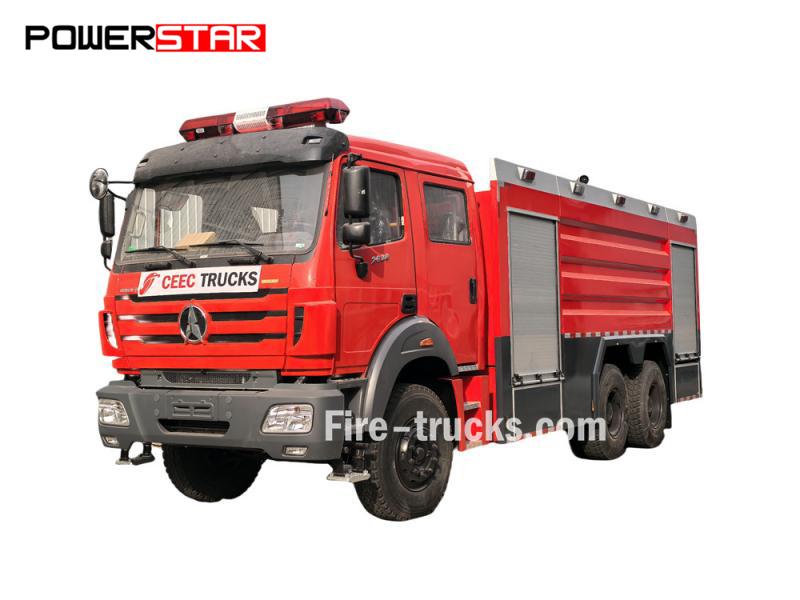

De Beiben 2638 6x4 brandweerwagen is uitgerust met een Weichai WP10.380E32 motor en een FAST 12JS160T versnellingsbak. De voorzijde van de laadbak is een uitrustingsruimte met antislipwanden van aluminiumlegering, waarin diverse apparatuur is opgeborgen. In het middengedeelte bevinden zich een watertank van 10 kubieke meter van koolstofstaal en een schuimtank van 2 kubieke meter. De pompkamer achterin is voorzien van een CB10/60-RS brandweerpomp, een bedieningspaneel, brandslangen en gereedschap, waaronder een wateropvangbak, brandsproeiers en schuimkanonnen. Op het dak van de laadbak is een PL8/48 brandmonitor gemonteerd.
Vrachtwagenchassis:
BEIBEN 2638Werkcapaciteit:
10000L water tank+2000L foam tankMotorvermogen:
380HP/WP10.380E32Bluspomp:
CB10/60-RSPompdebiet:
60L/sWerkdruk:
1.0MPaBrandmonitor:
PL8/48Monitor Flow:
48L/sMonitorbereik:

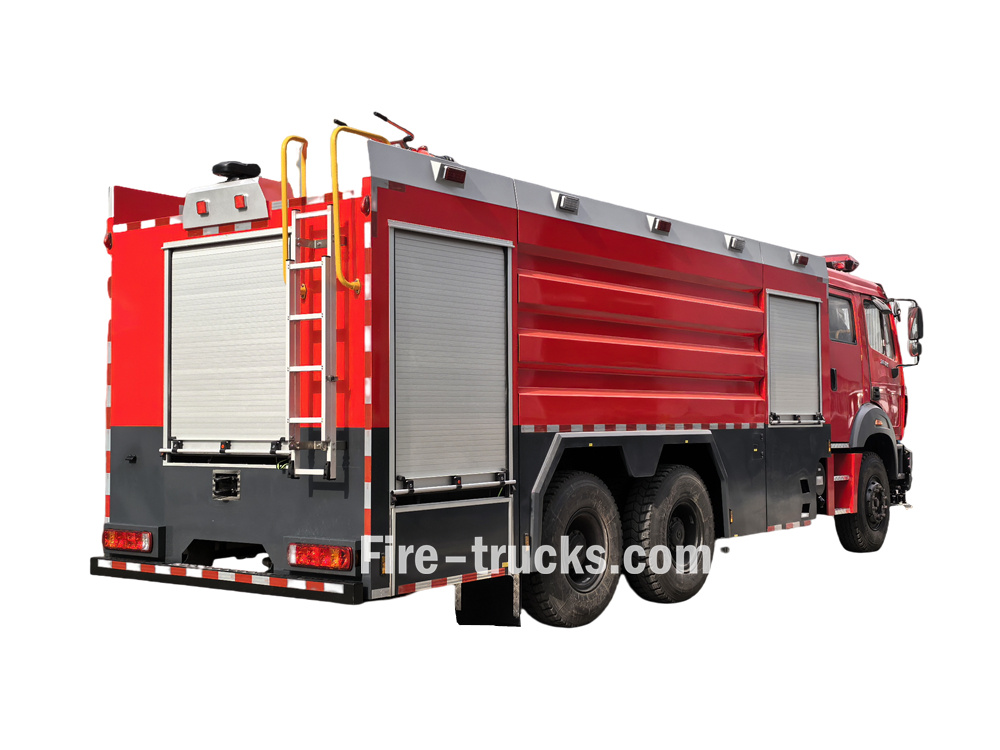

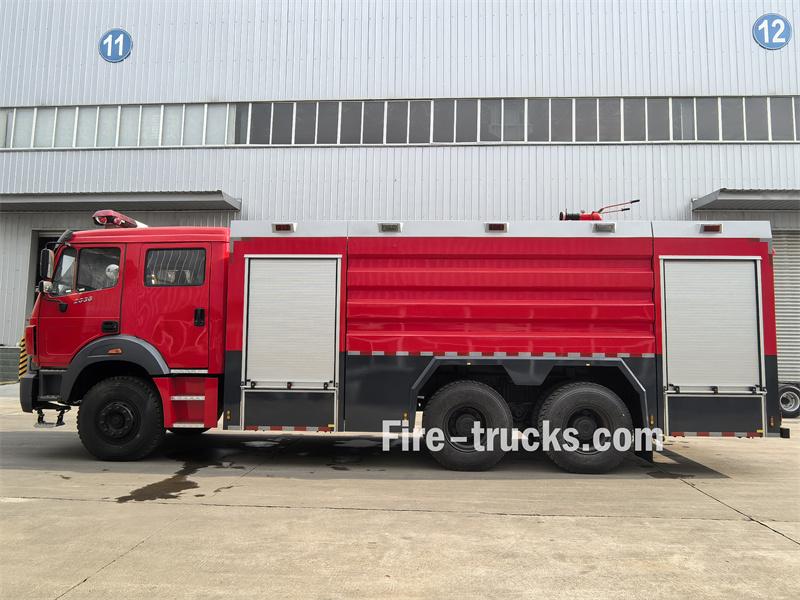

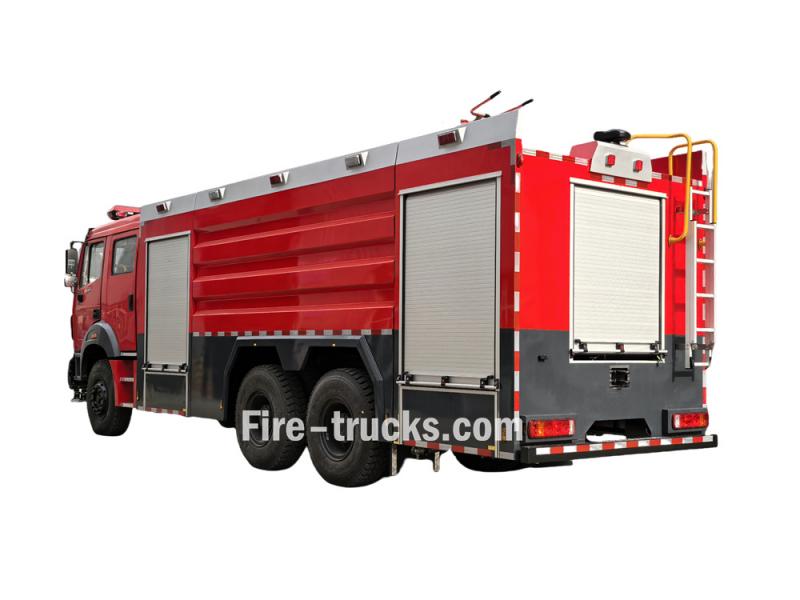

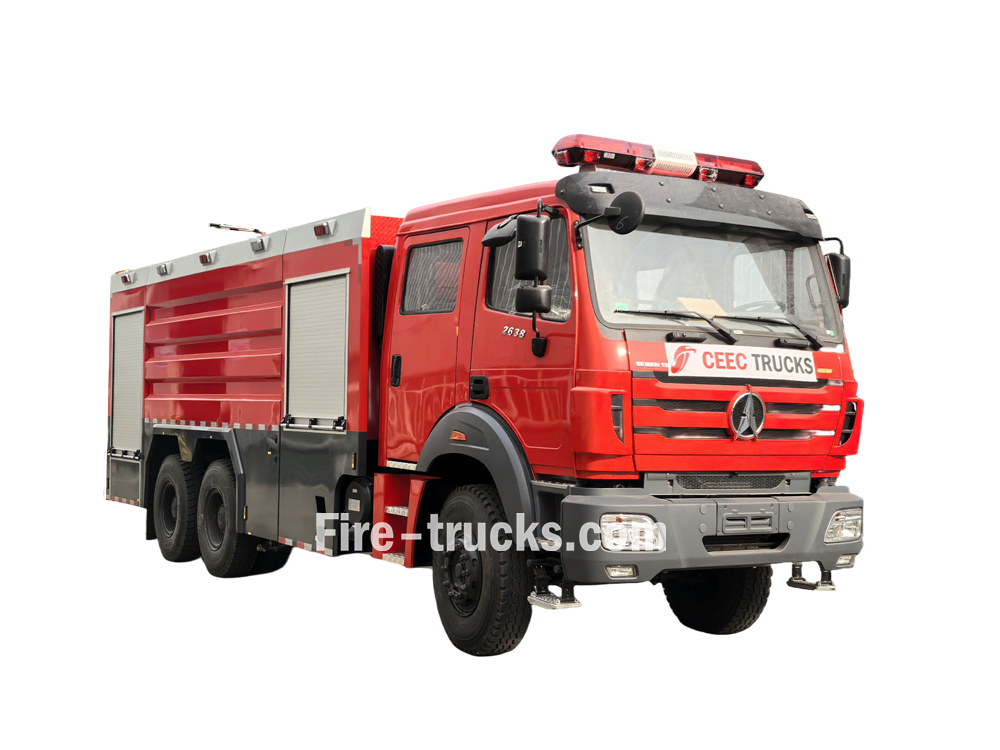

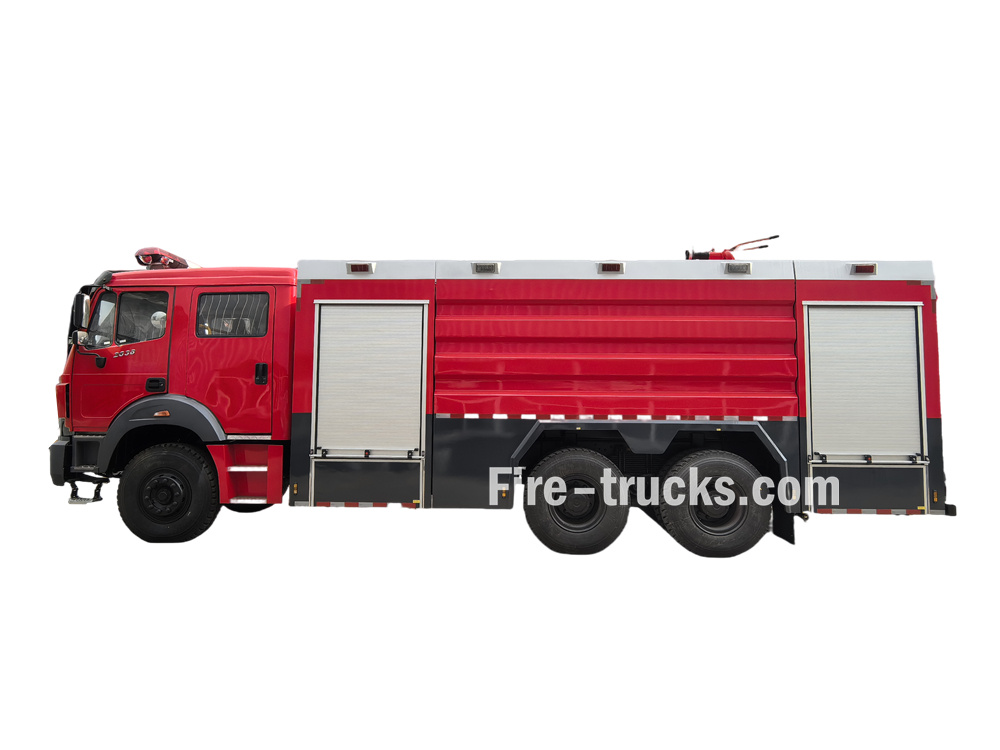

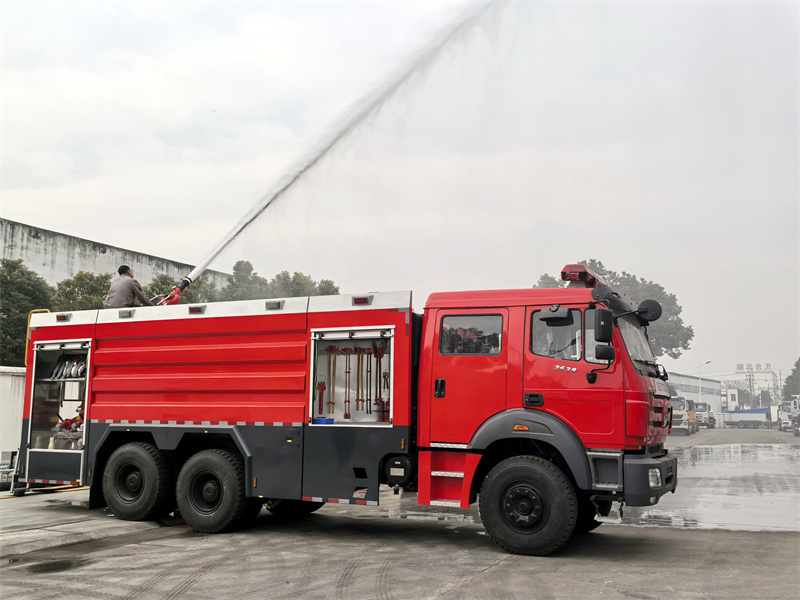

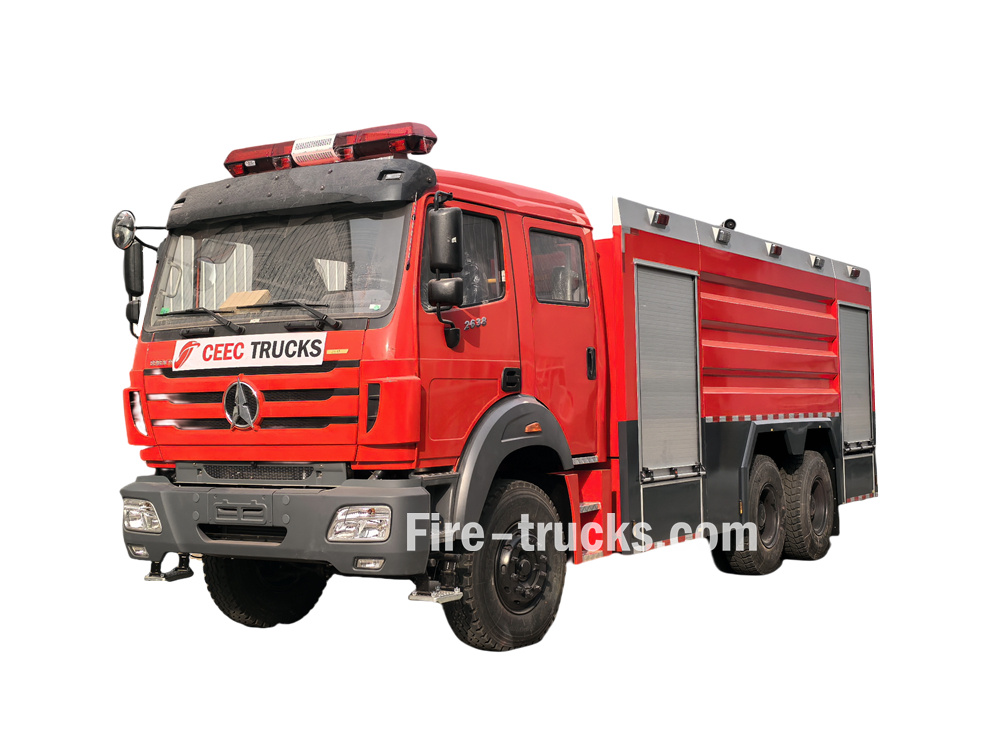

water ≥70m, foam ≥60mDe Beiben 2638 brandweerwagen met schuimtank Dit is een professioneel brandbestrijdingsvoertuig, aangepast van het chassis van de Beiben 2638 6×4 zware vrachtwagen. Het is geschikt voor diverse brandbestrijdingsscenario's, waaronder brandbestrijding in stedelijke gebieden, industriële en mijnbouwbedrijven en reddingsoperaties op de weg. Uitgerust met een Weichai 380 pk motor en een Fast 12-versnellingsbak, integreert het voertuig apparatuur, vloeistoftanks en een pompkamer. De watertank van 10 kubieke meter en de schuimtank van 2 kubieke meter, samen met een CB10/60-RS brandbluspomp en een PL8/48 brandmonitor, in combinatie met andere brandbestrijdingsapparatuur, maken een nauwkeurige lokalisatie van brandhaarden en een sterke, langdurige bestrijdingscapaciteit mogelijk.
» I. Productparameters :
| Beiben 6x4 12000L schuimwaterbrandweerwagen | |||
|
Algemeen |
Arbeidscapaciteit |
10.000 liter watertank, 2.000 liter schuimtank |
|
|
Vrachtwagenchassis |
BEIBEN 2638 6X4 |
||
|

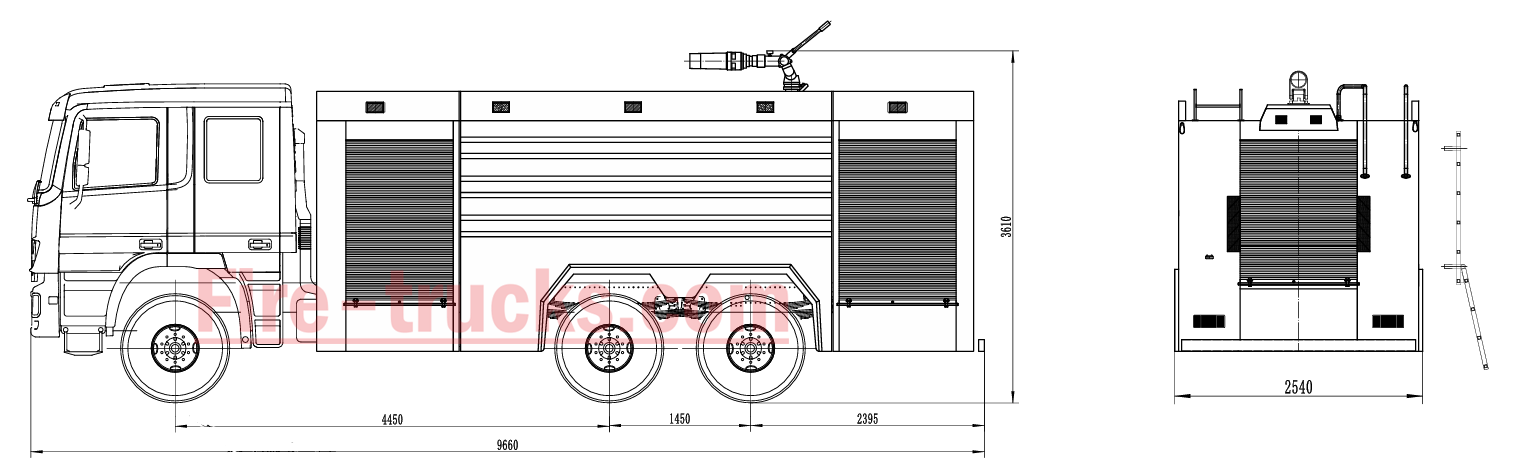

Totale afmetingen |
9830x2540x3630mm |
||
|
Motorvermogen |
380 pk / WP10.380E32 |
||
|
Brandweerpomp |
CB10/60-RS |
||
|
Chassis |

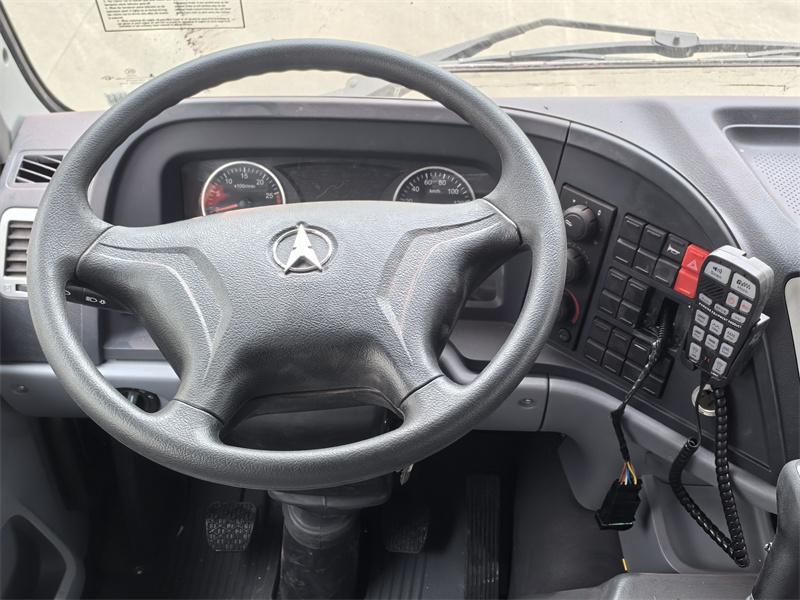

Cabine |
BEIBEN NG80B Lange Cabine/ Plat dak/ Linksgestuurd |
|
|
Wielbasis |
4450+1450mm |
||
|
Aandrijftype |
6X4 |
||
|
Motor |
WP10.380E32, Euro 3; 9,726 liter 1600 N.m |
||
|
Overdragen |
FAST, 12JS160T, 12 vooruit & 2 achteruit |
||
|
Band |
12.00R20, 10+1 wielen |
||
|
GVW/ Leeggewicht |
26000/ 14500 kg |
||
|
Brandstoftank |
400L |
||
|
Koppeling |
Versterkte membraankoppeling |
||
|
Brandweerpomp |
Model |
CB10/ 60-RS |
|
|
Druk |
1,0 MPa |
||
|
Maximale werkdruk |
1,082 MPa |
||
|
Maximale toelaatbare inlaatdruk |
0,4 MPa |
||
|
Flux |
60 l/s |
||
|
Maximale zuighoogte |
7m |
||
|
Nominale snelheid |
3200 ± 50 tpm |
||
|
Snelheidsverhouding |
1:1.103 |
||
|
Wateromleidingstijd |
≤ jaren 50 |
||
|
Schuimwaterdoseermixer |
Model |
PH64-RS |
|
|
Mengverhouding |
6% |
||
|
Werkdrukbereik |
0,6 ~ 1,4 MPa |
||
|
Stroombereik |
16 ~ 64 l/s |
||
|
Geschikte categorieën schuimende vloeistoffen |
Categorie B |
||
|
Brandmonitor |
Model |
PL8/48 |
|
|
Stroom |
48 l/s |
||
|
Nominale werkdruk |
0,8 MPa |
||
|
Maximale werkdruk |
1,0 MPa |
||
|
Bereik |
Water |
≥ 70 M |
|
|
Schuim |
≥ 60m |
||
|
Pitch rotatie |
- 45 ~ +70° |
||
|
Horizontale rotatie |
0 ~ 360° |
||
|
Zuigbuis |
125*2m,4 stuks |
||
|
Standaardconfiguratie |
Alle standaard accessoires: brandslang, filter, koppeling, sleutel, water-/schuimpistool, basisgereedschapset, Engelstalige handleiding… |
||
---- - Tankermateriaal : Koolstofstaal, roestvrij staal, aluminiumlegering, PP-materiaal
----- Brandweerpomp : Afhankelijk van de romp van de tanker en de afstand die de tanker aflegt, is er een optionele Amerikaanse optie. Darley merk
----- Optioneel: Pijpleiding, slanghaspel, aluminium ladder, gecombineerd model (Chinees, Europees, Amerikaans type)
» II. Belangrijkste kenmerken :
★ Krachtige WEICHAI-motor van 380 pk + SNELLE 12JS160T-versnellingsbak, 100.000 km probleemloos.
★ BEIBEN 2638 6x4 bemanningscabine, Europees ontwerp
★ De beroemde Chinese CB10/60 brandbluspomp is uiterst betrouwbaar.
POWERSTAR R&D-afdeling voor ontwerp:
100% op maat gemaakt uiterlijk, ontwerp de capaciteit van de water- en schuimtank, de opbergbox voor brandbestrijdingsmateriaal, en ook de afmetingen van de gehele vrachtwagen kunnen worden aangepast. .
» III. Chassissysteem:
• Chassismodel: Beiben NG80B 2638
• Type aandrijving: 6×4 (dubbele achteras aandrijving)
• Wielbasis: 4450+1450mm
• Bruto voertuiggewicht: 26 ton, Leeggewicht: 14500 kg
• Totale afmetingen: 9830×2540×3630 mm
• Banden: 12.00R20, 10+1 wiel

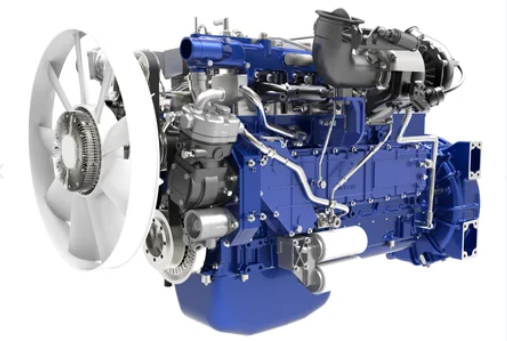

• Motor: Weichai WP10.380E32
Zescilinder lijnmotor diesel, cilinderinhoud 9,726 liter
Nominaal vermogen: 280 kW (ongeveer 380 pk)
Voldoet aan de Chinese emissienormen III, piekkoppel 1600 Nm, ruime koppelreserve, aanpasbaar aan complexe wegomstandigheden.

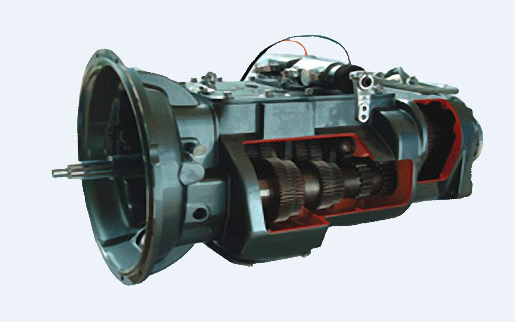

• Overdragen: FAST 12JS160T
12-versnellingsbak, hoge eerste versnellingsverhouding, sterk klimvermogen en startvermogen bij zware belasting
Vlotte werking, hoge betrouwbaarheid
» IV . Bovenstructuur en functionele indeling :

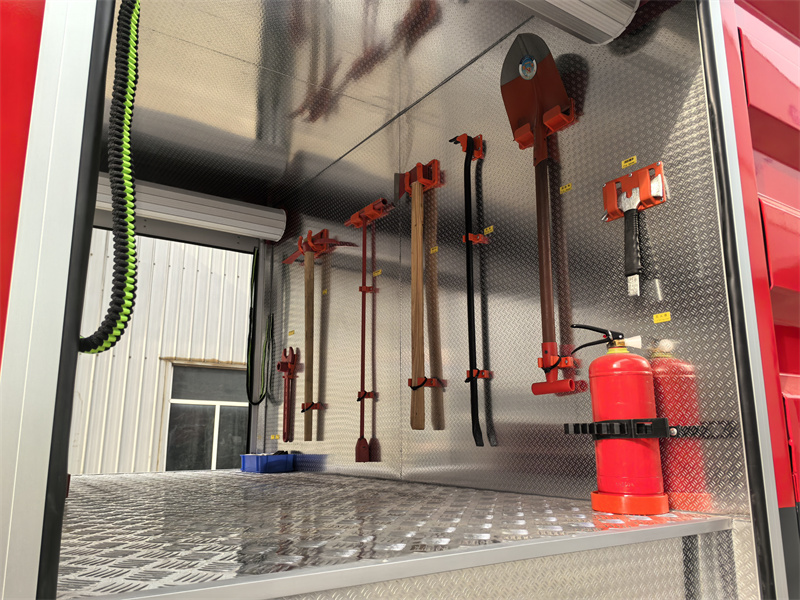

★ Voorste apparatuurruimte
• Materiaal: Vier wanden van een antislip aluminiumlegering met patroon, lichtgewicht en corrosiebestendig.
• Opslagapparatuur:
o Sloopgereedschap: Brandbijl, hamer, houweel, schop; grond-/ondergrondse brandmoersleutel, ijzeren koevoet, enz.
o Beschermende uitrusting: Brandwerend pak, slanghoes, brandbrug, EHBO-kit, enz.
o Brandblusapparatuur: Droogpoederbrandblusser

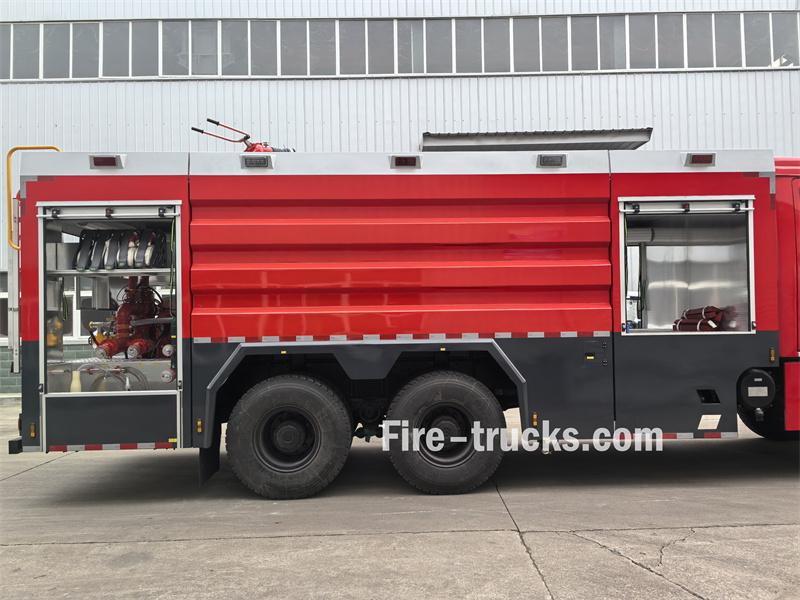

★ Midden vloeistoftanksysteem
• Watertank: Inhoud van 10 kubieke meter, koolstofstaal, corrosiebestendig, met schotten.
• Schuimtank: Inhoud van 2 kubieke meter, onafhankelijke leidingen, kan worden gebruikt voor het bereiden van schuimmengsels.
• Inlaat: Snelkoppeling, geschikt voor brandkraan of waterleiding.

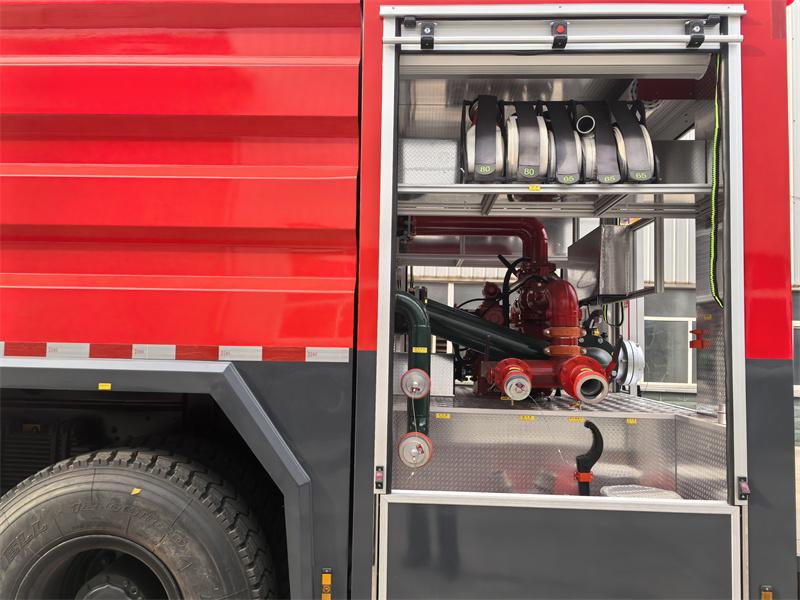

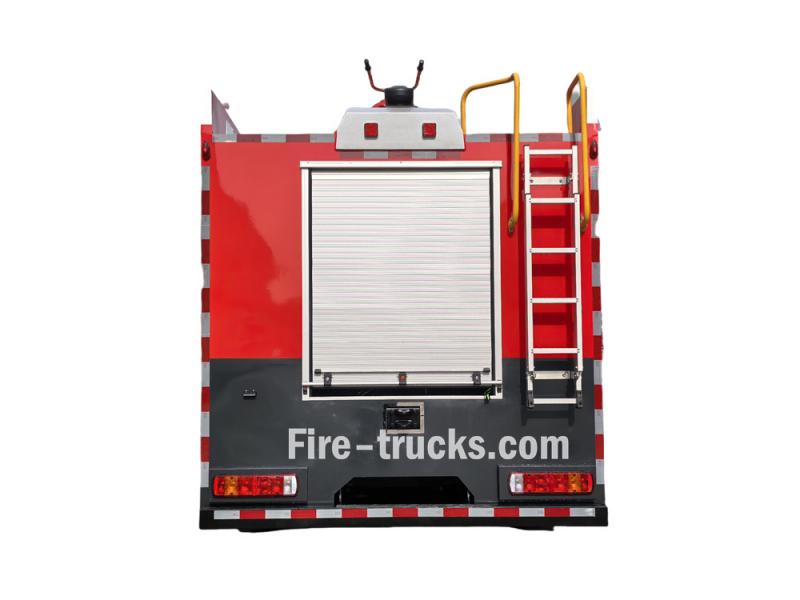

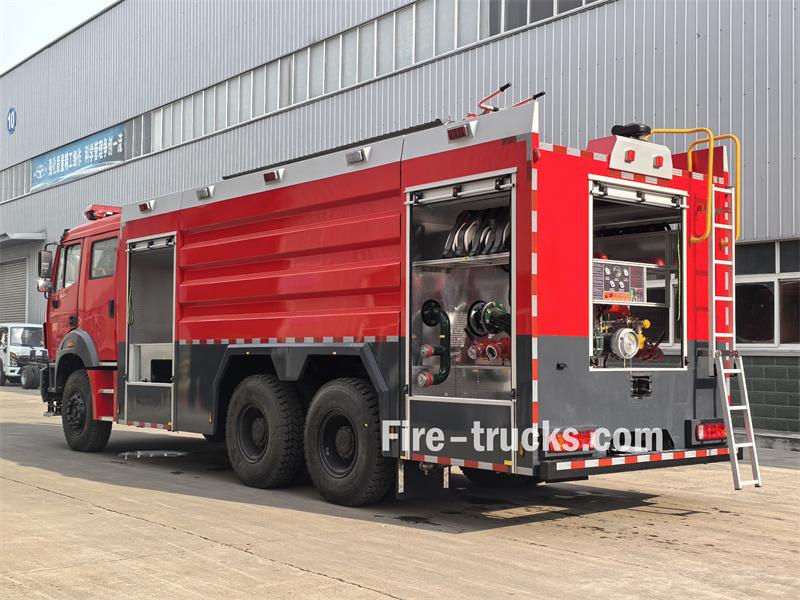

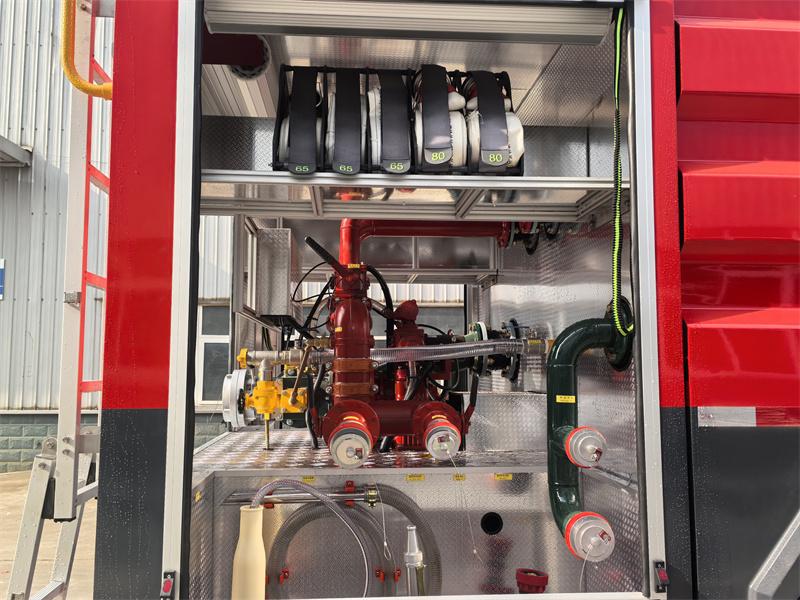

★ Achterste pompkamer

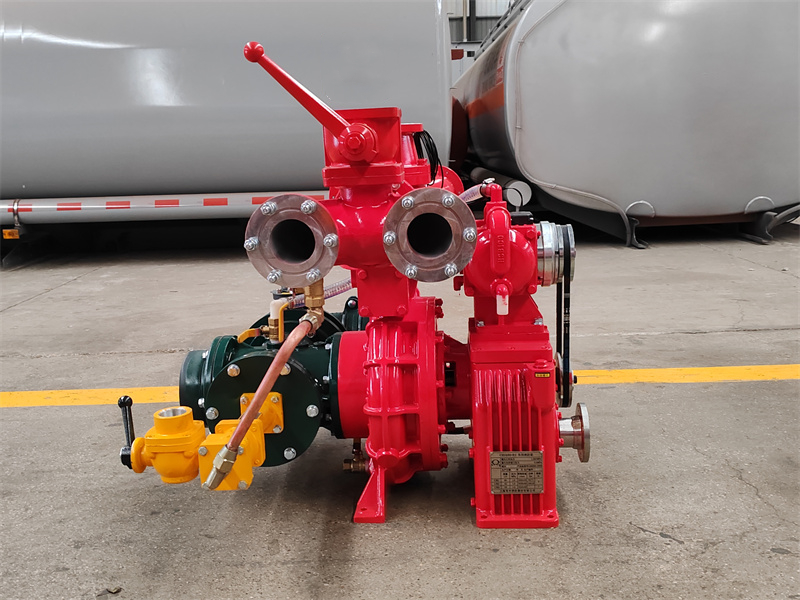

• Brandweerpomp: Brandweerpomp van het type CB10/60-RS voor middelhoge en lage druk.
o Debiet: 60 l/s bij 1,0 MPa
o Pompassnelheid: 3200 ± 50 tpm, vermogen: 99,71 kW
o Opstarttijd ≤50 seconden, met ingebouwd vacuümsysteem
• Bedieningspaneel: Geïntegreerde drukmeter, toerenteller, waterniveaumeter, schuimniveaumeter, enz.
• Opslag van apparatuur:
o Brandslang: Meerdere brandslangen (inclusief snelkoppelingen)

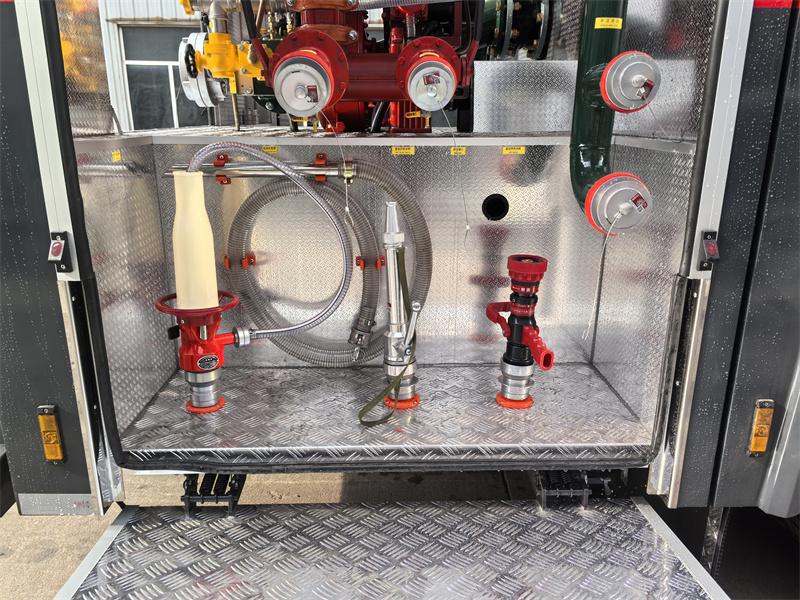

• Ondersteunende gereedschappen: Wateropvangbak, waterfilter, waterverdeler, brandsproeier, schuimsproeier, schuimzuigslang, zuigslangsleutel, verloopstuk, enz.
|
Brandpompmodel |
Stroom |
Druk |
Maximale werkdruk |
Maximale toelaatbare inlaatdruk |
|
CB10/60-RS |
60 l/s |
1,0 MPa |
1. 0,82 MPa |
0,4 MPa |

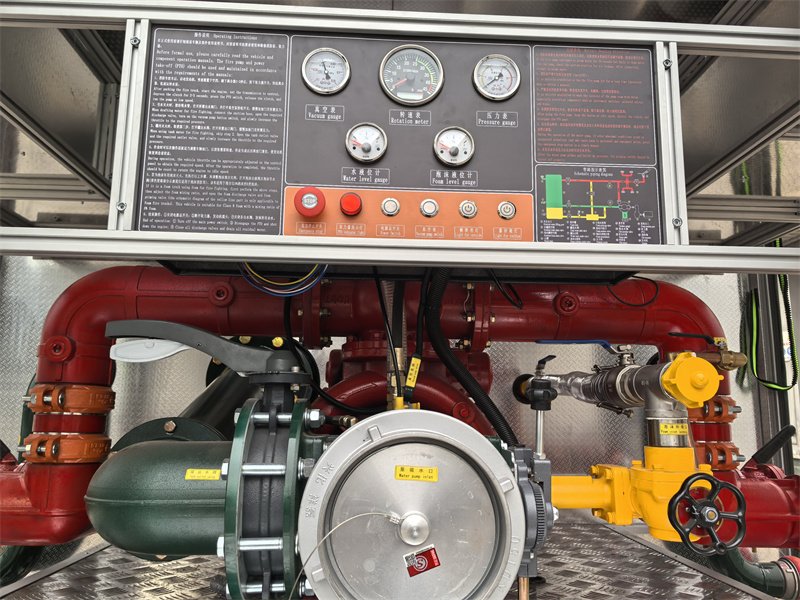

Bedieningspaneel: Inclusief bedieningsinstructies, voorzorgsmaatregelen, tankleidingdiagram, vacuümmeter, toerenteller, drukmeter, waterniveaumeter, schuimniveaumeter, noodstopschakelaar, PTO-indicatielampje, hoofdschakelaar, vacuümpompschakelaar, zijverlichting, apparatuurruimteverlichting en andere knoppen.

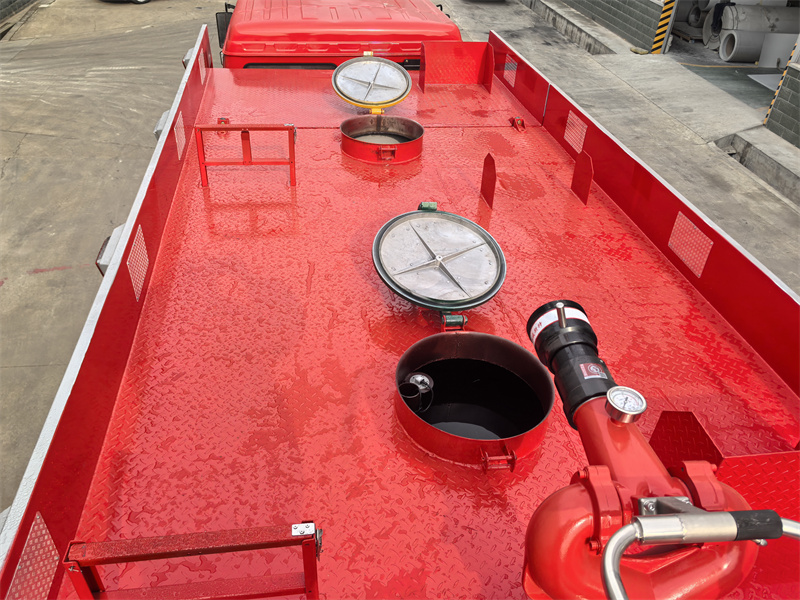

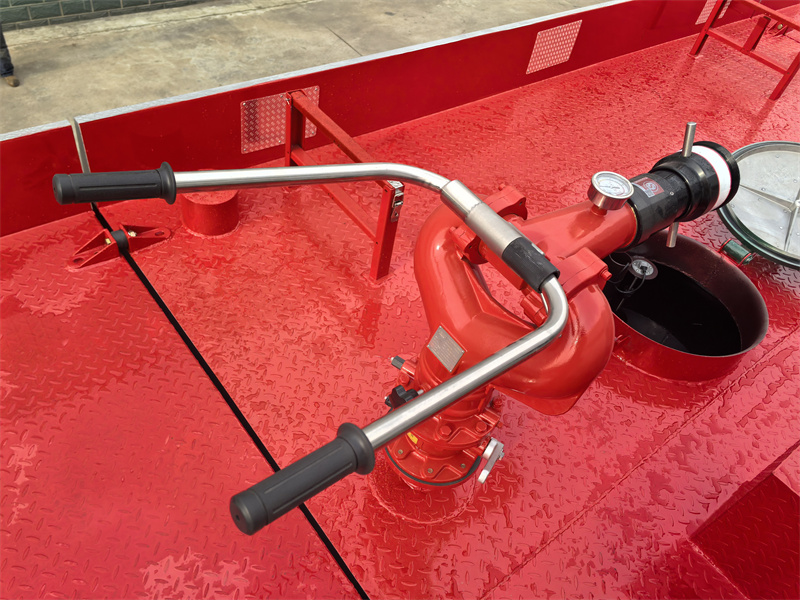

» V . Brandmonitorsysteem:

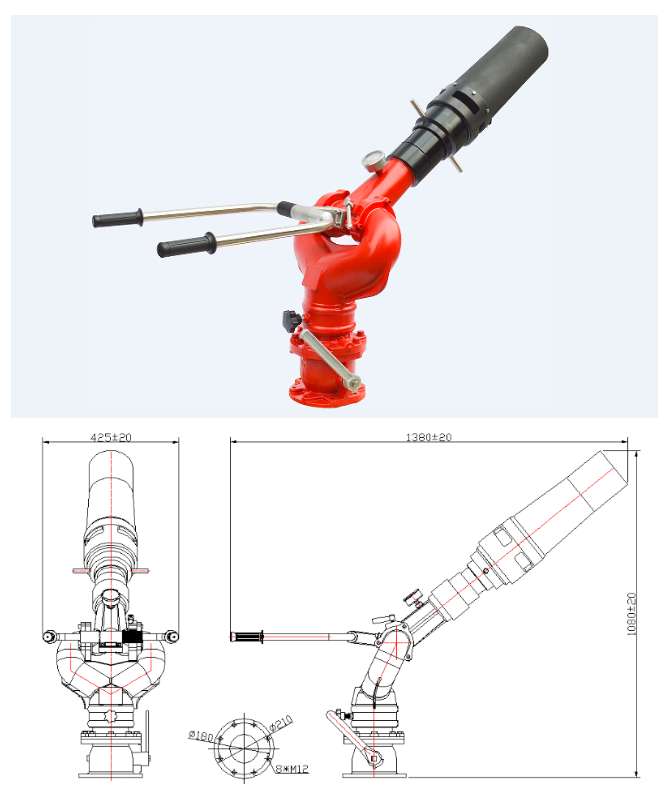

• Model: PL8/48 schuim-water brandmonitor voor dubbel gebruik, debiet 48 l/s, bereik ≥70 m (water), ≥60 m (schuim), 360° draaibaar, elevatiehoek -45° tot +75°.
• Controlemethode: Kan water of schuim spuiten; de schuimcilinder kan worden verwijderd om als waterkanon te worden gebruikt; beschikt ook over een stoot- en gelijkstroomfunctie; kan snel de brandhaard lokaliseren, geschikt voor gevelbranden in hoge gebouwen of brandbestrijding op grote oppervlakken.
| Brandmonitor model | Stroom | Bereik | Nominale druk | Pitch Rotation | Horizontale rotatie | Gewicht |
| PL8/48 | 48 l/s |
Water ≥70m, schuim ≥60m |
0,80 MPa |
-45°~+70°
|
0~360° | 27 kg |

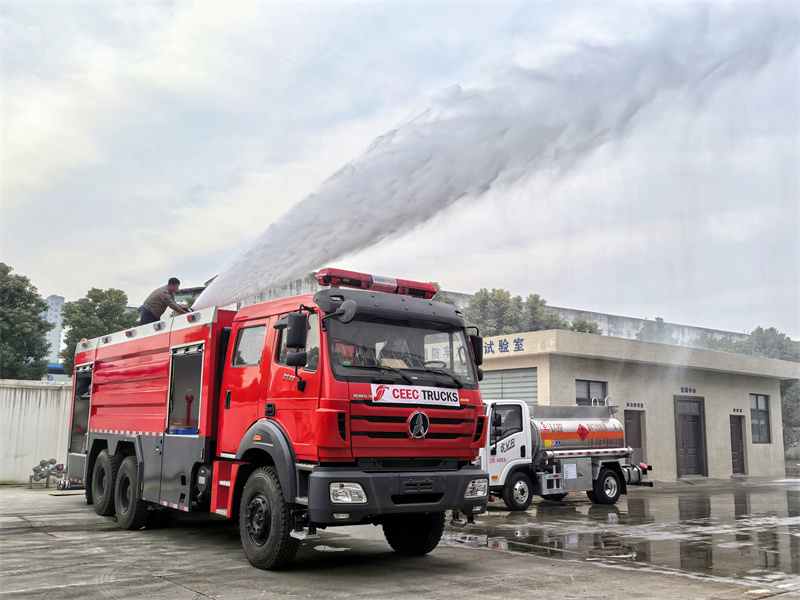

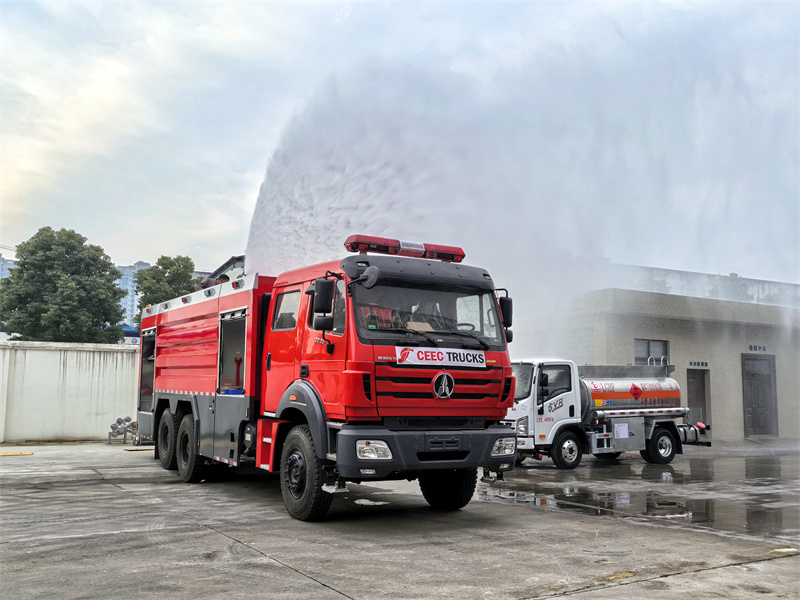

Voordat de levering plaatsvindt Beiben 6x4 WP10.380E32 brandweerwagen Vanuit onze fabriek hebben we een fabrieksinspectie van de brandweerwagen uitgevoerd, inclusief regenwatertests, prestatietests van de brandweerpomp en brandmonitor, en een eindinspectie van het lasproces, de lak en andere aspecten.
