POWERSTAR ISUZU GIGA 6X4 Waterschuimbrandweerwagen Handleiding

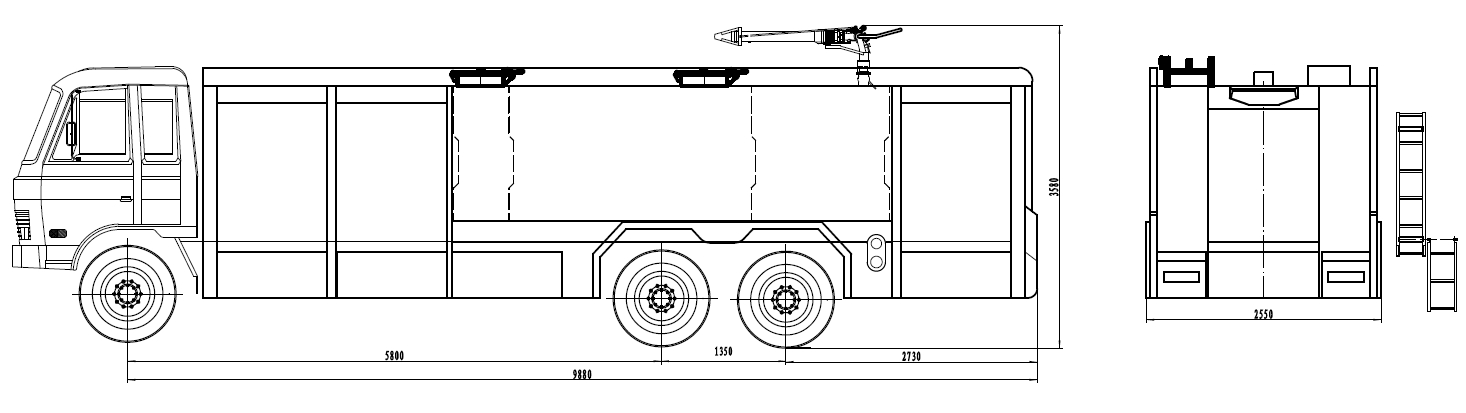

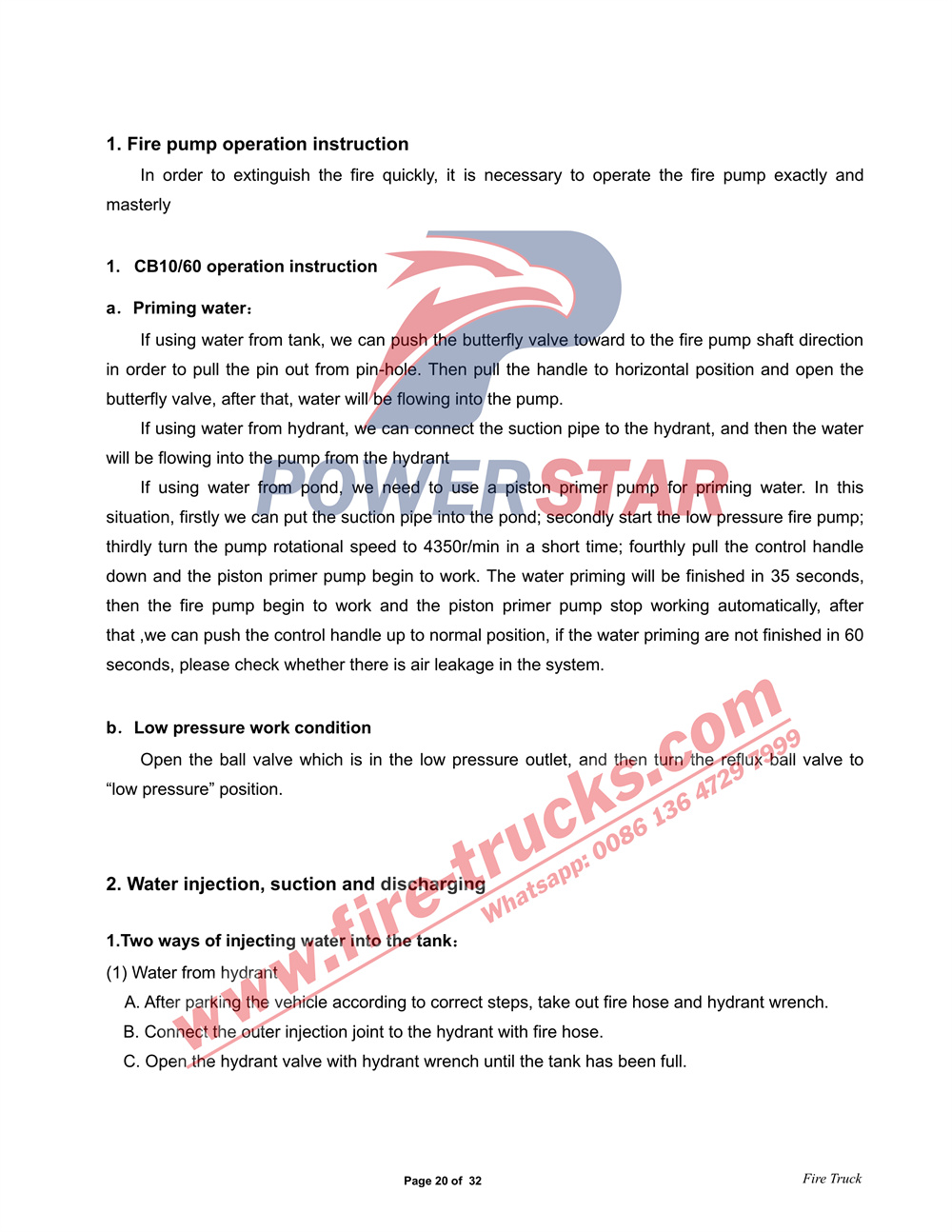

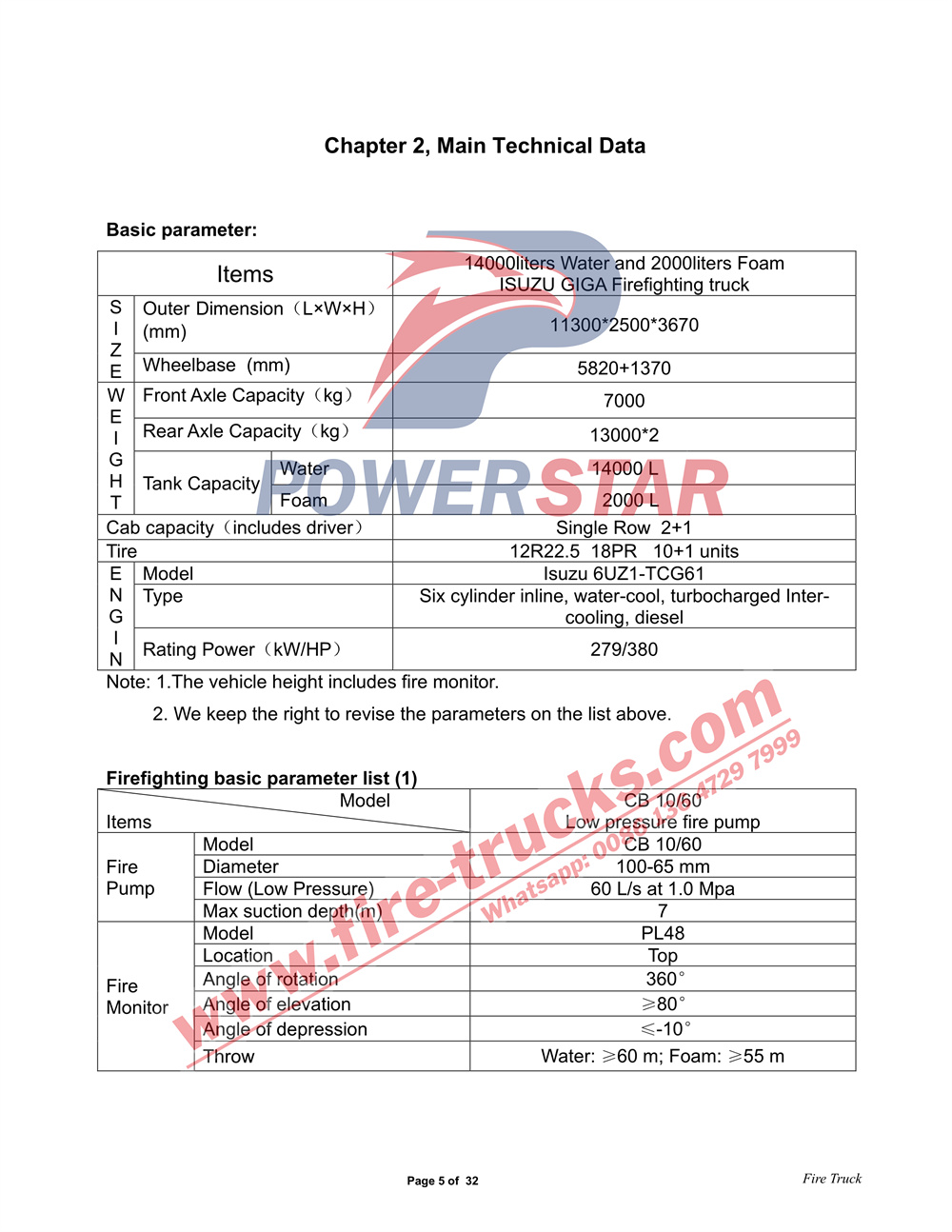

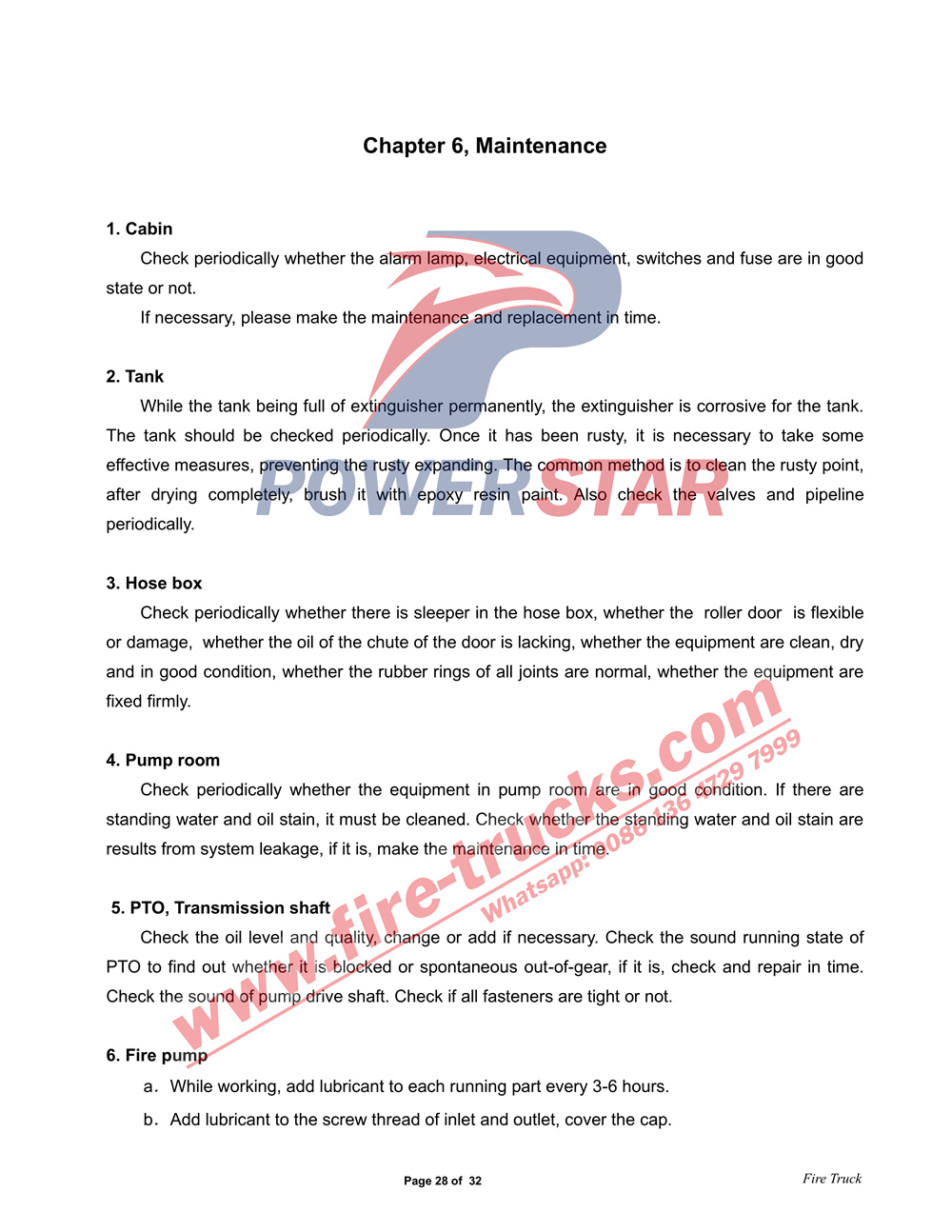

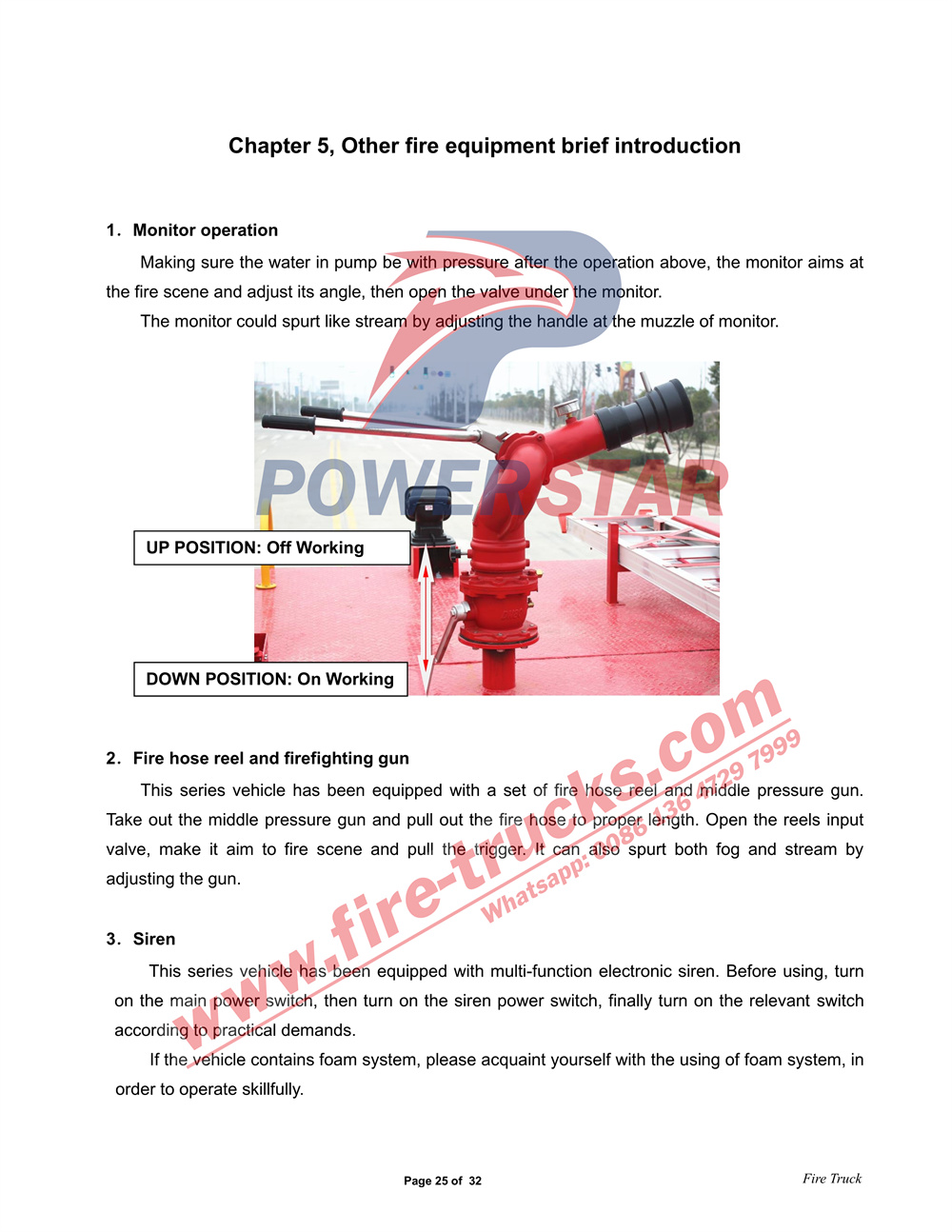

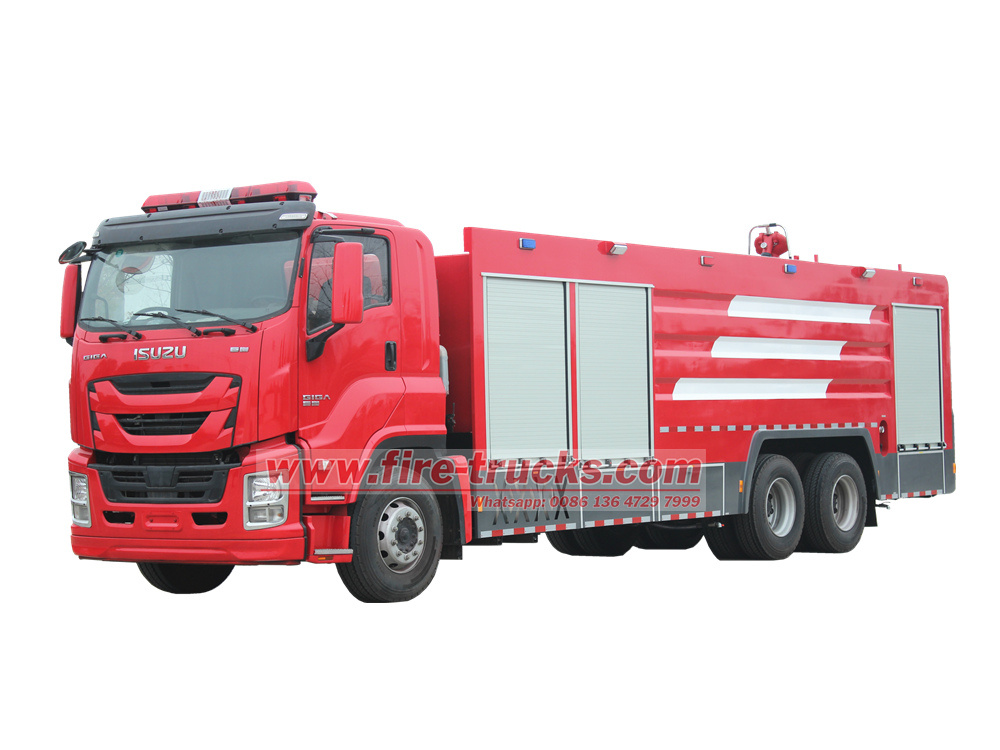

Op het gebied van brandbestrijding is er een krachtig "brandbluswapen": de Isuzu 6x4 16000L schuimbluswagen. Deze is gebouwd op het chassis van de Isuzu GIGA 6x4 en de wielbasis van 5820 + 1370 mm zorgt voor een uitstekende stabiliteit. Isuzu 6UZ1 motor waterschuim brandweerwagen is uitgerust met een snelle stroomvoorziening en kan snel reageren op reddingsacties. Het bovendeel bestaat uit een watertank van 14 m3 en een schuimtank van 2 m3. Het is uitgerust met een CB10/60 brandbluspomp met een grote doorstroming en hoge opvoerhoogte, die snel water en schuim naar de blusmonitor kan transporteren; de PL48 blusmonitor heeft een groot bereik en een brede dekking, waardoor brandhaarden nauwkeurig kunnen worden beschoten. Daarnaast is het uitgerust met een breed scala aan brandbestrijdingsmiddelen, van basisuitrusting zoals brandslangen, wateropvangers, waterfilters en waterverdelers, tot breekgereedschap zoals brandbijlen, scheppen, hamers en sleutels, en professionele uitrusting zoals bluswaterpistolen en schuimpistolen. De volgende handleiding beschrijft gedetailleerd de functies van elk onderdeel van het voertuig, de bediening, het onderhoud en de veiligheidsspecificaties, zodat u de prestaties van de apparatuur optimaal kunt benutten. Volg de richtlijnen strikt op om de efficiëntie van de reddingsacties en de veiligheid van het personeel te garanderen.

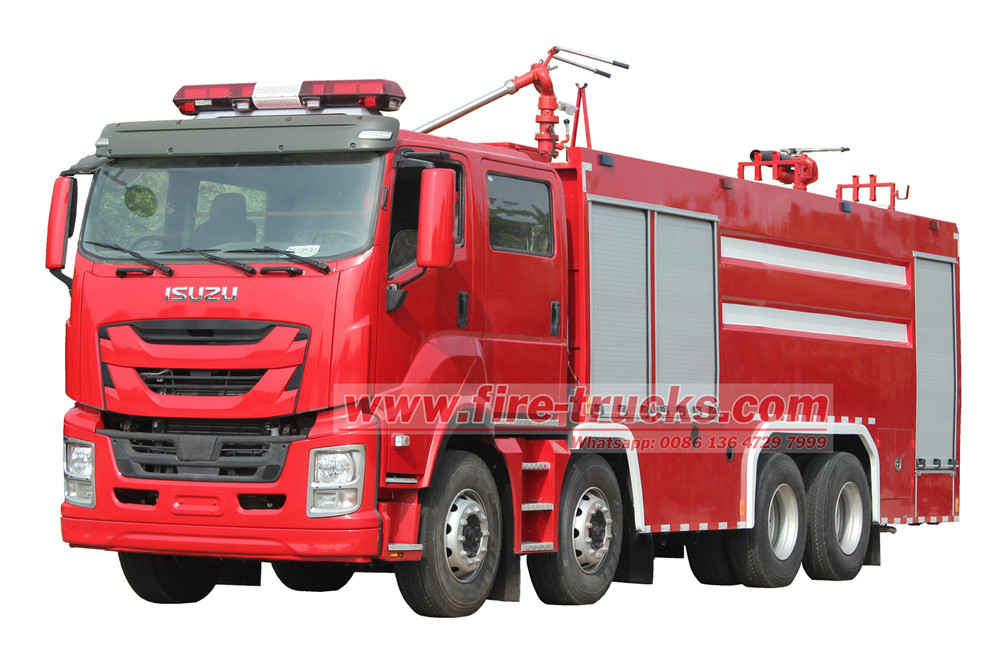

Op het slagveld van brandbestrijding zijn efficiënte en betrouwbare brandweerwagens krachtige wapens voor brandweerlieden in hun strijd tegen de duivel van het vuur. Elke brandweerwagen is voorzien van geavanceerde technologie en een zorgvuldig ontwerp, gericht op het winnen van kostbare tijd voor brandbestrijding en redding, en het minimaliseren van verliezen bij rampen. POWERSTAR Isuzu GIGA 8X4 droog poeder waterschuim brandweerwagen Het reddingswapen dat vandaag uitgebreid wordt toegelicht, is een wapen dat meerdere functies integreert. Het is uitgerust met het Isuzu GIGA VC66 8X4-chassis, een cabine met dubbele rijen en biedt plaats aan 2 + 4 personen om samen naar de brand te snellen; de wielbasis van 1850 + 4575 + 1370 mm geeft het een uitstekende rijstabiliteit; uitgerust met een ISUZU 6WG1-TCG61 460 pk-motor en een FAST 12-versnellingsbak, is het krachtig en schakelt het soepel; het brandbestrijdingssysteem is uitgerust met een 12m ³ watertank van koolstofstaal, een 3,4m ³ roestvrijstalen schuimtank, een 2m ³ Roestvrijstalen poedertank en integreert een CB10/60 brandpomp, een PL48 brandmonitor en een PF30 poedermonitor voor multi-mode brandbestrijding met water, schuim en poeder. Het voertuig is tevens uitgerust met diverse brandbestrijdingsapparatuur ter ondersteuning van brandbestrijding. Laten we vervolgens de onderstaande handleiding raadplegen om de verschillende prestatie- en bedieningspunten van deze brandweerwagen beter te begrijpen. De volledige versie van de handleiding kunt u aan het begin van het artikel downloaden.
